初試啼聲 :愛將保險桿/鏈條蓋設計

eyesman · 发表于 2011-7-9 21:04:43

這個位置
再加幾個鎖點
都可以用來裝整流罩了

kfeynman · 发表于 2011-7-9 21:05:47

回復 engleeong 的帖子

開模倒不用，因為這應該是用雷射雕刻的。

bass1989 · 发表于 2011-7-10 00:45:43

這保險桿我喜歡

chanhonga1978 · 发表于 2011-7-10 03:37:22

本帖最後由 chanhonga1978 於 2011-7-10 03:39 編輯

目前與油冷關係
想請問有彎過管子的高手們
這種彎法彎管機灣的出嗎?

st42294229 · 发表于 2011-7-10 07:18:23

突然發現！

裝了這種保險桿後,YBR奶罩要裝上去變得超級容易！

71201203 · 发表于 2011-7-10 13:09:40

本帖最後由 71201203 於 2011-7-10 13:12 編輯

回復 chanhonga1978 的帖子

装砂，填满，压实，两端堵塞后，火烤红，弯。
我只知道步骤，不知具体的参数，所以不要问我砂粒的大小、压实的致密度、火烤的温度等数字。装砂，填满，压实，两端堵塞后，火烤红这些工作的唯一目的是防止弯管时钢管弯瘪。

eyesman · 发表于 2011-7-10 14:30:49

回復 71201203 的帖子

原來還有這一招彎管法
真是長見識了
感謝分享

不過在台灣
取得機械加工的幫助還算容易
勉強算是一種幸福吧

所以在一般狀況下
應該會借助彎管業者的力量
(視情況選用手動彎管機機械彎管機電腦3D彎管機...等)
可能比較不會去用燒紅(變色)+人力(徒手?)彎管這種較危險的方式

dragon · 发表于 2011-7-10 15:40:26

回復 eyesman 的帖子

人力那種燒紅再彎的作法其實大有人在呀

只是品質不一價格嚇人

就是嚇死人的"全手工"彎管嘛!!

tailpipe_tw · 发表于 2011-7-10 17:07:47

彎管需要看你的管徑還有彎的地方圓的半徑(是否符合加工廠的規格)及彎與彎之間直線的部分距離是否足夠讓夾具夾著(夾具的長度).
可以去找CNC或NC彎管的加工廠..
另外如果是特殊管徑及圓的半徑彎管模具開發沒有破萬..不好起來
管子的長度長..剛開始在試彎的時候廢料多..金額也不低!
一體成型還得考慮好不好裝的問題..

純粹參考

ms_0100200 · 发表于 2011-7-10 21:00:31

其實不一定要用一體成形

冷排正上方切斷做成左右組合式的會比較好

除了比一體成形式好裝以外......若單邊有損壞的話還能做替換

加工也會比較好加工

以上給你參考

對了

ms_0100200 · 发表于 2011-7-10 21:58:15

那個是忘記刪掉的啦XD

qoo84492971 · 发表于 2011-7-10 22:06:07

回復 ms_0100200 的帖子

我還在哪裡反白半天
想說會花生捨摸訴......

eyesman · 发表于 2011-7-11 00:06:44

我還以為是故意的
接版面下方的簽名擋咧：

對了
SIGNATURE.........................................................................................................................
本人致力於研究如何用鍵盤改車嘴砲唬人鍵盤技術研究所在此歡迎吃飽太閒不改車會死人的傢伙加入 ∑ m@ ( ¯ ◇ ¯ ) @m

nirgrantha · 发表于 2011-7-11 00:26:39

ms_0100200 發表於 2011-7-9 16:52
回復 chanhonga1978 的帖子

你新的保桿造型我喜歡

+1踩發桿

改追風的不知有沒有列在閃躲範圍內吼~~！？

chanhonga1978 · 发表于 2011-7-11 00:34:57

本帖最後由 chanhonga1978 於 2011-7-11 00:39 編輯

感謝各位支持
前面三位對彎管的建議真是厲害
但是這也讓我感覺我的設計的彎管不會很好做
我是單側連續三彎而且弧度皆不同
純手工彎藝術級管就別考慮了
去ODO美式機車板看一下隨便都5000起跳
所以這要看看有沒辦法(單邊)一體成型彎出來

而且各位眼尖
我昨天在思考怎麼裝
發現一體成型應該要卸油桶才裝的上
搞不好還上不去勒

踩發桿目前看一定會貼到
但是看起來不至於影響功能
看看把這根變細一點或許可以解決

下週找工廠實際詢問看看
(但首先要找的到工廠可以問)

chanhonga1978 · 发表于 2011-7-11 00:44:00

另外補充一下
小雲豹的引擎保護桿網路上標價1900
這次保桿製造難度可能差不多
這讓我感到若用不鏽鋼拋光應該價格會大破表

ms_0100200 · 发表于 2011-7-11 00:52:18

回復 chanhonga1978 的帖子

不用變細啦~內凹去閃腳發就好了~化油器那邊啥沒有~空間最多啦XD

反正就把下面支架的焊接點再往車頭方向移動~挪出踩發桿頭部不會打到焊接點的空間~剩下就是把支架弄個內凹的弧形去閃踩發桿身就好了~

試作的材質建議可以先用鋁管試做就好了~好凹也好加工~

以上建議參考看看~XD

eyesman · 发表于 2011-7-11 09:30:30

本帖最後由 eyesman 於 2011-7-11 09:33 編輯

回復 chanhonga1978 的帖子

......我昨天在思考怎麼裝
發現一體成型應該要卸油桶才裝的上
搞不好還上不去勒......

不用擔心
從引擎和前輪之間的空間
應該可以很輕鬆的繞過去

另外
求救 !!! 找槍手代打

我的小畫家被 tedseesea阿宏鄙視了

請求專業支援......

st42294229 · 发表于 2011-7-11 10:28:16

我可以很貪心的說我想要有可以裝防倒球的鎖點嗎

chanhonga1978 · 发表于 2011-7-12 11:45:38

本帖最後由 chanhonga1978 於 2011-7-12 12:11 編輯

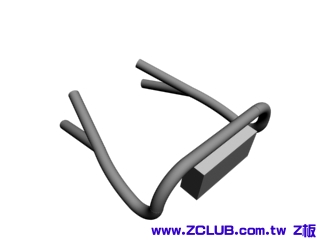

是這種感覺嗎?(原始圖力矩太長了對於車架鎖點很吃力喔而且管子也要很粗才夠力 ,所以我修改一下)
結合腳踏板

回ST大
防導球鎖點應該以一字型比較合適防導球的作用應力
不過這商品鎖點之後二次加工應該也很快
