初試啼聲 :愛將保險桿/鏈條蓋設計

[复制链接]
发表于 2011-7-8 17:38:30 | 显示全部楼层 |阅读模式
本帖最後由 chanhonga1978 於 2011-7-17 09:45 編輯

話說愛將一直很難找到很合的鍊條蓋
保險桿也只有那一字與四字型萬年款可用

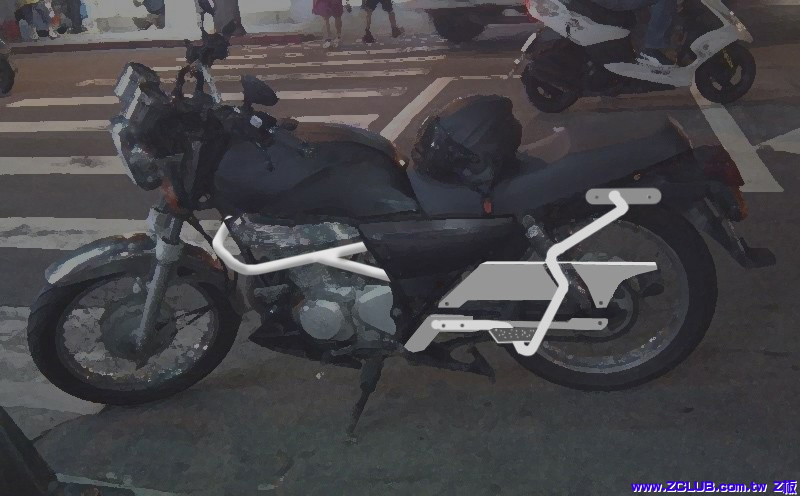

所以呢趁下午有空做個模擬圖 ,想說訂製一些可直上又不失美觀的鍊條蓋與保桿 12345.jpg


如上圖所示
保險桿部分:
1.材質不鏽鋼管
2.設計包覆側身 前方鎖於車架鎖點 後方以U環固定於車架上
3.前端可置放油冷排 當然也達到保護油冷排的作用
4.此保桿於市區停車時可以用來頂旁邊的車子,頂出個車位 ,用法同四自型保桿 (笑.....)

鏈條蓋部分
1.鋁板陽極處理
2.上下雙片 增加覆蓋的面積,讓美眉比較放心坐後座(針對原廠後搖)
3.可相容改裝避震器(直徑60mm內)

以上模擬圖是概念範疇
真實的尺寸我會慢慢進電腦製圖發展
等做出來再跟大家分享
有興趣的也可以讓我知道 ,也可以壓低價格團購啦!

更新保險桿囉
管徑是30mm, 看起來很粗勇
目前本人的車子剛卸下側殼 零零散散很不上相
所以再網路上借一張示意,若有不妥請告知 我依定馬上撤圖

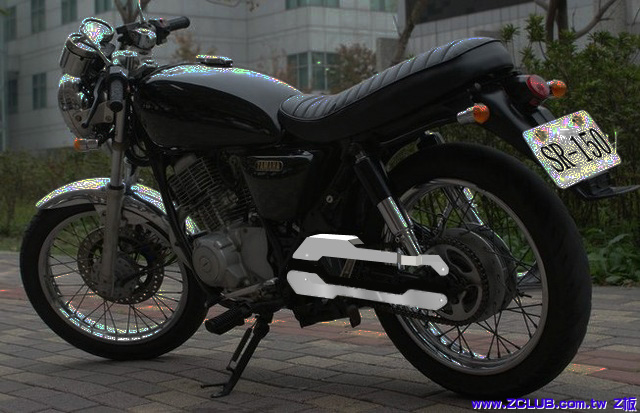

鏈條蓋設計1

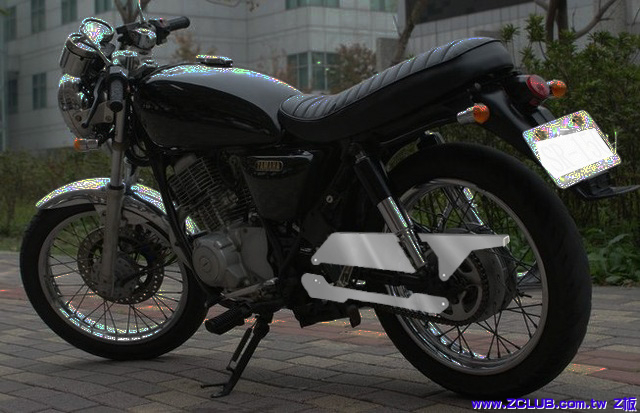

鏈條蓋設計2
歡迎各位指教
複製 -x貝.jpg

评分

16

查看全部评分

回复

使用道具 举报

发表于 2011-7-8 18:17:27 | 显示全部楼层
鏈條蓋我對下蓋非常有興趣,上蓋我已經先裝了追風的

這下蓋感覺可以讓原廠搖臂看起來比較"精彩",不會這麼乏味.

話說保險桿要不要設計一下可以保護CASE的?小雲豹就有類似的直上保險桿.
回复

使用道具 举报

发表于 2011-7-8 18:26:33 | 显示全部楼层
但模擬圖
的下蓋似乎是在鏈條之上耶...
回复

使用道具 举报

发表于 2011-7-8 18:27:39 | 显示全部楼层
保桿設計成偽鋼管車架XD
回复

使用道具 举报

发表于 2011-7-8 20:36:03 | 显示全部楼层

正好需要找一組~
我剛換了110的胎+2.5框
原廠的蓋子塞不下><''

快來開模八~
回复

使用道具 举报

发表于 2011-7-8 21:34:11 | 显示全部楼层
下鏈條蓋
可以考慮防捲入設計

点评

防什麼...捲入? 嘿嘿...老鼠? 還是 蛇....還是....腿毛?  发表于 2011-7-8 21:39
回复

使用道具 举报

发表于 2011-7-8 22:14:07 | 显示全部楼层
回復 engleeong 的帖子

防手指捲入
在越野車種中常見
回复

使用道具 举报

发表于 2011-7-8 23:33:27 | 显示全部楼层
如果能夠團購當然一定會捧場的~很實用的東西
話說~八月要大動工小改裝了^^
非常期待大大的構想實現~^^
回复

使用道具 举报

发表于 2011-7-9 00:13:46 | 显示全部楼层
好期待~~
回复

使用道具 举报

发表于 2011-7-9 00:26:23 | 显示全部楼层
看了好有FU喔!!
靜候佳音囉
回复

使用道具 举报

发表于 2011-7-9 00:52:04 | 显示全部楼层
感觉前杠的设计外观大于实用

点评

用實用的話一字桿就好了  发表于 2011-7-9 00:59
回复

使用道具 举报

发表于 2011-7-9 00:59:38 | 显示全部楼层
外型不錯 期待成品
回复

使用道具 举报

发表于 2011-7-9 01:28:50 | 显示全部楼层
那保險桿好像不錯...不過..己經鎖了油冷排不知道還受的了一根大鐵桿嗎...

回复

使用道具 举报

 楼主| 发表于 2011-7-9 08:57:29 | 显示全部楼层
本帖最後由 chanhonga1978 於 2011-7-9 12:42 編輯

感謝各位捧場
保險桿這種設計滿類似國外並列多缸車的保護桿
也可以在倒車時爭取一些空間必免壓腿
是比較不像正向撞擊時的保險桿(擋正向衝擊請愛用四字型款)
講到油冷排 ,也不是上此保桿就一定要上油冷喔
只是產品有更多彈性,絕不是壞事啦
但外型一定是帥氣的....嘿嘿

鏈條蓋目前就只對應110胎(原廠後搖極限)
那個防捲入設計很值得參考

這週末剛好沒什麼事情,可以採吋一下
若是各位有知道北縣市價格實在
能施工此兩件東西的廠商
也歡迎告知小弟打樣
(目前只知道興城街與環河)
回复

使用道具 举报

发表于 2011-7-9 09:17:56 | 显示全部楼层
上鏈條蓋可以多加了一道內凹的設計,就算改框+110~120胎,也不會磨到鏈條蓋。

点评

講到重點~  发表于 2011-7-9 10:13
回复

使用道具 举报

发表于 2011-7-9 11:00:12 | 显示全部楼层
鍊條蓋我喜歡!!
回复

使用道具 举报

 楼主| 发表于 2011-7-9 12:38:40 | 显示全部楼层
本帖最後由 chanhonga1978 於 2011-7-9 17:49 編輯

回復 st42294229 的帖子

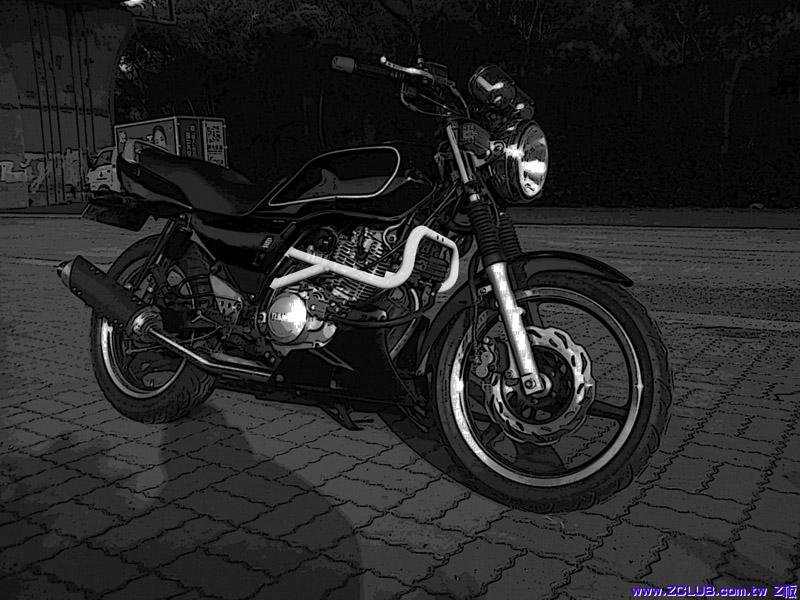

是這種東西嗎?
看起來這彎工不少喔
愛像是兩支骨架的車架 保護性本身也還不錯了
不過有時間我也可以畫看看
回复

使用道具 举报

 楼主| 发表于 2011-7-9 15:49:52 | 显示全部楼层
1f 有更新囉~!!!
另外想請問各位先進
1.市面大部分油冷排寬度大概多少呢?
2.還有四字型的保桿 管徑是多少呢?
回复

使用道具 举报

发表于 2011-7-9 16:52:16 | 显示全部楼层
回復 chanhonga1978 的帖子

你新的保桿造型我喜歡

但是後面下面的支點會卡到踩發桿.....

油冷排的話大多是10排~長210*高91*厚52mm....
回复

使用道具 举报

 楼主| 发表于 2011-7-9 17:41:31 | 显示全部楼层
本帖最後由 chanhonga1978 於 2011-7-9 17:47 編輯

回復 ms_0100200 的帖子

對吼...
那我在修改看看
我中間應該有留30公分以上吧
回复

使用道具 举报
