轉載自EYEY論壇 鎮守台灣四十載-勝利女神力士型防空飛彈
到NIKE，大家第一個想到的會是啥呢?耐吉...沒錯!!知名運動品牌，但各位可知道，八二三炮戰起一直至天弓系列飛彈研發配置前，一直『罩』顧台灣領空，鎮守我空防的高空地對面飛彈正式NIKE-勝利女神力士型防空飛彈。
◎發展原因◎
勝利女神飛毛腿飛彈
美軍在1950年代，為了抗擊俄軍攜帶核彈的轟炸機隊入侵美國本土，發展了地對面飛彈，首先登場的是勝利女神飛毛腿飛彈(Nike-Ajax Missile)，飛彈序號為Mim-3A ，也就是勝利女神力士型的大哥，不過飛毛腿飛彈無法轉彎，很容易漏失目標無法攔截，因此在力士型飛彈的設計上做了一個改正，追加了供轉向用的制動翼,使其能持續追蹤目標並加以摧毀。因此僅僅服役八年的時間(1950-1958年)，即為勝利女神力士型所取代(Nike-Hercules Missile)，飛彈編號序列為Mim-14；另外也有其小老弟勝利女神宙斯型(Nike-Zeus Missile)，飛彈序號為DM-15S，為反彈道飛彈，可惜僅在實驗室階段就夭折，並未量產。
勝利女神飛彈的誕生,可說是美蘇冷戰下的產物，當時兩方的戰略原則相互牽制，卻發展出令人不寒而慄的最高戰略思想-- 相互保證毀滅MAD(mutual assured destruction)。
這種以心理嚇阻對方的戰略作為下，雖沒有立即的大規模軍事衝突，卻演變成一場研製飛彈和防空系統的競爭遊戲；縱然在1972年美蘇完成第一階段戰略武器管制談判SALT 1(Strategic Arms Limitation Treaty 1)，並簽署過渡協定和關鍵的反彈道飛彈(ABM)條約，,使冷戰對峙有所趨緩，時至今日，這種戰略思維，依然根殖於軍事強國的中樞神經。
1990年代，雖衍生出的戰區飛彈防禦系統TMD(theater missile defense)而後的全國飛彈防禦系統NMD，但是充量也是攻擊與防禦效能的進化提升，換言之，也就是矛與盾比賽的延伸,而本質上，更是到處充滿飛彈危機,台海地區也算是首當其衝的區域之一。

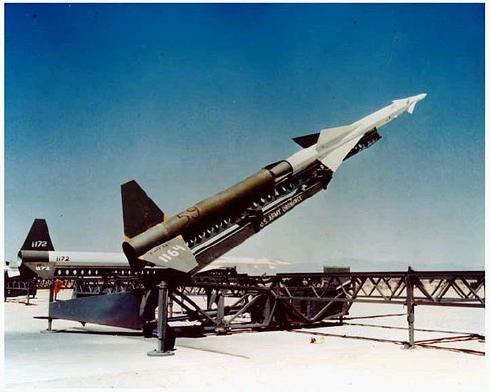

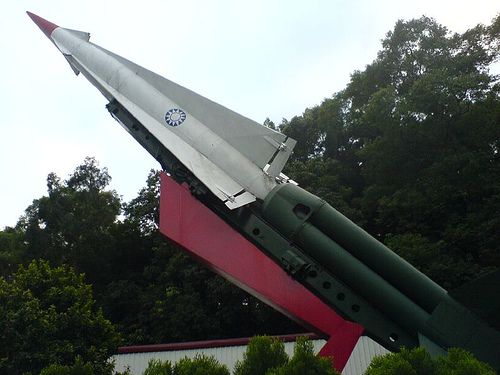

彈體部份,請注意彈體穩定翼後的轉向用制動翼
◎性能諸元◎
各位看到勝利女神力士型飛彈第一個想法一定跟我一樣，為啥那麼大一隻阿?簡直像火箭。
勝利女神力士飛彈以當時的技術而言，最主要目標為敵軍機群(針對當時之共產國家均擁有大量的米格機)，比較少被用來對付單一之敵機。因此稱為地對面防空飛彈，力士飛彈之設計主要是利用其巨大之推進器將彈體推送至高空(推進器燃燒完畢後脫離)，然後其失去動力之彈體前段(箭型部份)，將會在飛彈雷達(MTR)之導引下旋轉俯衝向下，並於敵軍機群上空爆炸，利用其彈頭碎片及爆炸震波以摧毀敵軍機群。
勝利女神力士型飛彈採兩節式固體燃劑火箭馬達推進，加力器部份由縱列四具火箭組成，燃燒完畢自動拋棄脫離，彈頭可選擇高爆彈頭或核子彈頭。
導引方式：指揮導引
長 度：1,210公分
直 徑：80公分
重 量：4,858公斤
射 程：140公里以上(96.3英里)
速度：3.65馬赫
攔截高度:約100,000英呎
◎部署台灣◎

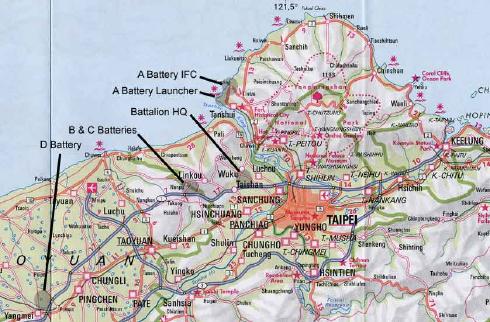

當時北台灣部署圖
台灣的勝利女神力士飛彈最初是民國47年(1958)由美國軍援台灣，由於金門爆發八二三砲戰，美國為防止中共進一步以空中武力挑 釁台灣，即緊急先調撥位於阿拉斯加的一個力士飛彈營，將整批相關軍備及美軍人員軍援台灣，這批飛彈則被部署於台北林口地區，以防衛大台北。
民國 48年(1959 ) 8月15日國軍成立陸軍飛彈部隊 。美國勝利女神飛彈及全部裝備移交中華民國使用，陸軍進入飛彈時代。
民國60年又從美國德州軍援第二個飛彈營，部署於南台灣(高雄岡山等)。
民國85年，在國造天弓飛彈陸續就役後，於民國86年勝利女神力士型飛彈乃正式由國軍防空飛彈序列中汰除。
◎缺點與汰換原因◎
由於中共發展彈道飛彈更臻成熟，台灣面臨的對象，已非昔日吳下阿蒙，台灣除了飽受這種恐懼的總合驚嚇，也得決擇如何佈置自己的天羅地網。而勝利女神力士型飛彈飛彈追蹤雷達，鎖定飛彈需要一段長距離的關係(大約5公里)，因此，必須分成山上與山下，兩個不同的地區來操作，逐漸不符合現代化戰爭需求。再者最主要的原因是勝利女神力士型飛彈的發射須要20人，且一次只能針對一個目標發射，因應新一代威脅，於民國八十年代，我國即配合軍隊的精實及精進案，將人力精減，並汱除不合宜的老舊裝備，勝利女神力士型飛彈已不合目前的高空防空需求。
彈體與助升火箭聯結處
◎台灣今日空防◎
台灣目前為全球防空飛彈密集度第二高的國家，預估約為7,700枚以上，僅次於以色列。在天弓一型、天弓二型研發並完成部署，且配合美國鷹式飛彈，及台灣向美軍購得愛國者二型後，民國85年以後勝利女神力士型飛彈全數除役。
目前除自行研發的弓一飛彈(已完成垂直發射驗證)、弓二飛彈，鷹式飛彈(美國也已同意針對當初售台的舊式鷹式飛彈進行升級，以提升之前鷹式飛彈僅能做正面迎擊，而不能追擊離去脫離的敵機)，再加上現有的愛國者二型，以及未來採購的愛國者三型，做為陸基型高中低空的飛彈防禦網。
另於近空防禦上，以HAMMER為載具的復仇者飛彈車、榭樹野戰防空飛彈、單兵雙聯裝刺針飛彈以及由國人自製天劍一型四聯裝捷羚防空系統，再搭配上T92四○炮、T75二○砲以及35快炮為近迫防空武器，交織搭配出台灣整體防空火網。

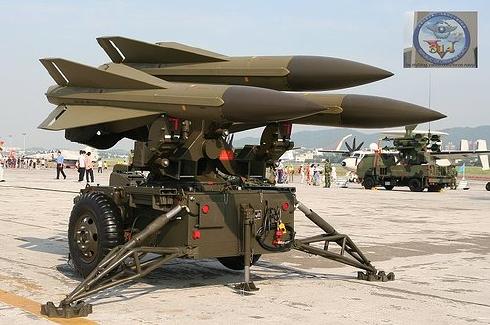

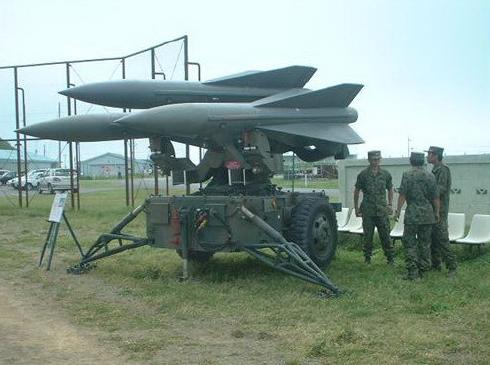

鷹式飛彈
弓一四聯裝發射箱

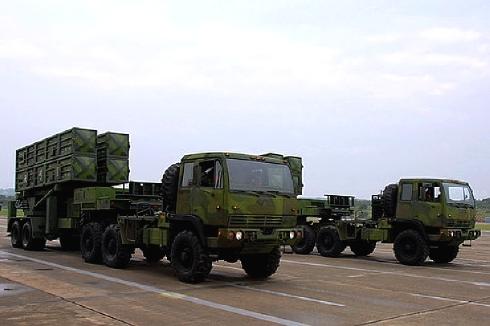

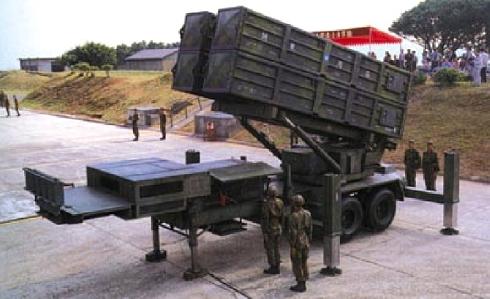

弓一四聯裝發射車

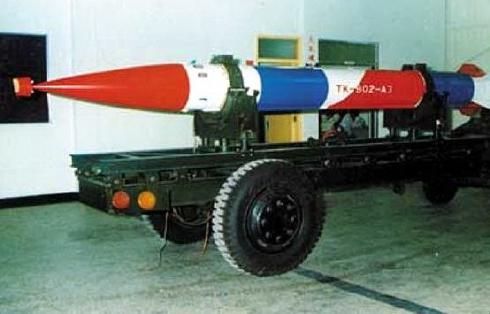

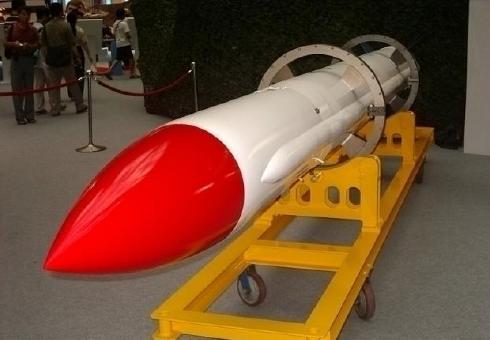

天弓一型彈體

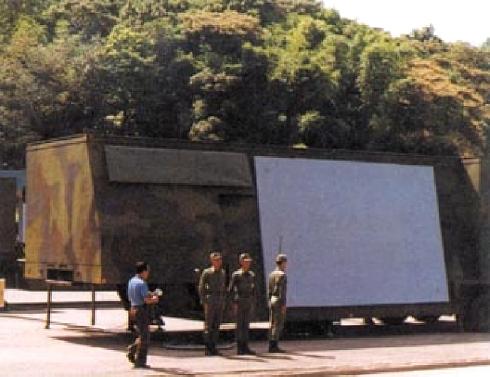

長白陣列雷達

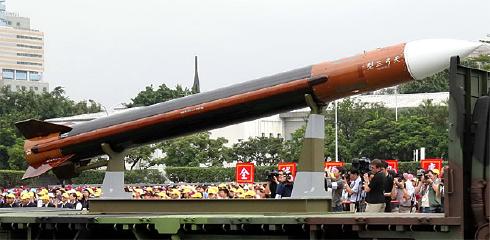

天弓二型彈體
天弓三型

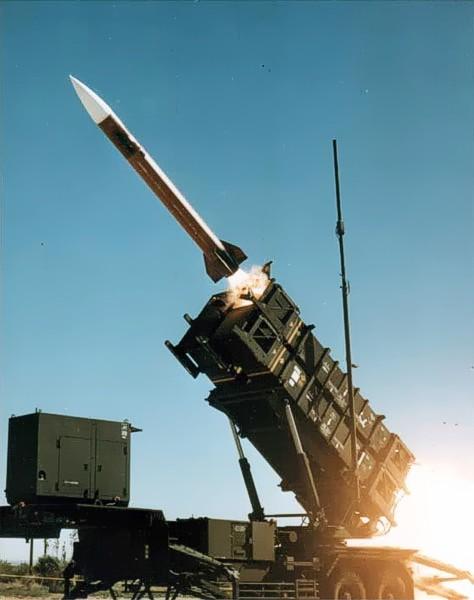

愛國者二型
愛國者三型

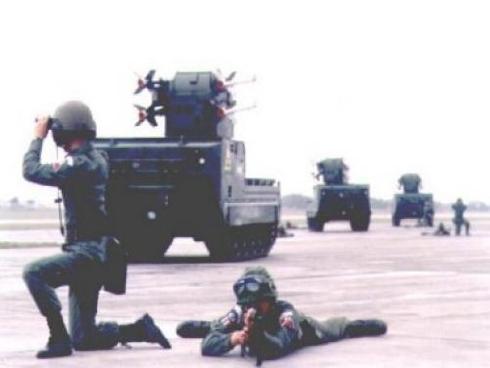

榭樹野戰防空飛彈

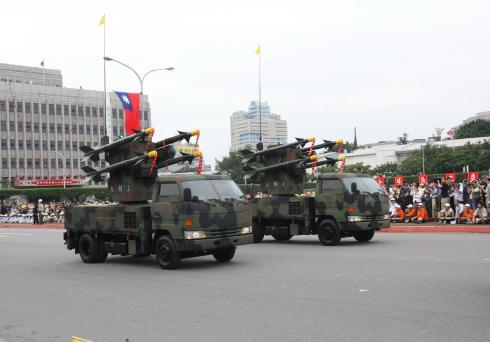

捷羚防空飛彈

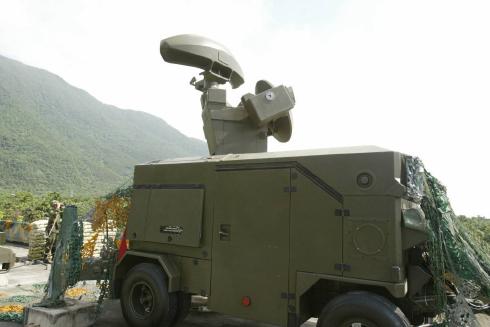

天兵射控系統-可同時指揮兩座三五公厘防空快砲與兩座麻雀飛彈發射架

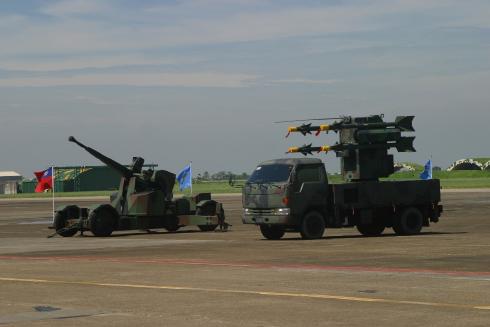

空軍T-92+40mm防砲與捷羚防空飛彈系統

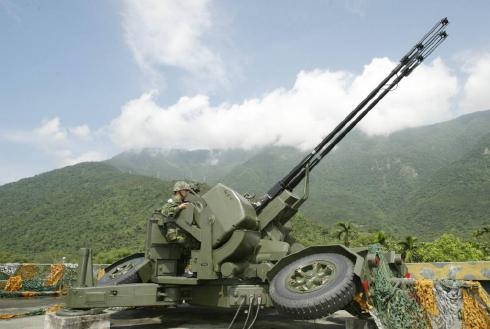

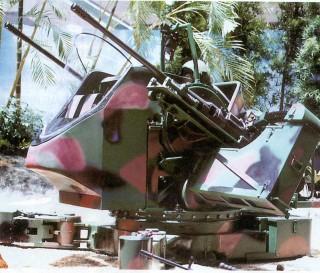

三五快砲
T75二○機砲(採頭盔瞄準並具夜視功能)

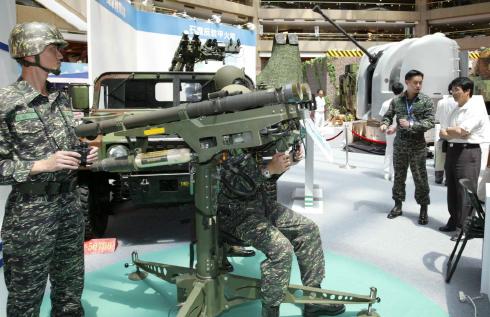

二聯裝刺針飛彈

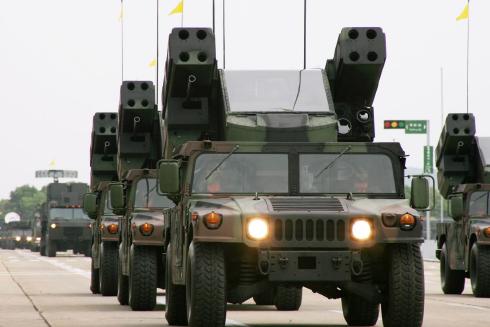

復仇者飛彈車-以悍馬車為載具，搭配四聯裝X2的刺針飛彈發射箱 |
|
