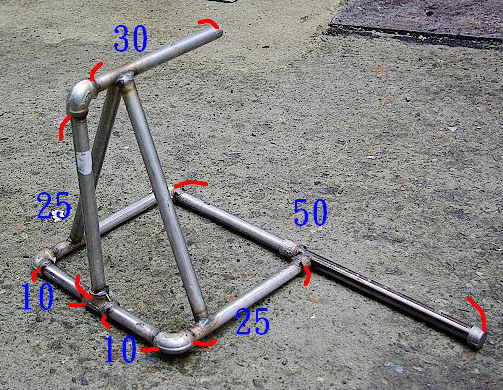

DIY手工單搖臂駐車架 SP單搖臂適用^^

nsmx1rex · 发表于 2009-1-6 17:52:11

不如請你按圖吧~

kevin050 · 发表于 2009-1-6 20:49:08

未授權您檢視此網頁

按了的結果= = 您的空間不能外連啦~~

nsmx1rex · 发表于 2009-1-6 23:15:33

再試一次

0918311834 · 发表于 2009-1-6 23:43:41

很好

恭喜進入精華榜

kevin050 · 发表于 2009-1-7 01:51:20

Z版怪怪的預覽看的到圖編輯就看不到各位可以點這邊網路空間連結

這樣比較恰當喔當然您要把他做更大點也型支撐會更穩當然料錢花的比較多一點啦

兩跟斜像的支撐桿大概320MM 要用砂輪機修一下可以支撐的更好

其實小弟在B&Q買料的時候就當場假組合一下

不過材料還是在興城街或是水電材料行買會便宜接近2-3成喔

精華真是受寵若驚啊只是有好方法分享給大家的說板上魔人太多了小弟拋磚引玉而已~~

[ 文章最後由 0918311834 於 2009-1-7 10:35 編輯 ]

bbclin · 发表于 2009-1-7 06:41:26

那些額外燒焊的地方
若沒辦法找到人幫燒的
可以用3通代替
若尺寸上需接短管的
可以到水電行找(立布)來用
至於圖上方的4向對焊的也可用兩個三通來錯開
這樣可以在無焊點的狀態下來復刻一組
只是我是覺得不用用到1"管
可用3/4"管就夠用了
看網拍上賣駐車架管徑也還比3/4"管小

0918311834 · 发表于 2009-1-7 10:38:24

我剛剛用了Z版的上傳附件功能~測試沒問題

可不可以把駐車架的製作數據~打在第一篇裡面?

[ 文章最後由 0918311834 於 2009-1-7 10:51 編輯 ]

kevin050 · 发表于 2009-1-7 10:42:34

用1/2管就錯錯有餘了啦又不是大車

不然可以下面立座的地方用3/4管因為SP後搖的洞是22mm所以桶他那根用3/8轉1/2接頭連結就也可以桶他嚕

您的結合想法小弟也有想過但是重點是這些現成的管材都是正牙所以無法順利的如您所說的做結合所以還是需要焊接而且價位不貴 (為了強度焊接是一定要的)

白鐵管鋁管需要找氬焊才能焊要是使用一般的鐵材電氣焊就都可以

bbclin · 发表于 2009-1-7 12:15:19

我是以一般鍍鋅鋼管的觀點來看(主要是因為便宜/取得容易)
至於正反牙
還有由令可以使用
一般水電材料行算是容易取得
當然若是使用白鐵管
可以不必用到3/4"
但是若是鍍鋅鋼管.........為了安全還是上3/4"以上的保險點
尤其是上方(30)的那一段
但是若是可以
我還是認為全部用焊的會比較好
一來比較美觀不會有一堆彎頭/接頭
二來比較輕

:

[ 文章最後由 bbclin 於 2009-1-7 12:17 編輯 ]

kevin050 · 发表于 2009-1-7 13:11:43

相信我直接焊更貴更醜

有這些接頭師父有些點就只需要點焊我們就可以獲得整個面的咬合摩擦力(有螺牙延伸整個摩擦面)

要是直接焊就要整個焊死一來焊工貴二來也不美觀三接頭是鑄造的一體成型所以抗壓力超高焊接點要是沒焊好怕會有斷裂疑慮(尤其是用氣電焊的要是不用白鐵焊條焊長期就有生鏽疑慮)

重量應該不是問題吧= = 沒有人會把這背在背上吧都是放在自家樓下車庫所以不用輕量化吧~~~ 輪下一公斤輪上十公斤疑慮排除

小弟淺見啦^^

bbclin · 发表于 2009-1-7 13:50:47

當然拿去燒焊店會貴阿
要搞這東西
嘿嘿嘿
好朋友是用來凹的

若是要克難點
你那種方式我舉5肢贊成

但是若是本身有朋友可以凹的
那當然就給它做漂亮點阿
沒凹朋友用魚鱗焊+鋼管/鐵管切角度那怎對的起朋友情勒

若是朋友是在鐵工廠的(重點1)
甚至連前輪駐車架也一起凹

至於要輕
是因為不打算裝輪子
所以在搬動時有些人會覺得重
當然那一些些重量對於(甘苦人)絕不成問題
但對於...............

重點1:若是朋友在鐵工廠的(可以凹的)那就可以叫朋友直接彎管
如此可以增強強度以及省事省時

kevin050 · 发表于 2009-1-7 23:18:19

俺輸了...........................

俺沒有這種朋友............................

只有打牌會放槍的= =

bbclin · 发表于 2009-1-7 23:37:20

不給認輸

也沒有認輸輸一半的

-------------------------------------
這算是以前工作的經驗吧
看到您的艾迪兒
就想說提供點建議
畢竟
您會做這東西出來
也代表您和我們大多數車有一樣都有著像NSR般的不安分的心

(切還不安分的心勒手賤就手賤還找理由明明有的買是自己沒事找事做)

nsmx1rex · 发表于 2009-1-7 23:46:44

等等等等~我的附件還是失敗嗎?
還有我標的長度是不含彎頭只有管長耶.....對嗎?

還有我是怕那隻管插進去撐起來多少會磨損到~我想搞個橡膠套套住

bbclin · 发表于 2009-1-8 12:43:25

我是建議尺寸可以用管中心對管中心
這就代表是含彎頭/接頭等
這樣會比較準確
橡膠套的話
老實說
個人觀點是不建議使用
橡膠短時間好用
但是長期下來會變形(指像樓主的單搖使用下)
而
若是用在在原廠後搖
可以另外焊個活動的角鐵來使用
但是角鐵請記住要用塑膠或是硬橡膠包覆

[ 文章最後由 bbclin 於 2009-1-8 12:44 編輯 ]

kevin050 · 发表于 2009-1-8 21:51:30

這  小建議  螺紋有個好處它可以伸縮啊~~~~~~~~~

所以您可以調整好再去焊接上面的尺寸只是參考值啦^^

橡膠套  說真的  管徑20mm 孔徑22mm 真的沒啥空間塞橡膠套啦就算您拿電料熱縮膜套上

用兩次就破了何必呢要是原廠雙搖那簡單泡棉貼貼就搞定(太原路一大捆幾百搞定還可以拿來貼坐墊當油桶固定減震用途多多) 所以問題沒這麼複雜啦破了  一大捆用到死~~~

ba_vino · 发表于 2009-1-10 23:54:51

水喔車越來越漂亮啦

kevin050 · 发表于 2009-1-17 09:01:47

這幾天比較忙抱歉了各位之前說前輪駐車架改良的昨天才弄上去其實超簡單各位一看就知道了

前輪駐車架改
1.

2.

3.

其實還可以在修正中間加片鋁塊輪軸拆卸更方便但是晚了沒時間去買先這樣給大家參考一下嚕^^

[ 文章最後由 0918311834 於 2009-1-17 09:04 編輯 ]

qq0626 · 发表于 2009-1-25 07:20:17

我怎麼覺得你的前輪駐車架改好像很危險

: ...
不過還是謝謝你分享 GOOD

kevin050 · 发表于 2009-1-25 10:40:32

放心抓到重心穩穩的放了一個多禮拜了人上去坐都OK!!!
