轉速表異常 電線抓漏

s3904393

2012/1/8 更新

去殺肉場殺了顆表,三百大洋飛走
定神一看才發現是一期的~

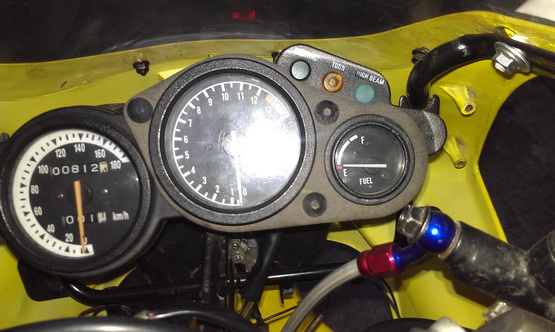

把轉速表+油表都換成一期的
因一期的時速表狀況不佳所以續用二期時速表


指針的動作是有比較靈敏一點
但是還是破七千轉起乩啊~~~~

於是只好從轉速訊號線下手
趁有時間的時後重拉了一條



結果














X的一點鬼效果也沒有

囧死了















-------------------------------------------------------------------------
小弟的三環表中的轉速表
在過七千轉後有如群魔亂舞般的胡亂跳

爬文後
1.說可能是轉速表內部的電阻...
或就是轉速表壞掉了

2.再來就是轉速表訊號線
可能有短路等問題

而之前的文章中好像也沒有圖片...
想想就放照片上來請各位指點一下



今天把表拆一拆看一看後發現自己也做不到尛事
又還沒時間拿別的表/車 來交叉比對
就只好先朝線路方面下手

原本想說就單單從轉速表訊號線來抓
結果發現電系總成...

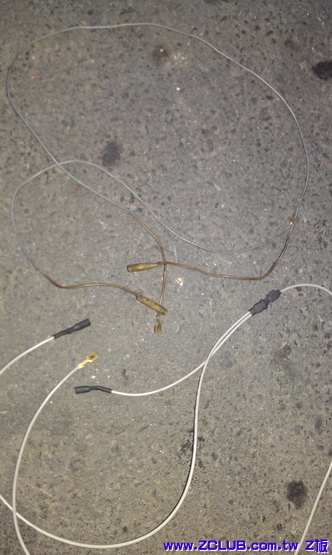

慘不忍睹,破的補的亂拉的都有...
就把整個主線路拆下來修補一番...




重點重點~

看維修手冊轉速訊號線是"灰"色

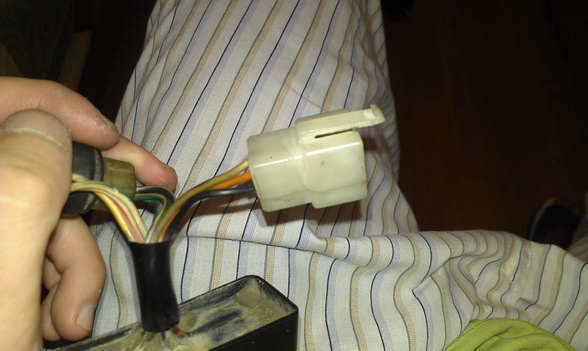

從轉速表接到高壓線圈轉接的地方最後再接到cdi的接頭

而爬文說從胸蓋處/也就是高壓線圈處重拉線
是指這~?

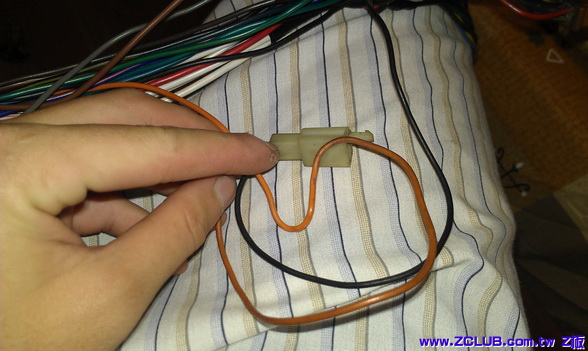

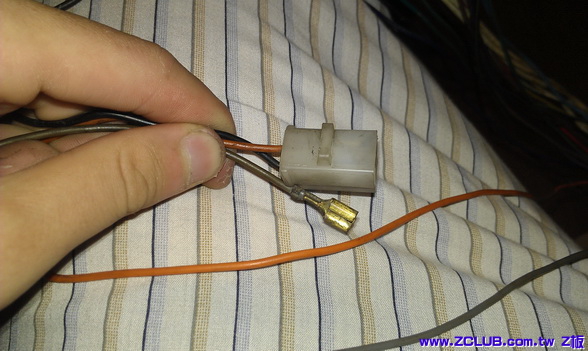

但是這條連到電系中段/電瓶付近處的地方才有轉速訊號線的"灰"頭...

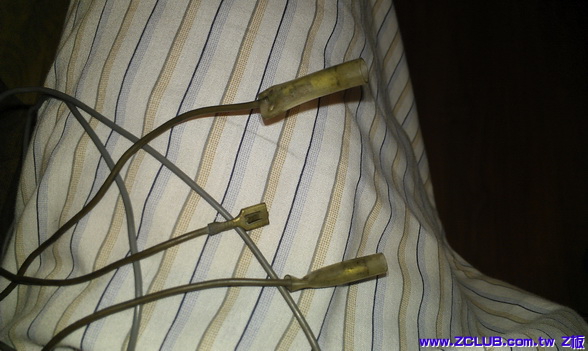

這整條就是轉速表訊號線吧~~?


cdi的接頭,退出來清一清之後感覺是ok的






所以我需要的是...
把灰色整條線重配~嗎?

先單就電線方面來說~

FZII-JRK

回復 s3904393 的帖子

非也...

電線總成有問題，不只是灰色線要換，理論上，應該要整組換掉。因為車上的電系是用同一
組接地，而且當電線老化，阻抗變大時，有時會造成不可預期的狀況，如突波，或是雜訊，
造成轉速表的晶片易掛掉

要解決此問題，必需要有點電學基礎，瞭解電子元件的功能，不然就是身邊有讀電子科積優
的朋友可以請教。

fbi66615

s3904393 發表於 2012-1-3 23:16
小弟的三環表中的轉速表
在過七千轉後有如群魔亂舞般的胡亂跳

我覺得 重拉線的工程比較大

可能弄不好 會很難收拾

建議還是先拿顆轉速表測一下

建議不要先搞難搞的

jason890316

拿其他 有轉速表的碼表試看看吧。如果CDI給COIL的訊號是不正常的話，引擎點火應該也會不正常。

wowness26

建議  你重新接比較好
順便把所有該處破損或是變行換掉

a1688833

回復 s3904393 的帖子

我也有同樣的問題....

s3904393

回復 wowness26 的帖子

是指轉速表訊號線?
整個總成重接...沒想過= =

總之現在我把他單獨拉出來掛外面了
要試也比較好試
雖然也不知道到底是不是他異常= =

s3904393

好吧....那就物色新電系總成/換表比對看看瞜....

還是感謝大家的回應

seopen

有沒有試過三環錶裡，轉速表後面的那顆白色可調電阻轉轉看
我的轉速表也是有時會亂飄，他是看心情的
正常時都ok，亂飄時就是在7~8000時亂飄，一過9000後就會突然標高

s3904393

回復 seopen 的帖子

那個可調電阻有上藍色的固定膠耶...
調是順時還逆時呢?

感覺轉大力一點就暴了= =

seopen

s3904393 發表於 2012-1-5 22:37
回復 seopen 的帖子

那個可調電阻有上藍色的固定膠耶...

我那時轉動記得是沒膠的阿，也有可能老車膠都退了吧
http://ppt.cc/h63t 借虎大備份相簿的圖檔

右圖左下的那顆十字可調電阻就是了
至於要順或逆~~~這要靠你自己調調看吧
或是請板上的高手解~

s3904393

回復 seopen 的帖子

是阿~就是那顆白色的...
我有轉過,感覺快迸開= =

我的膠還咬得很死....

s3904393

更新點內容

給有同樣困擾的車友一點資訊

closedarray

s3904393 發表於 2012-1-8 10:06
更新點內容

給有同樣困擾的車友一點資訊

同學你好
你的後照鏡是白色的，還有油箱上有藍色的油箱貼，排氣管是卡夢管，兩塊大側導流罩目前是拆掉的，大燈是方燈，原廠油冷排，是否？

cat6lee

在不確定是表還是線組問題之前...

可用三環表檢測線組..除非自認技術到位..否則最好別亂拆剪線組...

要知道是表..還是線組問題很簡單...

最簡單方式是找顆正常轉速表接上就知道是表..還是線組問題...

而轉速表指針異常大多數是表本身問題居多...

凱汰廠殺回來的表狀況通常都不太好...

送去店家檢修轉速表也才幾百塊錢而已...

省時省工..又不必搞的自己一個頭兩個大..費時又費工....

rall206

真要diy.簡易檢測.
把轉速訊號

找一台汽車或機車.
把線纏繞在火星塞線上面
應該也會驅動才對....
拉轉看看
是否 表有問題
還是您車上 線組有問題...

當然如果可以找到另外一個表
更簡單不過了.....
－－－－－－－－－－－－－－－－－－－
我印象中可以把轉速訊號線.剝皮內蕊纏繞在火星塞導線上這樣玩

dragon

回復 rall206 的帖子

沒有高壓線圈放大的訊號電流要打出明顯火花有很高的難度

一個是12伏特...一個是一萬五千伏特...是天差地的電量呀...

rall206

回復 dragon 的帖子

我不太董您的意思
轉速訊號吃小電流才是

怎麼會說到高壓電呢?
－－－－－－－－－－－－－－－－
我的意思是
Ａ車的轉速訊號接到Ｂ車的點火訊號上...................
＝Ａ車顯示Ｂ車轉速

dragon

回復 rall206 的帖子

"找一台汽車或機車.
把線纏繞在火星塞線上面
應該也會驅動才對.."

你打的內容讓我有小誤解

我以為你是說把訊號直接纏在火星塞上的導線上?

rall206

回復 dragon 的帖子

嗯？
我的意思正是如此．
有點類似正時燈的驅動方式.
印象中曾經玩過.可以有效驅動.

我車上的線組很方便外拉.
不然明天我在確定一下好了.
