[問題] 左右方向指示燈

 关闭 [复制链接]
发表于 2011-5-19 03:13:29 | 显示全部楼层 |阅读模式
小弟日前換裝了LDE方向燈
遭遇到了一開燈左右燈全閃的狀況
在上Z板搜尋相關文章後恍然大悟
確定為 一側方向燈電流 經方向指示燈流向另一側
臨時的處理方法為 取下方向指示燈
原本想效仿板上前輩的做法
安裝單向二極體 阻止電流流向另一側
不過最近有了個想法
一邊給他一個指示燈
這樣閃左邊 閃右邊 皆能一目了然
(好像有點多於...不過爽就好^皿^)
於是翻出了FZR電路表
並將方向燈系的電路明顯化

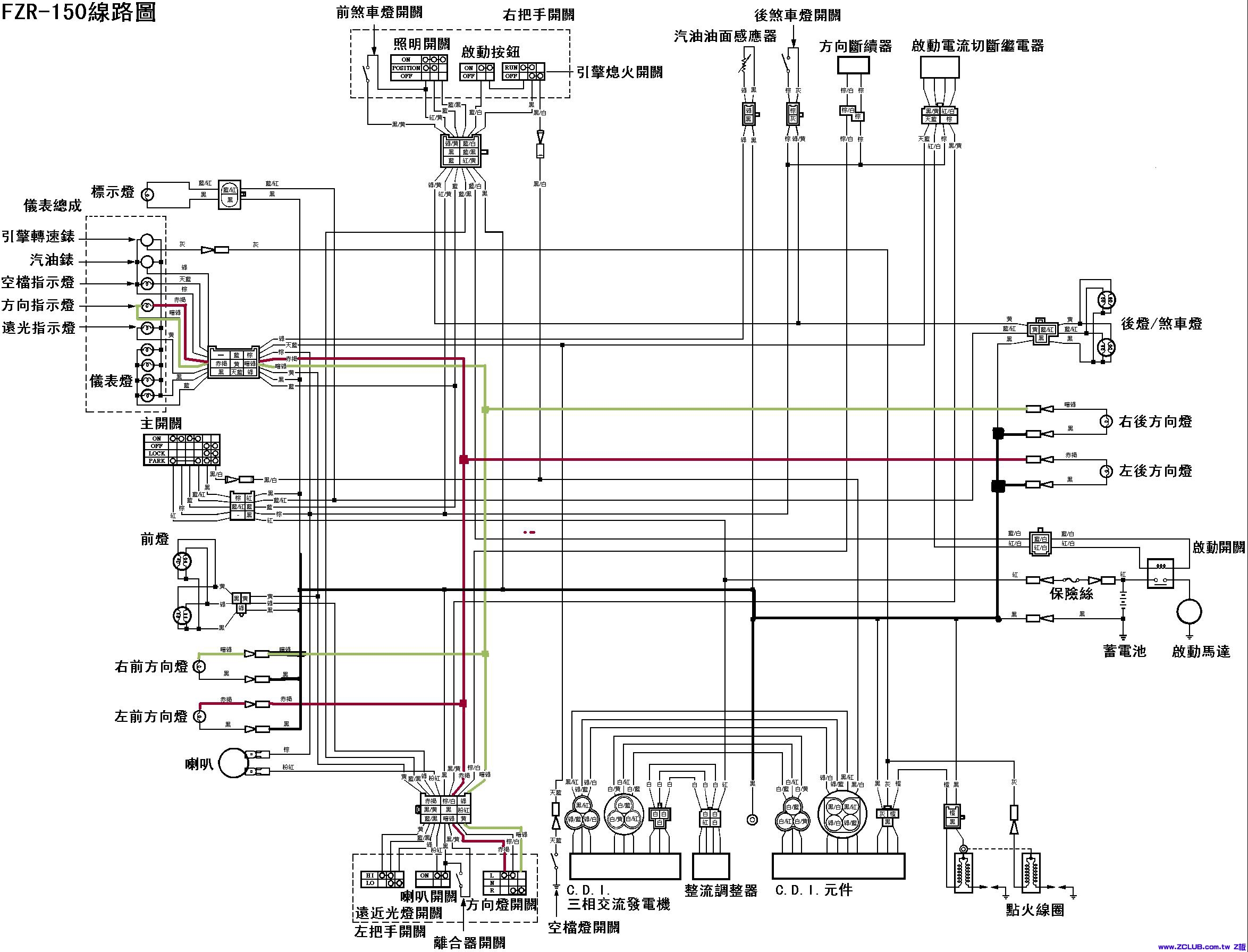

FZR-150線路圖 方向燈系凸顯板

FZR-150線路圖 改左右方向指示燈板

問題一:請問各位前輩這樣的電路是否有缺失??
問題二:方燈指示燈的電壓 需要用到多少V??
問題三:是否有推薦的指示燈種類(防水 高亮)??

评分

1

查看全部评分

回复

使用道具 举报

发表于 2011-5-19 08:48:45 | 显示全部楼层
本帖最後由 soure 於 2011-5-19 11:43 編輯

這個方法我也有想過,因為我也想改LED方向燈
自製"原廠型"LED方向燈

方向燈指示燈泡是吃12V的,所以你要用兩顆的話就必須要找到可以兩顆同時塞進去這個洞大小的燈泡,我目前是沒看過這種東西拉(我也沒認真找過)

不過我現在是改成X-HOT液晶表,所以左右方向燈分開顯示,就沒這個問題了,剩下就是把閃爍器做出來
已經有半成品了,還沒裝上車測試

如果問我為什麼不買現成的,我想說:[因為我吃飽太閒,所以想享受一下DIY的樂趣 ]

[新增]

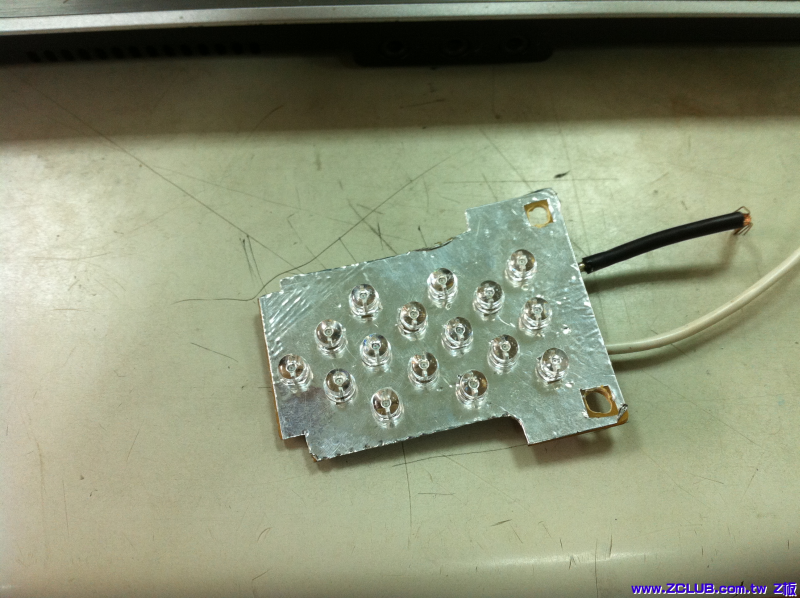

背後貼鋁箔是我貼的時候忘記LED是有方向性的
有興趣做的車友,可以不用貼
不過我鋁箔針腳部分都有割成圓形離針腳是有一定距離,也都測試過OK.

另外,請問"DBR"是啥??

点评

背貼鋁箔是多餘的,LED本來就有方向性,擔心背後出光要做的是DBR,鋁箔只會增加短路的機會。  发表于 2011-5-19 11:24
回复

使用道具 举报

发表于 2011-5-19 10:59:41 | 显示全部楼层
本帖最後由 closedarray 於 2011-5-19 11:01 編輯

回復 green720916 的帖子

問題一:請問各位前輩這樣的電路是否有缺失??
小弟不是前輩,小弟只是小弟。缺失的話我覺得有一個,也就是當你行車的時候若左方向燈或是右方向燈壞了的時候可能會不自覺,因為這樣的電路,當你其中一個方向燈壞了的時候,方向指示燈應該不會快閃提醒有燈泡壞了。

問題二:方燈指示燈的電壓 需要用到多少V??
當打左轉燈時,左前、後方向燈和方向指示燈為並聯,並聯是電壓相同,所以還是用12V。
當打右轉燈時,右前、後方向燈和方向指示燈為並聯,並聯是電壓相同,所以還是用12V。

問題三:是否有推薦的指示燈種類(防水 高亮)??
噢,我無解>"<

以上有錯還麻煩請糾正!

点评

12V  发表于 2011-5-19 12:02
你可以去找DUCK以前的一篇文章,有提到方向指示燈的改造。原則上方向指示燈是躲在時速表殼哩,除非上面壓克力破掉,防水需求度:0。  发表于 2011-5-19 11:43
回复

使用道具 举报

发表于 2011-5-19 13:36:39 | 显示全部楼层
剛剛有空,就順便幫你找了一下文,
http://www.zclub.com.tw/discuz/forum-viewthread-tid-83774.html
雖然改的是FZR,但是只要燈夠小,FZ2也可以塞進去的。
找不到小顆的LED嗎?求我啊!開玩笑啦!
有需要說一聲,我去跟品保拿兩顆小SIZE的半封裝給你。

点评

我本來還想說拿雙晶封裝smd led來裝,不會過不同色XD  发表于 2011-5-19 14:55

评分

1

查看全部评分

回复

使用道具 举报

 楼主| 发表于 2011-5-19 14:17:51 | 显示全部楼层
我目前的構想
移除原指示燈 只留下那個孔
在另一側相對位置挖出同樣的孔
安裝類似以下的指示燈

指示燈

完成模擬圖
DSC00107 左右指示燈.jpg

因該是這樣 晚點來去找指示燈

点评

等你的實做發表!^^  发表于 2011-5-19 14:56
回复

使用道具 举报

发表于 2011-5-19 15:31:04 | 显示全部楼层
本帖最後由 passante 於 2011-5-19 15:37 編輯
soure  我本來還想說拿雙晶封裝smd led來裝,不會過不同色XD

原廠的T5真的空間有限,恐怕雙晶的不好塞。至於色差,你說的應該是色溫或是波長飄掉,
這個東西在LED廠內應該都會過篩,會出現這種問題通常都是混批或是商家買DG品來封。
不然波長差超過20U的東西,出貨應該會收客訴吧!

green720916 發表於 2011-5-19 14:17
我目前的構想
移除原指示燈 只留下那個孔
在另一側相對位置挖出同樣的孔


所以你要鑽洞囉!?都要鑽了,乾脆改成T10的規格比較方便。
原廠的T5 SIZE小選擇少,重點還不好找。
同時表殼後方指示燈接合處記得上熱熔膠或是矽利康。
回复

使用道具 举报

 楼主| 发表于 2011-5-19 23:08:56 | 显示全部楼层
本帖最後由 green720916 於 2011-5-19 23:16 編輯

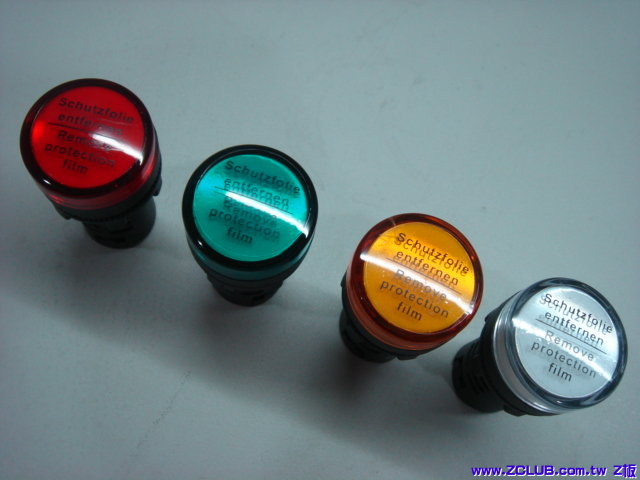

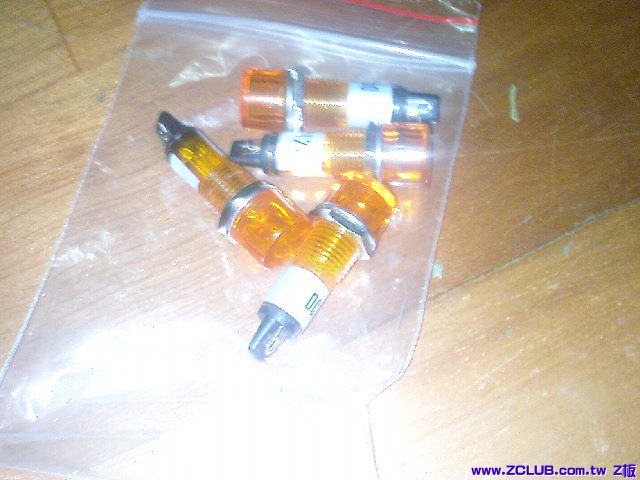

晚上去跑去中壢的電子材料行找到了這個東西
中壢的電子材料行種類有限 沒啥好挑的="=

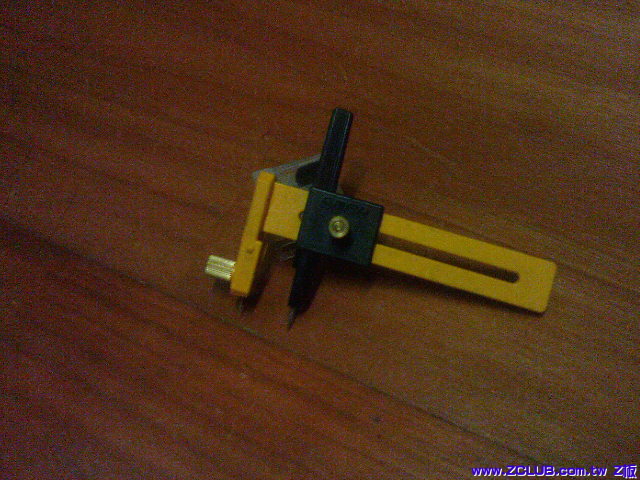

剛好昨天下午和桃竹板車友鋒董借了這樣神兵
本來要借來切墊板做塑膠墊片的
沒想到剛好派的上用場

明天有空再來弄憋~

對了!賈哥矽利康的用意是?熱熔膠可以嗎?
(為了塗一小部分要再開一條 有點捨不得..)

点评

主要是切開的缺口要防水,熱熔膠當然可以!  发表于 2011-5-20 13:00
回复

使用道具 举报

 楼主| 发表于 2011-5-19 23:11:52 | 显示全部楼层
本帖最後由 green720916 於 2011-5-19 23:15 編輯

LAG了一下....多貼了一次...
回复

使用道具 举报

发表于 2011-5-20 01:12:36 | 显示全部楼层
回復 green720916 的帖子

熱熔膠或矽利康是要用來防水的,還可以絕緣
任一種都可以!
回复

使用道具 举报

发表于 2011-5-20 01:51:38 | 显示全部楼层
我都買大陸現成的.....
回复

使用道具 举报

 楼主| 发表于 2011-5-20 02:07:03 | 显示全部楼层
賈哥何時有空去鋒董那邊??
我想去那邊弄好了
在自家工廠 有煩人的蜜蜂
順便幫鋒董那邊那台FZR補補殼
回复

使用道具 举报

发表于 2011-5-20 13:07:13 | 显示全部楼层
green720916 發表於 2011-5-20 02:07
賈哥何時有空去鋒董那邊??
我想去那邊弄好了
在自家工廠 有煩人的蜜蜂

說到補殼,要不要先去弄一些ABS的車殼來磨些粉?
我是有拿一些ACETONE到鋒董那邊去了,也找到合適的取形土了,
要不然星期六好了!反正本周計劃不回家,要弄珠碗跟前叉,
雖然零件不齊,但是我已經等不下去了!
等一下跟鋒董連絡一下好了。
明天不是初一更不是十五,順便看豬豬有沒有空。

另外我今天有跟品保要了一些MINI SIZE的LED,不確定是藍光或白光,
但是應該可以輕鬆塞進你的指示燈殼裡。電阻到時候再配就好。
回复

使用道具 举报

 楼主| 发表于 2011-5-21 04:06:29 | 显示全部楼层
一切按照計畫進行順利完成了

取下油表並將其分解
並將原指示燈移除

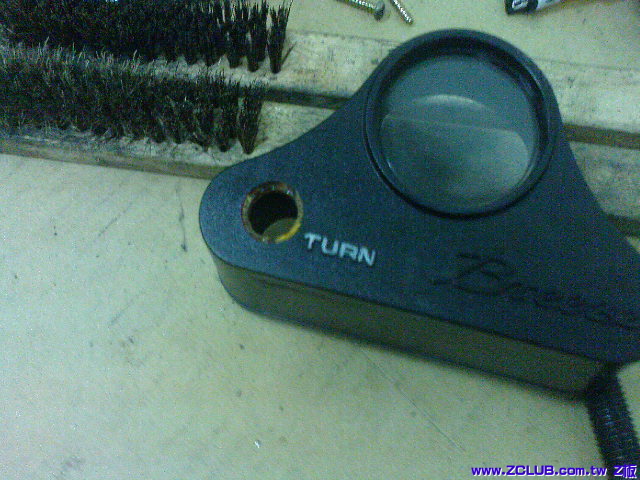

<原本想技術性取下卻發現是黏死的 直接敲破他>

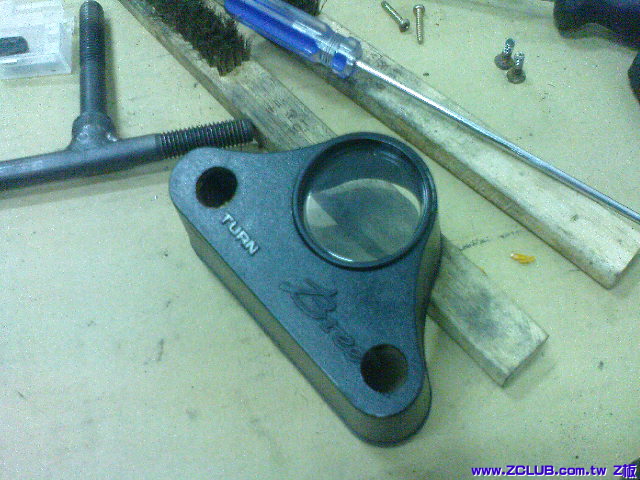

在另一邊鑽出另一個孔
<孔的大小依照要安裝的指示燈大小決定>

試裝看看
<原本想利用指示燈原本就可以對鎖的方式
  不過這樣燈具太過突出  決定從裡面擠出來>

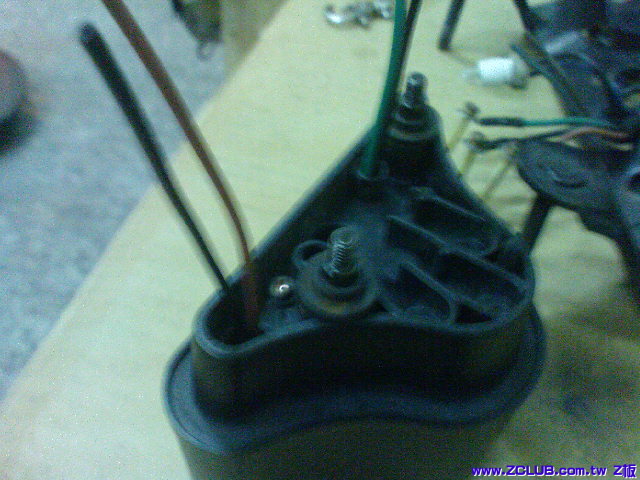

將油表結合回去 拉出個別的線路
<左側指示燈的線路可以利用原指示燈的孔出來
  右邊的指示燈 利用因該是排水孔??稍微擴一下給線路一個出口>

回到儀表線路 線組的修改
<就是這一條 紅棕色+綠色的燈泡座 這一條剪掉
   紅棕是左側方向燈  綠色是右側方向燈>

接上新的指示燈線路
為了爾後拆裝.識別方便
指示燈的線路也依照原線色
並裝了公母端子

兩線指示燈的地線 接在一起
在接上油表的地線(黑)
這裡忘了拍下來 過兩天補上

都接好後上車時測

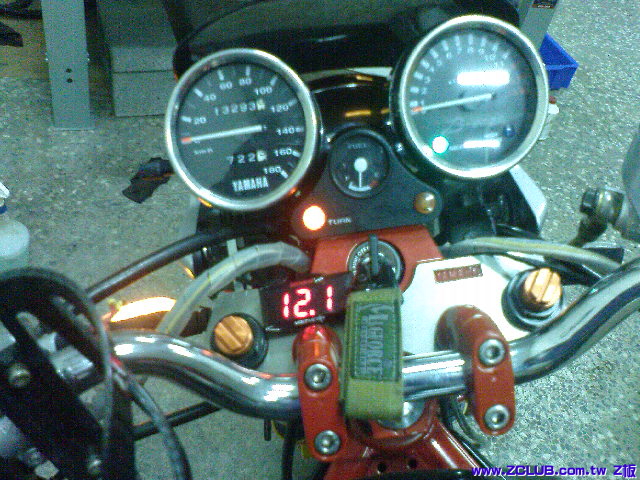

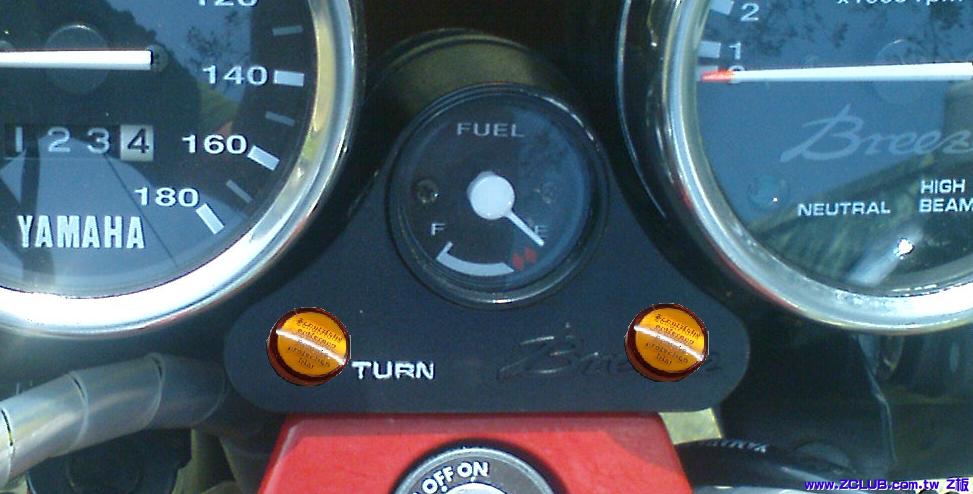

<我右閃 正常>

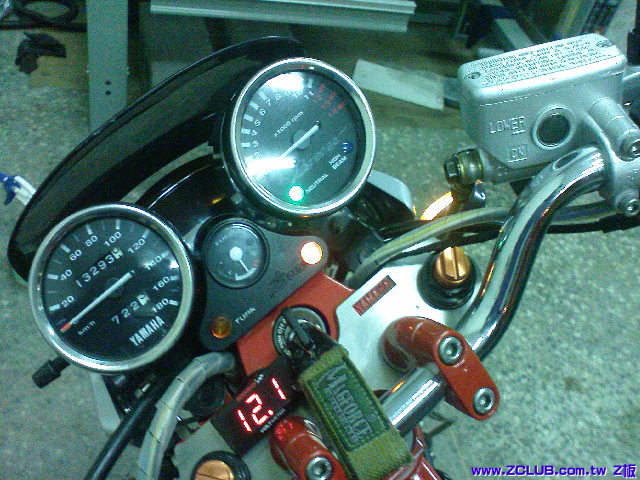

<我左閃 正常>

大功告成~~

感謝 賈哥現場技術指導
         鋒董提供寬敞明亮的場地及設備

点评

讚喔~有場地真好,我只能窩在騎樓和蚊子拼鬥XD  发表于 2011-5-23 23:46
偶?偶只是路過啊!關偶什麼素?那個尼縮的輪,偶都不認識他!  发表于 2011-5-21 11:25

评分

4

查看全部评分

回复

使用道具 举报
