主要是因為AC12V的LED是不容易買到的
之前DUCK大大也有分享過一個簡單的製作方法
【維修DIY】FZR 儀表拆卸 (更換LED燈泡+LED燈泡製作)
個人是想到一個比較好的方向燈指示燈的製作
所以po上來跟大家分享討論
這個製作方法LED不會有逆向偏壓的問題
耐用性會比較好
完整度也較好
不過手要比較巧一點
不然會塞不進去燈座裡
準備工具：
焊筆、焊錫、錫油、斜口鉗、鑷子、熱融膠槍、熱融膠、新臺幣20元

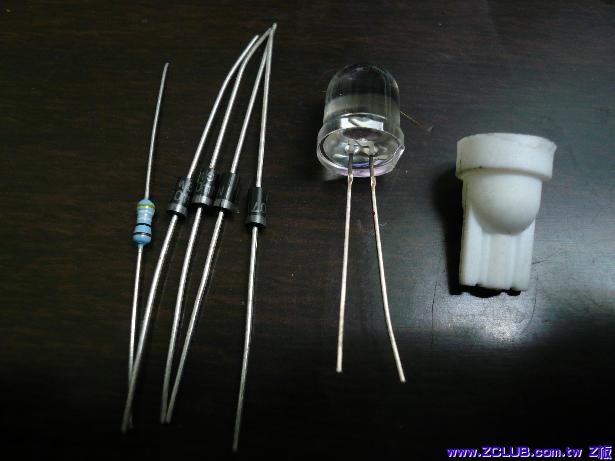

準備材料：
二極體IN4007.........................*4
T10燈座..................................*1
電阻500Ω(1/4W)....................*1
10mm高亮度黃光LED...........*1
-----------------------(我是分隔線)--------------------------------
二極體不一定要買這個型號的,只是考慮到方向燈會一閃一閃的,有電子脈衝的現象
所以用IN4007這個型號的,可耐壓1000V
電阻計算請自行上"騎毛姿勢佳"搜尋計算方法
二極體的兩端有做記號端是負極
LED(發光二極體)一定都是長短腳,長腳是正極
底色藍色的這種電阻是精密電阻,誤差1%
用普通的電阻也ok
瓦數的選擇,要注意一下方向燈閃爍器的規格
基本觀念...
二極體在接電源的時候,正極接正極,負極接負極
如果是二極體串聯是正極接負極,負極接正極
-----------------------(我是分隔線)--------------------------------

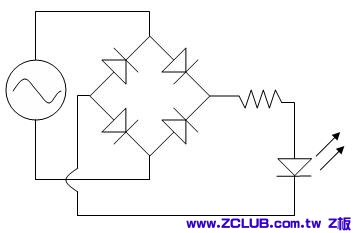

電路圖：
有學過電子學的話,應該對這個電路不陌生才是
很基本的一個電路
製作第一步是要先做出橋式整流器
不使用市面上成品的橋式整流器是因為太大顆,塞不進T10燈座裡
所以用四顆二極體做出最原始的橋式整流器
先把二極體兩兩串聯成如圖
接著再把這兩組正極接正極,負極接負極並聯成如圖的樣子

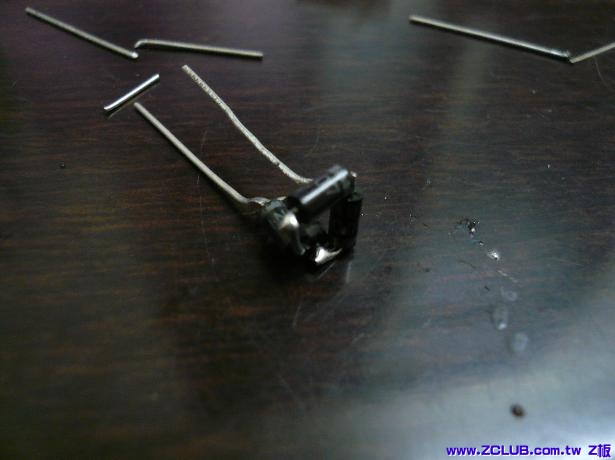

兩兩相接好的二極體
會總共有四個焊點
焊點是一正一負的是入電的電源接點
兩個正極的那個焊點就是輸出整流後的負極
兩個負極的那個焊點就是輸出整流後的正極

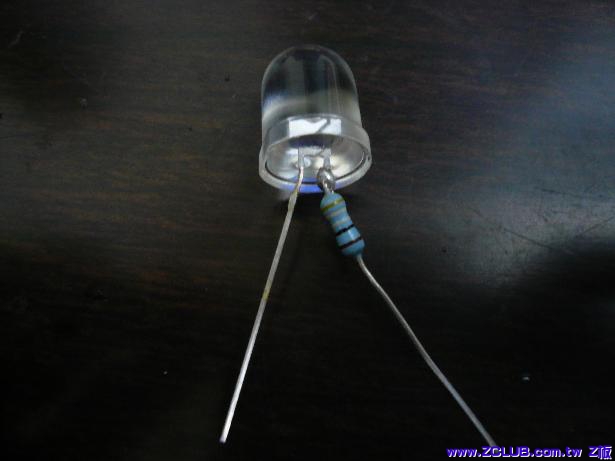

第二步是將電阻串聯在LED的正極

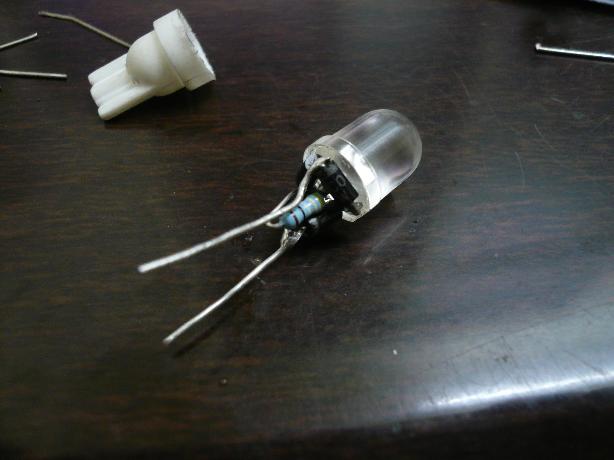

第三步就是將LED跟橋式整流器合體
做到這邊時要確認一下有沒有問題
先確認沒有短路或接觸不良
用車上的電瓶入電測試一下
正負極交換入電都會亮的話就是沒問題的
如果不會亮,可能是正負極接反了
那就把LED解焊,正負極交換焊回去再試試
第四步
都確認沒問題後,就是灌熱融膠黏進燈座裡固定
(記得一定要黏,不然要是震動造成短路就完了)
修剪接腳長度摺起來

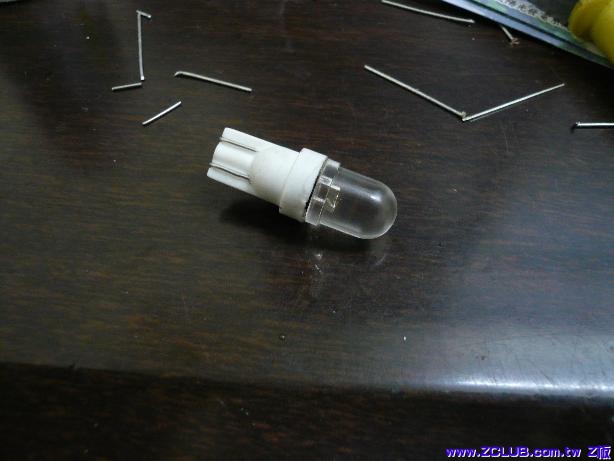

外觀看起來就跟市面上買的成品一模一樣了
