 楼主| 发表于 2010-6-6 21:42:13 | 显示全部楼层
TO  mu789789



怎麼你們都這麼喜歡恆亮阿.....我是覺得與其要在那邊把線路弄得那麼複雜

不如直接去網拍買套件比較快....不然搞的一個頭兩個大也不一定能搞定

TO  dearlight

沒有多阿?

那3張圖片缺一就弄不出來阿~~~
回复

使用道具 举报

发表于 2010-6-6 22:14:08 | 显示全部楼层
方向燈很好拆塞個LED條就可以當定位燈啦
只是恆亮很刺眼耶!
回复

使用道具 举报

头像被屏蔽
发表于 2010-6-7 09:24:59 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
回复

使用道具 举报

发表于 2011-3-12 14:13:30 | 显示全部楼层
本文章最後由 om45211 於 2011-3-12 14:17 編輯

4P的2段開關X1...................其實用2P的2段開關也可以...只是不知道受不受的了?

小弟最近FZR改駐車燈
上面是原文一部分,原本看了就去買個2P開關,結果不能用= =不然開下去會不正常,只能用4P的!!
不過我發現開單邊閃燈 >儀表的那個小黃燈都正常閃,開雙黃燈>儀表的小黃燈就完全不亮也不閃0.0不知道是啥問題

Br/W=棕白線(方向燈繼電器輸出)

Ch=深咖啡色(左方向燈)

Dg=深綠色(右方向燈)


以上紅色2個不能接在一起,我實驗過閃爍會不正常
回复

使用道具 举报

发表于 2011-3-12 14:58:15 | 显示全部楼层
用2p等於把左右方向燈趴在一起
跟你下面說的意思是一樣的

点评

不懂你說的意思,我的意思是我先買2P結果發現不能用所以又去買了4P的  发表于 2011-3-14 00:05
回复

使用道具 举报

发表于 2011-3-13 00:19:19 | 显示全部楼层
我[size=3]只說句~太屌了
回复

使用道具 举报

发表于 2011-3-13 03:09:25 | 显示全部楼层
大大的方法真的是很簡單@@
不像我先搞電路圖
再來買材料
再來還要焊接加工
再來還要動線組
然後怕瓦數不足還要改LED
改了LED就要順便換掉方向燈繼電器....
然後......無底洞@@
回复

使用道具 举报

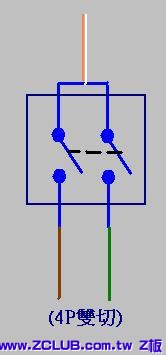

发表于 2011-3-14 13:37:58 | 显示全部楼层
回覆 om45211 的文章

我的意思如下圖
還有4P開關也有分
請找4P雙切的不然跟2P的意思是一樣的
回复

使用道具 举报

发表于 2011-3-14 14:24:24 | 显示全部楼层
本文章最後由 om45211 於 2011-3-14 14:26 編輯

我懂了@@
假設我的開關有4個點,
左上A
左下B
右上C
又下D
我的是AB通電,CD通電,但是A不跟CD通電,B也不跟CD通電,同理另一邊也是一樣

我的開關是上面這樣的,所以我的棕白線我拉兩條,不然只會亮單邊XD

点评

你得到他  发表于 2011-3-14 14:44
回复

使用道具 举报

发表于 2011-3-14 14:37:09 | 显示全部楼层
樓主用的應該是雙刀單投的
開關是連動的...如上圖...
但這樣的話,那跟2p單刀單投的有何控制上的差異?
電源來源都一樣,開關也是控制兩"組"燈泡.....

点评

開關都只有一顆,內部線路不同,後兩組等於把左右方向燈短路了  发表于 2011-3-14 14:43
回复

使用道具 举报

发表于 2011-3-14 15:22:14 | 显示全部楼层
本文章最後由 lbert 於 2011-3-14 15:22 編輯

回覆 joy3124 的文章

線路圖應該是這樣子吧?
虛線框裡面就是外加上的開關電路
回复

使用道具 举报

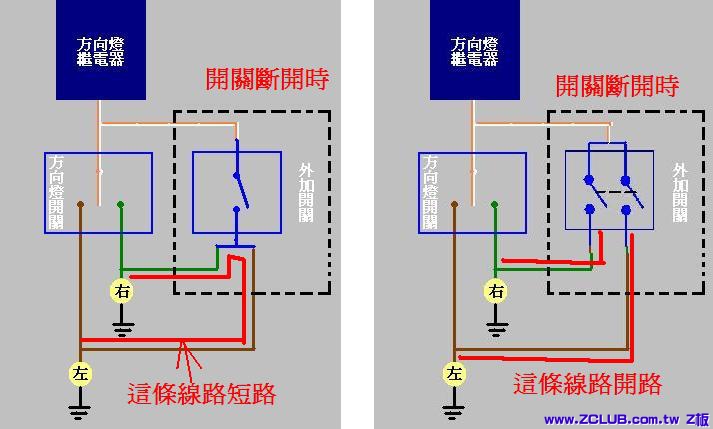

发表于 2011-3-14 15:28:40 | 显示全部楼层
本文章最後由 joy3124 於 2011-3-14 15:44 編輯

抱歉,再借圖修改一下
小弟想知道的是,這兩種開關一個是2p 跟 4p
這樣安裝之後,功能會有差別嗎?^^
謝謝!

抱歉...小弟自爆....
lbert大哥說的短路就是左邊那圖的狀況
若安裝2p的開關會影響到原本左右方向燈的動作的...

謝謝lbert大哥的提醒....暸改了

点评

一直覺得我開關名稱怪怪的...  发表于 2011-3-14 15:37

评分

1

查看全部评分

回复

使用道具 举报

发表于 2011-3-14 16:42:54 | 显示全部楼层
我也有改雙閃黃燈
不過我的鎖頭改成fzr的
沒有其他多餘的開關
缺點是無法在行駛中使用
回复

使用道具 举报

发表于 2011-7-16 12:07:28 | 显示全部楼层
回復 ms_0100200 的帖子

我以你的方式如法炮製上,
可是我遇到一個問題,
我開了4P警示燈開關,卻還要開方向燈(左右邊都可以)
才會有警示燈功能!!
是我接線接錯了嗎?
請指教!!
回复

使用道具 举报

 楼主| 发表于 2011-7-16 17:31:34 | 显示全部楼层
本帖最後由 ms_0100200 於 2011-7-16 17:33 編輯

回復 keny025 的帖子

接錯了XD



關於我下面的追加說明你有看嗎?

你要先確認你的4P開關打開的時候哪兩個接點會通...哪兩個接點不會通

接下來參照我的追加說明看看你哪邊有弄錯~


還有電線要接的話是從左手開關跟線組連接的接頭那邊會比較好接喔~
回复

使用道具 举报

发表于 2011-7-16 22:27:52 | 显示全部楼层
zz    真是太強了,小時候騎野狼就有故章燈三十年後的愛將境沒有(難道當初公司認為愛將不會顧路嗎?)

我的繼電器好像也有問是,有 時閃正常有時快到看不清

点评

剛好換雲豹繼電器XD  发表于 2011-7-16 22:38
回复

使用道具 举报

发表于 2011-7-16 23:05:54 | 显示全部楼层
本帖最後由 keny025 於 2011-7-16 23:33 編輯

回復 ms_0100200 的帖子

我看了!!
我也測試過所有接點!!
最佳狀況就是我現在這樣,
其他都是開關沒開,右轉燈正常,左轉燈變警示燈(或反之)!!
我想是不是線接在方向燈開關之前!!所以要經過方向燈開關迴路!!
應該吧!! 感謝關心囉!!
回复

使用道具 举报

 楼主| 发表于 2011-7-16 23:14:51 | 显示全部楼层
回復 keny025 的帖子

我線路是接在主線路接頭上.....把手開關街接頭之前

給你參考
回复

使用道具 举报

 楼主| 发表于 2011-7-16 23:15:04 | 显示全部楼层
回復 keny025 的帖子

我線路是接在主線路接頭上.....把手開關街接頭之前

給你參考
