[教學] 電腦風扇的維修及更換軸承

[复制链接]
发表于 2009-12-5 00:03:54 | 显示全部楼层 |阅读模式
首先,大家或許會說

那玩意壞掉買新的就好是不會吼?!











是啊......

老實說,我電腦也不缺這顆風扇
但在龜毛心理作祟下,還是執意要有其的存在

OK,先解釋為啥不換新品

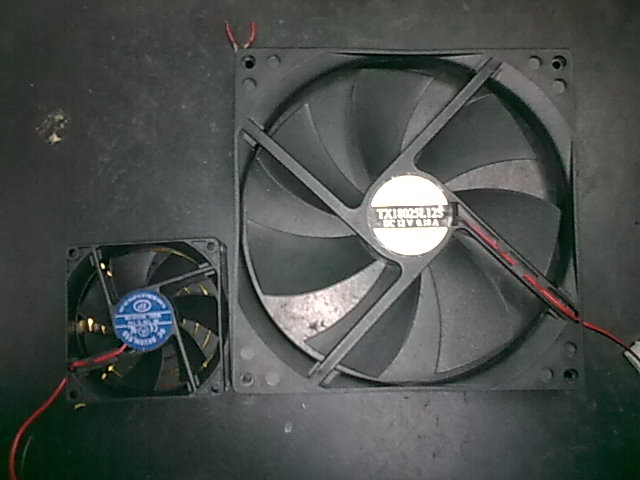

左邊的是一般的系統風扇,電源供應器內部風扇也多半是這種尺寸的

而今天要搞的,就是右邊我機殼附的那靠北大的玩意

......說真的,我逛過幾間電子材料行
還真沒看過這麼大的直流12V風扇(不知機殼製造商打哪生出來的)
就算有,也是交流110V220V的,且也沒那麼薄的(跟左邊那顆厚度一樣)



好,不囉唆(迷之聲:你前面囉唆夠久了
馬上開始動手吧

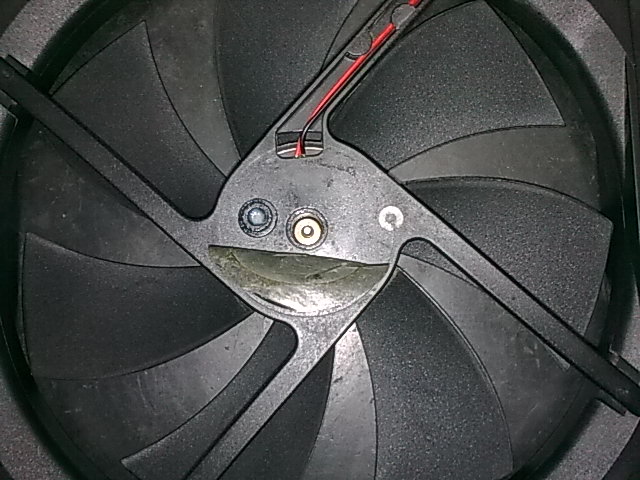

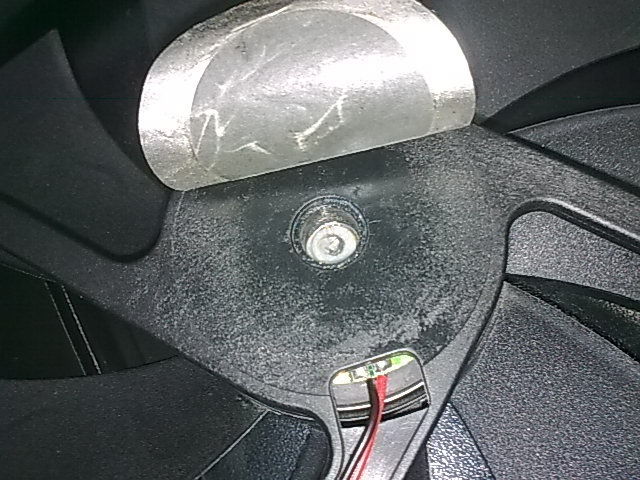

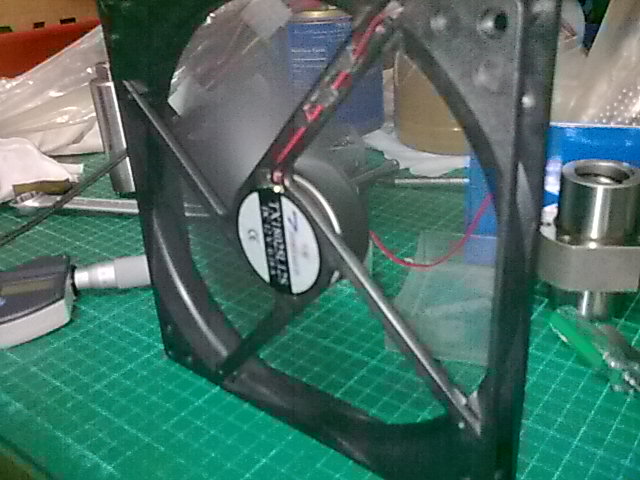

首先,撕開背面標籤紙   (你問我確定那是背面不是正面?......  好啦,隨便啦
挖出圓形橡皮(油封?),取下C形扣環(這顆比較特別是塑膠的,實際上是金屬扣環居多)

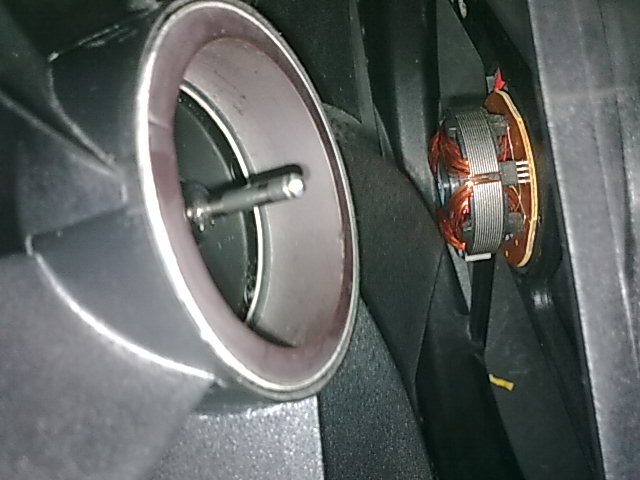

接著就能把扇葉拔出來了

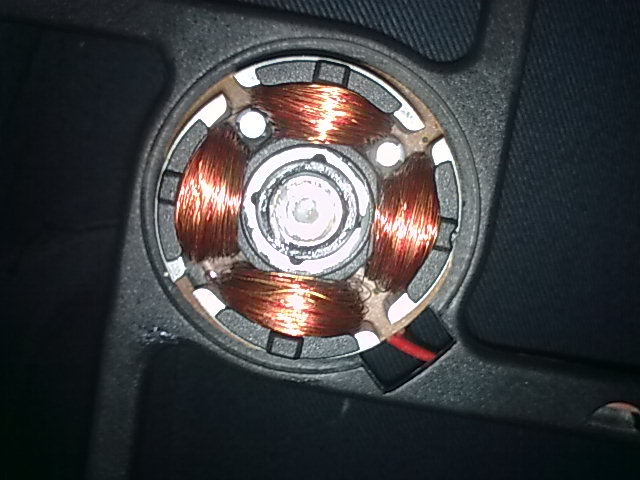

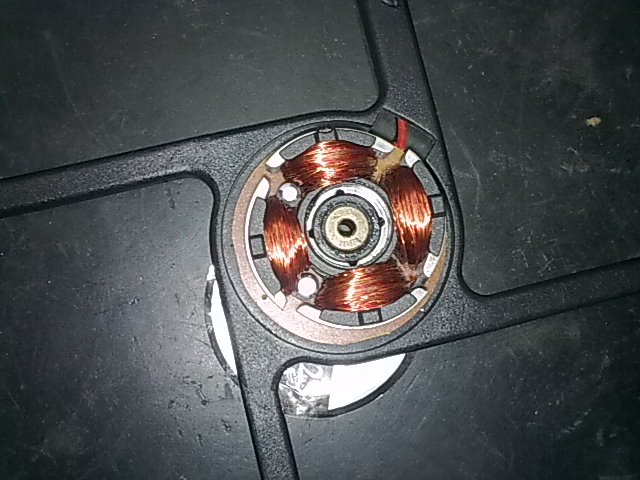

轉到正面可以看到線圈,中間那塊銅就是接著要取出的軸承

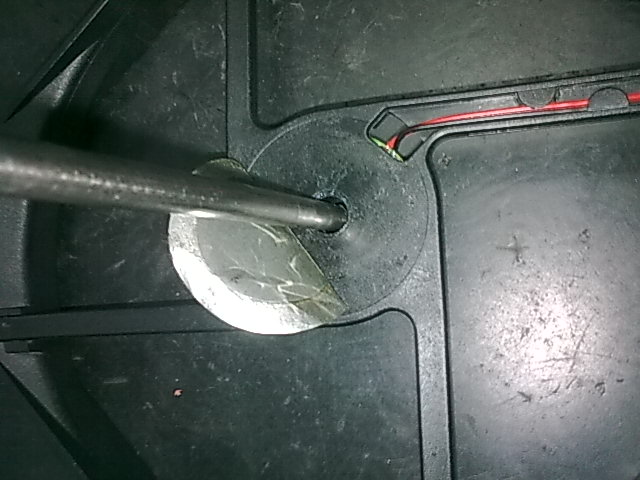

用適當的鋼棒敲下軸承

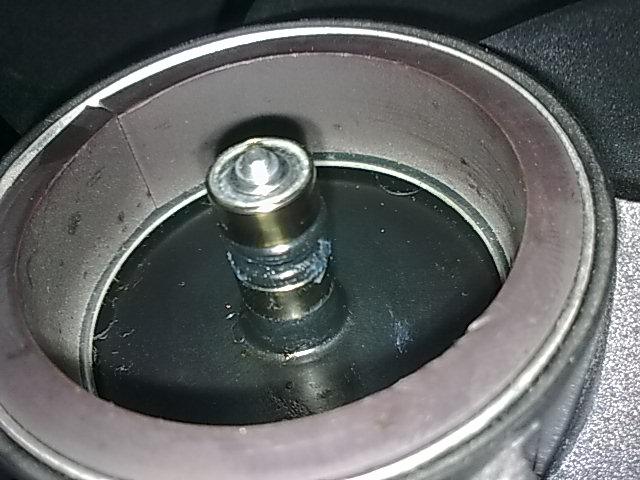

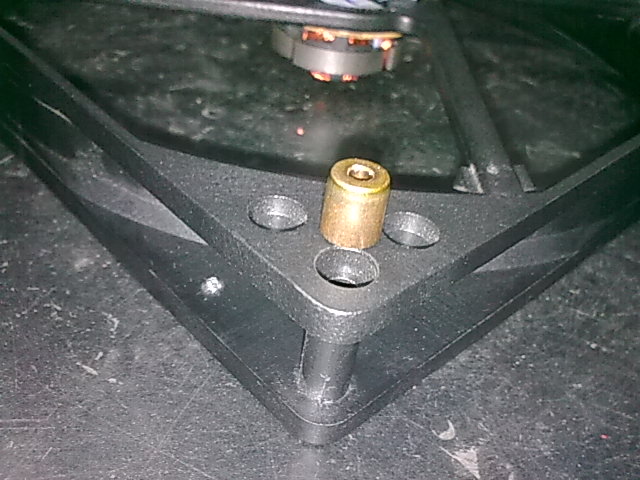

敲下來的軸承

...........
你沒有看錯,這顆小銅圈

就是軸承就是軸承就是軸承就是軸承

這就是所謂的"Sleeve Bearing",上網查好像叫"油封軸承",英文直譯就叫套環軸承吧

其實這是我第三次拆這顆風扇了,就算用對油品,也頂多撐半年
事實上很多電風扇也是採套環軸承的,壽命全看油殘量
油乾了就開始變慢,發出異音振動,接著就過熱燒線圈



我們接著下去

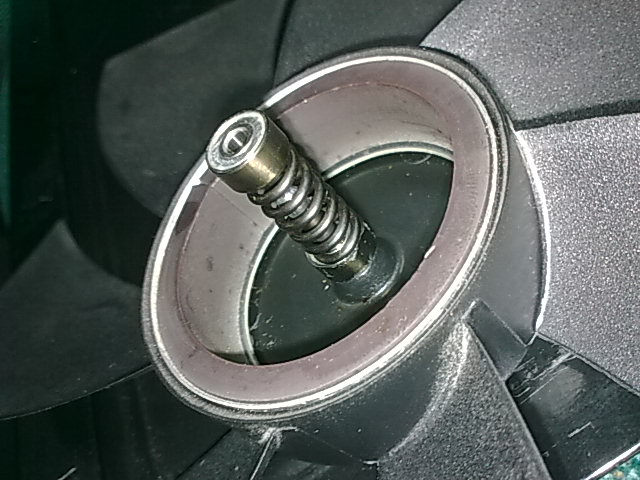

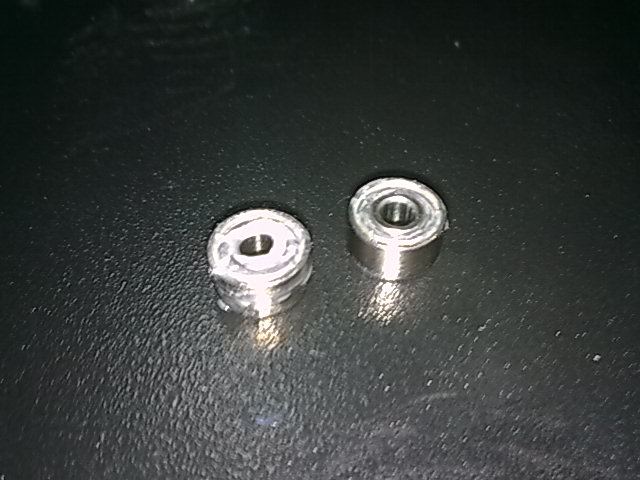

準備好要更換的滾珠軸承
抱歉,這不是小弟買的,故規格我不知
尺寸是 內徑3mm,外徑8mm,厚度4mm
價格好像約十幾塊(錯了別打我)

有拆過滾珠軸承風扇的話,你就會知道兩個軸承間要有彈簧給予預載
照片只是示意圖,別真的拿那麼粗勇的彈簧,軸承會很快就下課的

因為沒有合用的彈簧,只好拿O形環代替(我這啥沒有,就O環最多)
用外徑剛好8mm,須注意不能碰到軸承內圈及扇葉軸心,不然會變成橡膠BBQ
疊起來剛好稍蓋過扣環凹槽

把配好的軸承跟O環上點KY..啊不是,是上點油,然後塞進去

裝上扇葉,扣上C形扣環,裝回圓形橡皮(油封?)貼回標籤就完成了

用手轉轉看,裝的好的話會非常順
原本就算剛上好油也只能撐2~3秒
換滾珠軸承後可以撐約10秒

所以事實證明入珠比用神油還有效


......離題了
完成後當然要測試一下囉

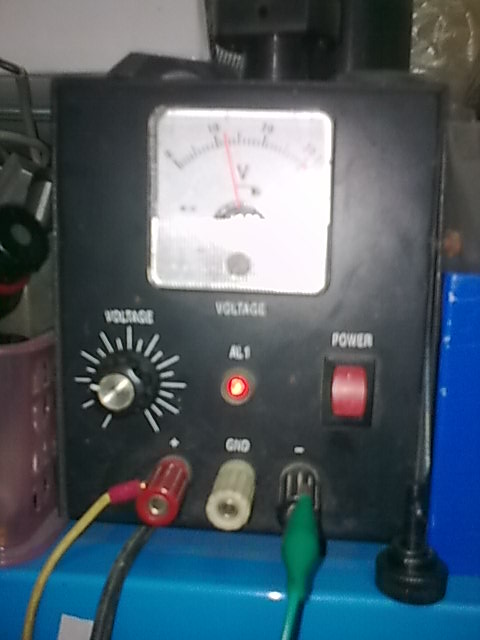

接上直流12V電源


喔喔,動了~動了(廢話)

運轉非常順,感覺不太有振動
重要的是風量有明顯提升




所以.......




事實再次證明入珠比神油還有效



別打我(光速逃~
