[分享] FZ2儀表9pin 轉 愛將6pin 轉接座

[复制链接]
发表于 2009-7-26 00:52:17 | 显示全部楼层 |阅读模式
在參考了精華區文章以及PTT 海龜大的文章後
小弟做了這組轉接座還請各位大大們參考

材料如下:

9pin 母座、 6pin母座 各一個
扁型公插頭 15個
子彈型公插頭 2個
電線   適量(一段10公分就打發了)
建議"藍色"跟"黃色"是一定要用的顏色(避免混淆)
然後,黃色跟藍色另外一端的線頭要接「炮彈型公頭」,接錯的話請剪斷重接......

其他接頭的做法已經有前輩在精華區上面PO了
這邊小弟也不再多講,直接跳到最重要的接法

用顏色分辨很方便,不過電子材料行不大可能這些顏色都有
就算有也不可能每種顏色一段十公分賣你= =
所以小弟會使用數字去做接點的分項

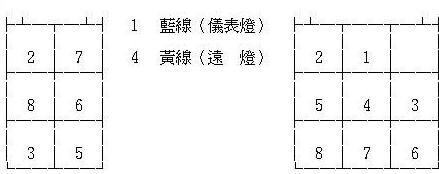

以下就是接法,請以"插入"的方向去看(兩個凸點朝上)

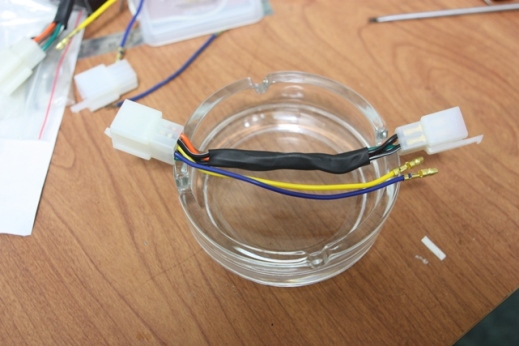

完成以後就會像圖片一,不像的話......可能是我的有加熱縮套(這是選配零件...)

最後是花費,這還真的是個好問題= =
因為剛剛提到的材料,幾‧乎‧都‧沒‧有‧單‧賣!
以下為總共購買清單
9pin 汽車用接頭含線(公母不分賣) 一組
6pin 母座公頭一包兩顆                  兩包共六顆(另外一家一包三顆)
扁型公插頭一包20個                      一包
炮彈型公插頭一包20個                  一包
熱縮套10mm一包五公尺               一包
焊接器材自備只需付電錢

總共花費大約就在150元內
至於可以做幾組......好問題
我手邊一共有三組,還有兩組的料可以做
所以大約可以做五組吧......一組成本大約50元左右吧
再加個工作時間,大約90元搞定(真是廉價的勞工XD)

所以目前手邊多的轉接座請問有板友要嗎?
如果自己做嫌麻煩的我也可以代做......剩下的材料還蠻夠的Orz
好,以上

感謝各位收看Orz

[ 文章最後由 daween 於 2010-5-30 02:32 編輯 ]

评分

7

查看全部评分

回复

使用道具 举报

发表于 2009-7-26 13:39:47 | 显示全部楼层
很棒的文章,如果早點出來的話,我FZ2錶就不用剪線了,剪線不保固啊

量產量產GOGOGO
回复

使用道具 举报

发表于 2009-7-26 14:30:45 | 显示全部楼层
有考慮量產嗎?
回复

使用道具 举报

 楼主| 发表于 2009-7-26 17:18:25 | 显示全部楼层
回阿熊跟水舞馬大:
量產應該是可以啦XD
不過會有人要嗎......

題外話,如果FZ2儀表已經剪線的我還可以幫修改恢復
因為一開始我的頭買錯了,手邊還有一些9pin公座母頭可以幫忙恢復

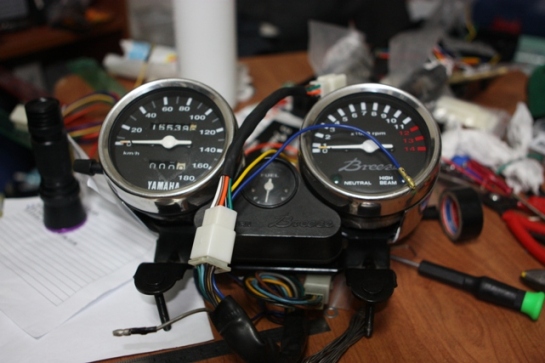

附上裝上儀表後的圖↓
