最近和朋友一起完成他的愛將改鋁框
他沒在Z版出沒~  所以在他同意下代為PO文

因為他不喜歡三爪框 堅持不要FZ的框
所以尋尋覓覓終於在拍賣上找到這組的搭配
整體不算太難(適當的基礎工具應該就可以完成)
要加工的零件不多

==正文開始=======

有請小幫手出場
有了它~~ 滿手黑油也可以拍照喔

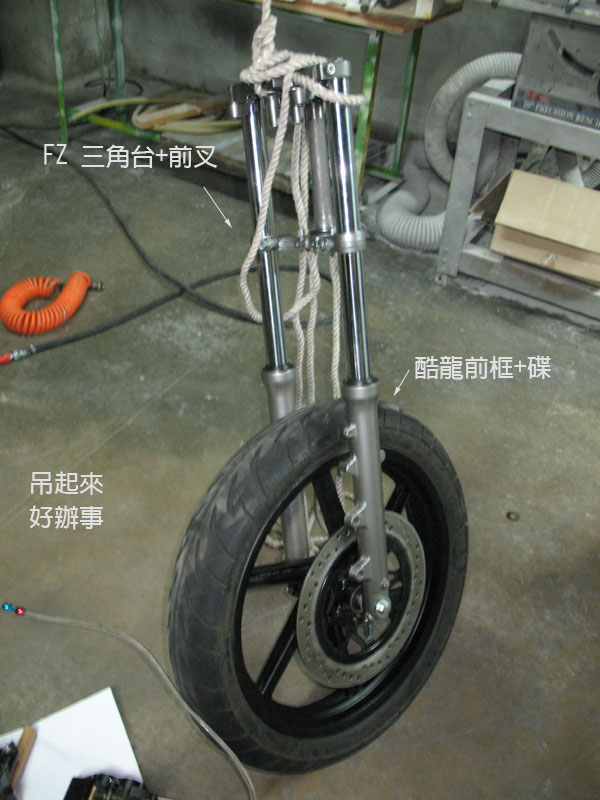

前總成搭配
FZ三角台+前叉 ;  庫龍框+碟
出乎意料的合


左右加墊片就直上了
不用車輪框&車套統  省事很多~
碼表齒輪那邊用鋁板鑽軸心的洞
再用鋸子鋸兩溝折成碼錶齒輪的固定座


煞車系統 ~RPM對四卡鉗+馬車總邦+金屬油管
還算經濟實惠  手感也不錯QQ的  Lucky~
先組好~灌好油 喬到適當位置拉桿綁起來
卡鉗就緊緊夾在碟盤上準備測量畫卡鉗座


省錢的立體卡鉗座
畫好CAD圖去雷射切割厚鐵板疊起來鎖
一定比送去CNC訂做便宜


整組組好沒問題後就移植上車囉

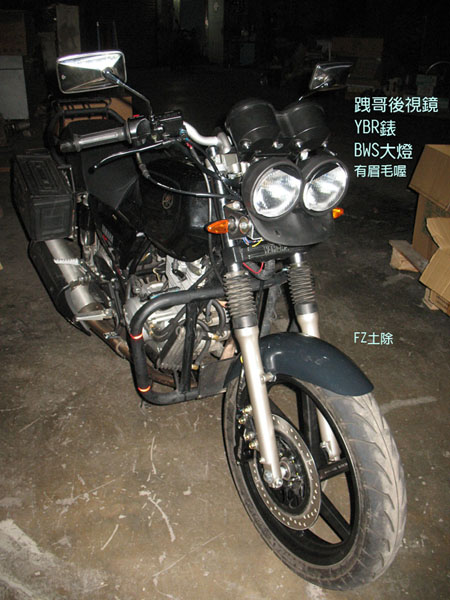

朋友自己去搞了個BWS燈要來裝 ~ 雙圓燈喔
只是那個下巴我一直覺的很怪

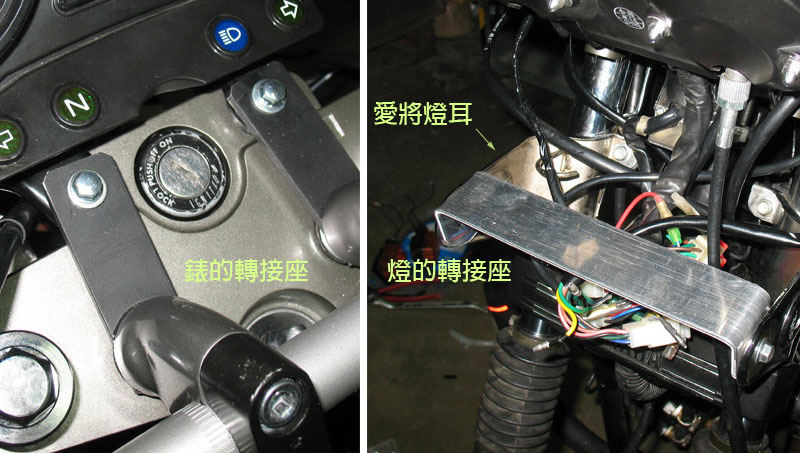

錶和燈的固定座


以前有卡鉗螺絲騎到噴掉的恐怖經驗
所以.......比照廠車.......


最後惡搞 ~ M2R國民帽做成的風鏡
還蠻搭的  哈哈哈哈



以上就是前框的部份
我算是全程參與所以有問題也可以回答和討論


====後框部分=========================
"2010/01/31 更新 後框部份請從最後面開始看"

後框東西比較多

所以放清單比較清楚

01傳統~~疊疊樂

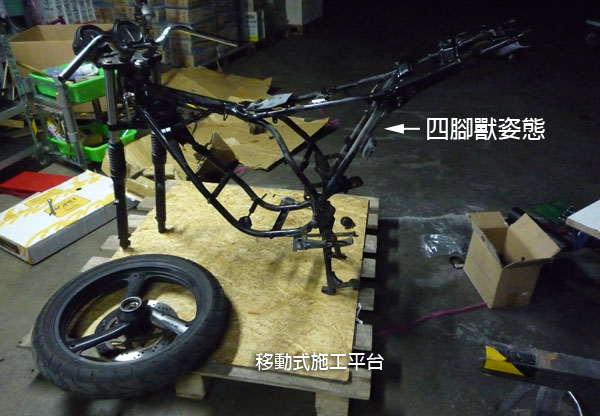

施工現場 ~
很不錯的場地 有音樂有電扇有洗手台
有車庫真幸福
脫光的那台是我的車(不知何時會完工)

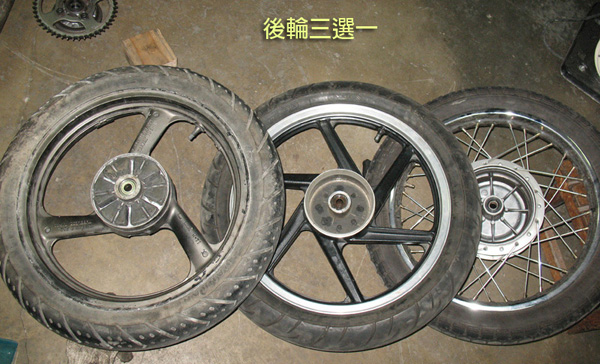

買了後框後發現一些小零件也要一起換成傳狼用的
齒盤要用傳狼的 鎖點和愛將不依樣
傳狼原場39齒  後來找到傳狼改裝用的46齒(YxR做的 Y拍上有)

這顆框和愛將前輪尺寸一樣1.85 把他裝一條100的胎


先塞減震塊~
很緊喔~ 拿飲料杯剪成片狀再抹點油比較好進去


爆炸圖~ 那根套統會把齒座夾在調鏈器上
靠這軸套把齒座夾在搖臂上

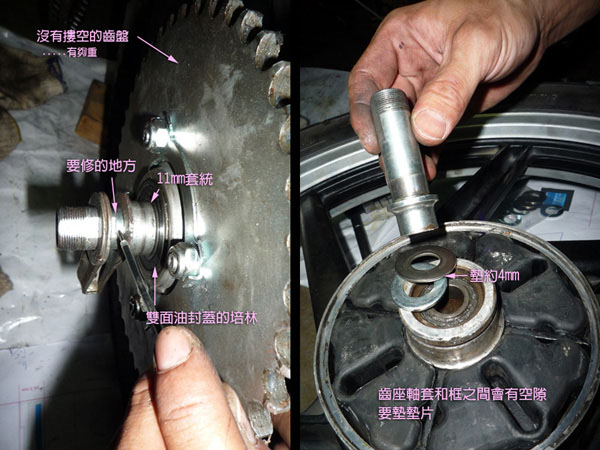

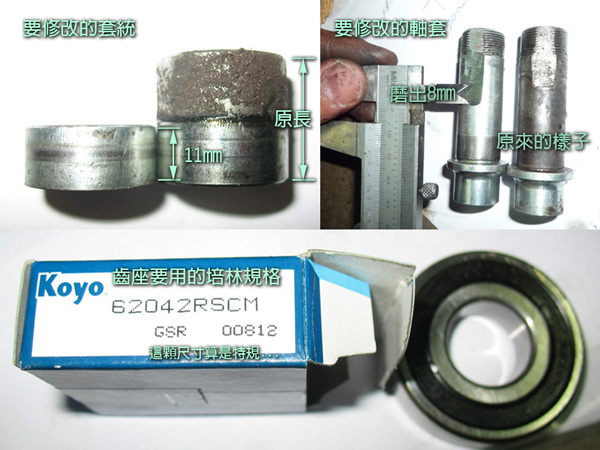

需要修改的部份 比較複雜的就這部份了
傳狼齒座配的培林不能用 中間洞會太大
運氣好剛好找到一顆培林剛好合用
雙面蓋的~ 就不用再裝油封了


對應這顆培林的厚度把套統車到剩11mm讓框置中
其實原本有把相關的數據都量出來寫在紙上
但是完工後開開心心收拾場地腦殘當廢紙丟了
所以這張剖面圖不是正確的比例尺寸但相對配置是對的

由圖看出黃色的軸套會外移 所以軸心會不夠長
螺帽勉強可以鎖 但牙只吃ㄧ半 剛好手邊有FZ軸心就拿來用 ~超長


裝好後的左右邊照片


有人Call in到現場....


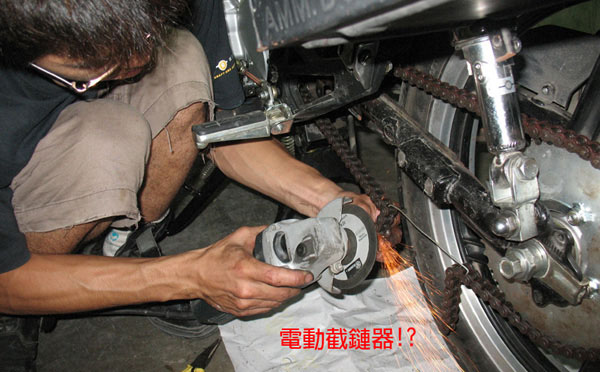

完工後~ 鏈條很鬆


齒盤螺絲打到蓋子


到此這台大眼蛙終於全部完工啦
SR 50  !?

接下來就換我的車要動工囉
整理好再分享(遙遙無期....遠目)



PS: 車主叫"肉鬆" 路上遇到可以打招呼
這台車獨特的外觀應該很好認 ~ 哈哈哈哈

弄完後他說了一句 "改車好累~~ 以後不這樣搞了"
的確~  雖然實際動工改上去只有短短幾個晚上就完成
但是前置作業花了很長的時間準備
剛好我的車也拆光在那邊~可以先用來假組與測量
弄完沒問題後再移植過去就好了
這樣會比較好辦事 原車也可以繼續騎不會停擺

以上是小小心得

==小小結論=========
如果把那4mm墊片墊到 齒座與軸套之間
也許軸套就不會外移那麼多
說不定原廠軸心就可以繼續沿用
不過他對這不在意 反正沒有結構上的問題
所以就這樣啦~




=================================
後記: 2010/01/31  後輪改法二代目

更新動機請見第四頁~ 總之簡化了原來的改法讓拆裝更方便

趁著朋友換鏈條的機會把他的車抓來開刀
大略解說一下  將那支愛將特殊的軸套截成兩段 改變組裝方式成類似fz式樣~
只要後軸心抽出來就可以把整個後輪總成取下了
直接看圖最快 我把整個後框部份做一個總整理
所以有些圖會和原文重複(文字內容有小修改)
雖然整串文章很長~但原文我不想去更動了.順便留做記錄

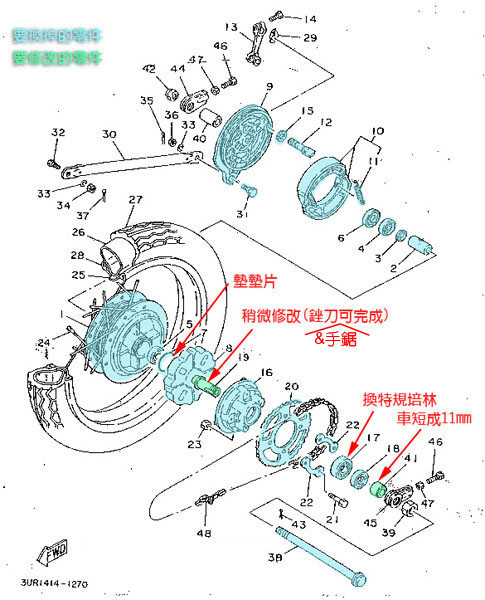

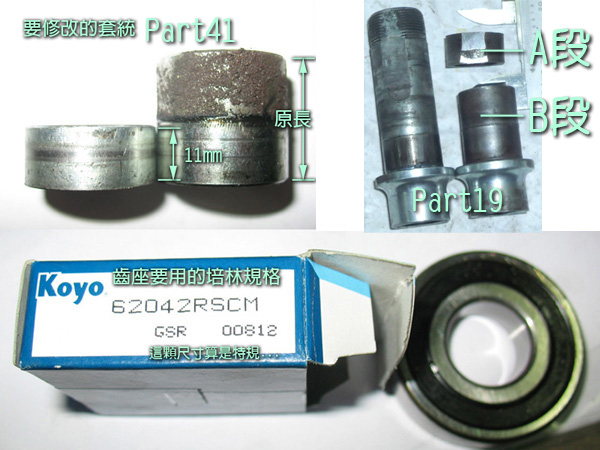

要修改的部份
傳狼齒盤座內的培林不能用原廠配的規格(內環和愛將軸心不合) 要另外買
Part19&41是對應上面零件列表的編號
套桶部分要精準就上車床切
我們對自己手工有些信心~所以直接用手鋸+挫刀

整個總圖解

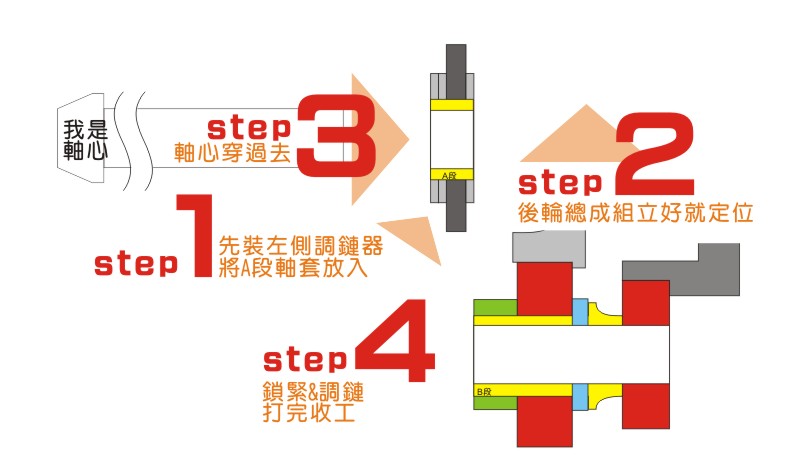

組裝說明~

本來是想把左右兩邊都裝上右邊的調鏈器
但搖臂左右側的條孔其實高度不同~ 所以不能用(拆了就會了解了)
所以多切了A段來先塞在左邊的調鏈器裡
軸心也直接沿用愛將原來的不會太短
其他解說都在圖內了

數據誤差應該在1mm內



最後小小分享
BikeEXIF
一個我覺得很讚的網站~ 有不少精美的改裝車圖片
