[分享] YBR錶(的轉速表)拆解圖

[复制链接]
发表于 2009-4-10 00:32:35 | 显示全部楼层 |阅读模式
前陣子獨跑墾丁回程時發現一塊鐵片從YBR表轉速表的指針中心附近掉下來...
而且轉速在四千附近會卡住,所以就會看到80km/h轉速才四千...XD 不過有時還是會跑上去啦~
騎乘時那塊小鐵片就在錶面上打來打去...........orz 相當的礙眼

於是就請 小黃(ourtyphoon)打達就幫我拆錶了~

圖片請看小黃打達的相簿吧~

http://picasaweb.google.com.tw/ourtyphoon/YBR?feat=directlink#

拆解上不太麻煩~
YBR錶內部組裝緊密度相當不錯,算是顛覆我對對岸製品的印象了!
零件部分接縫組裝很緊湊,看來是不用擔心滲水問題



本次拆錶的原因,不知名鐵片
http://picasaweb.google.com.tw/o ... 5322476017511708162

用8mm套桶拆錶外面的螺絲,補充一下這螺絲的墊片還滿容易鏽的
http://picasaweb.google.com.tw/o ... 5322476292734608738

時速、轉速、油錶是獨立可以分開拆的~
http://picasaweb.google.com.tw/o ... 5322476379889282658

拆的時候要注意
這邊有三個卡榫看起來是用轉的就可以開,只是我們轉不開只好用一字起把三個卡榫推開
http://picasaweb.google.com.tw/o ... 5322476590096936594

這邊比較麻煩
http://picasaweb.google.com.tw/o ... 5322476706307474594
介面似乎有上膠,我們用刀片對三個小開口戳開一點點後拿小隻的一字起一點一點切開

轉速指針,用拔的就對了~小心別拔歪,裝回去時記得裝對方向~
http://picasaweb.google.com.tw/o ... 5322477040061532642

拆到最後在研究那片小鐵片是從哪裡掉出來的...看錶心半天看不出所以然
才發現是轉速指針背後掉下來的...應該是配重的作用吧
http://picasaweb.google.com.tw/o ... 5322477180315457730
原廠是用卡的上去,也難怪會在震動的情形下掉出來~

手邊沒黏著工具,只好用學生的吃飯工具:立可白...了
http://picasaweb.google.com.tw/o ... 5322477229824671538


拆裝時最好把螺絲等零件都放在一塊東西上!
http://picasaweb.google.com.tw/o ... 5322477565137415698



最後把東西照順序組裝回去即可!




YBR錶使用心得:
時速錶與原廠差不多,一點也不快樂,不過作動不是很靈敏的感覺,推測是我馬錶齒輪的問題不是錶的錯
油錶...神準...到底以後再騎不到十公里就要切備用油箱了~(這可能要看人)
轉速表,感覺作動很遲鈍,但是做為參考用足矣,不過把那塊鐵片塞回去以後到四千還是會卡一下才上去orz
優點就是晚上開燈後很漂亮,且因為是黑色的挺低調,上面又有YAMAHA的MARK,可以偽裝成愛將原廠零件...:D


另外裝上YBR錶以後原來鑰匙孔的塑膠蓋銅柱鎖點似乎會偏移一些,裝不上去
就算裝上去會把空檔燈與遠光指示燈擋住一半因此也沒必要裝了~(當然要修掉也是可以的~)


用到的工具:
一字起 小一點、細一點的好...:D
十字起
10mm套桶 三角台鎖錶的螺絲
8mm套桶 錶外殼的四顆螺絲
美工刀
手電筒
像機...裝回去時發現有東西忘記怎麼裝還可以叫照片出來看



最後,感謝小黃大大:D:P
http://picasaweb.google.com.tw/o ... 5322477290705575554

[ 文章最後由 CVN-65 於 2009-4-10 00:37 編輯 ]
回复

使用道具 举报

发表于 2009-4-10 00:38:16 | 显示全部楼层
大大 你好阿 我是常常跟你停在游泳池的藍色追風頭罩愛將啦

都沒機會打招呼  呵呵
回复

使用道具 举报

 楼主| 发表于 2009-4-10 01:01:44 | 显示全部楼层
哈 其時我都會故意停你車旁邊
你車子很好看~
兩台藍色愛將停在一起,路人走過去都會多看兩眼...

印象中你禮拜五都會停在那邊吧
哪天如果你來看到我車子在的話,那我可能在旁邊二樓射箭你可以來找我喇低賽~

(今天要跟大泱去看我的空濾...orz可能遇不到)

對了我是新手~不是大大~去年才牽愛將
都在邊看邊偷學~

[ 文章最後由 CVN-65 於 2009-4-10 01:03 編輯 ]
回复

使用道具 举报

发表于 2009-4-10 09:42:18 | 显示全部楼层
媽~我在這裡._.\~/
回复

使用道具 举报

发表于 2009-4-10 11:30:20 | 显示全部楼层
話說YBR的轉速錶在過了五千轉後 錶上升的速度好像比實際轉速還來的慢~
不知道大大有沒有這種感覺?
回复

使用道具 举报

 楼主| 发表于 2009-4-10 12:07:55 | 显示全部楼层

回應 5# qccd92411248 的文章

有...剛裝時就有這種感覺了...
回复

使用道具 举报

发表于 2009-4-10 13:05:14 | 显示全部楼层

回應 5# qccd92411248 的文章

每次感覺引擎要爆了~也才7-8千轉
(不是聽說愛將最高上8-9千麻)

是這現象麻?
回复

使用道具 举报

发表于 2009-4-10 18:37:32 | 显示全部楼层
原文由 sharkgogo 於 2009-4-10 13:05 發表
每次感覺引擎要爆了~也才7-8千轉
(不是聽說愛將最高上8-9千麻)

是這現象麻?

嗯 沒錯~指針爬的速度明顯趕不上實際轉速
我還以為我的是個案 ;P 不過也沒什麼差 只是好奇問問@@
回复

使用道具 举报

发表于 2009-4-10 19:19:45 | 显示全部楼层
是呀~我也感覺到五千轉後上升超慢的
而在過五千後有時還會「掉轉」或「亂飄」
不知有車友的會這樣嗎?

另一個問題是…
我的油錶指針超「靈敏」
騎乘時只要油有在搖晃
油表就會「跳舞」(比原廠表還嚴重)
而我朋友的ybr表就不會這樣
他的反而在關電門後不會歸零

難道ybr的品質這麼不一嗎???
回复

使用道具 举报

发表于 2009-4-13 15:59:40 | 显示全部楼层
原文由 kobebryant0919 於 2009-4-10 19:19 發表
是呀~我也感覺到五千轉後上升超慢的
而在過五千後有時還會「掉轉」或「亂飄」
不知有車友的會這樣嗎?

另一個問題是…
我的油錶指針超「靈敏」
騎乘時只要油有在搖晃
油表就會「跳舞」(比原廠表還嚴重)
而我朋友的ybr ...


我的上5000轉也會亂飄阿~~
只要換檔~(反正油有被動到)就會開始跳舞~
五檔轉述拉很高了還是依樣在7000轉抖~

可以問一下圖片4的那兩顆螺絲哪裡買的到嗎= =~~跑遍螺絲行都說沒賣..

[ 文章最後由 tedseesea 於 2009-4-13 16:01 編輯 ]
回复

使用道具 举报

 楼主| 发表于 2009-4-15 02:27:09 | 显示全部楼层
那兩顆...用叫的看看?
零件手冊107頁 #18
90109-065A1  BOLT 螺 木全←不會打
回复

使用道具 举报

发表于 2009-4-16 00:42:16 | 显示全部楼层
詩嗚安 一聲
回复

使用道具 举报

发表于 2009-4-28 19:58:55 | 显示全部楼层
我的也是關電後不會規零的
但轉速表很準啊
回复

使用道具 举报

发表于 2009-5-29 02:51:36 | 显示全部楼层
我的油表除了愛跳舞之外~
電門關了也不會歸零...........
我是用電渡版的!!
回复

使用道具 举报

发表于 2009-5-29 21:17:22 | 显示全部楼层
請問有大大用YBR錶  配愛將原廠方燈嗎
若配的話  有要改點什麼的嗎
有大大願意提供圖嗎
回复

使用道具 举报

 楼主| 发表于 2009-5-29 23:14:42 | 显示全部楼层
可能要用洞洞鐵把大燈往前移一些
時速那條線如果不會卡到的話應該就不用移了~
很EASY的 抱歉目前沒圖XD
回复

使用道具 举报

 楼主| 发表于 2009-5-29 23:15:05 | 显示全部楼层
另外我的YBR錶 油表也開始跳舞了 囧
回复

使用道具 举报

发表于 2009-5-30 00:09:12 | 显示全部楼层
回歸便當表吧~(被圍毆)
回复

使用道具 举报

 楼主| 发表于 2009-6-2 00:37:38 | 显示全部楼层
囧 我有在考慮...
話說我的錶拆光了沒?XD
回复

使用道具 举报

发表于 2009-6-2 01:01:00 | 显示全部楼层
这个仪表的生产工厂是天心一器仪表工厂. 可能这个名字不熟悉 但神7 神6航天仪表就是他们工厂生产的 估计这样大家就知道质量了非常不错~

[ 文章最後由 huoche 於 2009-6-2 01:03 編輯 ]

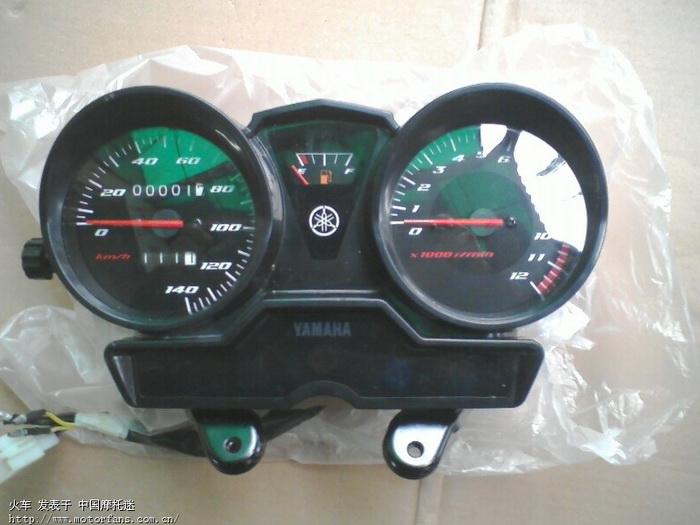

这个是楼主的

这个是楼主的

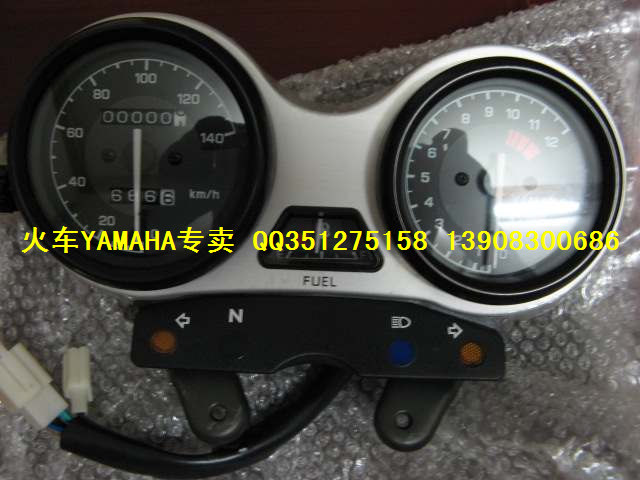

这个是供应巴西的

这个是供应巴西的

这个是我自己用机械的

这个是我自己用机械的
回复
