[分享] 大眼悍上ALTIS原廠LED燈組^^3/8補接線法跟需修改的地方

[复制链接]
发表于 2009-2-28 20:28:43 | 显示全部楼层 |阅读模式
看了論壇上那麼多大大尾燈都上LED的
我也猶豫了好久今天下午終於給我的小黑上LED尾燈囉:
產品用 TOYOTA  ALTIS 原廠的尾燈組 取裡面LED電版跟反射面
給各位大大參考看看囉 直上度蠻高的 只小修ALTIS的反射面一點點
新手發表有錯請糾正喔QQ

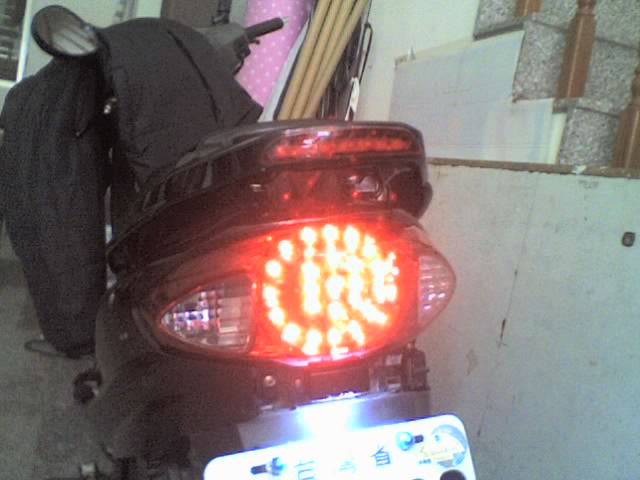

led燈組

led燈組

開小燈

開小燈

led+smd牌照燈

led+smd牌照燈

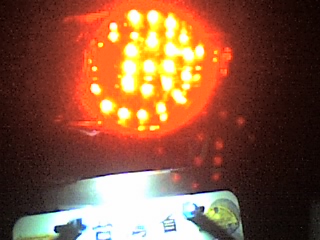

牌照燈照射圖

牌照燈照射圖

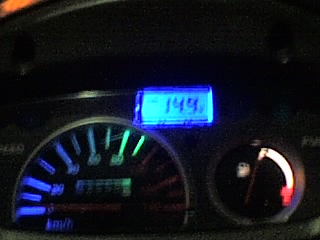

DIY電壓表

DIY電壓表

U型爆閃燈管

U型爆閃燈管


[ 文章最後由 liveandy 於 2009-3-8 18:28 編輯 ]
回复

使用道具 举报

发表于 2009-2-28 23:52:15 | 显示全部楼层
推!完整度不錯.感謝分享~
回复

使用道具 举报

 楼主| 发表于 2009-3-1 11:30:53 | 显示全部楼层
再補上幾張沒裝紅色燈殼的照片直上度99%
只需要修一點ALTIS的反射面上下邊框
據說R1、GTR、F1都可以上喔
牌照燈用6SMD的
材料花了700我感覺挺便宜的:D
回复

使用道具 举报

 楼主| 发表于 2009-3-1 11:34:05 | 显示全部楼层
更正 LED燈組花了350 電壓表350 牌照燈175;P
led的反射面要小修一下紅色箭頭處  這篇是我在另外討論區PO的內容   我轉貼過來 參考看看吧
電路版尺寸為長邊11.5CM 短邊10.5CM半橢圓形量量看吧
F1尾燈跟大眼悍只是差在方向燈修的比較流線應該是不會卡到 你拿尺量量看囉
我是在網路上看到這http://tw.myblog.yahoo.com/mio-m ... =1&sc=1#yartcmt
所以才問我認識的材料行有沒有只賣那個LED總成 他跟我說有阿一個350 二話不說叫他幫我留一個 就把他拿回來裝囉要裝在機車上 光LED總成就夠用囉
我是直接把本來燈泡的頭拉出來接線  找時間買端子頭回來換拆裝比較方便

原本燈泡頭有三條線 咖啡色(小燈) 藍色中間有一條白實線(煞車燈) 綠色(負極線不過看不到這條好像焊在燈座當負極)

所以我直接拉一條黑色的穿過燈座拉出來那個彈簧直接拉到鎖電池盒那塊鐵上 反正負極線只要有搭到你車上的鐵件就可以通電

[ 文章最後由 liveandy 於 2009-3-8 18:24 編輯 ]
回复

使用道具 举报

发表于 2009-3-8 06:47:09 | 显示全部楼层
good job!!!:D
不過不是很清楚如何改?:L
