FZR原廠搖避改3MA

cj6729 · 发表于 2008-11-21 06:40:38

有人知道原廠搖前面多寬嗎??
我之前量忘記了:Q
或是知道3MA搖前面如何改
可以分享一下嗎...
車台連接搖避的軸心 3MA的明顯特別大
用FZR原廠的車套統裝上會不會有什麼後遺症
我的是改3MA後搖+3XV後輪總成

7072680673 · 发表于 2008-11-21 16:01:59

3MA前面是214MM原廠則是205MM

詳情請見改裝版~>72頁 or 請教sadz大(他製作無數張3ma設計草圖了)

sadz · 发表于 2008-11-21 19:12:05

修但幾勒......
那篇原則上是理想狀態
但是跟實際值還是有點出入!!!!
原廠搖臂前面長度為205mm
但是! 除了原本長度之外還有兩個1mm的軸心蓋!
所以不論是任何搖必要修上FZR 前面的"總"長度為207mm (含墊片+軸心蓋)

所以我門要去訂做的套筒的樣式為下圖

訂做套筒的尺寸為下圖

以下是做出來套筒的數據

3ma 原本長度為 215mm
照著數據來說原廠 205mm 所以要兩邊各車掉 5mm
但是 3ma軸心蓋並不是跟原廠的一樣厚反而每邊比原廠多了2.5mm (3ma軸心蓋厚度為3.5mm)
所以我們要把3ma 每邊各車掉7.5mm 修改之後的總長度為 200mm

接下來就是組合圖了~
全員到齊!!! 報數! 1.2.3.4.5.6

遲到的立正!!!!

單兵注意合體!

其他的勒? 摸魚唷?

全體照一張

強行~!!插入...搞屁阿頭都露出來了

合體完成!

左視圖

單兵報告總長為 207mm 可以直上FZR&FZ2

報告完畢!以上.....

目前這些修改好的東西都躺在我房間地上
明日(11/21) 我會準備要上我的FZR
目前不確定是否這樣改是正確的
若有出錯請指教!!!

[ 文章最後由 sadz 於 2008-11-21 20:22 編輯 ]

cj6729 · 发表于 2008-11-21 22:28:49

怎麼好像沒有滾針...
這樣會不會做動不正常@@
想請問一下您配的框是...??

[ 文章最後由 cj6729 於 2008-11-21 22:39 編輯 ]

sadz · 发表于 2008-11-21 22:58:10

喔滾針沒裝躺在一旁休息
框跟你一樣 3xv 4.5吋後框

上滾針!

[ 文章最後由 sadz 於 2008-11-22 00:24 編輯 ]

cj6729 · 发表于 2008-11-21 23:03:50

期待你的滾針照片
和裝上去的完成圖

改這樣需要齒盤外移嗎??
我是聽板上人說可以不用外移才買的..:)

cpklin · 发表于 2008-11-21 23:07:44

你是不是少了軸承阿
你的套筒是懸空的耶
沒有軸承
你的車重是由軸心蓋支撐
你不要命了嗎?

sadz · 发表于 2008-11-21 23:27:09

回覆給:翼斬

我是看過有兩位車友有裝都沒有前齒外移

回覆給:小林

抱歉我命還要
我只是沒有照而已晚一點再補圖

abrahamese · 发表于 2008-11-21 23:59:50

恩...確實一般說的205mm是指，原廠FZR搖臂內部的"長套統"而不搖臂"接車台總長"。
一般都會誤解成總長。

恭喜搞定了阿，我記得你籌備了很久。

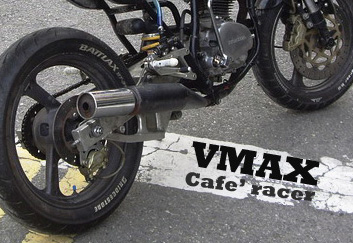

朋友的車也搞定了，配小螃蟹。

[ 文章最後由 abrahamese 於 2008-11-22 00:07 編輯 ]

sadz · 发表于 2008-11-22 00:39:13

漂亮耶...小螃蟹!!
印象之中這台是??運動郎???
之前好像有拜讀過V-MAX大大的網頁

rossikuo · 发表于 2008-11-22 12:49:49

原文由 sadz 於 2008-11-22 00:39 發表
漂亮耶...小螃蟹!!
印象之中這台是??運動郎???
之前好像有拜讀過V-MAX大大的網頁

裝好沒啊？？
搞張圖來看看..
後照鏡到了...
CALL我吧

:

a632 · 发表于 2008-11-22 20:58:38

樓上大大;套筒熱處理一下會更完美滴

搖臂加一個黃油嘴那就更棒

[ 文章最後由 a632 於 2008-11-22 21:05 編輯 ]

sadz · 发表于 2008-11-22 22:48:10

回覆給: PIZZA阿國
我看我十二月有駕照在去找你拿好了(比較方便)
現在還在吊銷當中= =
今天搞一整天搞的差不多了不過還是有四個地方有點小問題
忘了代相機改天補圖

回覆給:翼斬
我今天是弄上去了
不過有幾個小問題跟你說一聲
1. 我多連桿都適用原廠的 (多連桿狗骨頭 ) 會變很翹不過我還蠻喜歡的
2. 上後框的時候在框跟卡鉗座那邊我似乎有少一個套桶你在安裝時可以注意一下
3. 我目前還沒上後卡鉗因為扭力桿的關係改天解決在分享
4. 同上卡鉗的問題如果你不上3ma後卡而是要用B牌或是別的卡鉗那座卡鉗座時注意一下鎖點這樣可以省去扭力桿的問題
5. 我後輪bt39 150 +EK 520 黃金油封鏈會小打前面的鍊條蓋所以我不裝鏈條蓋= =
6. 我用EK 520 黃金油封鏈買新的需要截個4~5目(數字不確定抓大概) 下來所以估計鍊條目數在 113~116 附近
以上給你做參考改法不同遇到問題不同
有心都可以解決土炮無敵的
若還有什麼問題可以加我MSN討論

7072680673 · 发表于 2008-11-22 23:24:07

圖文並茂，精心回覆！

真精華...存檔複製下來!

太經典囉!!! 推+1

cj6729 · 发表于 2008-11-23 00:35:59

請問你MSN是....??

sadz · 发表于 2008-11-23 01:07:51

靠杯...現在詳細資料裡面沒有....
我PM (發送私訊) 給你

freetomove · 发表于 2008-11-23 01:38:46

猴~~~~還沒收工就罵髒話.....

這是輪到你沒特異功能了吧!!~~~

sadz · 发表于 2008-11-23 01:42:17

x的 = = 都忘了........
話說被gm鎖帳號一個月快要可以開通了.
我好想上線

gpxaboy · 发表于 2008-11-27 23:59:30

不好意思!!想問一下!!改上這組阿!!3MA原廠的卡鉗座連桿的前端是不要再車台上焊一個鎖點?
因為照片上看來看去3MA搖臂上~似乎沒有連桿的鎖點...(翻閱無數的3MA搖臂照片..)

sadz · 发表于 2008-11-28 01:55:26

回覆給:阿凡
恭喜你你答對了!
三媽原本的卡前連趕是連接在車台上的

<圖裡紅色框框>

正如同你所說的 " 3MA原廠的卡鉗座連桿的前端是不要再車台上焊一個鎖點? "
目前我是還沒有去修這問題
應該下個月吧
預計就是再三媽搖臂前端多焊出來一個鎖點來合連桿
如果不行
那可能就是要打算去作卡鉗座了
不過有車友改上並且以解決這問題
我印像中有三位
若要貼圖還得先得到他們同意!

[ 文章最後由 sadz 於 2008-11-28 01:59 編輯 ]
