主旨︰本篇為給想自行更換燈泡或是LED狼牙棒的朋友們參考更換的方法~
補述︰因本次維修時天氣不佳,所以就沒有拍後燈在車上拆卸的部份，
所以會使用文字述說拆卸過程→先將後座墊取下，再將前後座墊中的隔板取下，
再取下前座墊,再取下兩邊側整流罩，再取下後燈上方小蓋，此時車輛的後上部已
是裸露的狀況了~再來就是拉開後燈的線組,取下螺絲及螺帽，就可向後方取出後燈
燈具了喔！
一般更換燈泡只要取下後座墊就可以了，我是要另要加裝燈具進去所以才拆下的喔~
所需工具︰
六角扳手，10號梅花扳手，10號套筒扳手，12號套筒扳手，剪刀，斜口鉗，尖嘴鉗...
5mm熱縮套管，紅黑細電線，散光型LED燈泡，100歐姆電阻...
後燈正面
後燈背面含線組
後燈線組
燈座，向右旋緊，向左轉鬆，此圖為轉緊的狀態，三角箭頭朝右。
向左旋轉，搖一搖就可取下了。
取下的燈座和燈泡。
燈具上的卡榫，如果你只是要換燈泡的話，不需要拆卸此部份。
卡榫上及燈具接合處會有滿滿的防水膠喔！拆卸時請注意別拆破了，
如果沒有熱風機，也可用吹風機代替一下，要不只能慢慢挖了！
燈處接合處，圖中已將防水膠刮掉了。
燈具前後分解圖
換燈泡時，左手拿著燈座，右手向下按壓並朝左旋轉就可取下燈泡了喔！
剎車燈泡是使用雙蕊的喔！
裝回時，燈泡的兩側有凸點，兩側對準後插入並按壓朝右旋轉。
如果你是使用市面上有的LED狼牙棒燈泡，也是使用相同的燈腳，所以
固定方式是一樣的。
自製土砲LED燈組
LED燈及電路板
照明分為上下兩側，小燈亮為上兩排下一排，剎車燈亮為下二排上一排。
側面圖，土砲做的燈具固定架，算好大約的角度及大小切割並將電路板
固定上去，中間挖個洞是想用螺絲固定用的。
線組整合為一條黑線負極，兩條紅線-剎車及小燈。
電路板背面線路圖
電路板背面線路圖-另一個角度
準備放入燈具中了喔！先將線組穿過燈具。
調整好角度
下方的視圖，本來很煩惱如何固定電路板，後來一氣之下，將燈具套上去
之後竟很剛好的固定住了~省得我再鑽洞了！
完成了~
背面圖

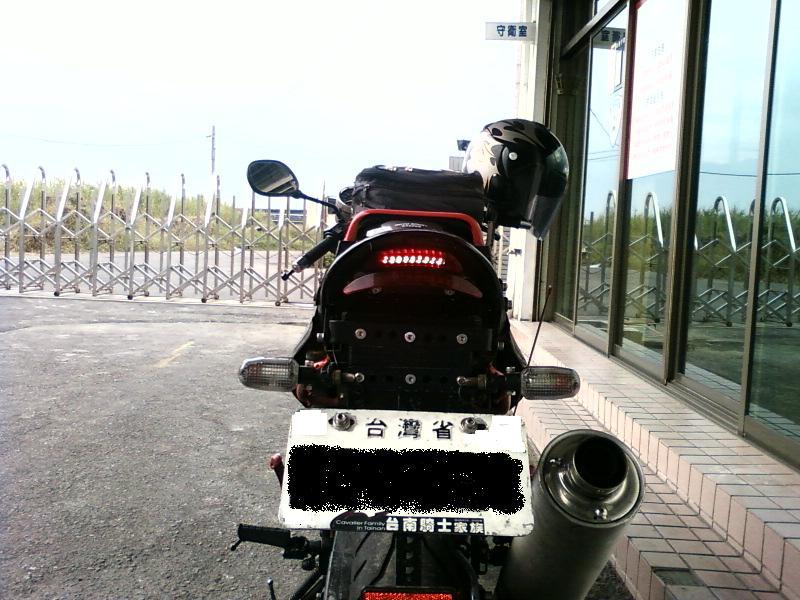

這是後方亮小燈
後方亮小燈，上兩排。
小燈亮時下方亮一排。

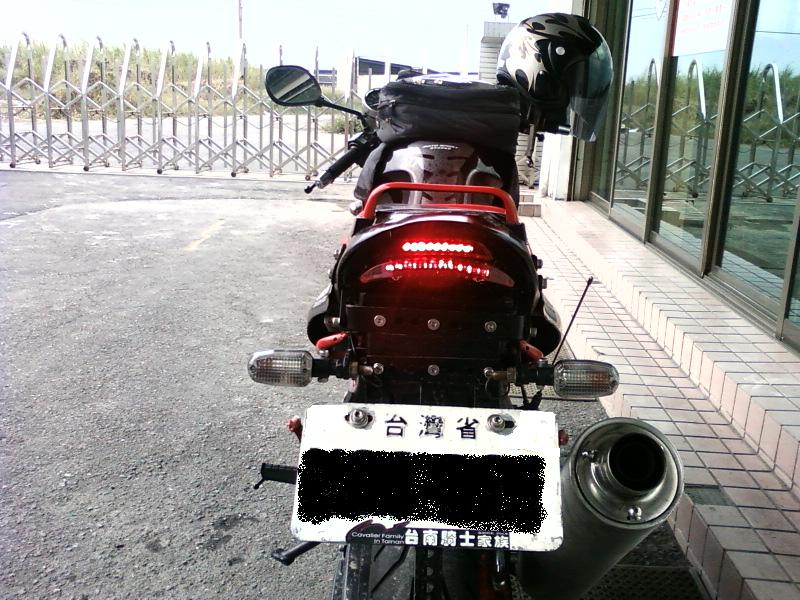

按剎車時是三排全亮，剎車燈是上一排下二排。
最後就不上膠了，直接用黑色絕緣膠帶封起來防水了，方便以後維修~
以上，為Duck本次的後燈維修亂搞記，各位車友如有其它的方法或是建議也請提出
來給大家參考喔~
這次再拆裝時後燈殼有點損傷，所以我要再重新修復，修復完畢再po上來給大家參考，
這次修改完後視覺質感一定很好。
感謝大家閱讀本頁~ |
