[教學] 『愛將更換 緩衝橡膠 紀實』

[复制链接]
发表于 2014-9-1 23:54:26 | 显示全部楼层 |阅读模式
本帖最後由 朝氣 於 2014-9-9 00:33 編輯

前言:
首先感謝各位前輩們在版上的經驗分享與指導。為傳承「自己愛將,自己修」的精神,所以希望藉著這一篇小小的圖文分享,
以供各位參考。本文的主題是『愛將更換 緩衝橡膠 紀實』

更換時機:齒盤與輪轂有間隙。亦即齒盤已經向前傳動,但是輪轂卻沒有同步轉動。

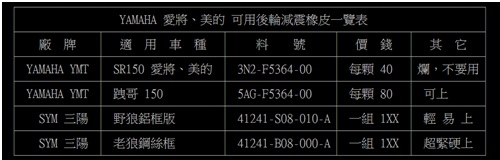

料件比較:
                          參考文獻:作者 NSRC https://www.ptt.cc/bbs/biker/M.1321588833.A.0B9.html

本文:

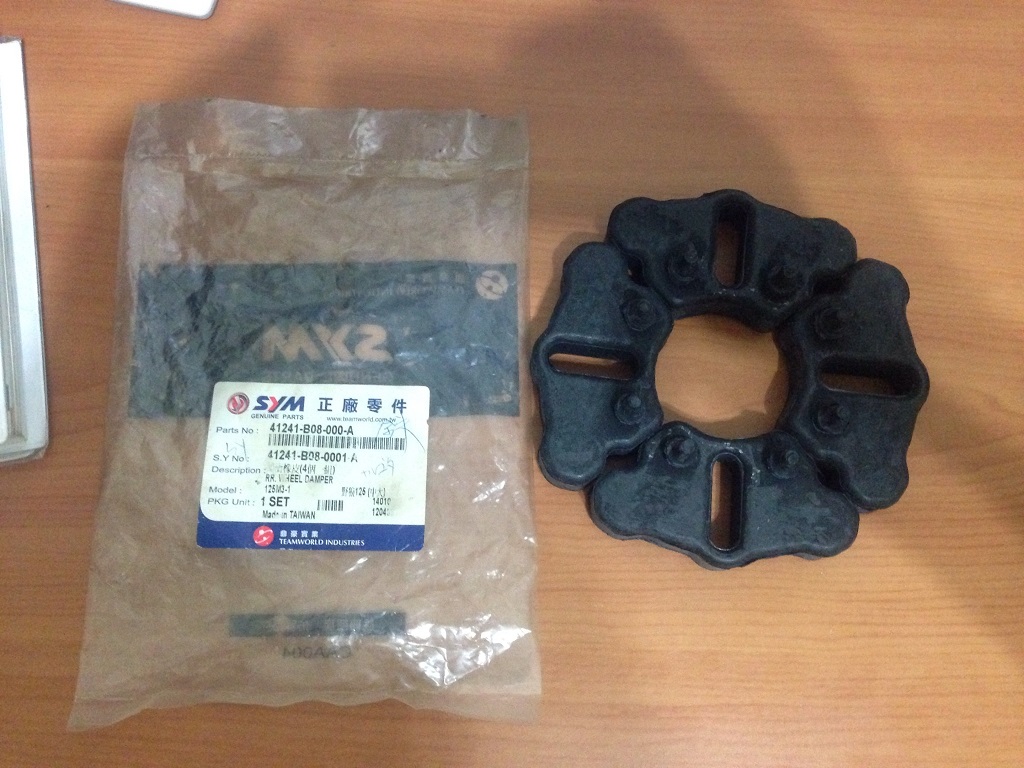

                小弟所選擇的料件為  野狼鋼絲版  的緩衝橡膠。

       STEP : 1
       卸除軸心螺帽上的插銷(如果你的還在的話)

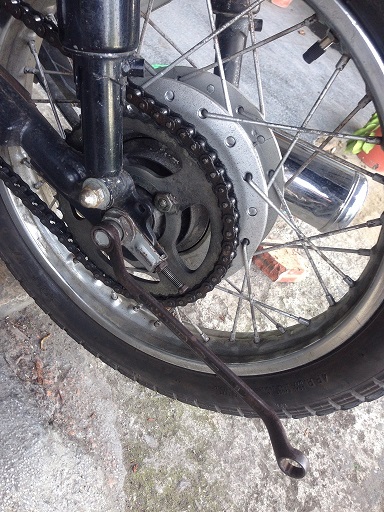

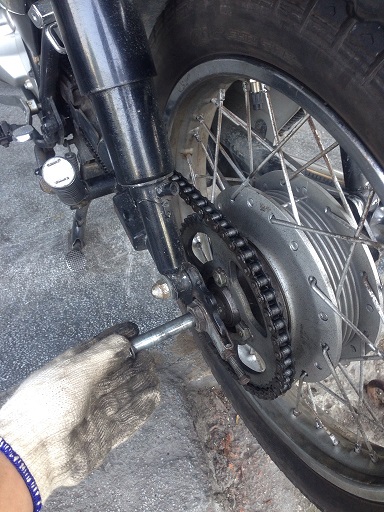

▼拆卸軸心右側螺帽

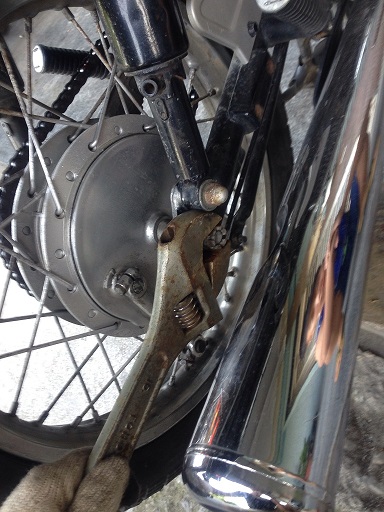

▼可搭配扳手固定左側軸心

       STEP : 2

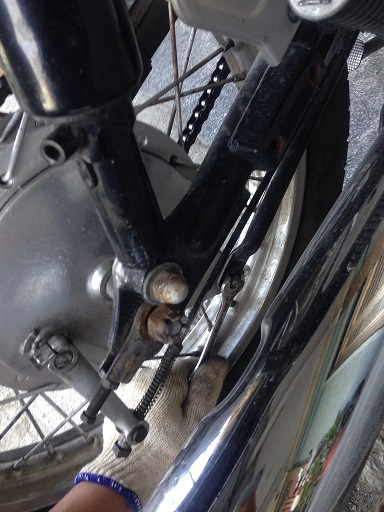

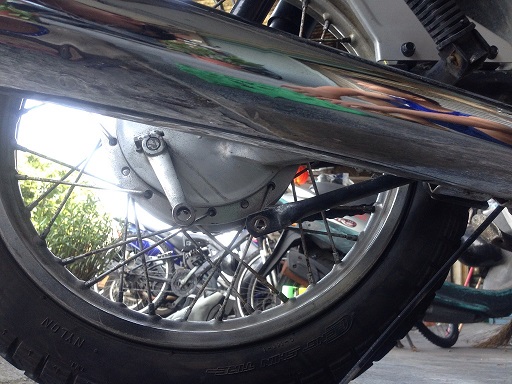

▼拆卸煞車牽力桿螺絲 & 煞車轂定位臂


▼如下



       STEP : 3
      ▼慢慢的抽出軸心,不要整個拔出來喔

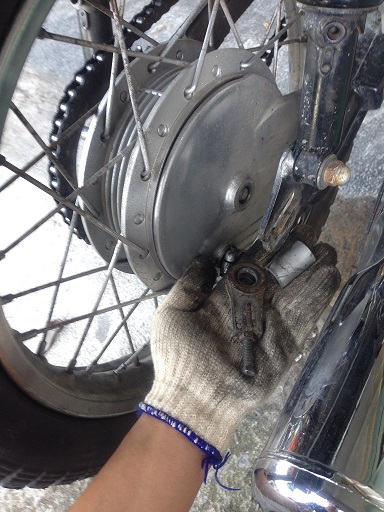

▼接!  右側的套筒要收好



       STEP : 4

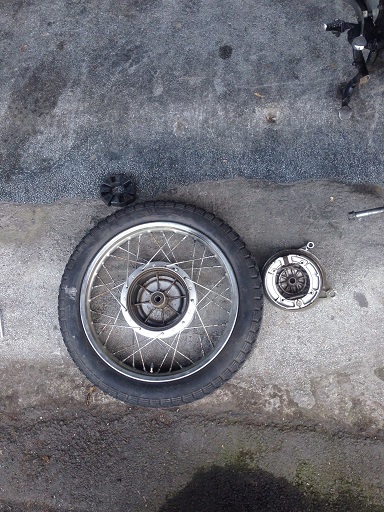

▼階段性任務完成

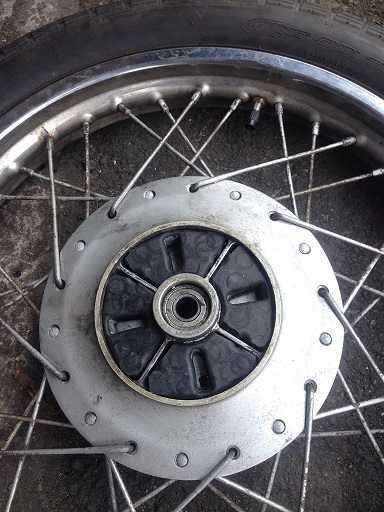

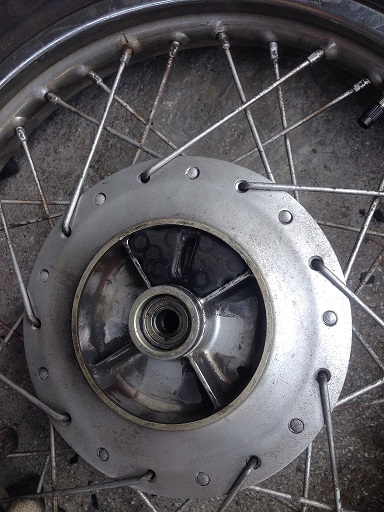

  ▼努力的目標(多出來的外緣需要修剪掉)



       STEP : 5

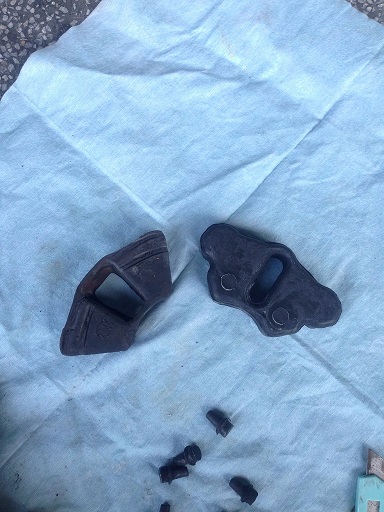

▼左側為愛將料件,右側為野狼料件

[size=13.63636302948px]

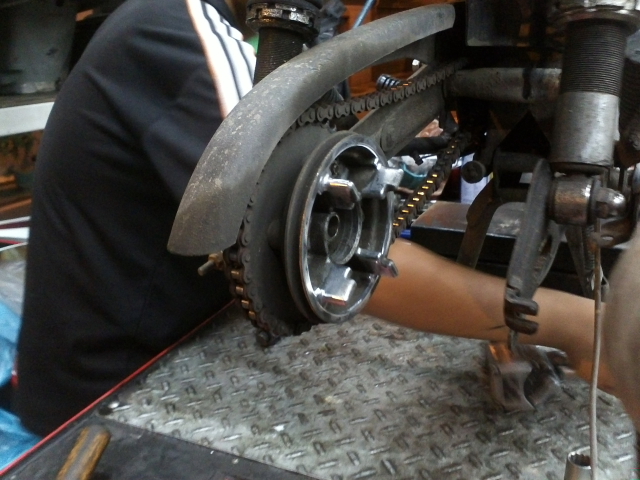

▼野狼的示意圖,  從緩衝橡膠中間孔洞大小可明顯得知。間隙產生的主因



[size=13.63636302948px]          STEP : 6


▼切割完成,塞入。

[size=13.63636302948px] 10658263_767205810003402_1394940113_o.jpg


[size=13.63636302948px]▼多放一點感情,敲進去吧!

[size=13.63636302948px] 10650398_767202050003778_238253204_o.jpg



[size=13.63636302948px][size=13.63636302948px]       STEP : 7
[size=13.63636302948px]
安裝方式,請反向操作即可。
值得一提的關鍵步驟如下圖

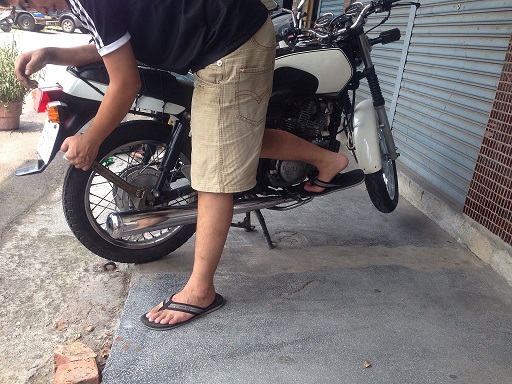

▼踩住煞車,再鎖緊右側螺帽。


原因:當左側大螺帽鎖緊時,利用煞車力道將右側拉緊達到左右對稱,
再固定右側螺帽,並且使來另片平貼煞車鼓。(要先旋轉輪胎喔)



致謝:
愛將騎士團(YAMAHA SR150)GO!!! 的各位前輩指導 !!

评分

4

查看全部评分

回复

使用道具 举报

发表于 2014-9-3 16:50:47 | 显示全部楼层
曾經騎過五年,這東西都沒壞

應該跟每個人的油門操作很有關係
回复

使用道具 举报

发表于 2014-9-3 17:41:19 | 显示全部楼层
後輪減震塊有分鋁框跟鋼絲框版本

反正那個東西也便宜_可以固定時間更換_順便用噴槍清粉塵
只是要拆後輪稍嫌麻煩了點
回复

使用道具 举报

 楼主| 发表于 2014-9-9 00:45:02 | 显示全部楼层
b_man 發表於 2014-9-3 16:50
曾經騎過五年,這東西都沒壞

應該跟每個人的油門操作很有關係

謝謝您的答覆。其實小弟也剛接手這一台愛將不久。
無法得知歷屆車主的行車習慣,只知道他不行了
故 換掉!! XDD
回复

使用道具 举报

发表于 2014-9-17 13:41:35 | 显示全部楼层
怎麼感覺〝圖說〞都那麼孰悉??
回复

使用道具 举报

发表于 2014-10-11 00:51:10 | 显示全部楼层
看了這篇文章之後
小弟也換上了野狼鋼絲哈姆的減震墊
可能修的形狀沒有很完美,我只有美工刀
修形狀就花了不少時間
換好之後後輪抖動沒有了,騎起來真順~
回复

使用道具 举报

 楼主| 发表于 2014-10-11 01:13:52 | 显示全部楼层
william 發表於 2014-9-17 13:41
怎麼感覺〝圖說〞都那麼孰悉??

威廉哥
謝謝你的指導(FB)啦。
託你的福,小弟才有勇氣拆後輪。以後不會怕了 哈哈

评分

1

查看全部评分

回复

使用道具 举报

 楼主| 发表于 2014-10-11 01:14:42 | 显示全部楼层
阿捷~ 發表於 2014-10-11 00:51
看了這篇文章之後
小弟也換上了野狼鋼絲哈姆的減震墊
可能修的形狀沒有很完美,我只有美工刀

我也是用美工刀慢慢切!!!
有累到...不過爽度真的100%
回复

使用道具 举报

发表于 2014-10-19 21:10:18 | 显示全部楼层
感謝大大的照片分享~~~拆後輪真的是需要很大的.....力氣!!!!想到我就軟了XDDD
回复

使用道具 举报

发表于 2014-10-20 23:33:29 | 显示全部楼层
i1221peter 發表於 2014-10-19 21:10
感謝大大的照片分享~~~拆後輪真的是需要很大的.....力氣!!!!想到我就軟了XDDD

放心我一隻手使不上力都能自己拆了
沒問題的~~~

点评

佩服佩服~~改天我也來試看看!!  发表于 2014-10-23 14:36
