[問題] FZR 轉速表元件圖(完成)

[复制链接]
发表于 2014-4-9 01:38:57 | 显示全部楼层 |阅读模式
本帖最後由 stw_shadow 於 2014-4-12 01:52 編輯

剛才又拆了一組備料的FZR轉速表,這次是燒掉的轉速表,有的燒的焦黑看不太清楚。

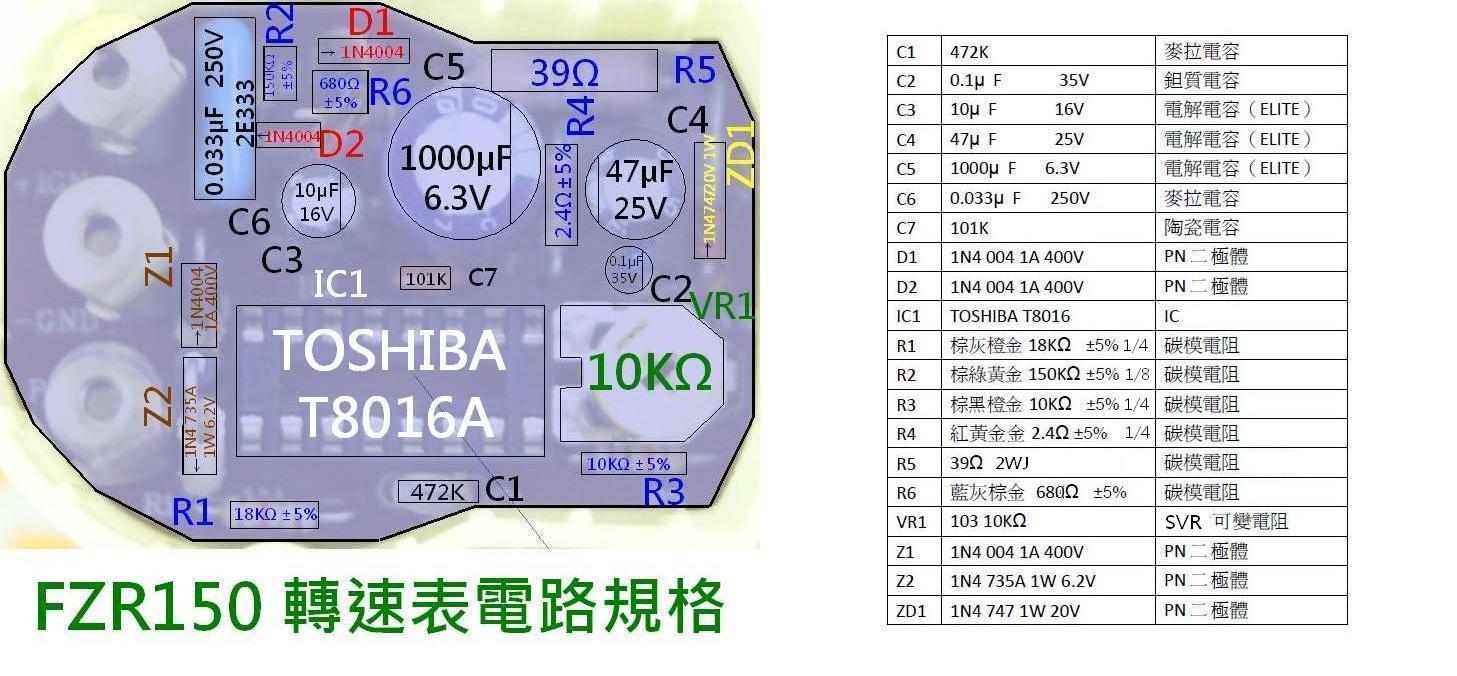

順手畫了一下元件對照圖,有幾個看不到的,之後再補,還是有人早畫好了?

分享一下吧 。過30歲看小字居然看不清楚,慘~_~




呵~補完了,如果有bug,就再修正 :)
歡迎任何人有想要maintain的都可以幫忙修正~
或是有電子相關科系的朋友可以幫忙想怎麼讓電路更加耐用~

我想有的規格還是有寫錯,因為電路焦黑了,多少會誤判,圖片歡迎大家修改取用。
可以留給未來有需要的車友繼續加油^^

電容類:
[C1]麥拉電容 472 1顆 ( 0.0047µF )
[C2]鉭質電容 0.1 µf / 35V 1顆
[C3]塑膠電容 10µ/ 16V 1顆   ( 推薦用 10µF / 50V )
[C4]塑膠電容 47µf / 25V 1顆 ( 推薦用 47µF / 50V )
[C5]塑膠電容 1000µf / 6.3V 1顆 ( 推薦用 1000µF / 25V )
[C6]麥拉電容 2E 333 1顆 ( 0.033µF / 250V )
[C7]陶磁電容 101 1顆 ( 101=100pF=0.0001µF )

電阻類:
[R1]棕灰橙金 18KΩ  1/4 w  ±5% 1顆
[R2]棕綠黃金 150KΩ  1/8 w  ±5% 1顆 ( 建議可以用 1/4 w 的 )
[R3] 棕黑橙金 10KΩ  1/4 w  ±5% 1顆
[R4] 紅黃金金 2.4Ω 1/4 w  ±5% 1顆
[R5] 橙白黑金 39Ω 2 w ±5% 1顆
[R6] 藍灰棕金 680Ω  1/4 w  ±5% 1顆
[VR1] 可變電組 10KΩ 103 1顆

二級體:
[D1、D2、Z1]1N 4004 1A 400V 共3顆   ( 推薦用 1N 4007 )
[Z2] 1N 4735A 1W 6.2V  1顆
[ZD1] 1N 4747 1W 20V 1顆

IC:
Toshiba T8016A 1顆

有錯就早點提出修正^^~

最後維護位置請參考:http://3wa.tw/blog/blog.php?uid=shadow&id=1694&bk_id=4

感謝:sahwxwke356DREAMPOWER 的修正~
晚上回家組看看^_^~

评分

8

查看全部评分

回复

使用道具 举报

发表于 2014-4-9 09:48:04 | 显示全部楼层
我36了也小字看不清楚,太近也不太清楚
近視800左右
有點老花眼的樣子了
回复

使用道具 举报

 楼主| 发表于 2014-4-9 09:58:06 | 显示全部楼层
昨晚有些零件,像基納二極體上的字,
我得先用相機拍,再相機裡看,捲到最大
我看真的得備一個放大鏡了 GG
回复

使用道具 举报

 楼主| 发表于 2014-4-9 11:17:02 | 显示全部楼层
目前就差中間最大顆的那個電容,我的爆漿破皮了,有人知道是多少uf嗎~?
回复

使用道具 举报

发表于 2014-4-9 13:37:11 | 显示全部楼层
中間最大顆的電解電容1000uF 耐壓6.3V
回复

使用道具 举报

 楼主| 发表于 2014-4-9 14:24:02 | 显示全部楼层
sahwxwke356 發表於 2014-4-9 13:37
中間最大顆的電解電容1000uF 耐壓6.3V

收到~3Q
回复

使用道具 举报

发表于 2014-4-9 16:49:24 | 显示全部楼层
本帖最後由 DREAMPOWER 於 2014-4-9 20:07 編輯

有幾個地方有出入 有少
參考比對一下......
接下來出大修包好了......是說也不太會整組壞光光......還是壞哪 修哪好了

评分

3

查看全部评分

回复

使用道具 举报

发表于 2014-4-9 21:27:07 | 显示全部楼层
472K那一顆,銀色的看起來像是鋁箔,外殼又感覺像是樹脂之類的,去查層積電容又什麼都查不到"XD(好像是叫積層電容,主機板上常看到的一整排銀色小東西)
我憑外觀去找,在左岸網站找到叫「紙介電容」,專業名詞應該是叫「金屬化"聚丙烯膜"電容」(因為是左岸網站所以用應該)
電路板上的那一顆長那個樣子,貌似是很古老的東西,所以基本上找不太到?(因為在台東找,台東什麼都沒有)
然後「金屬化聚丙烯膜電容」簡稱mkp、cbb、mpp,大概是長下面這個樣子
雖然長得像麥拉,但是性質上是不同於麥拉的,所以不能通用

沒屋頂上面有賣,但是只有1600V的...有點寬,等賣家回應看看有沒有400V的@@
最近剛好也打算全部重焊,結果就剛好冒出這幾篇了
回复

使用道具 举报

发表于 2014-4-9 21:48:02 | 显示全部楼层
本帖最後由 DREAMPOWER 於 2014-4-9 22:00 編輯
doordoor 發表於 2014-4-9 21:27
472K那一顆,銀色的看起來像是鋁箔,外殼又感覺像是樹脂之類的,去查層積電容又什麼都查不到"XD(好像是叫 ...

聚酯膜電容
剛剛去光華源達買
小姐說右邊的是很久以前的形式 現在的就是長上圖左邊這樣......
跟搜尋 所謂麥拉電容 的麥拉=MYLAR最初是杜邦的一項專利名稱 指的是聚酯薄磨 polyester film
後來這種材質廣泛使用在電容中當絕緣物質.......用這種材質的 就叫 麥拉電容 .....所以 買麥拉電容是沒有錯的

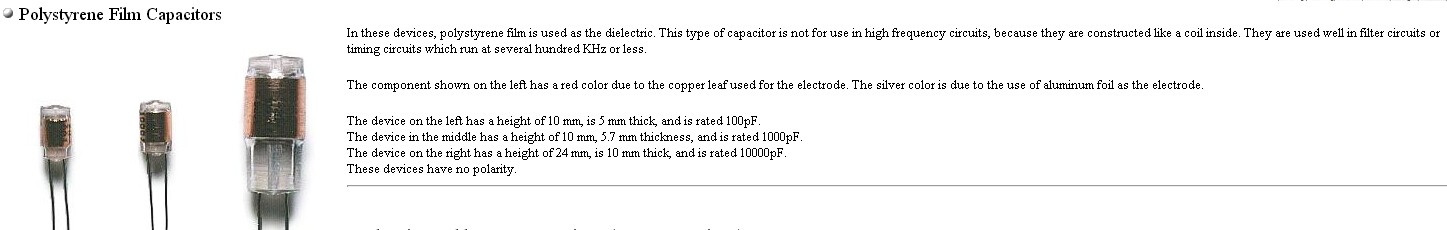

聚苯乙烯薄膜電容 是上面這種 有一些使用限制 看起來不是板子上的那顆
