[分享] 側蓋鎖片斷裂重整分享

[复制链接]
发表于 2013-12-27 17:17:49 | 显示全部楼层 |阅读模式
本帖最後由 陳俊宏@FB 於 2013-12-27 17:20 編輯

今天12月初從二手車行購入一臺 1996年愛將回來整理,
謎之音: z 愛將版看太多的下場....

本人沒什麼修車技術,所以圖中如果有錯誤還請各位前輩指正(先消毒)

二手車行的處理大家是非常熟悉了,
但是那不是本篇重點,本篇重點在DIY...
狀況如下:側蓋鎖片早就被二手車行的弄斷了,
如果買新的側蓋,漂亮是漂亮...我要花一張小朋友太吐血了,
而且我的側蓋還好好的,又沒壞,
再說平常都是在玩3D列印,既然有這個優勢,
本人當然得充分利用,話不多說來看本篇患者症狀。

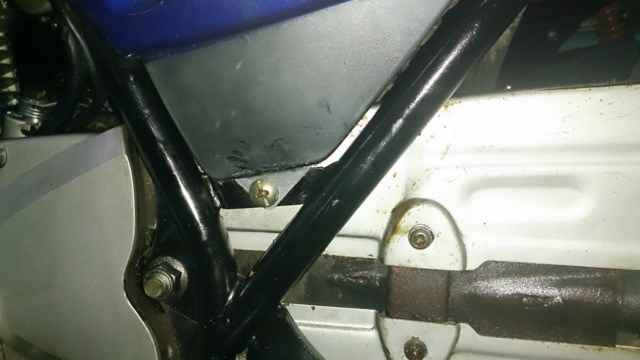

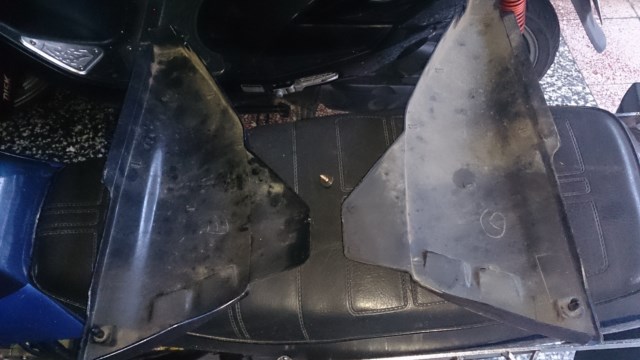

1.狀況一 鎖片斷裂  - 髒兮兮

鎖點斷裂

鎖點斷裂

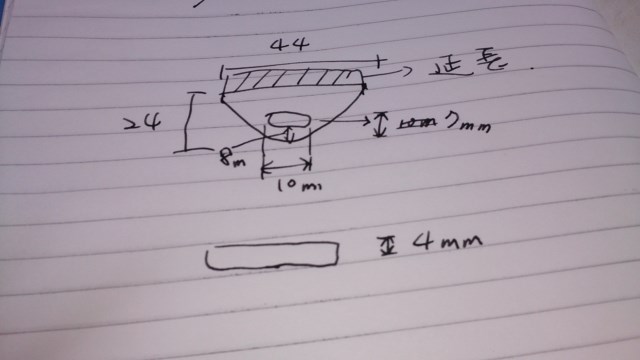

2.把捲尺拿出來開始畫草圖囉...很醜

草圖

草圖

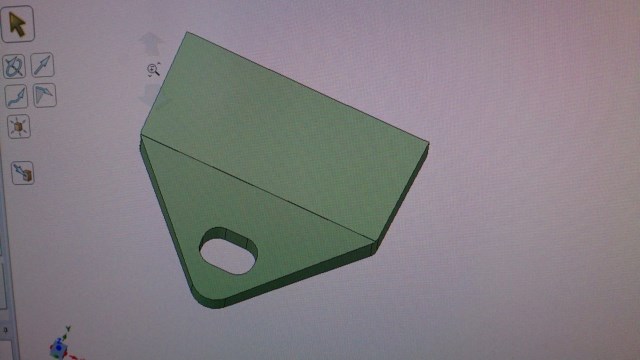

3.來去變成電腦的圖

電腦圖

電腦圖

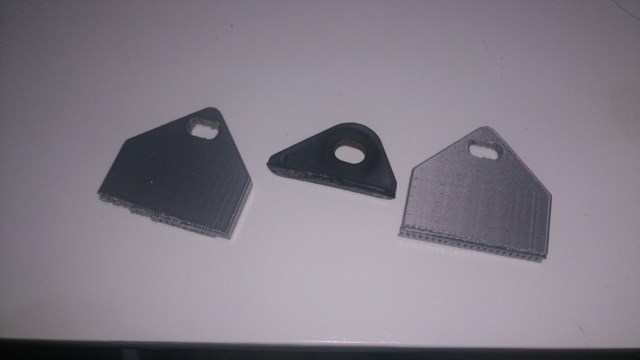

4.經過一段時間的列印.....東西出來啦! 故意做比較大,矽利康比較好黏,本人手工藝很差

成品牌排站

成品牌排站

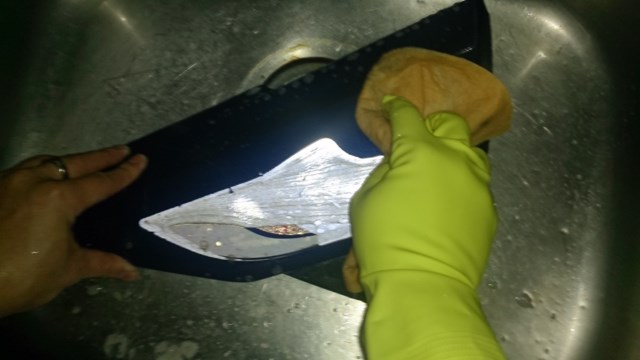

5.在來去洗一下髒兮兮的側蓋

洗側蓋

洗側蓋

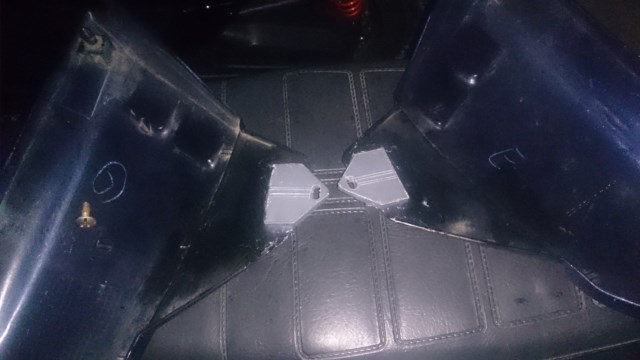

6.稍微對過鎖點後,接著用矽利康亂塗一通...我其中一個鎖點還對到歪掉...
   真的都是亂塗......

黏上側蓋

黏上側蓋



7.等待一天乾掉後,把他鎖上去就大功告成啦!!

完成

完成


報告完畢

後記:目前正常使用中,矽利康的緩衝跟黏性都還不錯,我用酸性的。
土砲精神持續延燒中.....

也許下一篇分享夫人幫愛將做外殼皮套......


评分

3

查看全部评分

回复

使用道具 举报

发表于 2013-12-31 19:04:39 | 显示全部楼层
給你拍拍手
愛將土砲精神的傳承者....
