自製數字型LED時速表，非囀速表

fzr_7

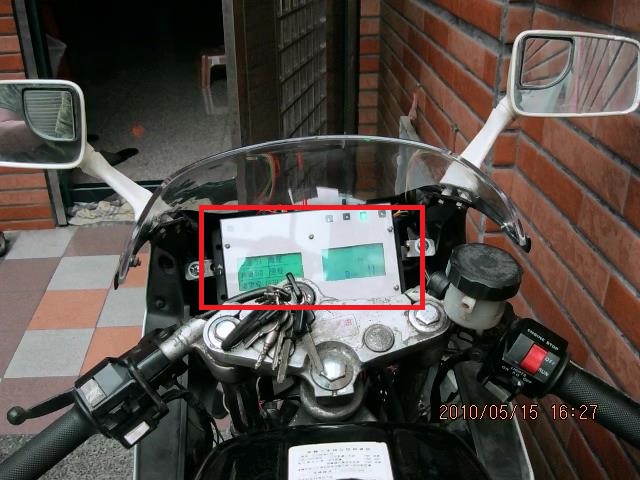

時速表需要修改程式，因為我是以輪胎一圈和幾顆感應磁鐵為計算單位，下面會仔細說明懂一點程式和電路的可以把時速表輸出送到之前發表的LCD 16x2轉速表，然後在LCD 16x2上一起顯示轉速和時速

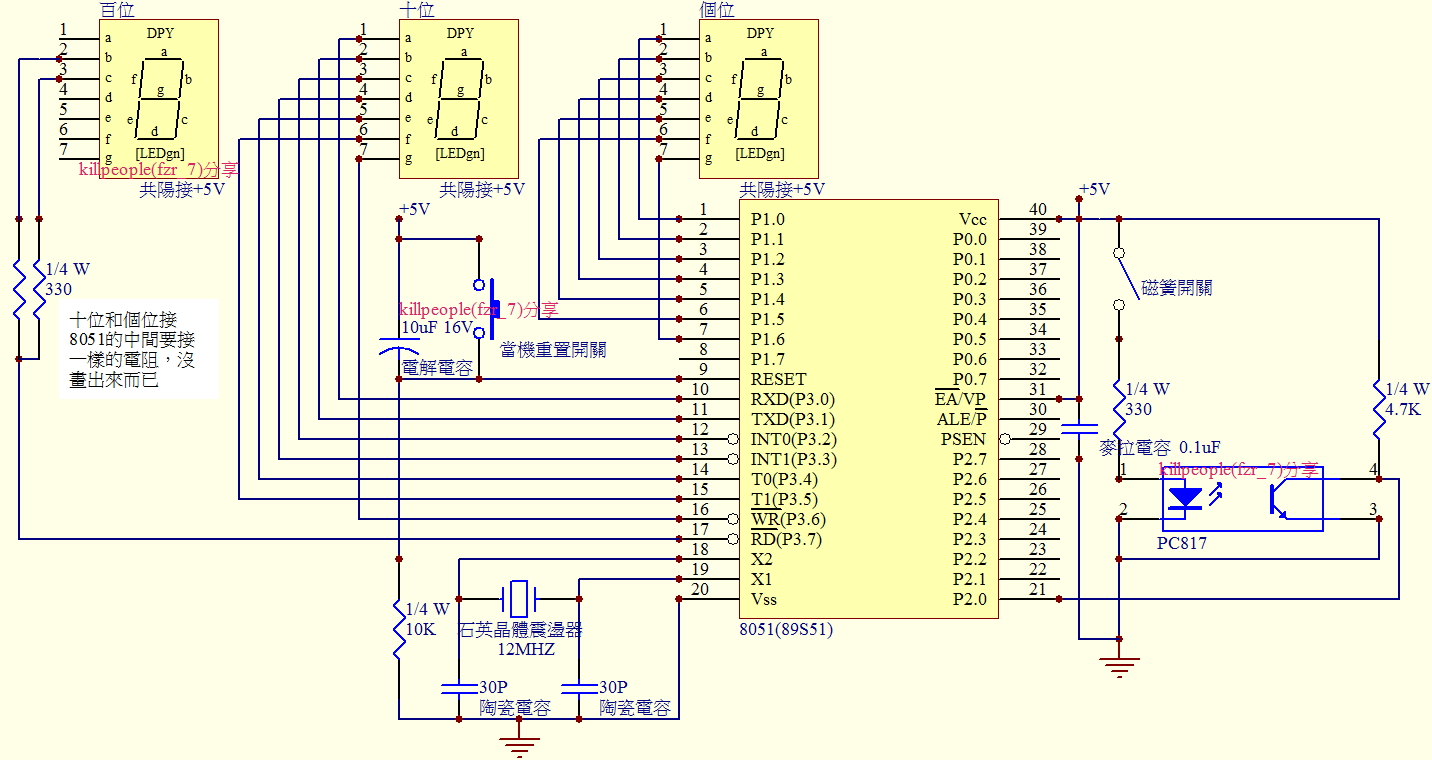

電路圖，2009年做，價錢方面大約300以內


功能說明

• 顯示0~199，無法顯示超過200，可修改電路和程式就能超過，顯示改變時間以反應時間而定
• 以1為單位加減，新舊差4以上才以3為單位加減，不是抓多少就顯示多少
• 反應時間1.16秒(1 km/h)、0.011秒(100 km/h)、0.0058秒(199 km/h)
• 準度請自己以GPS判斷，至少比原廠快樂表準，像我FZR的二代原廠表14X，這個表顯示12X，用轉速和齒比去算也是12X

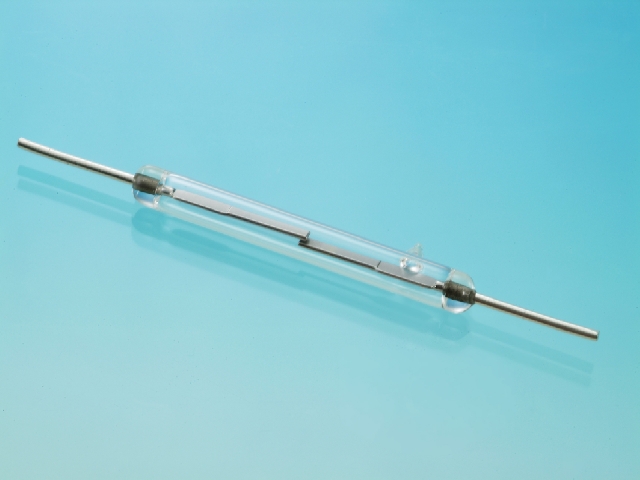

感應方式如下圖，不一定要放後輪，只要有位置放磁鐵和開關就可以，磁鐵靠近會讓磁簧開關短路

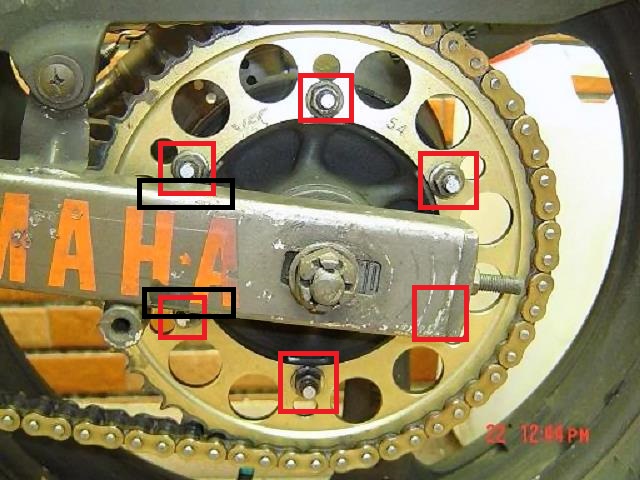

紅色框是強力磁鐵，不用太厚，用快乾黏一下用了快4年都沒掉過，越多顆越好，抓取反應時間比較快
黑色框是放磁簧開關的地方，在搖臂上，上下都可以，一個就好，要做一下保護，因為開關外面是玻璃，弄破也是可以用但是接觸頭可能會歪掉




8051組合語言程式，需修改一些數據，一樣燒錄問題自己解決，不幫忙，謝謝

;時速表(輪胎轉一圈的長度)/(幾個磁鐵)*3600s/100000cm))/幾us感應一次=幾km/h)

;輪胎轉一圈的長度請坐上車腳離地實際往前移動一圈,要注意胎壓有到常用的值

;兩個感應顯示一次，但只取一個計算

        ORG     00H

        JMP     START

START:

        MOV     P2,#00000001B

        MOV     P0,#00000000B

        MOV        P3,#0FFH        ;十

        MOV        P1,#0C0H        ;個

        MOV        30H,#0        ;破100,1表示是

        MOV        31H,#0        ;顯示

        MOV        32H,#0        ;最新

        MOV        33H,#1        ;低於11,1表示是

        MOV        34H,#0        ;相差0~1,1表示是

        MOV        35H,#1        ;低於41,1表示是

        MOV     20H,#0

        MOV     21H,#0

START1:

        JB      P2.0,START1

WAIT:

        MOV        A,20H

        CLR        C

        ADD        A,#1                ;18us=+1次

        MOV        20H,A

        MOV        A,21H

        ADDC        A,#0

        MOV        21H,A

        NOP

        NOP

        NOP

        NOP

        NOP

;        NOP        ;補充時把最前面';'移除，要多增加的話複製到下一行(註5)

        CJNE        A,#0F6H,WAIT1                ;看註4值的hi就用多少

        MOV        A,#0

        JMP        SSU0

WAIT1:

        JNB        P2.0,WAIT

WAIT2:

        MOV        A,20H

        CLR        C

        ADD        A,#1                ;18us=+1次

        MOV        20H,A

        MOV        A,21H

        ADDC        A,#0

        MOV        21H,A

        NOP

        NOP

        NOP

        NOP

        NOP        ;(註6)，可依照註3值刪除一些多餘的

;        NOP        ;補充時把最前面';'移除，要多增加的話複製到下一行(註5)

        CJNE        A,#0F6H,WAIT3                ;看註4值的hi就用多少

        MOV        A,#0

        JMP        SSU0

WAIT3:

        JB      P2.0,WAIT2

WAIT4:

        MOV     22H,#0BEH        ;註4值的low 1137000us(註1)/18us(註2)=63166(註3)=F6BEH(註4)

;註1:自己計算出(輪胎轉一圈的長度)/(幾顆感應磁鐵)*36000=多少

;註2:18加上補充幾個註5的數量

;註3:計算出來的值要<65535，超過請補充註5的數量直到<65535

        MOV     23H,#0F6H        ;註4值的hi

        MOV     24H,#0                ;餘數

        MOV     25H,#0

        MOV     26H,#0                ;商=km/h

        MOV     27H,#0

        MOV        R7,#10H

        CLR        A

LOOP:

        MOV        R0,#22H

        XCH        A,@R0

        RLC        A

        XCH        A,@R0

        INC        R0

        XCH        A,@R0

        RLC        A

        XCH        A,@R0

        MOV        R0,#24H

        MOV        A,@R0

        RLC        A

        MOV        @R0,A

        INC        R0

        MOV        A,@R0

        RLC        A

        MOV        @R0,A

        MOV        R3,24H

        MOV        R4,25H

        MOV        R2,#02H

        CLR        C

        MOV        R1,#20H

        MOV        R0,#24H

SUB3:

        MOV        A,@R0

        SUBB        A,@R1

        MOV        @R0,A

        INC        R0

        INC        R1

        DJNZ        R2,SUB3

        JNC        SKIP

        MOV        24H,R3

        MOV        25H,R4

SKIP:

        CPL        C

        MOV        R1,#26H

        XCH        A,@R1

        RLC        A

        XCH        A,@R1

        INC        R1

        XCH        A,@R1

        RLC        A

        XCH        A,@R1

        DJNZ        R7,LOOP

        MOV        A,26H

SSU0:

        MOV        32H,A

        CJNE        A,31H,SSU        ;新.顯示相同

        JMP        GON4

SSU:

        JNC        SSU2

        CLR        C

        MOV        A,31H

        SUBB        A,32H

        DEC        31H                ;32H新<31H顯示

        MOV        R7,#0

        CJNE        A,#3,SSU04

SSU04:

        JC        SSU00

        MOV        R7,#1

SSU00:

        CJNE        A,#2,SSU01

SSU01:

        JNC        SSU02

        MOV        34H,#1                ;相差0~1

        JMP        GON02

SSU02:

        MOV        34H,#0

        MOV        A,35H

        JZ        GON02

        MOV        A,R7

        JZ        SSU03

        DEC        31H                ;相差<3要減3

SSU03:

        DEC        31H                ;低於41

        JMP        GON02

SSU2:

        SUBB        A,31H

        INC        31H                ;32H新>31H顯示

        MOV        R7,#0

        CJNE        A,#3,SSU24

SSU24:

        JC        SSU20

        MOV        R7,#1

SSU20:

        CJNE        A,#2,SSU21

SSU21:

        JNC        SSU22

        MOV        34H,#1                ;相差0~1

        JMP        GON02

SSU22:

        MOV        34H,#0

        MOV        A,35H

        JZ        GON02

        MOV        A,R7

        JZ        SSU23

        INC        31H                ;相差>3要加3

SSU23:

        INC        31H                ;低於41

GON02:

        MOV        A,32H

        CJNE        A,#41,GON03

GON03:

        JNC        GON04

        MOV        35H,#1

        JMP        GON05

GON04:

        MOV        35H,#0

GON05:

        CJNE        A,#11,GON06

GON06:

        JNC        GON07

        MOV        33H,#1                ;低於11

        JMP        GON08

GON07:

        MOV        33H,#0

GON08:

        MOV        A,31H

        CJNE        A,#100,GON1

GON1:

        JC        GON2

        CLR        C                ;顯示>100

        MOV        30H,#1

        SUBB        A,#100

        JMP        GON3

GON2:

        MOV        30H,#0

GON3:

        MOV        B,#10

        DIV        AB

        MOV        R5,A

        JNZ        GON31

        MOV        A,30H

        JNZ        GON31

        MOV        P3,#0FFH        ;十無顯示

        JMP        GON32

GON31:

        MOV        A,R5

        MOV        DPTR,#TABLE

        MOVC        A,@A+DPTR

        MOV        P3,A

GON32:

        MOV        A,B

        MOV        DPTR,#TABLE

        MOVC        A,@A+DPTR

        MOV        P1,A

        MOV        A,30H

        JZ        GON33

        CLR        P3.7

        JMP        GON4

GON33:

        MOV        A,33H                ;低於11

        JZ        GON4

        MOV        A,32H                ;新的=0

        JNZ        GON5

GON34:

        MOV        R6,#250

DEL1:        MOV        R5,#200

DEL2:        DJNZ        R5,DEL2

        DJNZ        R6,DEL1

        MOV        A,31H                ;舊的=0

        JZ        GON5

        DEC        31H

        MOV        A,31H

        MOV        DPTR,#TABLE

        MOVC        A,@A+DPTR

        MOV        P1,A

        JMP        GON34

GON4:

        MOV        A,35H                ;低於41

        JNZ        GON5

        MOV        A,34H                ;相差0~1

        JZ        GON5

        MOV        A,31H                ;顯示=0

        JZ        GON5

        MOV        R7,#100                ;0.5s

DEL3:        MOV        R6,#50

DEL4:        MOV        R5,#50

DEL5:        DJNZ        R5,DEL5

        DJNZ        R6,DEL4

        DJNZ        R7,DEL3

GON5:

        MOV     20H,#0

        MOV     21H,#0

        JMP        START1

TABLE:        DB        0C0H,0F9H,0A4H,0B0H,099H

        DB        092H,083H,0F8H,080H,098H

        END

計算說明，以我的車為例

註1:自己計算出(輪胎轉一圈的長度192)/(幾顆感應磁鐵6)*36000=1152000
註2:18加上補充幾個註5(NOP)的數量.....註3的值沒超過65535所以不用增加，所以是18
註3:1152000/18=64000計算出來的值要<65535，超過請補充註5的數量直到<65535

註4:64000(10進位)=FA00(16進位)，hi=FA，LOW=00

註6:假如你註3是1088000/18=60444，但是用1088000/17=64000那麼可以刪掉1行NOP

的程式從感應到顯示後再回到下次開始感應會經過2顆磁鐵，只要計算出0.1公里經過幾顆磁鐵就可以計算出騎程里程，不可能剛好整數顆，所以要加一些補償動作，可用93C46這種EEPROM來存放總里程，我的雙LCD繪圖型表就有加入93C46來存放


無實際影片，要看請參加南橫元旦一日遊，我車上可以看到，如下圖
下次方享檔位表，原車無檔位顯示的可以裝，下次會說明
