[問題] MC21死火開關 改上NSR150

[复制链接]
发表于 2013-11-17 05:05:41 | 显示全部楼层 |阅读模式
本帖最後由 Tzongyo 於 2013-11-17 05:07 編輯

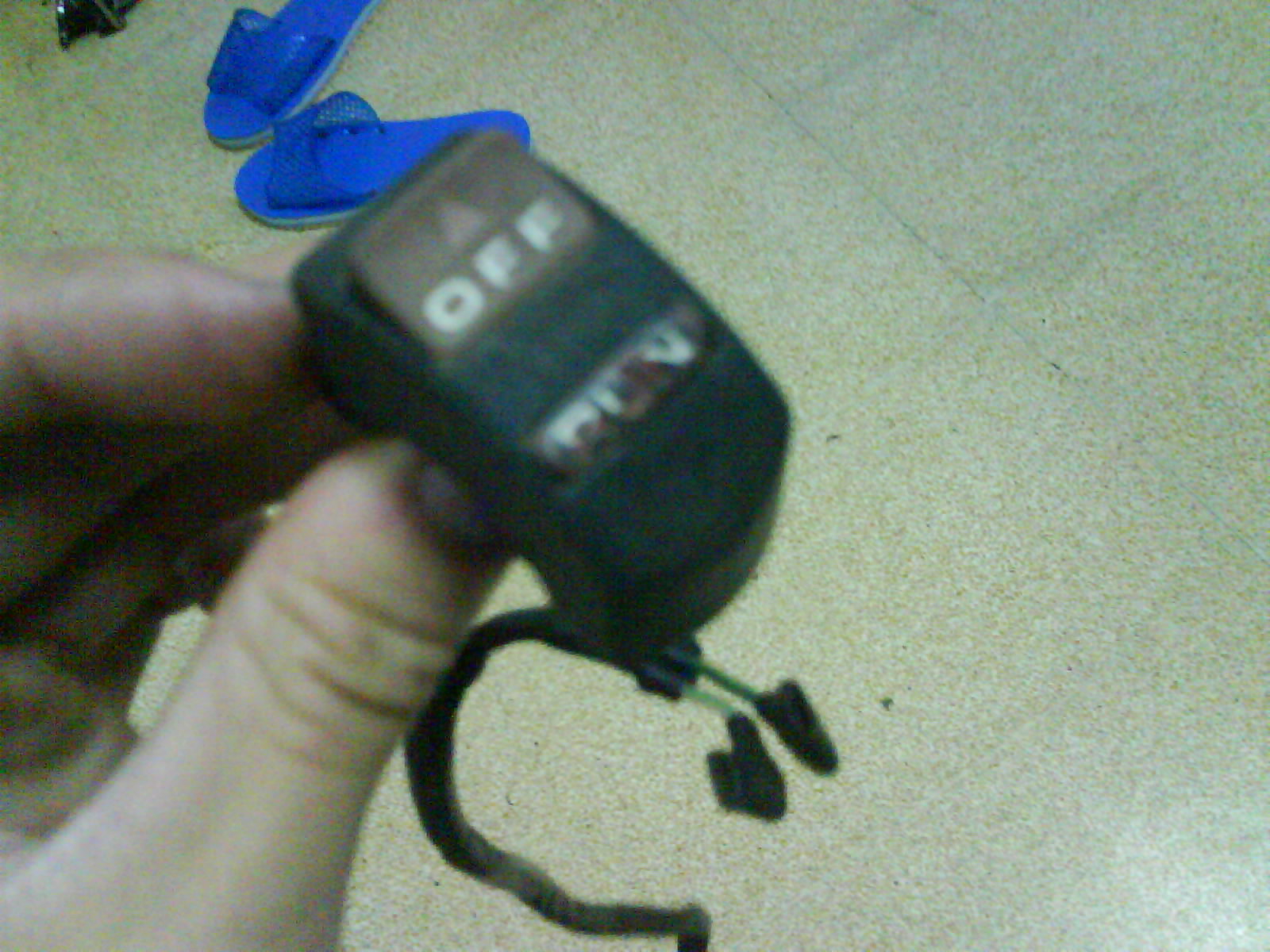

MC21 死火開關

MC21 死火開關

請教各位大大,我想把MC21的死火開關上小N (應該蠻實用的)




開關線色分別
紅頭插座卡榫朝上
  • 右上  黑色
  • 右下  白/綠 (前者顏色包覆線徑最多,中間一條顏色)
  • 左上  綠/黃
  • 左下  黑/白


再來還有一個類似煞車開關的插座,分別是
  • 白/綠
  • 綠/黃


我線色描述實在超爛...............如有誤,煩請大大指教。

插頭

插頭




手邊有小N的線路圖,但還是搞不懂如何讓這顆作動,對電系了解的大大可以幫我解答嗎?
或是提供我MC21的線路圖,找出其中的原理.......

感激不盡。

评分

1

查看全部评分

回复

使用道具 举报

发表于 2013-12-8 10:09:24 | 显示全部楼层
只是要熄火的話你就量一下開關打開時哪兩條會通,然後把車上的黑白線與綠線皆在那兩端上就好了
這兩條線在鎖頭後面可以找到,黑白是CDI熄火訊號,鎖頭關閉時倒向綠線(接地負極)
回复

使用道具 举报

 楼主| 发表于 2013-12-9 14:11:19 | 显示全部楼层
嗯嗯,好的。
謝謝 diabloi 大大。改天來試試看........
回复

使用道具 举报

发表于 2013-12-10 02:49:26 | 显示全部楼层
本帖最後由 0918311834 於 2013-12-10 02:53 編輯

找出CDI迴路~也就是從點火模組迴路(點火線圈)那邊來做引擎熄火是標準的作法

簡單的說 這樣只會斷點火線圈的電達到熄火的目的  其他燈系等等的電系會維持運作 是標準且較安全的做法

當然從電門開關那邊接也是可以~只不過不要接成並聯就好~這樣等於沒用

但接串聯也表示~你的電門跟熄火開關都要ON~車子才會有電

不管哪種方式~你能接受就好
