FZII 零件手冊--圖示.料號對照圖表~

cat6lee · 发表于 2013-9-23 23:56:44

奇摩部落格將於年底關閉..有關於FZ/R車系所有資料移至Z板討論區存放.....

FZ II 零件手冊圖示及料號對照表~

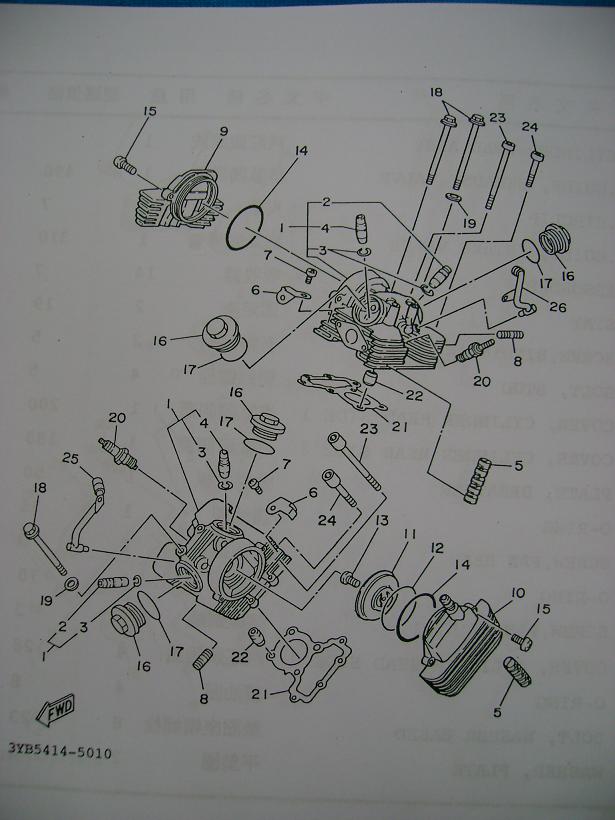

1.汽缸頭~

1.    3KW-E1102-10  汽缸頭總成 1組                         14. 93210-78544 護油圈             2個
2.    22F-11134-10 排氣閥導管 1個                         15. 9850L-06025 盤頭螺絲       4支
3.    93440-10109 夾環             2個                         16. 3KW-E1186-10 汽缸頭側蓋    4個
4.    2UJ-11133-10 進氣閥導管    1個                         17. 93210-448C2 護油圈             4個
5.    3KW-E1161-00  吸收器          14個                      18. 90105-08824 墊圈座帽螺栓 8支
6.    3KW-E4834-00 固定器          2個                         19. 90201-08609 平墊圈             2個
7.    98980-06008 有帽螺絲       2支                         20. 94700-00254 火星塞             2個
8.    90116-06824    雙頭鏍栓       4支                         21. 3KW-E1181-00 汽缸蓋墊片       2個
9.    3KW-E1185-10 汽缸頭側蓋 1個                      22. 99510-10114    定位銷             4個
10. 3KW-E111H-20  汽缸頭側蓋 1個                         23. 9131L-06115    六角套頭螺栓 4支
11. 3KW-E1165-00 吸收器板    1個                      24. 9131L-06040    六角套頭螺栓    4支
12. 93210-68575    護油圈          1個                      25. 3KW-E4872-00 油管                1條
13. 98507-06010    盤頭螺絲       1支                      26. 3KW-E4873-00 油管                   1條
==================================================================

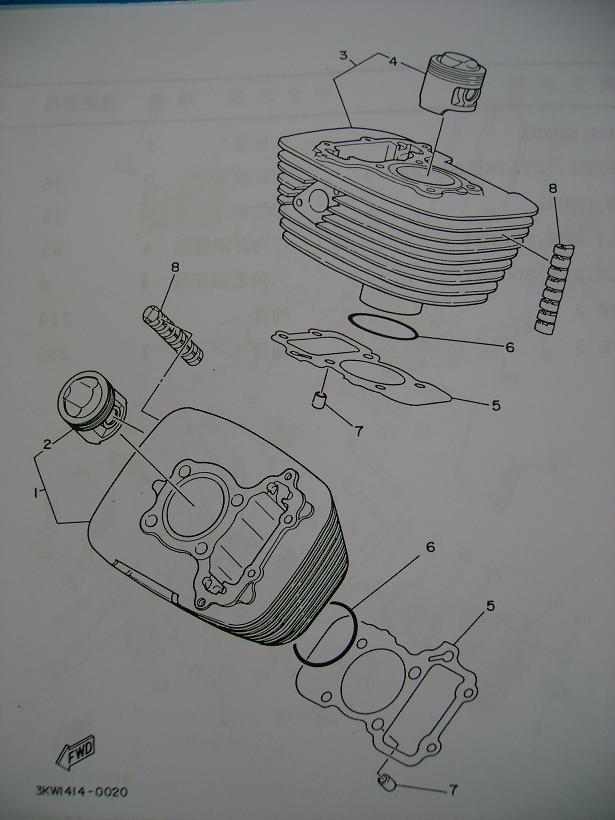

2.汽缸~

1. 3KW-W1131-10 汽缸組       1組                   5. 3KW-E1351-00 汽缸墊片       2片
2. 3KW-E1631-09 活塞             1個                   6. 93210-49869    護油圈          2個
3. 3KW-W1132-10 汽缸組2       1組                   7. 99510-10114    定位銷       4支
4. 3KW-E1631-09 活塞             1個                   8. 3KW-E1161-00 吸收器       4個
===================================================================

3.區軸~

1. 3KW-E1400-00 區軸總成    1組                            9. 93306-30630 軸承          1個
2. 3KW-W1141-00  區軸組       1組                         10. 90179-12248 凸緣螺帽    1個
3. 3KW-E1422-00 右區軸       1組                         11. 90201-120E8 平墊圈       1個
4. 3KW-E1681-00 區軸銷       1支                         12. 90280-05048  半圓鍵       1個
5. 3KW-E1651-01 連桿          2支                         13. 3KW-E1631-09 活塞          2個
6. 90209-31300    墊圈          3個                         14. 3KW-E1633-00 活塞銷       2個
7. 3KW-E154A-00 凸輪鏈輪    1個                         15. 93450-14088 夾環          4個
8. 3KW-E1478-00 軸環          1個                         16. 3KW-E1610-01  活塞環組 2組
=================================================================

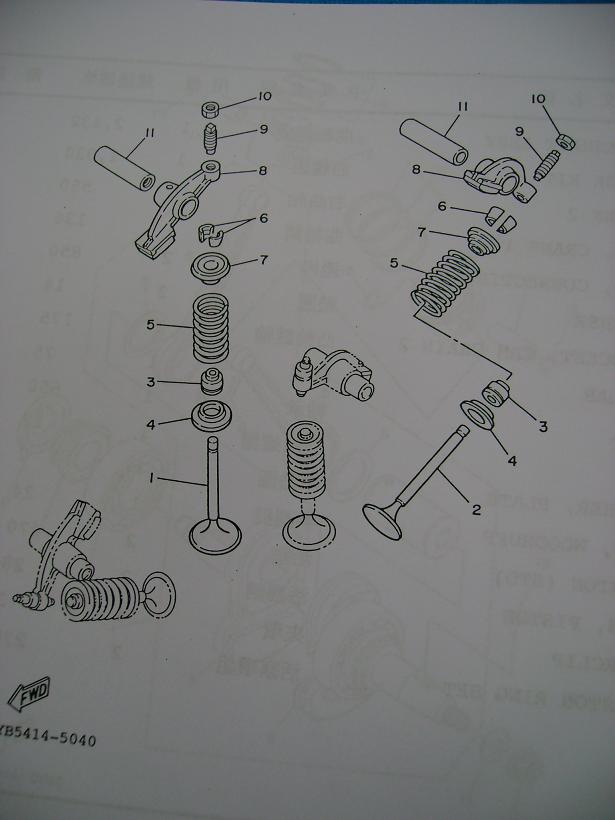

4.閥門~

1. 3KW-E2111-00 進氣閥          2支                   7. 2FF-12117-02 閥門彈簧鎖扣       4個
2. 3KW-E2121-00 排氣閥          2支                   8. 50M-12151-00 閥門搖臂             4支
3. 2HX-12119-00 汽門桿油封    4個                   9. 2FF-12159-00 閥門調節螺絲       4支
4. 2FF-12116-00    閥門彈簧座    4個                   10. 90170-05302 六角螺帽             4支
5. 3KW-12114-00 外閥門彈簧    4個                   11. 3KW-E2156-00  搖臂軸                   4支
6. 2FF-12118-01    閥門銷          8個
====================================================================

5.凸輪軸.鏈條~

1. 3KW-12171-00 凸輪軸          1支                      9. 90201-08326 平墊圈                2個
2. 3KW-12181-00 凸輪軸2          1支                   10. 94508-25110    鏈條                   2條
3. 90381-22070    實心軸襯       2個                   11. 3KW-E2231-00  停止器導件          2個
4. 3KW-E111F-00 板                   2個                   12. 3KW-E2241-00  停止器導件          2個
5. 3KW-E1145-00 吸收器板       1個                   13. 97527-06512    六角螺栓附墊圈 4支
6. 91317-06012    六角套頭螺栓 2支                   14. 3KW-E2210-00  鏈條張力器          2個
7. 3KW-E2177-00 凸輪鏈輪       2個                   15. 3KW-E2213-00  張力器墊片          2個
8. 90101-08590    六角螺栓       2支                   16. 9131L-06016    六角套頭螺栓    4支
===================================================================

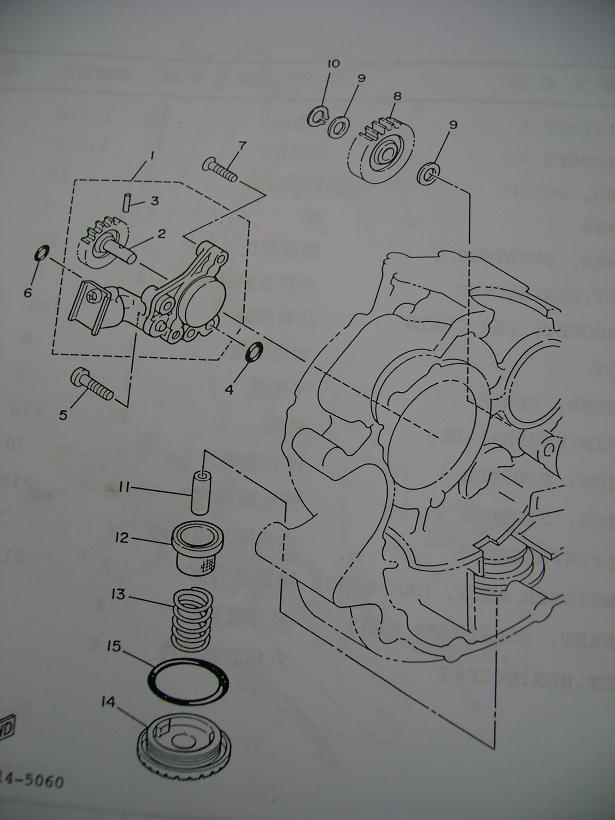

6.潤滑油汞~

1. 3KW-E3300-00 潤滑油汞總成    1組                   9. 90201-10119    平墊圈       2個
2. 3KW-E3326-00 驅動齒輪          1個                10. 99009-10400    夾環          1個
3. 93603-12030    定位銷             1支                   11. 3KW-E3416-00 油管          1條
4. 93210-10096    護油圈             1個                   12. 3KW-E3411-00 過濾網       1個
5. 9850L-06025    盤頭螺絲          2支                   13. 90501-16809    壓力彈簧 1個
6. 93210-088C1    護油圈             1個                   14. 3KW-E5351-00 排油塞       1個
7. 98707-06025    平頭螺絲          1支                   15. 93210-35879    護油圈       1個
8. 3KW-E3341-00 惰齒輪             1個
=====================================================================

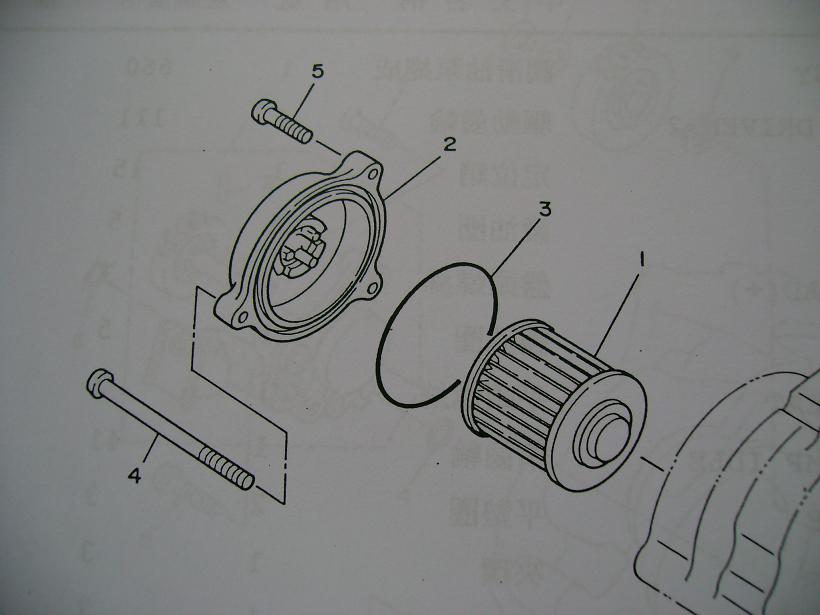

7.濾清器~

1. 3KW-E3440-00 機油過濾器       1個                4. 9850L-06090 盤頭螺絲    1支
2. 3KW-E3447-10 過濾器蓋          1個                5. 9850L-06020 盤頭螺絲    2支
3. 93210-64297    護油圈             1個
====================================================================

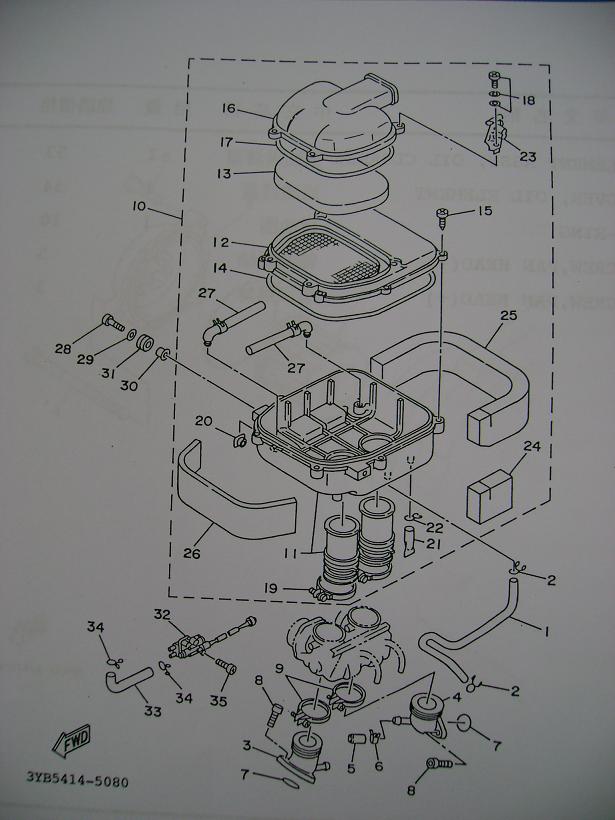

8.空氣吸入口~

1. 3KW-E1166-10 吸入器導管             1條                         19. 90450-54805    軟管夾          2個
2. 90467-12052    止夾                         2個                         20. 3KW-E4477-00  板                   2個
3. 3KW-E3586-20  化油器接頭             1個                         21. 3KW-E443E-00 排水管          1條
4. 3KW-E3596-20  化油器接頭             1個                         22. 90467-11106    止夾             1個
5. 3KW-E3569-00 堵塞                         1個                         23. 3KW-E4414-00 固定座       1個
6. 90467-10039    止夾                         1個                      24. 3KW-E4425-00 防震墊          1個
7. 93210-30611    護油圈                      2個                      25. 3KW-E4426-00 防震墊          1個
8. 91317-06020    六角套頭螺栓          4支                      26. 3KW-E442G-00 防震墊          1個
9. 3KW-E3575-10 束帶                         2條                      27. 3KW-E4987-00 管                2條
10.  3KW-E4410-10 空氣濾清器總成       1組                      28. 98907-06020    有帽螺絲       2支
11.  3KW-W1441-00  空氣濾清器箱組1    1組                      29. 90201-06055    平墊圈          2個
12.  3KW-E4412-00  空氣濾清器箱蓋       1個                      30. 90560-06201    隔筒             2個
13.  3KW-E4451-00 空氣濾清網             1個                      31. 90480-13163    索環             2個
14.  3KW-E4452-00 封圈                      1個                      32. 3KW-E4303-00 空氣輔助器    1個
15. 97707-50525    攻螺絲                   6支                      33. 3KW-E4885-00 管                1個
16.  3KW-E4437-00 防塵管                   1個                      34. 90467-16829    止夾             2個
17.  3KW-E4457-00 封圈                      1個                      35. 98507-06012    盤頭螺絲       2支
18. 97607-05320    六角螺栓附墊圈    4支
===================================================================

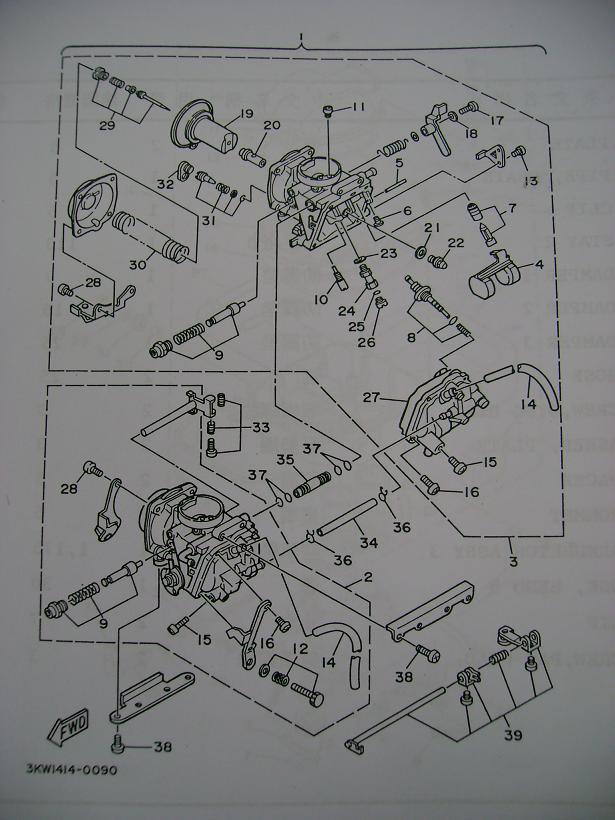

9.化油器~

1. 3KW-E4900-11 化油器總成          1組                   21. 137-14153-00 墊圈                1個
2. 3KW-E4901-11 化油器總成1       1組                   22. 1HX-14565-00 螺絲附墊圈    1支
3. 3KW-E4902-11 化油器總成2       1組                   23. 1AE-14237-00 墊片                1個
4. 1HX-14985-00 浮筒                   1個                   24. 1AE-14261-00 座                1個
5. 353-14186-00    浮筒銷                1支                      25. 1AE-14227-00 墊圈                1個
6. 1FN-14565-00 螺絲附墊圈          1支                      26. 620-1423A-70 主噴口          1個
7. 3KW-14107-12 針閥總成             1組                      27. 1HX-14147-00 護油圈          1個
8. 3KW-14504-00 節流螺絲組          1組                   28. 3KW-14486-00  盤頭螺絲          4支
9. 1HX-1410A-00 起動器                1組                   29. 3KW-1490J-10 油針組          1組
10. 3H1-14142-17 引導噴口             1個                   30. 3KW-14933-00 彈簧             1個
11. 1HX-14231-24 主噴口                1個                   31. 3KW-14105-00 螺絲組          1組
12. 3KW-14103-00 節流調整螺絲組  1組                   32. 1HX-14991-00 蓋                   1個
13. 98580-04008    盤頭螺絲             2支                   33. 3KW-1490K-00 調整螺絲組    1組
14. 2LE-14197-00 油管                   1條                   34. 90445-07747    管                   1條
15. 12R-14191-00 柱塞                   1個                   35. 1WG-14251-00 導管             1條
16. 98503-04014    盤頭螺絲             4支                   36. 8A7-14139-00 止夾                2個
17. 3KW-14115-00 螺絲柱塞          1個                      37. 36Y-14147-00 護油圈          4個
18. 22F-14117-00 墊圈                   1個                      38. 98507-05021    盤頭螺絲       8支
19. 3KW-14940-00  節流閥                1組                      39. 3KW-1490L-10  起動器          1組
20. 3DM-14141-28 主噴嘴                1支                      40. 90467-08003 止夾             2個
================================================================

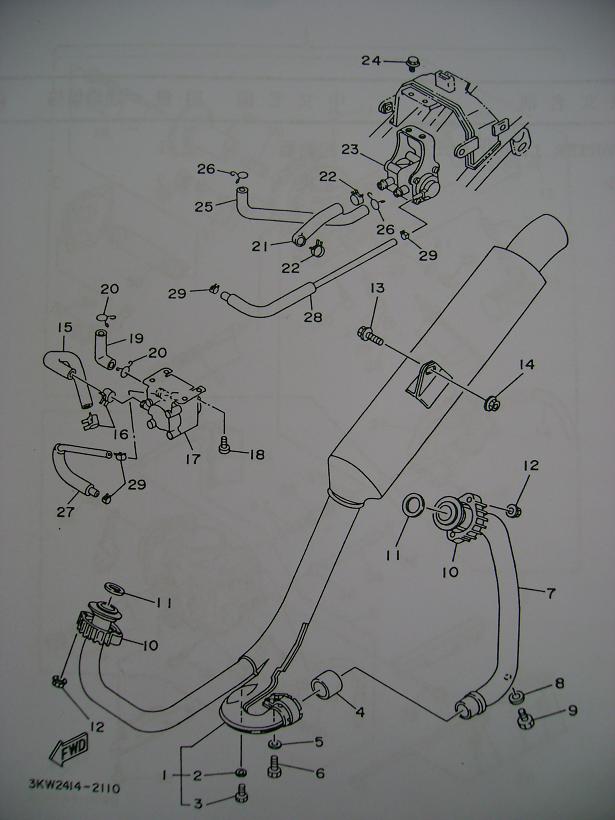

10.排氣裝置~

1. 3YB-E4703-10-98  排氣管總成       1組                   16. 90468-08812 止夾                      2個
2. 92907-06600    平墊圈                1個                      17. 3KW-E4803-00  二次空氣導入系統 1組
3. 97380-06008    螺栓                   1支                      18. 97707-60114    攻螺絲                   4支
4. 3KW-E4714-00 消音筒接合墊片 1個                      19. 3KW-E4883-00  管                         1支
5. 92907-08600    平墊圈             1個                      20. 90467-16829 止夾                      2個
6. 97017-08020    螺栓                   1支                      21. 3KW-E4882-00  管                         1條
7. 3KW-E4621-00-98 排氣彎管       1支                      22. 90468-08812 止夾                      2個
8. 92907-06600 平墊圈                1個                      23. 3KW-E4803-10  二次空氣導入系統 1組
9. 97380-06008    螺栓                   1支                      24. 9580L-06012 凸緣螺栓                2支
10. 3KW-E4612-00 環狀螺帽       1個                      25. 3KW-E4884-00  管                         1條
11. 3KW-E4613-00 排氣管墊片    2個                      26. 90467-16829 止夾                      2個
12. 90179-06500    凸緣螺帽       4支                      27. 3KW-E3542-00  管                         1條
13. 95807-08020    凸緣螺栓       1支                      28. 3KW-E3544-00  管                         1條
14. 9570L-08500    尼龍螺帽       1個                      29. 90467-08092 止夾                      4個
15. 3KW-E4881-00 管                1條
===================================================================

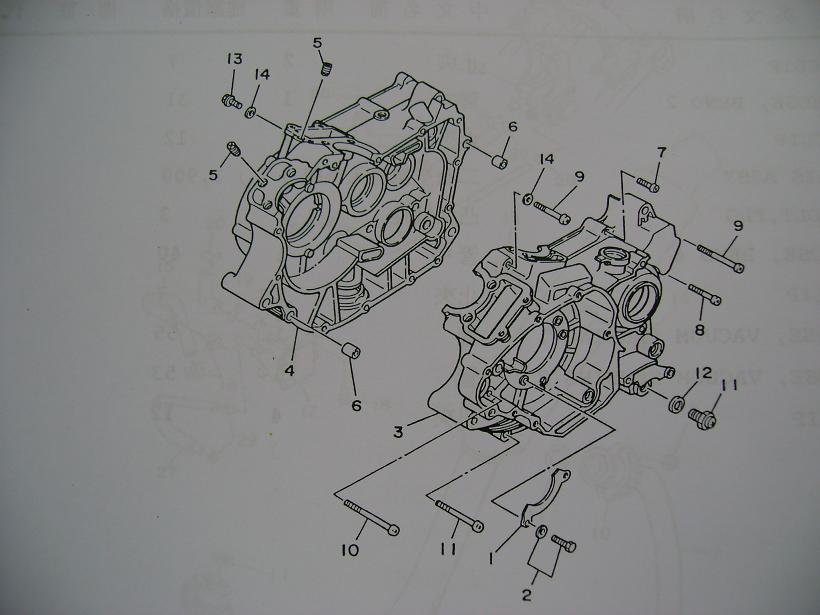

11.區軸箱~

1. 3KW-E2279-00  板                      1個                   8. 9850L-06045 盤頭螺絲          1支
2. 97527-06512 六角螺栓附墊圈 2支                   9. 9850L-06060 盤頭螺絲          5支
3.  3KW-E5111-20-MA 左區軸箱       1個                10. 9850L06070    盤頭螺絲       3支
4.  3KW-E5121-10-MA 右區軸箱       1個                11. 3KW-E3455-00 插頭                1個
5. 3KW-E5138-00 噴嘴                2個                   12. 3KW-E1198-00 墊片                1片
6. 99530-12016    定位銷             2個                   13. 90153-06803 六角十字螺絲 1支
7. 9850L-06030 盤頭螺絲             4支                   14. 90430-06014 墊片                1片
==================================================================

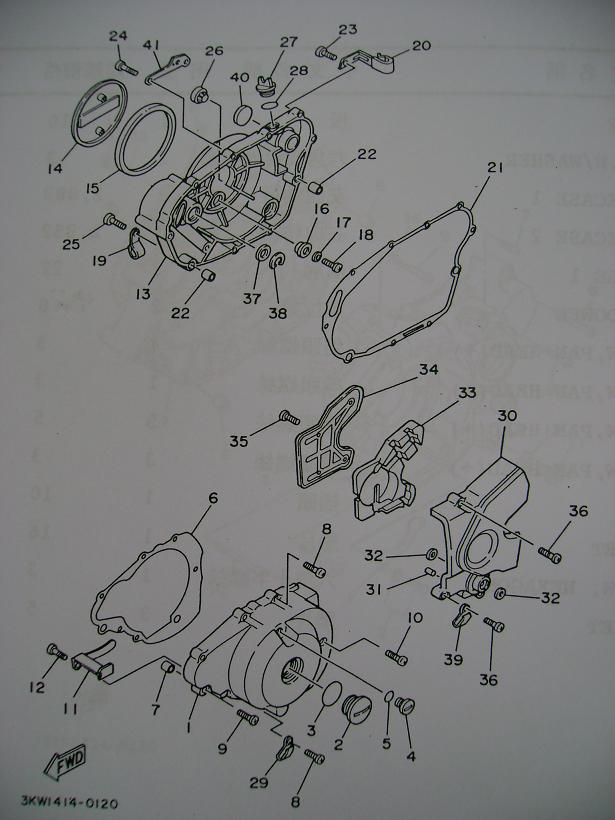

12.區軸箱蓋1~

1.  3KW-E5411-10-MA 區軸箱蓋1          1個                         22. 99530-12016 定位銷          2個
2. 90340-32814    排油塞                1個                         23. 9850L-06025 盤頭螺絲       5支
3. 93210-328A4    護油圈                1個                         24. 9850L-06030 盤頭螺絲       2支
4. 90340-14813    排油塞                1個                         25. 9850L-06035 盤頭螺絲       2支
5. 93210-14899    護油圈                1個                         26. 1MH-E5361-00  油標塞          1個
6. 3KW-E5451-00 區軸蓋墊片1       1片                         27. 1MH-E5363-00  油柱塞          1個
7. 99530-12016    定位銷                2支                         28. 93210-19841 護油圈          1個
8. 9850L-06025    盤頭螺絲             5支                         29. 90465-10807 夾                1個
9. 9850L-06035    盤頭螺絲             2支                         30. 3KW-E5431-10-MA 區軸蓋3    1組
10.  9850L-06060    盤頭螺絲             1支                         31. 99510-08012    定位銷          2支
11. 3KW-E5484-00 夾                         1個                         32. 93109-12053    油封             2個
12.  98507-06010    盤頭螺絲             1個                         33. 3KW-E5316-00 防震墊          1個
13.  3KW-E5421-10-MA 區軸箱蓋2       1個                         34. 3KW-E5427-00 蓋                1個
14. 3KW-E5416-10 機油汞浦          1組                         35. 98507-06008 盤頭螺絲       4支
15. 3KW-E5449-00 橡膠環             1個                         36. 9850L-06025 盤頭螺絲       3支
16. 3KW-E5486-00 索環                   2個                         37. 93101-14817 油封             1個
17. 90209-05279    墊圈                   2個                         38. 99009-25500 夾環                1個
18. 98907-05008    有帽螺絲             2支                         39.    90465-10825 夾                1個
19. 90465-08811    夾                      4個                         40.    90338-30816 塞                1個
20. 90465-08812    夾                      1個                         41. 3KW-E5441-01 離合器座       1個
21. 3KW-E5461-00 區軸蓋墊片2       1片
==================================================================

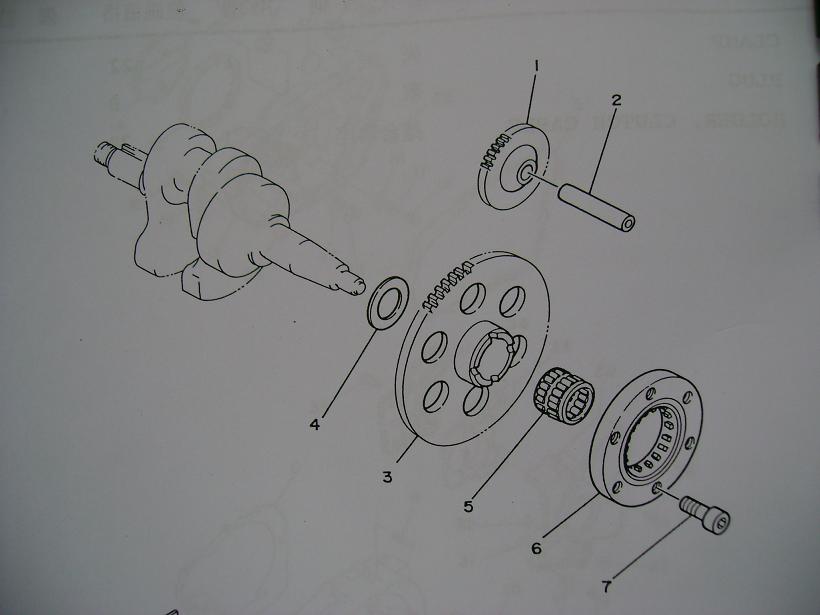

13.啟動機構~

1. 3KW-E5512-00 惰齒輪    1個                         5.  93310-225N0 小端軸承             1個
2. 3KW-E5521-00 軸1          1個                         6.  3KW-15590-00 單向起動器總成 1組
3. 3KW-E5517-00 惰齒輪    1個                         7.  91317-08018    六角套頭螺栓       3支
4. 90201-25291 平墊圈       1個
===================================================================

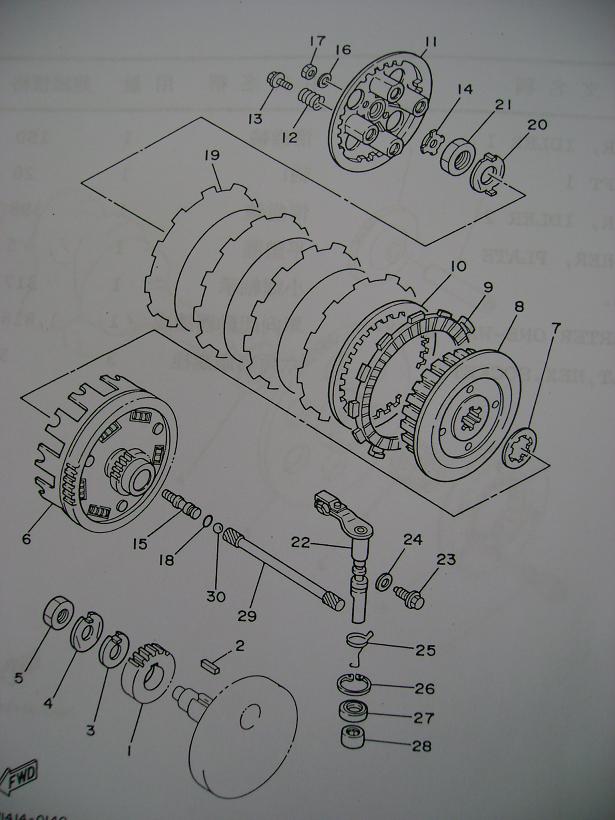

14.離合器~

1. 3KW-16111-00 主驅動齒輪       1個                         17. 95307-06600 六角螺帽       1個
2. 90282-07023 直鍵                   1個                         18. 93210-06422 護油圈          1個
3. 90215-16156    固定墊圈          1個                         19. 31A-16321-01 摩擦板          1片
4. 90215-16222 固定墊圈             1個                         20. 90215-16320 固定墊圈       1個
5. 90170-16256 六角螺帽          1支                         21. 90170-16326 六角螺帽       1個
6. 3KW-16150-00  從動齒輪總成    1組                         22. 3KW-E6380-00 推動桿總成    1個
7. 3OX-16154-00 推力板             1個                         23. 90149-08067 螺絲                1支
8. 3OX-16371-00 離合器殼          1個                         24. 90430-08119 墊片                1個
9. 5Y1-16331-01    摩擦板             4片                         25. 90508-14433 扭轉彈簧          1個
10.  3J2-16324-00 離合板             4片                         26. 93420-28055 止夾                1個
11.  3OX-16351-01 壓力板1          1片                         27. 93102-14856    油封                1個
12. 90501-26148 壓力彈簧       4個                         28. 93315-318Y5    軸承                1個
13. 90159-06016 螺絲附墊圈    4支                         29.  2UJ-16357-00 推動桿2          1個
14.  1W1-16358-01 推動板          1個                         30.  93511-32017    鋼珠                1組
15.  3OX-16356-00 推動桿1          1個                         31.  3KW-W1632-00 摩擦板組          1組
16.  92907-06200 平墊圈             1個
===================================================================

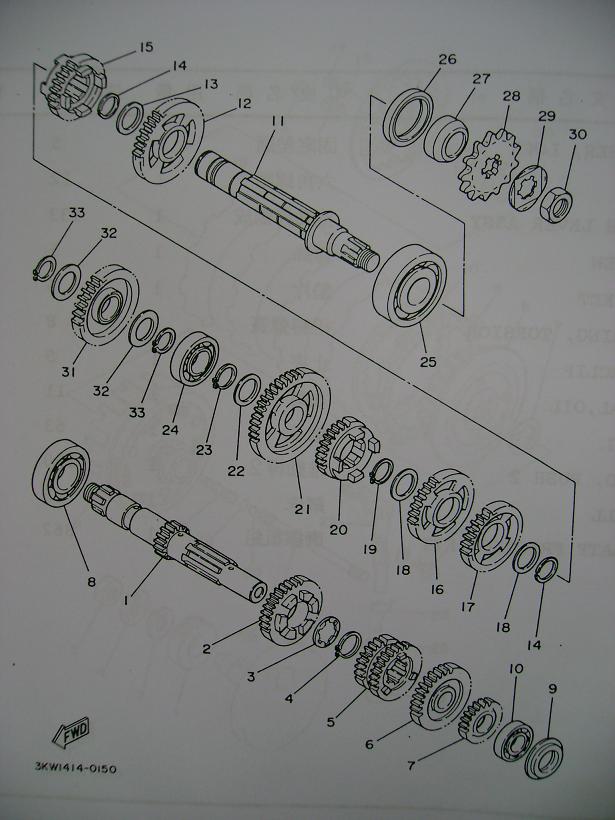

15.傳動機構~

1. 3KW-17411-00  主軸                1支                         18. 90209-22191    墊圈                2個
2. 3KW-E7161-00  6檔驅動齒輪    1個                         19. 93410-25010    夾環                1個
3. 90209-18208 墊圈                1個                         20.  3KW-E7261-00  6檔從動齒輪    1個
4. 93410-22820 夾環                   1個                      21.  3KW-E7211-00 1檔從動齒輪    1個
5. 3KW-E7131-00 3檔驅動齒輪    1個                         22. 90201-20276    平墊圈             1個
6. 3KW-E7151-00 5檔驅動齒輪    1個                      23. 99009-20400 夾環                1個
7. 3KW-E7121-00 2檔驅動齒輪    1個                      24. 93306-00401    軸承                1個
8. 93306-205X1 軸承                   1個                      25. 93306-30525    軸承             1個
9. 93101-17093    油封                1個                      26. 93102-35319    油封                1個
10.  93306-003Y1 軸承                   1個                      27.  3KW-E7429-00 隔筒                1個
11.  3KW-17402-00  驅動軸總成       1組                      28. 93822-15804    驅動鏈輪       1個
12.  3KW-E7221-00  2檔從動齒輪    1個                      29. 90215-16127    固定墊圈       1個
13. 90201-253K0 平墊圈             1個                      30. 90179-16226    凸緣螺帽       1支
14. 93440-25084 夾環                   2個                      31.  3KW-E5651-00 惰鏈齒輪       1個
15.  3KW-E7251-00 5檔從動齒輪    1個                      32. 90201-20276    平墊圈          2個
16.  3KW-E7231-00 3檔從動齒輪    1個                      33. 99009-20400    夾環             2個
17.  3KW-E7241-00 4檔從動齒輪    1個
===================================================================

16.移位凸輪.叉~

1. 3KW-E8540-00 移位凸輪總成    1組                      12. 3KW-E8122-00 移位把手2       1個
2. 14L-E8542-00 頂點                   1個                      13. 90508-12430    扭轉彈簧          1個
3. 93315-236Y7 軸承                   1個                      14. 3KW-E8151-00 移位把手3       1個
4. 93440-34025 夾環                   1個                      15. 99001-07600 夾環                   1個
5. 3KW-E8161-00 停止器導件       2個                      16. 3KW-E8531-00 移位叉導桿       1個
6. 3KW-E8141-00 停止板                1個                      17. 99009-10400 夾環                   2個
7. 3KW-E8185-00 弓形環節             1個                      18. 3KW-E8535-00 移位叉導桿       1個
8. 93604-18100 定位銷                5個                      19. 3KW-18511-00 移位叉1          1個
9. 93604-29151 定位銷                1個                      20. 3KW-18512-00 移位叉2          1個
10. 3KW-E8561-00  側板1                   1個                      21. 3KW-18513-00 移位叉3          1個
11.  98707-05035 平頭螺絲             1支
===================================================================

17.變速桿~

1. 3KW-E8101-00 變速桿總成    1組                      11. 3KW-E8154-00 防塵套             1個
2. 90387-12787 軸環                1個                      12. 4X6-E8113-00 變速踏板套       1個
3. 99009-17400 夾環                2個                      13. 9702L-06020 凸緣螺絲          1支
4. 3KW-E8140-00  止檔桿總成    1組                      14. 3KW-E8112-00 變速臂             1個
5. 90508-26434 扭轉彈簧       1個                      15. 3KW-E8154-00 防塵套             1個
6. 90201-17255    平墊圈          1個                      16. 3YB-E8115-00 變速桿             1支
7. 90508-32374 扭轉彈簧       1個                      17. 90170-06848 六角螺帽          1個
8. 3KW-E8127-00  停止器螺絲    1支                      18. 9530L-06700 六角螺帽          1個
9. 93102-12106 油封                1個                      19. 3YB-X1811-00 變速踏板總成    1組
10. 3KW-E8110-00  變速踏板總成 1組

cat6lee · 发表于 2013-9-24 01:28:12

FZII零件手冊車體部品~

1.車架~

1. 3YB-F1110-10-MA 車架整體          1台                         20. 4DY-F1737-70 標誌                      1個
2. 3YB-F118E-30 標誌                      1個                         21. 97607-05210    六角螺栓附墊圈    1支
3. 3YB-F118F-10 標誌                      1個                         22. 90480-12320    索環                      2個
4. 3YB-F1315-00 引擎固定架          1個                         23. 90480-12836    索環                   4個
5. 9581L-08050    凸緣螺絲             2支                         24. 3KW-F143A-00 蓋                      2個
6. 9570L-08500 尼龍螺帽             2個                         25. 3KW-F1397-00 導件                   1個
7. 90387-08899 軸環                      1個                         26. 3YB-F1561-10 襟翼2                   1個
8. 90105-08034 墊圈座螺帽栓       1支                         27. 3KW-F1398-00  安全帽吊架          1個
9. 90105-08831 墊圈座螺帽栓       1支                         28. 90149-06154    螺絲                   1支
10. 90201-08326 平墊圈                2個                         29. 3KW-F2178-00  軸環                      1個
11. 90105-08100 墊圈座帽螺栓       1支                         30. 3KW-F2184-10 襯套                   1個
12. 9570L-08500 尼龍螺帽                3個                         31. 90109-08705    螺栓                      1支
13. 3YB-F1359-00  線圈支架                1個                         32. 90201-13409    平墊圈                1個
14. 95707-06500 尼龍螺帽                2個                         33. 90201-08753    平墊圈                1個
15. 3KW-F135F-00 蓋                         2個                         34. 90387-085E1    軸環                      1個
16.  3YB-X217F-10-4B  蓋1 (黑)          1個                         35. 3YB-F117G-00 護板                      2個
16-1. 3YB-X217F-10-P2  蓋1 (綠)       1個                         36. 3KW-F118U-00  支架                      1個
17. 4DY-F1737-70 標誌                   1個                            37. 90480-13426 索環                      2個
18. 97607-05210 六角螺栓附墊圈 1支                            38. 90387-067K6 軸環                      2個
19. 3YB-X217M-10-4B  蓋2 (黑)       1個                            39. 97507-06420 六角螺栓附墊圈    2個
19-1. 3YB-X217M-10-P2  蓋2 (綠)       1個                            40. 90201-064H0 平墊圈                   2個
====================================================================

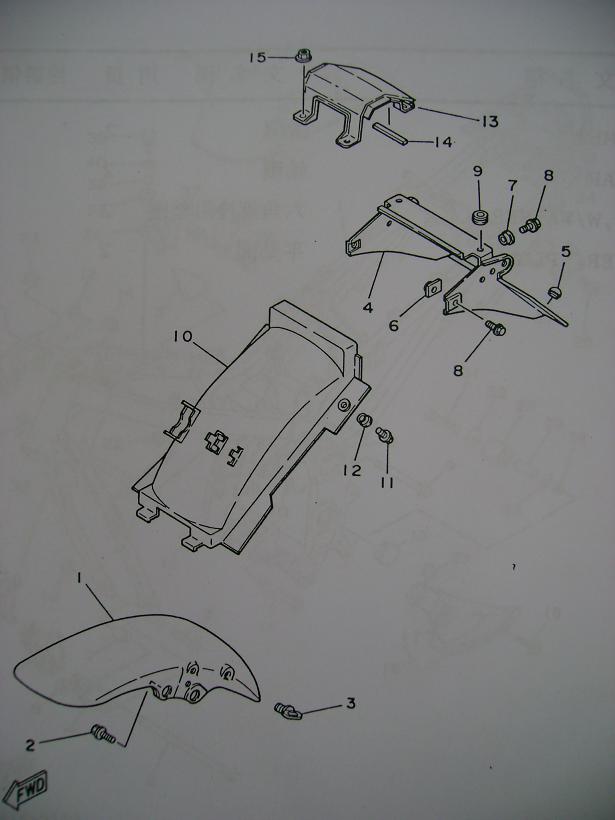

2.前擋泥板~

1.    3KW-F1510-10-4B 前擋泥蓋組 (黑) 1組                      9.  90480-10258    索環                2個
1-1. 3KW-F1510-10-P5 前擋泥蓋組 (綠) 1組                   10. 3KW-F1629-00  擋泥板             1個
2. 95807-06016 凸員螺栓                      4支                      11. 95807-06016 凸緣螺栓       2支
3. 1MH-F1518-00  鋼索固定環                   1個                      12. 90387-06500 軸環                2個
4. 3KW-F1611-10 後擋泥蓋                   1個                      13. 3YB-F1651-10-4B  後蓋 (黑)    1個
5. 3KW-F1649-00 防震墊                      2個                      13-1. 3YB-F1651-10-P2  後蓋 (綠) 1個
6. 3KW-E4477-00  板                               2個                      14.  3XG-F639E-00 護板             1個
7. 90387-078A8 軸環                            2個                      15. 98907-05010    有帽螺絲       2個
8. 95807-06012    凸緣螺栓                   4支
==================================================================

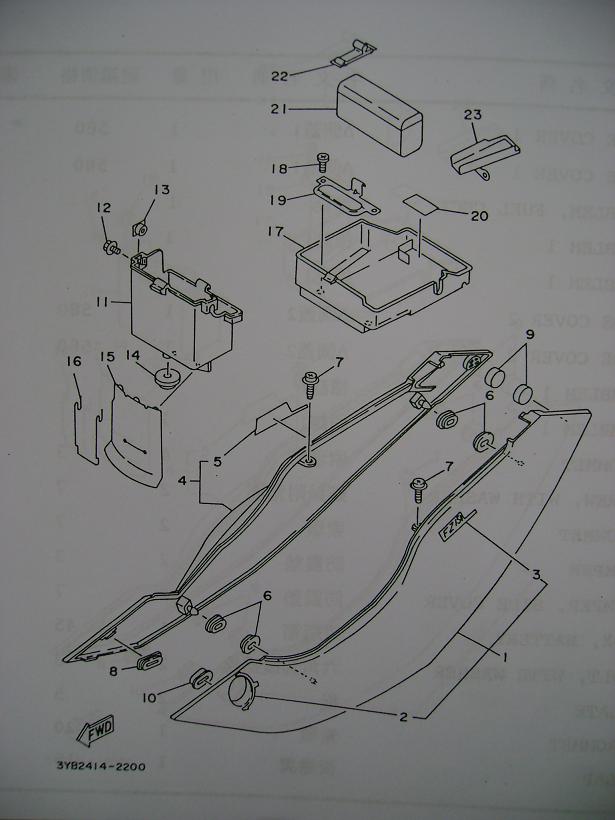

3.側蓋~

1.    3YB-X2171-10-4B 側蓋1 (黑) 1個                         11. 3KW-F177G-00  電瓶箱                1個
1-1.  3YB-X2171-10-P2 側蓋1 (綠) 1個                         12. 90119-06117    六角套頭螺絲    2支
2. 3YB-F4549-10 標誌                1個                         13. 3KW-E4477-00  板                      2個
3. 3YB-F1781-40 標誌1 (黑)          1個                         14. 90480-22362 索環                   1個
3-1. 3YB-F1781-50  標誌1 (綠)       1個                         15. 3KW-F1621-00  後襟翼                1個
4. 3YB-X2172-10-4B 側蓋2 (黑)    1個                         16. 3KW-F1665-00  導件                   1個
4-1. 3YB-X2172-10-P2  側蓋2 (綠) 1個                         17. 3KW-F177A-00 箱子                   1個
5. 3YB-F1781-40 標誌1 (黑)          1個                         18. 90146-06016 有槽扁圓頭螺絲 2支
5-1. 3YB-F1781-50 標誌1 (綠)       1個                         19. 3KW-F175U-00 支架                   1個
6. 90480-01141 索環                4個                            20. 3KW-F139X-00 防震墊                1個
7. 90159-06812 螺絲附墊圈       2支                            21. 3KW-F8100-00 工具包             1個
8. 90480-01514 索環                2個                            22. 1MH-F811G-00 束帶                   1條
9. 3KW-F1747-00 防震墊             2個                            23. 3KW-F8194-00 排油板             1個
10. 3KW-F1717-00 防震墊             2個
=================================================================

4.後臂.懸吊系統~

1. 3YB-F2110-00-MA 後搖臂整體    1組                            19. 90387-12898 軸環                   1個
2. 3KW-F2184-00  襯套                1個                            20. 90105-10376 墊圈座帽螺栓    1支
3. 93317-21717    軸承                2個                            21. 90201-101J1    平墊圈             1個
4. 1MH-F2129-00  蓋                      2個                            22. 9561L-10100    U形螺帽          1個
5. 3KW-F2141-00  後臂軸             1個                            23. 3KW-F217M-00 臂                      2個
6. 9560L-12200 自鎖螺帽          1個                            24. 90101-10658    六角螺栓          2個
7. 93317-21746 軸承                   2個                            25. 90201-101J1    平墊圈             2個
8. 93109-17048 油封                   2個                            26. 9561L-10100 U形螺帽             2個
9. 90387-122R5 軸環                1個                            27. 90101-10659 六角螺栓          1個
10. 3KW-F217A-00 傳動臂             1個                            28. 90201-101J1    平墊圈             1個
11.  93317-31701 軸承                1個                            29. 9561L-10100 U形螺帽             1個
12.  93109-17048 油封                2個                            30. 3YB-F2311-10-MA  鏈盒             1個
13.  90387-102R4 軸環                1個                            31. 90119-06117 六角套頭螺栓    2支
14.  93317-21746 軸承                2個                            32. 3KW-F2151-00 外鏈條導件       1個
15.  93109-17048 油封                2個                            33. 97007-06012 螺栓                   1支
16.  90387-122R5 軸環                1個                            34. 90387-06500 軸環                   1個
17.  93317-31701 軸承                1個                            35. 93700-06802  滑脂嘴                1個
18.  93109-17048 油封                2個                            36. 3YB-F218A-10 後臂貼紙             1張
====================================================================

5後懸吊系統~

1.  3KW-22210-00-6W 後緩衝器總成 1支                      4.  9561L-10100 U形螺帽    1個
2.  90387-106H5 軸環                      1個                         5.  90201-10126 平墊圈    1個
3.  90109-10554 螺栓                      1支                         6.  90201-12729  平墊圈       1個
=================================================================

6.操縱舵機構~

1. 156-23412-00  珠碗2                1個                         17. 92907-06100 平墊圈                2個
2. 93501-04011 鋼珠                19顆                         18. 95307-06600 六角螺帽             2個
3. 183-23411-00  珠碗1                1個                         19. 3YB-F3175-00  前燈固定座支架 1個
4. 183-23412-00  珠碗2                1個                            20. 95807-06016 凸緣螺栓             2支
5. 93501-04011 鋼珠             19顆                            21. 3YB-F3121-00  左上蓋                1個
6. 3KW-F3415-00 珠碗蓋             1個                            22. 3YB-F3131-00  右上蓋                1個
7. 90179-25033 凸緣螺帽          1個                            23. 90149-06822 螺絲                   4支
8. 90105-14830 墊圈座帽螺栓    1支                            24. 3YB-F3434-00  防震墊                2個
9. 3YB-F3435-10  把手冠座          1個                            25. 3YB-F3442-00-MA 固定座          2個
10. 9131L-08025 六角套頭螺栓    2支                            26. 90201-105A2 平墊圈                2個
11. 3YB-F3174-10  前燈固定座       1個                            27. 9530L-10700 六角螺帽             2顆
12. 90480-14023 鎖環                2個                            28. 90468-12006 止夾                   2個
13. 90387-063E6 軸環                2個                            29. 1MH-F3441-00-MA 把手上蓋座 2個
14. 97507-06425  六角螺栓附墊圈 2支                            30. 9131L-08030 六角套頭螺栓    4支
15. 3YB-H3541-00  防震墊             4個                            31. 3YB-F3469-00 螺栓頂蓋          4個
16. 90387-06676  軸環                   2個                            32. 4X6-W2341-00  珠碗組             1組
===================================================================

7.前叉~

1. 3YB-F3100-10-MA 前叉總成             1組                      21.  3UB-F3145-00 油封                1個
2. 3YB-F3102-10-MA 左前叉內外管組 1組                      22.  22W-23153-L0 環                   1個
3. 3YB-F3126-10-MA 左外管                1組                      23.  51Y-23144-00 封圈                1個
4. 3UH-F3145-00  油封                      1個                      24.  3YB-F3110-10 前叉內管          1支
5. 22W-23153-L0  環                         1個                      25.  3KW-F3170-00  前叉接筒整體 1組
6. 51Y-23144-00 封圈                      1個                      26.  3KW-F3173-00  錐形心軸          1支
7. 3YB-F3110-10 前叉內管             1支                      27.  3KW-F3158-L0  墊片                1片
8. 3KW-F3170-00  前叉接筒整體       1組                      28.  3KW-F3181-50  螺栓                1支
9. 3KW-F3173-00  錐形心軸             1支                      29.  3KW-F3141-00  前叉彈簧          1條
10. 3KW-F3158-L0  墊片                      1片                      30.  3KW-F3142-00  上彈簧座          1條
11. 3KW-F3181-50 螺栓                   1支                      31.  3KW-F3118-00 隔筒                1個
12. 3KW-F3141-00  前叉彈簧             1條                      32.  3YB-F3111-00 頂蓋螺栓          1支
13. 3KW-F3142-00 上彈簧座                1條                      33.  3KW-F3114-00 護油圈             1個
14. 3KW-F3118-00  隔筒                      1個                      34.  3KW-F3128-00 螺栓                1支
15. 3YB-F3111-00 頂蓋螺栓                1個                      35.  3KW-F3165-00 墊圈                1個
16. 3KW-F3114-00  護油圈                   1個                      36.  3KW-F3129-00 墊片                1片
17. 3KW-F3129-00  墊片                      1片                      37.  3KW-F3119-00 堵塞                1個
18. 3KW-F3119-00  堵塞                      1個                      38.  3KW-F3340-10 下三角架       1支
19. 3YB-F3103-10-MA 右前叉內外管組 1組                      39.  3KW-F3346-00  螺栓                2支
20. 3YB-F3136-10-MA 右外管                1支                      40.  3YB-F3395-20 標誌                2張
=================================================================

8.汽油箱~

1. 3KW-E3978-10 調節管                1條                         30.  3KW-F4324-00  管13                      1條
2. 3KW-E3971-00 汽油管                1條                         31.  90464-14807    夾                         1個
3. 90467-10008    止夾                   4個                            32.  90467-10008 止夾                      2個
4. 3KW-E3910-00 汽油汞浦總成       1組                         33.  90445-10366 管                         1條
5.    3YB-X2411-10-4B 汽油箱總成 (黑)  1顆                         34. 90467-09006 止夾                      4個
5-1. 3YB-X2411-00-P2 汽油箱總成 (綠) 1顆                         35.  4JJ-F4170-00 活性碳罐             1組
6. 3YB-F4162-00 標誌 (黑)                2張                            36.  3UR-F483H-00  束帶                      2條
6-1. 3YB-F4162-10 標誌 (綠)                2張                            37.  3KW-F115R-00  支架                   1個
7. 3KW-F4183-00 定位防震墊3          1個                            38.  3KW-F134X-00 支架                      1個
8. 1MH-F4183-00 定位防震墊3          1個                            39.  95807-06012 凸緣螺栓             2支
9. 3KW-F4187-00 特殊墊圈                1個                            40.  3KW-F4321-01  管                      1條
10. 97007-08040    螺栓                      1支                            41.  90467-09006 止夾                   1個
11. 3KW-F4181-00 定位防震墊1          1個                            42.  90467-08003 止夾                   1個
12. 3KW-F4182-00 定位防震墊2          2個                            43.  3XY-F4180-01 控制閥總成       1組
13. 3KW-H2591-00 束帶                      2條                            44.  90461-15801    夾環                   1個
14. 3KW-F4500-00 汽油旋塞總成       1組                            45.  97607-05312    六角螺栓附墊圈 1支
15. 3KW-F4512-00 墊片                   1個                            46.  3KW-F4322-01  管                      1條
16. 90149-06011    螺絲                      2支                            47.  90467-09006 止夾                   2個
17. 90202-05193    平墊圈                   2個                            48.  3KW-F4323-01  管                      1條
18. 3KW-F4524-00  汽油旋塞鈕             1個                               49.  90467-09006 止夾                   2個
19. 98507-03008 盤頭螺絲                1支                               50.  3KW-F4376-00  連接管             1個
20. 3KW-F4312-00  汽油管                   1條                               51.  90445-11865    管                   1條
21. 3KW-F4313-10 汽油管                   1條                               52.  90445-075G7    管                   1條
22. 90467-10008 止夾                         2個                               53.  3KW-F4325-00 管                   1條
23. 90467-09006 止夾                         2個                               54.  3UH-F4376-00  連接管             1個
24. 3KW-F4118-00  汽油箱固定座          1個                               55.  90467-10041    止夾                4個
25. 97607-06312 六角螺栓附墊圈       4支
26. 3KW-F4602-10  汽油箱蓋總成          1個
27. 3KW-F4614-00  板                            1個
28. 90110-06814    六角套頭螺栓          5支
29. 90110-06812    六角套頭螺栓          3支
=================================================================

9.坐墊~

1.  3YB-F4710-00 單人座墊             1個                7. 9131L-06016 六角套頭螺栓    2支
2.  97607-06302 六角螺栓附墊圈    2支                8.  92903-06100 平墊圈                2個
3.  90387-062E0 軸環                   2個                9.  3YB-F4773-00  座墊把手          1個
4.  90480-12497 索環                   2個                10.  90338-15110 塞                   2個
5.  3YB-F4750-00 串列座墊             1個                11.  9580L-06012 凸緣螺栓          4支
6.  3YB-F4705-00 座電鎖總成       1組
===================================================================

10.前輪~

1.  3YB-F5168-10-MA 前鑄輪                1顆                            9.    3KW-F5398-00  輪均衡器       1個
2.  90560-12332 隔筒                         1個                            9-1.  3KW-F5398-10  輪均衡器       1個
3.  3KW-F5315-00 隔筒凸緣                1個                            9-2.  3KW-F5398-20  輪均衡器       1個
4.  93306-301Y7 軸承                         2個                            10.  94110-178G7    輪胎             1條
5.  93106-20805 油封                      1個                            11.  93900-00026    氣門嘴          1個
6.  1MH-F5149-00 速度表離合器          1個                            12.  3KW-F5190-00 齒輪組總成    1組
7.  1MH-F5486-00 速度表離合器承件 1個                            13.  3KW-F5181-00 前輪軸          1支
8.  93105-45804 油封                      1個                            14.  90387-123N2 軸環                1個
=====================================================================

11.前煞車卡鉗~

1. 3YB-2582U-00  煞車圓盤          1片                      7. 3KW-W0046-50 煞車片組          1組
2. 90149-08814 螺絲                6支                      8. 3YB-F5924-00    緩衝器銷             2支
3. 3YB-F580U-00 卡鉗總成       1組                      9. 3YB-W0048-00 螺栓桿組             1支
4. 3YB-W0057-00  卡鉗活塞       1組                   10. 3YB-F5827-10    卡鉗墊片             1個
5. 3YB-W0047-10  卡鉗封圈組    1組                      11. 3YB-F5827-00 卡鉗墊片             1個
6. 51L-F5919-00    緩衝器支架 1支                   12. 90105-10850    墊圈座帽螺絲    2支
=================================================================

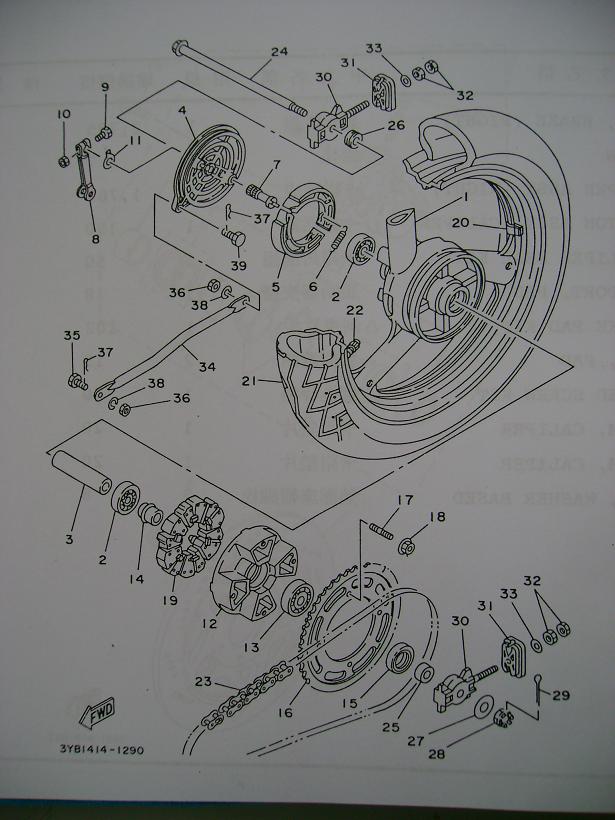

12.後輪~

1. 3YB-F5338-10-MA 後鑄輪          1顆                         21.  94111-178G8 輪胎             1條
2. 93306-202X5 軸承                2個                         22.  93900-00026 氣門嘴          1個
3. 3YB-F5317-00 軸承隔筒          1個                         23.  94581-54132 鏈條             1條
4. 3YB-F5321-00-MA 後煞車盤       1個                         24.  3YB-F5381-00 後輪軸          1支
5. 3YB-W2534-00  煞車塊組       1組                         25.  3YB-F5383-00  輪軸軸環       1個
6. 90506-16036 拉力彈簧          2個                         26.  90387-155L8 軸環             1個
7. 31U-F5151-00 凸輪軸          1個                         27.  90201-156J5 平墊圈          1個
8. 3YB-F5355-00 凸輪軸臂桿    1支                         28.  90171-14020  堡形螺絲       1支
9. 90101-06278 六角螺栓       1支                         29.  91401-30030 開尾銷          1支
10. 9530L-06600 六角螺帽       1個                         30.  3KW-F5388-00 牽鏈板          2個
11. 31U-F533A-00 指示板          1個                         31.  3KW-F2174-00 鏈條護器       2個
12. 3YB-F5366-00 輪殼離合器    1個                         32.  9530L-08600 六角螺帽       4顆
13. 93306-30416 軸承             1個                         33.  92903-08600 平墊圈          2個
14. 3YB-F5377-00 軸環             1個                         34.  3YB-F5371-00  牽力桿          1支
15. 93102-30872 油封             1個                         35.  90109-08063 螺栓             1支
16. 3YB-F5458-20 鏈輪             1個                         36.  9530L-08600 六角螺帽       2個
17. 90116-10816 雙頭螺栓       4支                         37.  90468-12007 止夾             2個
18. 95617-10200 尼龍螺帽       4個                         38.  92903-08100 平墊圈          2個
19.3YB-F5364-00 防震墊          4個                         39.  90109-09368 螺栓             1支
20. 3KW-F5398-00 輪均衡器    1個                         40.  3YB-W1746-00 鏈條組          1組
20-1.3KW-F5398-10 輪均衡器    1個
20-2.3KW-F5398-20輪均衡器    1個
==================================================================

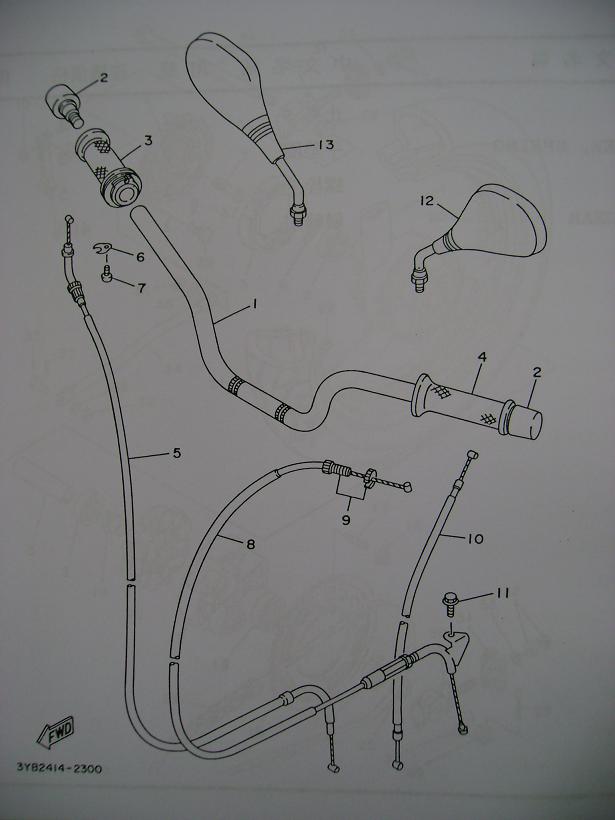

13.轉向把手.鋼索~

1.  3YB-F6111-10 把手整體       1支                      8.  3YB-F6335-10  離合器鋼索       1條
2. 3KW-F6246-00 握把尾端       2個                      9.  90123-W8046 鋼索調整螺栓    1支
3. 3KW-F6240-00 右握把總成    1個                      10.  3YB-F6331-10  始動鋼索          1條
4.  2VH-F6241-00 左握把          1個                      11.  95027-06012 凸緣螺栓          1支
5.  3YB-F6311-10 節流鋼索1    1條                      12.  3YB-F6280-10 左後視鏡總成    1支
6. 3KW-F6393-00 座                   1個                      13.  3YB-F6290-10 右後視鏡總成    1支
7.  98506-05008 盤頭螺絲       1支
===================================================================

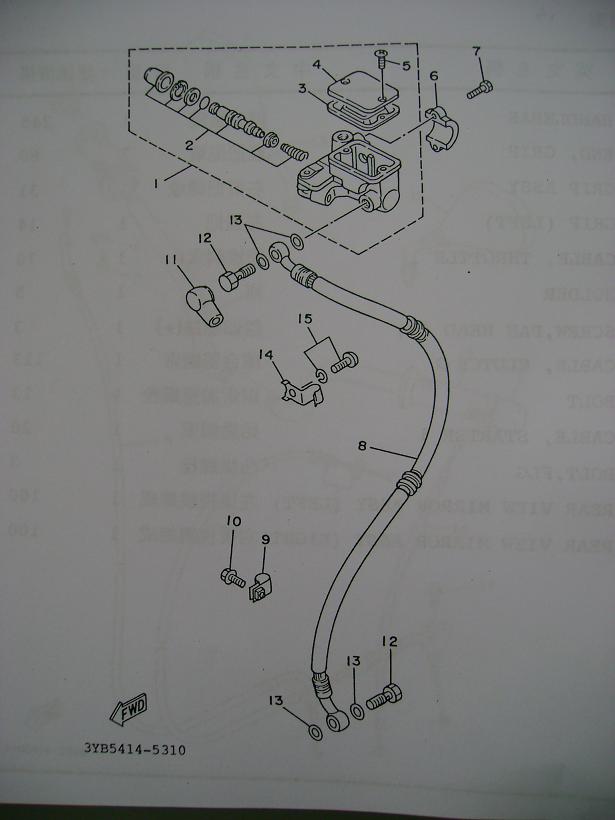

14.前主缸~

1.  1MH-F5870-00 主缸總成       1組                      9.  3KW-F5876-00  煞車管座2          1個
2.  1MH-W0041-00 主缸推進器    1組                      10.  9580L-06025    凸緣螺絲          1支
3.  1MH-F5854-00 油槽隔片       1片                      11.  1MH-F5862-00  主缸保護罩       1個
4.  1MH-F5852-00 油槽蓋          1個                      12.  90401-10805    接合螺絲          2支
5.  98706-04012    平頭螺絲       2支                      13.  90201-10118    平墊圈             4個
6.  1MH-F5867-00  主缸支架       1個                      14.  1MH-F5875-00  煞車管座1          1個
7.  95827-06025    凸緣螺絲       2支                      15.  97607-06112 六角螺栓附墊圈 1支
8.  3YB-25872-11 煞車管          1條
==================================================================

15.支架.置腳踏~

1. 3YB-F7311-00-MA 側支架                1個                   26. 90109-06470 螺栓             1支
2. 3YB-F7321-10 側支架支架             1個                   27. 92903-06100 平墊圈          1個
3. 90110-10816 六角套頭螺栓       1支                   28. 90506-20826 拉力彈簧       1個
4. 90110-10817 六角套頭螺栓       1支                   29. 3YB-X2723-10 煞車桿組       1組
5. 90507-29033 拉力彈簧                1個                   30. 3YB-F7231-10  煞車桿          1支
6. 90109-10474 螺栓                      1個                   31. 90501-10820 壓力彈簧       1個
7. 90185-10037 自鎖螺絲                1個                   32. 92903-06600 平墊圈          1個
8. 3KW-F7410-00 左置腳架總成       1組                   33. 90249-12008 鎖                1個
9. 3KW-F7413-00 置腳踏套                1個                   34. 90175-06013 翼形螺帽    1個
10. 90157-05079 盤頭螺絲             2支                   35. 90240-06006 附孔鎖          1個
11. 90109-083E2 螺栓                      1支                   36. 92903-06600  平墊圈          1個
12. 90206-17084 波形墊圈             1個                   37. 91401-25021 開尾銷          1支
13. 90110-10815    六腳套頭螺栓       1支                   38. 97007-06025  螺栓                1支
14.3YB-F7442-00-MA 支架2                1個                   39. 95307-06600 六腳螺帽       1個
15. 9502L-08025    凸緣螺絲             2支                   40. 3GF-F7431-00 左後置腳踏    1支
16. 3YB-F7420-10 右置腳架總成       1組                      41. 3GF-F7441-00 右後置腳踏    1支
17. 3KW-F7413-00  置腳踏套             1個                      42. 90501-12743 壓力彈簧       2個
18. 90157-05079    盤頭螺絲             2支                      43. 93501-04805 鋼珠                2顆
19. 90109-083E2 螺栓                   1支                      44. 3KW-F7437-00 特殊墊圈       2個
20. 9750L-08416 六腳螺栓附墊圈    2支                      45. 91701-06035 鎖                2個
21. 3YB-F7443-10-MA 支架3             1個                      46. 91401-20012 開尾銷          2支
22. 9502L-08025 凸緣螺絲             2支                      47. 90387-064H8  軸環                2個
23. 3YB-F7211-10 煞車踏板             1個                      48. 3KW-F741L-00 支架4             1支
24. 3KW-E8113-00 變速踏板套          1個                      49. 3KW-F742L-00 支架5             1支
25.3YB-F7252-10 煞車踏板桿          1個                      50. 95817-08016 凸緣螺絲       4支
=================================================================

16.整流罩~

1. 3YB-F8385-10-4B  下蓋 (黑)    1個                4. 90387-067K6 軸環          4個
1-1. 3YB-F8385-10-P2  下蓋 (綠)    1個                5. 90149-06822 螺絲       4支
2. 3YB-F8395-00-4B  下蓋 (黑)    1個                6. 90179-05849 凸緣螺絲 2支
2-2.3YB-F8395-00-P2  下蓋 (綠)    1個                7. 90149-08520 螺絲       2支
3.  90480-13398 鎖環                4個                   8. 3YB-F836E-00  支架2       1個

cat6lee · 发表于 2013-9-24 02:02:11

FZII零件手冊~電裝部品.選擇部品

1.發電機~

1. 3KW-H5510-01  電木區總成    1組             4. 97607-06125  六角螺栓附墊圈    3支
2. 3KW-H5580-VO 脈動線圈          1組             5. 97607-06316  六角螺栓附墊圈    4支
3.3KW-H5550-01 轉子總成          1組             6.3KW-H1128-00夾環                      1個
================================================================

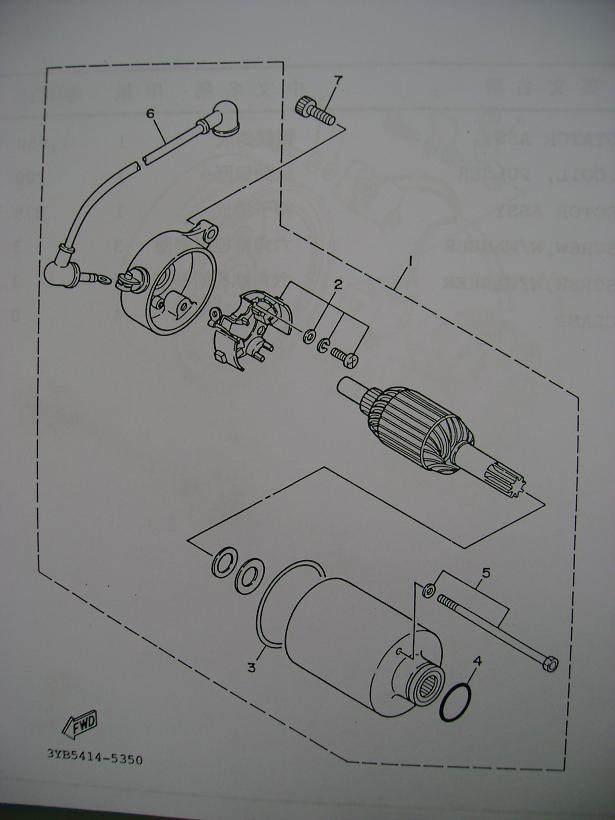

2.啟動馬達~

1. 3KW-H1800-01  起動馬達總成 1組                            5. 3KW-H1828-00  螺栓                1支
2. 3KW-H1801-00  碳刷組             1組                            6. 3KW-H183G-00 起動馬達線    1條
3. 3KW-H1861-00  墊片                1個                            7. 9131L-06020  六角套頭螺栓    2支
4. 93210-26668    護油圈             1個
=================================================================

3.方向燈~

1. 3YB-H3100-00  前方向燈總成1    1組                   11. 3YB-H3330-00  後方向燈總成1    1組
2. 3KW-H3311-00 方向燈泡             1顆                   12. 3KW-H3311-00 方向燈泡             1顆
3. 3YB-H3312-00  方向燈燈罩1       1個                   13. 3YB-H3322-00  方向燈燈罩2       1個
4. 97780-40110    攻螺絲                2支                   14. 97780-40110    攻螺絲             2支
5. 9570L12500    尼龍螺帽          1個                   15. 3YB-H3340-00 後方向燈總成2 1組
6. 3YB-H3320-00  前方向燈總成2    1組                   16. 3KW-H3311-00  方向燈泡          1顆
7. 3KW-H3311-00 方向燈泡             1顆                   17. 3YB-H3312-00 方向燈燈罩1       1個
8. 3YB-H3322-00  方向燈燈罩2       1個                   18. 97780-40120 攻螺絲                2支
9. 97780-40120 攻螺絲                2支                   19. 95707-08500 尼龍螺帽             2個
10. 9570L-12500  尼龍螺帽             1個                      20. 95707-06500 尼龍螺帽          2個
==================================================================

4.計量表~

1. 3YB-H3500-10  計量表總成          1組                            14. 3YB-H354L-00  螺帽                   6個
2. 3YB-H351A-10  速度表總成          1組                            15. 3YB-H3566-00  特殊螺絲             6支
3. 3YB-H3540-00  轉速表總成          1組                            16. 3YB-H357K-00  防震墊                4個
4. 3YB-H3507-00  速度表蓋             1個                               17. 3YB-H357L-00  防震墊                2個
5. 3YB-H3508-00  轉速表蓋             1個                            18. 3YB-H357M-00  防震墊                2個
6. 3YB-H3592-00  防震墊                1個                               19. 3YB-H3523-00  防震墊                1個
7. 3YB-H3593-00  防震墊                1個                               20. 3YB-H3616-00  攻螺絲                2支
8. 3YB-H5750-00  汽油計量表總成    1組                               21. 3YB-H362Y-00  攻螺絲                3支
9. 3YB-H3519-00  計量表支架          1個                               22. 3YB-H3549-00  攻螺絲                3支
10.3YB-H353G-00 上蓋                   1個                               23. 3YB-H3517-10 計量表燈泡       4顆
11.3YB-H353H-00 內蓋                   1個                               24. 3YB-H3518-00  燈泡                   2顆
12.3YB-H3578-10 歸零鈕                1支                               25. 3YB-H3550-10  速度表鋼索總成 1條
13.3YB-H3509-10 燈座總成             1組
===================================================================

5.前燈~

1. 3YB-H4310-00  前燈總成          1組                   14. 98580-04010  盤頭螺絲             3支
2. 3YB-H4315-00  前燈框             1個                   15. 92902-04100  平墊圈                3個
3. 3YB-H4395-00  固定環             1個                      16. 3YB-H4314-00前燈泡                   1顆
4. 3YB-H4120-00  前燈單元總成 1組                      17. 3YB-H4347-00 燈泡                   1顆
5. 3YB-H4375-00  固定板             1個                      18. 3YB-H4330-00 前燈本體             1個
6. 3YB-H4397-00  燈座蓋             1個                      19. 90105-08855 墊圈座帽螺栓       2支
7. 3YB-H4340-00  插座線總成    1組                      20. 90201-08612  平墊圈                2個
8. 3YB-H4331-00  調節螺絲       1支                      21. 9530L-08600 六角螺帽             2個
9. 3YB-H4332-00  彈簧                1個                      22. 97607-06125  六角螺栓附墊圈    1支
10.3YB-H4334-00 螺帽                1個                      23. 90480-14023  索環                      1個
11.3YB-H4325-00 螺絲                2支                      24. 90387-063E6  軸環                      1個
12. 92902-04100 平墊圈             2個                      25. 90183-06023  彈簧螺帽             1個
13. 95301-04600 六角螺帽       2個
=================================================================

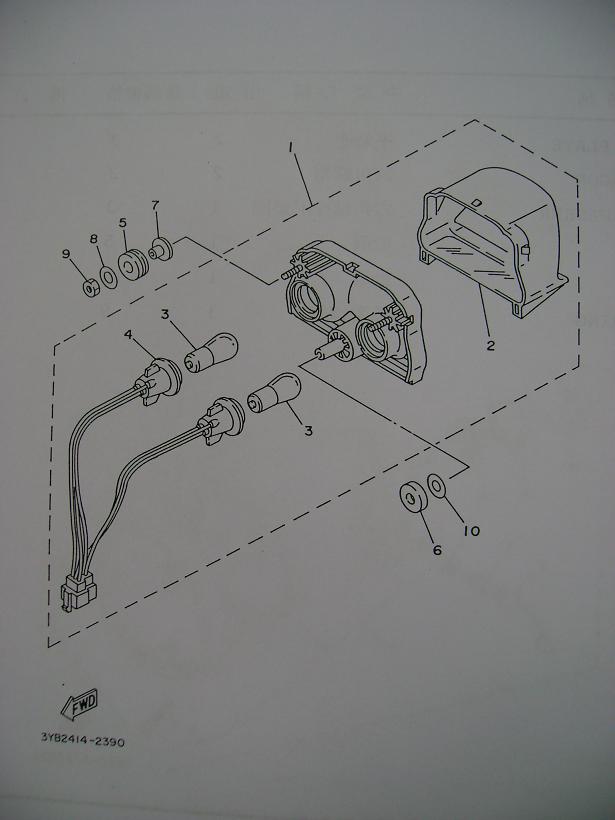

6.後燈~

1. 3YB-H4710-00  後燈單元總成    1組                   6. 90480-10831 索環          1個
2. 3YB-H4721-00  後燈燈罩          1個                   7.  90387-062W4 軸環          2個
3. 1NT-H4714-V0  後燈泡             2顆                   8. 90201-06071 平墊圈       2個
4. 3KW-H4735-00 燈座總成          1個                   9. 95307-06600 六角螺帽    2個
5. 90480-18276 索環                2個                   10.  92907-10200 平墊圈    1個
====================================================================

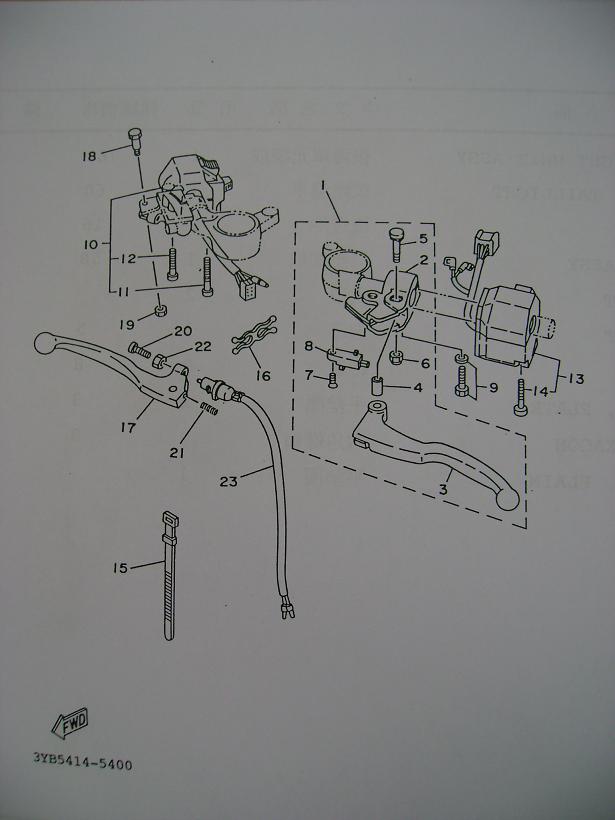

7.把手開關.把手~

1.  3YB-H2910-00  左把手控制座總成 1組                   13. 3YB-H3973-10 把手開關3          1組
2.  3YB-H2911-00  左把手控制座       1個                   14. 98506-05035    盤頭螺絲          2支
3.  3YB-H3912-00  左把手                   1支                   15. 31U-H3936-00  開關線束帶       2條
4.  3YB-H3912-00  軸環                      1個                   16. 90464-14807 夾                      1個
5.  3YB-H3945-00  把手螺絲                1支                   17. 3YB-H3922-00  右把手                1支
6.  95616-06100 U形螺帽                1個                   18. 90109-06577 螺栓                   1支
7.  98701-03010 平頭螺絲                1支                   19. 95607-06100 U形螺帽             1個
8.  3YB-H2917-00  開關                      1個                   20. 90149-06131 螺絲                1支
9.  97507-06425 六角螺栓附墊圈    1支                   21. 90501-10312    壓力彈簧          1個
10.3YB-H3963-10 把手開關3             1組                   22. 90170-06010 六角螺帽          1個
11.98501-05046 盤頭螺絲             1支                      23. 3YB-H3980-10 前煞車開關總成 1組
12.98506-05040 盤頭螺絲                1支                      24. 3YB-H3941-00  起動把手          1支
==================================================================

8.電裝1~

1. 3KW-H2310-00  點火線圈總成    1組                      10.  90201-12172    平墊圈                   1個
2. 3KW-H2320-00  點火線圈總成    1組                      11. 3KW-82560-00 感溫器                   1個
3.  97007-08060 螺栓                   2支                      12. 3KW-H1960-03  整流器調整器總成 1組
4.  95307-06600 六角螺帽          2個                      13.  97607-06316 六角螺栓附墊圈    2支
5. 3KW-H2370-00  火星塞蓋總成    2組                      14. 3KW-H1950-00  起動電源控制器    1組
6. 3KW-H2540-00  空檔燈開關總成  1組                      15. 3YB-H5752-00 汽油油面感應器    1組
7.  90430-10148 墊片                   1個                      16. 3KW-H5753-00 墊片                      1個
8. 3KW-H5540-00  C.D.I.組件總成 1組                      17. 95807-06014 凸緣螺絲                4支
9.  97607-06316 六角螺栓附墊圈 2支                      18. 90202-05193 平墊圈                      4個
===================================================================

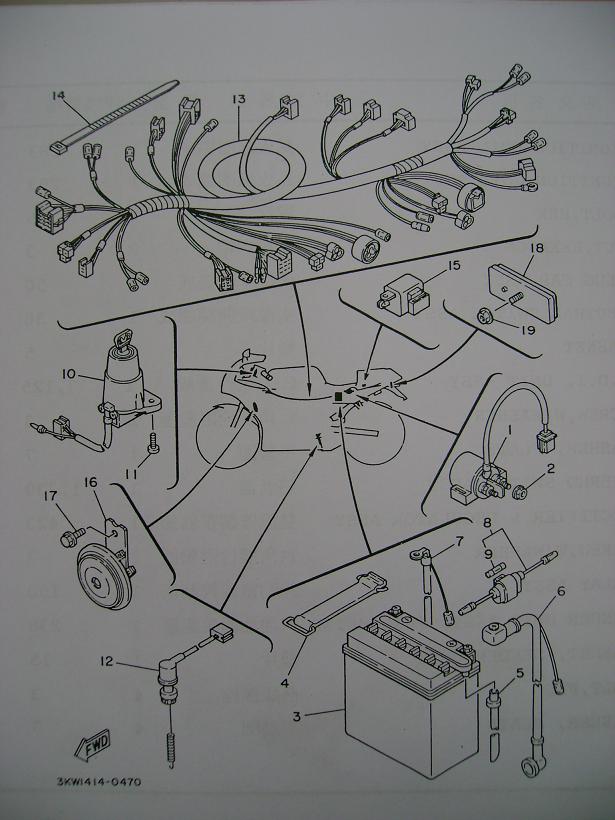

9.電裝2~

1. 3KW-H1940-01  起動繼電器          1組                      11. 90149-06228 螺絲                   2支
2. 95307-06600    六角螺帽             2支                      12. 3YB-H2530-00 煞車燈開關總成    1組
3. 3KW-H2110-00  蓄電池總成          1個                      13. 3YB-H2590-10 電線總成             1組
4. 31U-H2131-00 蓄電池束帶          1條                      14. 90464-12808 夾                         5個
5. 90445-08660    管                      1條                      15.1MH-H3350-V0 方向斷續器總成    1個
6. 3KW-H2115-00  導線 (+)             1條                      16. 3KW-H3371-00 喇叭                      1顆
7. 3KW-H2116-00  導線 (-)             1條                      17. 95807-06012 凸緣螺絲             1支
8. 3KW-H2150-00  保險絲盒總成    1組                      18. 3KW-H5130-00 後反射鏡總成       1個
9. 2GE-H2151-00 保險絲                1個                      19. 95707-05500 尼龍螺帽             1顆
10. 3YB-H2501-00  主開關舵鎖總成 1組                      20. 3YB-KEY00-10 鎖總成                1組
=================================================================
=================================================================
選擇部品---

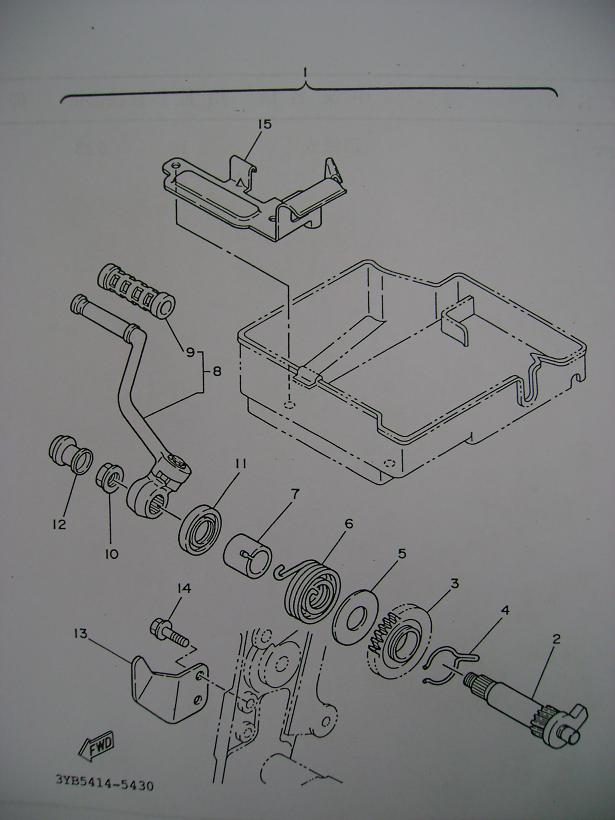

1.起動機構~

1. 3KW-W1561-00 腳踏起動機構總成 1組                   9.  4X6-E5618-00  腳踏柄套          1支
2. 3KW-E5660-00 腳踏軸總成             1組                10. 90179-12877 凸緣螺帽          1個
3. 3KW-E5641-00 腳踏齒輪                1個                   11. 93109-20806 油封                   1個
4. 90468-26048 止夾                         1個                   12. 3KW-E5662-00 腳踏軸蓋          1個
5. 90201-202F9 平墊圈                   1個                   13. 3KW-F741G-00 腳踏炳停止器    1個
6. 90508-26827 扭轉螺絲                1支                   14. 95810-08030 凸緣螺栓          1個
7. 3KW-E5666-00 隔筒                      1個                   15. 3KW-F175U-00 支架                1支
8. 3KW-E5620-00 腳踏柄總成             1組
================================================================

2.主支架~

1. 3KW-W2711-00  主支架總成    1組                4. 93430-10808  夾環          1個
2. 3KW-F7111-00 主支架             1支                5. 90506-35297  拉力彈簧    1條
3. 3KW-F7112-00 主支架軸       1支                   6. 1MH-F7114-00 停止器    1個
====================================================================

2013  0924  02:00  完成轉移...

0939566355 · 发表于 2013-9-25 20:13:04

辛苦你了老哥

stw_shadow · 发表于 2013-9-26 09:08:40

請問可以轉載嗎?

pentiume · 发表于 2013-9-26 10:33:52

cat6lee 發表於 2013-9-24 02:02
FZII零件手冊~電裝部品.選擇部品

1.發電機~

水唷~~~~讚啦

kasawelens · 发表于 2013-10-9 05:44:52

感謝分享

taipeijjs · 发表于 2016-1-11 10:10:30

感謝，獲益良多

		自动登录	找回密码
密码			註冊

[情報] FZII 零件手冊--圖示.料號對照圖表~

评分

浏览过的版块
