FZR零件手冊--圖示.料號對照圖表~

cat6lee · 发表于 2013-9-19 02:29:35

本帖最後由 cat6lee 於 2013-9-19 03:31 編輯

奇摩部落格將於年底關閉..有關於FZ/R車系所有資料移至Z板討論區存放.....

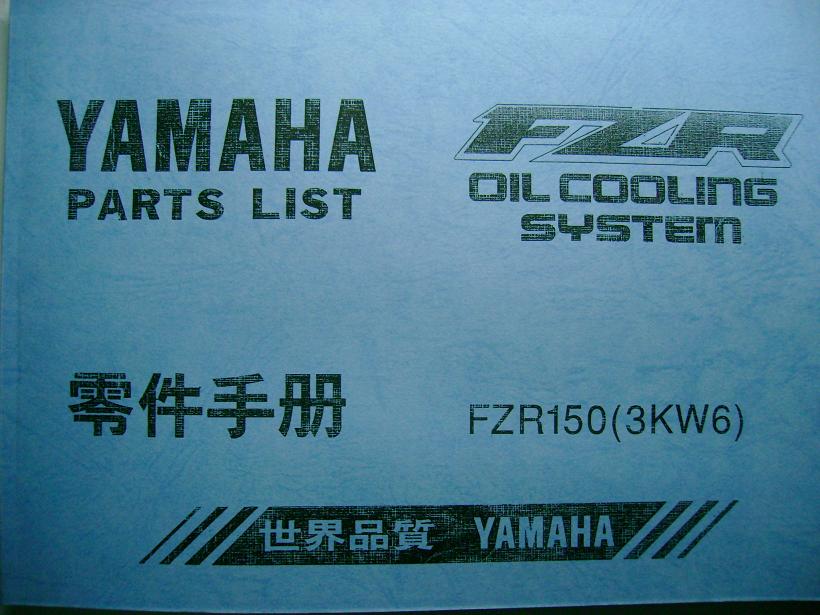

FZR零件手冊圖示及料號對照表~

FZR零件手冊-- 引擎部品~

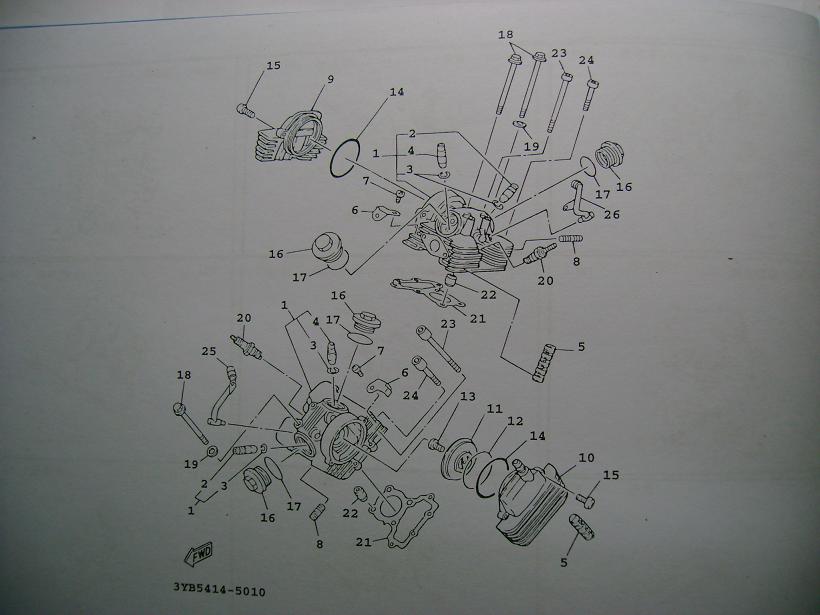

汽缸頭~

1. 3KW-E1102-10  汽缸頭總成  2個             14.  93210-78544  護油圈  2個
2. 2FF-11134-10  排氣閥導管  1個                15.  9850L-06025  盤頭螺絲  4個
3. 93440-10109  夾環  2個                         16.  3KW-E1186-10  2汽缸頭側蓋  4個
4. 2UJ-11133-10  進氣閥導管  1個                17.  93210-448C2  護油圈  4個
5. 3KW-E1161-00  吸收器  14個                   18.  90105-08824  墊圈座帽螺栓  8個
6. 3KW-E4834-00  固定座  2個                   19.  90201-08609  平墊圈  2個
7. 98980-06008  有帽螺絲  2個                   20.  94700-00254  火星塞  2個
8. 90116-06824  雙頭螺栓  4個                   21.  3KW-E1181-00  汽缸蓋墊片  2個
9. 3KW-E1185-10  1汽缸頭側蓋  1個             22.  99530-10114  定位銷  4個
10.  3KW-E111H-20  4汽缸頭側蓋  1個          23.  9131L-06115  六角套頭螺栓  4個
11.  3KW-E1165-00  吸收器板  1個                24.  9131L-06040  六角套頭螺栓  4個
12.  93210-68575  護油圈  1個                      25.  3KW-E4872-00  油管  1條
13.  98507-06010  盤頭螺絲  1個                   26.  3KW-E4873-00  油管  1條
==============================================================
汽缸~

1.  3KW-W1131-10  汽缸組1 1個             5.  3KW-E1351-00  汽缸墊片 2個
2.  3KW-E1631-09  活塞 1個                   6.  93210-49869  護油圈 2個
3.  3KW-W1132-10  汽缸組2 1個             7.  99530-10114  定位銷 4個
4.  3KW-E1631-09 活塞 1個                   8.  3KW-E1161-00  吸收器  4個
==============================================================

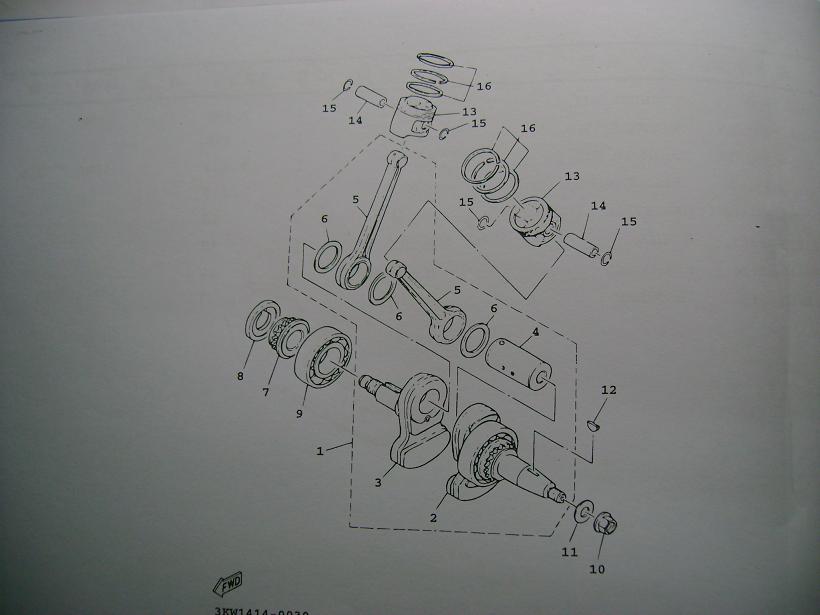

區軸~

1.  3KW-E1400-00  區軸總成  1組                9.  93306-30630  軸承  1個
2.  3KW-W1141-00  區軸組  1個                   10.  90179-12248  凸緣螺帽  1個
3.  3KW-E1422-00  右區軸  1個                   11.  90201-120E8  平墊圈  1個
4.  3KW-E1681-00  區軸銷  1個                   12.  90280-05048  半圓鍵  1個
5.  3KW-E1651-01  連桿  2個                      13.  3KW-E1631-09  活塞  2個
6.  90209-31330  墊圈  3個                         14.  3KW-E1633-00  活塞銷  2個
7.  3KW-E154A-00  凸輪鏈輪  1個                15.  93450-14088  夾環  4個
8.  3KW-E1478-00  軸環  1個                      16.  3KW-E1610-01  活塞環組  2組
==============================================================

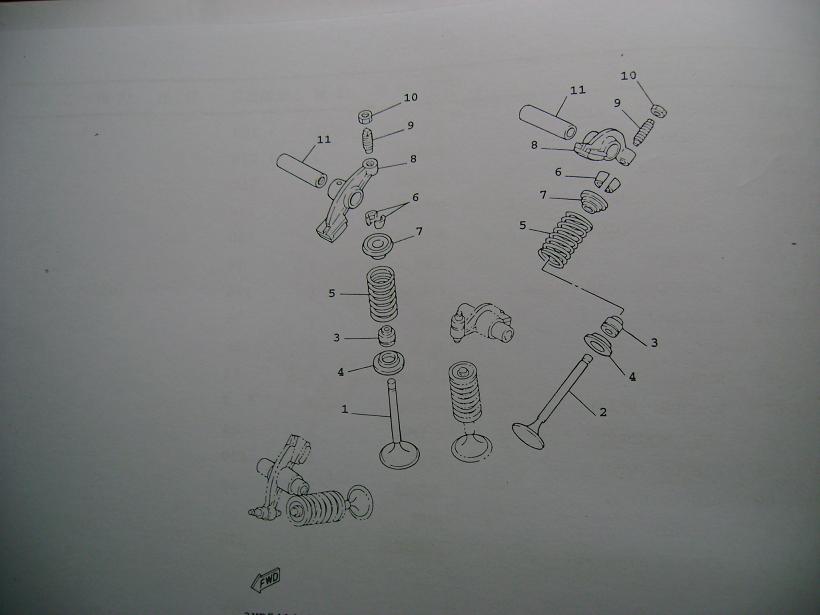

閥門~

1.  3KW-E2111-00  進氣閥  2個                   7.  22F-12117-02  閥門彈簧鎖扣  4個
2.  3KW-E2121-00  排氣閥  2個                   8.  50M12151-00  閥門搖臂  4個
3.  2HX-12119-00  汽門桿油封  4個             9.  22F12159-00  閥門調節螺絲  4個
4.  22F-12116-00  閥門彈簧座  4個             10.  90170-05302  六角螺帽  4個
5.  3KW-12114-00  外閥門彈簧  4個             11.  3KW-E2156-00  搖臂軸  4個
6.  22F-12118-01  閥門銷  8個
==============================================================

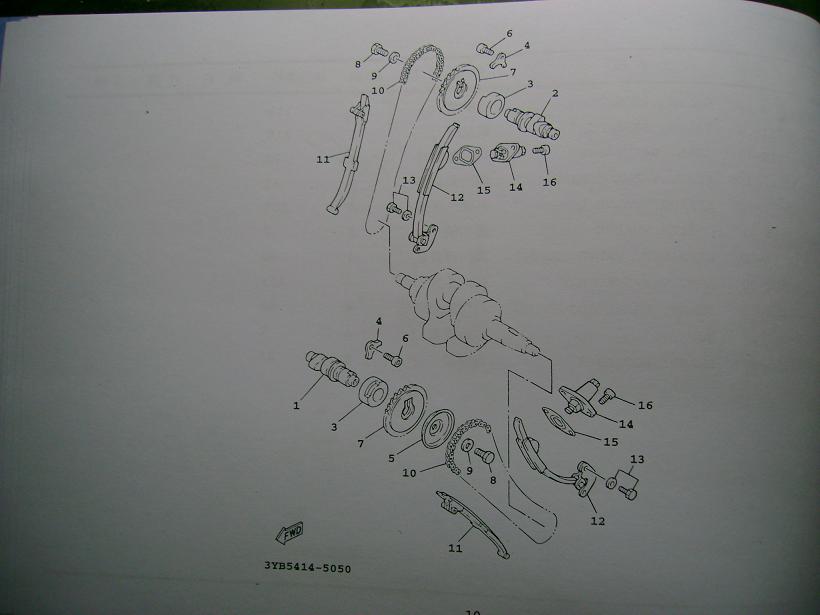

凸輪軸..鏈條~

1.  3KW-12171-00  凸輪軸  1個                      9. 90201-08326  平墊圈2個
2.  3KW-12181-00  凸輪軸2  1個                   10.  94508-25110  鏈條2條
3.  90381-22070  寬心軸襯  2個                   11.  3KW-E2231-00  停止器導件2個
4.  3KW-E111F-00  板  2個                            12.  3KW-E2241-00  停止器導件2個
5.  3KW-E1145-00  吸收氣板  1個                   13.  97527-06512  六角螺栓附墊圈4個
6.  91317-06012  六角套頭螺栓  2個             14.  3KW-E2210-00  鏈條張力器2個
7.  3KW-E2177-00  凸輪鏈輪  2個                   15.  3KW-E2213-00  張力器墊片2個
8.  90101-08590  六角螺栓  2個                      16.  9131L-06016  六角套頭螺栓4個
=================================================================
潤滑油汞~

1.  3KW-E3300-00  潤滑油汞總成  1組             9.  90201-10119  平墊圈  2個
2.  3KW-E3326-00  驅動齒輪  1個                   10.  99009-10400  夾環  1個
3.  93603-12030  定位銷  1個                         11.  3KW-E3416-00  油管  1個
4.  93210-10096  護油圈  1個                         12.  3KW-E3411-00  過濾網  1個
5.  9850L-06025  盤頭螺絲  2個                      13.  90501-16829  壓力彈簧  1個
6.  93210-088C1  護油圈  1個                            14.  3KW-E5351-00  排油塞  1個
7.  98707-06025  平頭螺絲  1個                         15.  93210-35879  護油圈  1個
8.  3KW-E3341-00  惰齒輪  1個
===============================================================

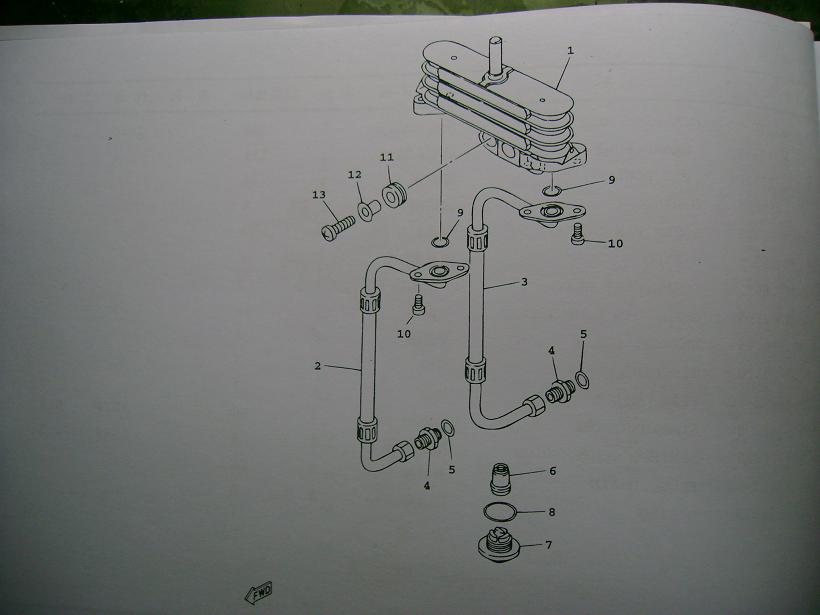

冷卻油汞~

1.  3KW-13470-00  冷卻油汞  1個                   8.  93210-198B3  護油圈  1個
2.  3KW-13466-00  油管  1個                         9.  93210-14805  護油圈  2個
3.  3KW-13467-00  油管  1個                         10.  9131L-06012  六角套頭螺栓  4個
4.  3KW-E3120-00  接頭  2個                         11.  90480-14229  索環  2個
5.  90430-14043  墊片  2個                            12.  90387-07392  軸環  2個
6.  3KW-E3340-00  控制閥  1個                      13.  9890L-06025  有帽螺絲  2個
7.  3KW-E5439-00  塞  1個
================================================================
濾清器~

1.  3KW-E3440-00  機油過濾器  1個                   4.  9850L-06090  盤頭螺絲  1個
2.  3KW-E3447-10  過濾器蓋  1個                      5.  9850L-06020  盤頭螺絲  2個
3.  93210-64297  護油圈  1個
=============================================================

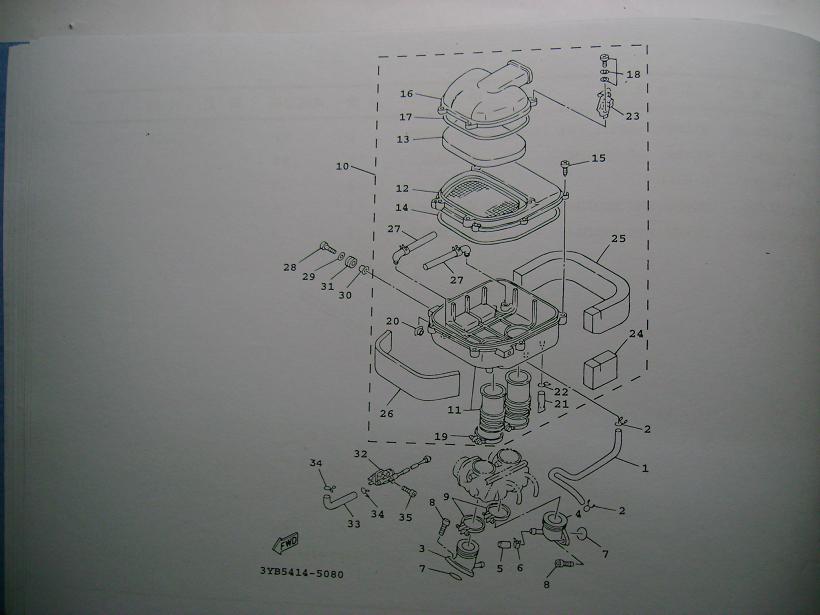

空氣吸入口~

1.  3KW-E1166-10  吸收器導管 1個                         19.  90450-54805  軟管夾 2個
2.  90467-12052  止夾 2個                                     20.  3KW-E4477-00  板 2個
3.  3KW-E3586-20  化油器接頭1  1個                      21.  3KW-E443E  排水管 1個
4.  3KW-E3596-20  化油器接頭2  1個                      22.  90467-11106  止夾 1個
5.  3KW-E3569-00  堵塞 1個                                  23.  3KW-E4414-00  固定座 1個
6.  90467-10039  止夾 1個                                     24.  3KW-E4425-00  防震墊 1個
7.  93210-30611  護油圈 2個                                  25.  3KW-E4426-00  防震墊 1個
8.  91317-06020  六角套頭螺栓 4個                         26.  3KW-E442G  防震墊 1個
9.  3KW-E3575-10  束帶 2個                                     27.  3KW-E4986-00  管 2個
10.  3KW-E4410-10  空氣濾清器總成 1個                28.  98907-06020  有帽螺絲 2個
11.  3KW-W1441-10  空氣濾清器箱組 1個             29.  90201-06055  平墊圈 2個
12.  3KW-E4412-00  空氣濾清器箱蓋 1個                30.  90560-06201  隔筒 2個
13.  3KW-E4451-00  空氣濾清網 1個                      31.  90480-13163  索環 2個
14.  3KW-E4452-00  封圈 1個                                  32.  3KW-E4303-00  空氣輔助器 1個
15.  97707-50525  攻螺絲 6個                                  33.  3KW-E4885-00  管 1個
16.  3KW-E4437-00  防塵管 1個                               34.  90467-16829  止夾 2個
17.  3KW-E4457-00  封圈 1個                                  35.  98507-06012  盤頭螺絲 2個
18.  97607-05320  六角螺栓附墊圈 4個
==============================================================
化油器~

1.  3KW-E4900-11  化油器總成 1組                      21.  137-14153-00  墊圈 1個
2.  3KW-E4901-11  化油器總成1  1個                   22.  1HX-14565-00  螺絲附墊圈 1個
3.  3KW-E4902-11  化油器總成2  1個                   23.  1AE-14237-00  墊片 1個
4.  1HX-14985-00  浮筒 1個                                  24.  1AE-14261-00  座 1個
5.  353-14186-00  浮筒銷 1個                               25.  1AE-14227-00  墊圈 1個
6.  1FN-14565-00  螺絲附墊圈 1個                      26.  620-1423A-70  主噴口 1個
7.  3KW-14107-12  針閥總成 1組                         27.  1HX-14147-00  護油圈 1個
8.  3KW-14504-00  節流螺絲組 1組                      28.  3KW-14486-00  盤頭螺絲 4個
9.  1HX-1410A-00  起動器 1個                               29.  3KW-1490J-10  油針組 1組
10.  3H1-14142-17  引導噴口 1個                         30.  3KW-14933-00  彈簧 1個
11.  1HX-14231-24  主噴口 1個                            31.  3KW-14105-00  螺絲組 1組
12.  3KW-14103-00  節流調整螺絲組 1組             32.  1HX-14991-00  蓋 1個
13.  98580-04008  盤頭螺絲 2個                            33.  3KW-1490K-00  調整螺絲組 1組
14.  2LE-14197-00  油管 1個                                  34.  90445-07747  管 1個
15.  12R-14190-00  柱塞 1個                                  35.  1WG-14251-00  導管 1個
16.  98503-04014  盤頭螺絲 4個                            36.  8A7-14139-00  止夾 2個
17.  3KW-14115-00  螺絲柱塞 1個                         37.  36Y-14147-00  護油圈 4個
18.  22F-14117-00  墊圈 1個                                  38.  98507-05012  盤頭螺絲 8個
19.  3KW-14940-00  節流閥 1個                            39.  3KW-1490L-10  起動器 1個
20.  3DM-14141-28  主噴嘴 1個
===============================================================

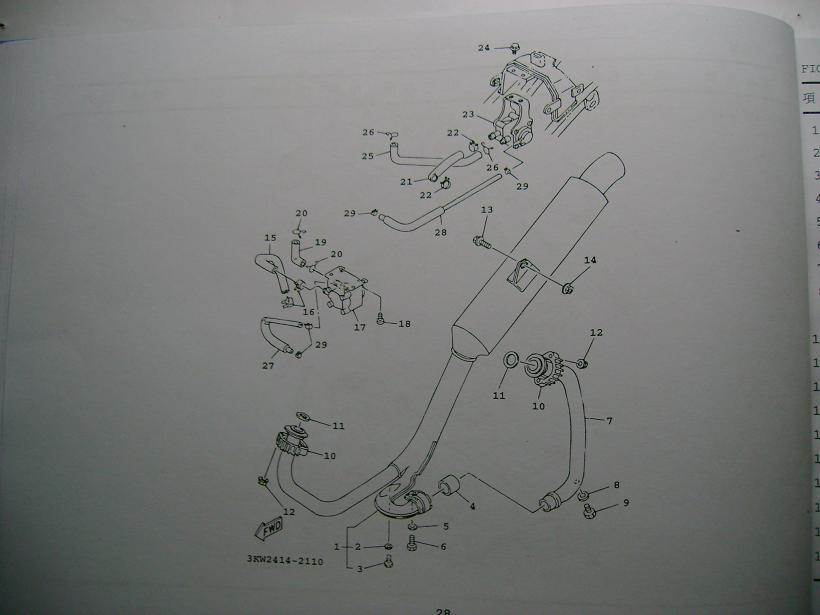

排氣裝置~

1.  3YB-E4703-10-98  排氣管總成 1個             16.  90468-08812  止夾  2個
2.  92907-06600  平墊圈 1個                            17.  3KW-E4803-00  二次空氣導入系統 1個
3.  97380-06008  六角螺栓 1個                         18.  97707-60114  攻螺絲  4個
4.  3KW-E4714-00  消音筒接合墊片 1個          19.  3KW-E4883-00  管  1個
5.  92907-08600  平墊圈 1個                            20.  90467-16829  止夾  2個
6.  97017-08020  螺栓 1個                               21.  3KW-E4882-00  管  1個
7.  3KW-E4621-00-98  排氣彎管 1個                22.  90468-08812  止夾  2個
8.  92907-06600  平墊圈 1個                            23.  3KW-E4803-10  二次空氣導入系統  1個
9.  97380-06008  六角螺栓 1個                         24.  9580L-06012  凸緣螺栓  2個
10.  3KW-E4612-00  環狀螺帽 1個                   25.  3KW-E4884-00  管  1個
11.  3KW-E4613-00  排氣管墊片 2個                26.  90467-16829  止夾  2個
12.  90179-06500  凸緣螺帽 4個                      27.  3KW-E3542-00  管  1個
13.  95807-08020  凸緣螺栓 1個                      28.  3KW-E3544-00  管  1個
14.  9570L-08500  尼龍螺帽 1個                      29.  90467-08092  止夾  4個
15.  3KW-E4881-00  管 1個
===============================================================

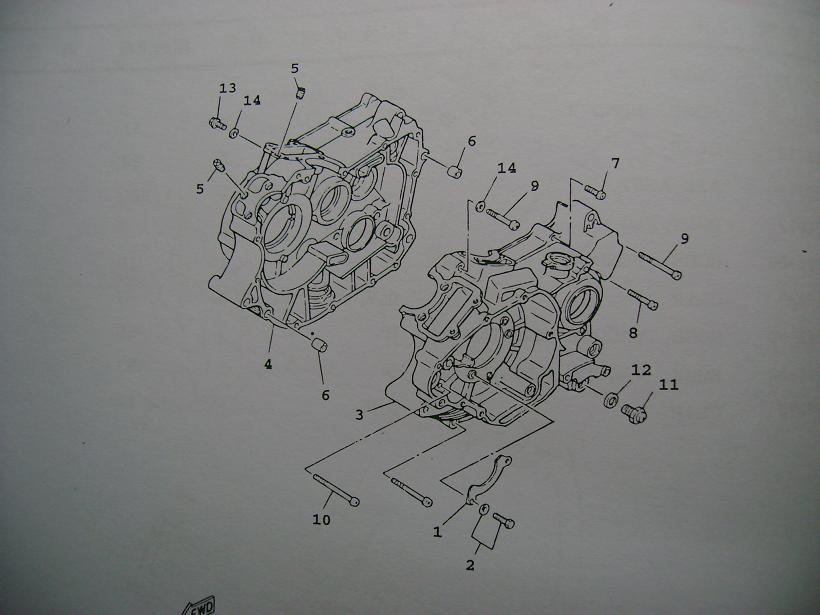

區軸箱~

1.  3KW-E2279-00  板  1個                               8.  9850L-06045  盤頭螺絲  1個
2.  97527-06512  六角螺栓附墊圈  2個             9.  9850L-06060  盤頭螺絲  5個
3.  3KW-E5111-20-MA  左區軸箱  1個             10.  9850L-06070  盤頭螺絲  3個
4.  3KW-E5121-10-MA  右區軸箱  1個             11.  3KW-E3455-00  插頭  1個
5.  3KW-E5138-00  噴嘴  2個                            12.  3KW-E1198-00  墊片1個
6.  99530-12016  定位銷  2個                         13.  90153-06803  六角十字螺絲  1個
7.  9850L-06030  盤頭螺絲  4個                      14.  90430-06014  墊片  3個
===============================================================
區軸箱蓋1~

1.  3KW-E5411-10-AM  區軸箱蓋1  1個             22.  99530-12016  定位銷  2個
2.  90340-32809  排油塞  1個                            23.  9850L-06025  盤頭螺絲  5個
3.  93210-328A4  護油圈  1個                            24.  9850L-06030  盤頭螺絲  2個
4.  90340-14808  排油塞  1個                            25.  9850L-06035  盤頭螺絲  2個
5.  93210-14899  護油圈  1個                            26.  1MH-E5361-00  油標塞  1個
6.  3KW-E5451-00  區軸箱蓋墊片1  1個             27.  1MH-E5363-00  注油塞  1個
7.  99530-12016  定位銷  2個                            28.  93210-19841  護油圈  1個
8.  9850L-06025  盤頭螺絲  5個                         29.  90465-10807  夾  1個
9.  9850L-06035  盤頭螺絲  2個                         30.  3KW-E5431-10-MA  區軸箱蓋3  1個
10.  9850L06060  盤頭螺絲  1個                         31.  99530-08012  定位銷  2個
11.  3KW-E5484-00  夾  1個                               32.  93109-12053  油封  2個
12.  98507-06010  盤頭螺絲  1個                      33.  3KW-E5316-00防震墊  1個
13.  3KW-E5421-20-MA  區軸箱蓋2  1個             34.  3KW-E5427-00  蓋  1個
14.  3KW-E5416-10  機油汞蓋  1個                   35.  98507-06008  盤頭螺絲  4個
15.  3KW-E5449-00  橡膠環  1個                         36.  9850L-06025  盤頭螺絲  3個
16.  3KW-E5486-00  索環  2個                            37.  93101-14817  油封  1個
17.  90209-05279  墊圈  2個                               38.  99009-25500  夾環  1個
18.  98907-05008  有帽螺絲  2個                         39.  90465-10825  夾  1個
19.  90465-08811  夾  4個                                  40.  90338-30816  塞  1個
20.  90465-08812  夾  1個                                  41.  3KW-E5441-01  離合器座  1個
21.  3KW-E5461-00  區軸蓋墊片2  1個
===============================================================
啟動機構~

1.  3KW-E5512-00  惰齒輪1  1個                   5.  93310-225N0  小端軸承  1個
2.  3KW-E5521-00  軸1  1個                            6.  3KW-15590-00  單向起動總成  1個
3.  3KW-E5517-00  惰齒輪2  1個                   7.  91317-08018  六角套頭螺栓  3個
4.  90201-25291  平墊圈  1個
===============================================================
離合器~

1.  3KW-16111-00  主驅動齒輪  1個                   17.  95307-06600  六角螺帽  1個
2.  90282-07023  直鍵  1個                               18.  93210-06422  護油圈  1個
3.  90215-16156  固定墊圈  1個                         19.  31A-16321-01  摩擦板  1個
4.  90215-16222  固定墊圈  1個                         20.  90215-16320  固定墊圈  1個
5.  90170-16256  六角螺帽  1個                         21.  90170-16326  六角螺帽  1個
6.  3KW-16150-00  從動齒輪總成  1個             22.  3KW-E6380-00  推動桿總成  1個
7.  30X-16154-00  推力板  1個                         23.  90149-08067  螺絲  1個
8.  30X-16371-00  離合器鼓  1個                      24.  90430-08119  墊片  1個
9.  5Y1-16331-01  摩擦板  4個                            25.  90508-14433  扭轉彈簧  1個
10.  3J2-16324-00  離合板  4個                         26.  93420-28055  止夾  1個
11.  30X-16351-02  壓力板2  1個                      27.  93102-14856  油封  1個
12.  90501-26148  壓力彈簧  4個                      28.  93315-318Y5  軸承  1個
13.  90159-06016  螺絲附墊圈  4個                   29.  2UJ-16357-00  推動桿2 1個
14.  1W1-16358-01  推動板  1個                      30.  93511-32017  鋼珠  1個
15.  30X-16356-00  推動桿1 1個                      31.  3KW-W1632-00  摩擦板組  1組
16.  92907-06200  平墊圈  1個
===============================================================
傳動機構~

1.  3KW-17411-00  主軸  1個                         18.  90209-22191  墊圈  2個
2.  3KW-E7161-00  6檔驅動齒輪  1個             19.  99009-25400  夾環  1個
3.  90209-18208  墊圈  1個                            20.  3KW-E7261-00  6檔從動齒輪  1個
4.  90410-22820  夾環  1個                            21.  3KW-E7211-00  1檔從動齒輪  1個
5.  3KW-E7131-00  3驅動齒輪  1個                22.  90201-20276  平墊圈  1個
6.  3KW-E7151-00  5驅動齒輪  1個                23.  99009-20400  夾環  1個
7.  3KW-E7121-00  2驅動齒輪  1個                24.  93306-00401  軸承  1個
8.  93306-205X1  軸承  1個                            25.  93306-30525  軸承  1個
9.  93101-17093  油封  1個                            26.  93102-35319  油封  1個
10.  93306-003Y1  軸承  1個                         27.  3KW-E7429-00  隔筒  1個
11.  3KW-17402-00  驅動軸總成  1個             28.  93822-15804  驅動鏈輪  1個
12.  3KW-E7221-00  2檔從動齒輪  1個          29.  90215-16127  固定墊圈  1個
13.  90201-253K0  平墊圈  1個                      30.  90179-16226  凸緣螺帽  1個
14.  93440-25084  夾環  2個                         31.  3KW-E5651-00  惰鏈齒輪  1個
15.  3KW-E7251-00  5檔從動齒輪  1個          32.  90201-20276  平墊圈  2個
16.  3KW-E7231-00  3檔從動齒輪  1個          33.  99009-20400  夾環  2個
17.  3KW-E7241-00  4檔從動齒輪  1個
===============================================================
移位凸輪..叉~

1.  3KW-E8540-00  移位凸輪總成  1組          12.  3KW-E8122-00  移位把手2 1個
2.  14L-E8542-00  頂點  1個                            13.  90508-12430  扭轉彈簧  1個
3.  93315-236Y7  軸承  1個                            14.  3KW-E8151-00  移位把手3 1個
4.  93440-34025  夾環  1個                            15.  99001-07600  夾環  1個
5.  3KW-E8161-00  停止器導件  2個                16.  3KW-E8531-00  移位叉導桿  1個
6.  3KW-E8141-00  停止器板  1個                   17.  99009-10400  夾環  2個
7.  3KW-E8185-00  弓形環節  1個                   18.  3KW-E8535-00  移位叉導桿 1個
8.  93604-18100  定位銷  5個                         19.  3KW-18511-00  移位叉1 1個
9.  93604-29151  定位銷  1個                         20.  3KW-18512-00  移位叉2 1個
10.  3KW-E8561-00  側板1 1個                      21.  3KW-18531-00  移位叉3 1個
11.  98707-05035  平頭螺絲  1個
===============================================================

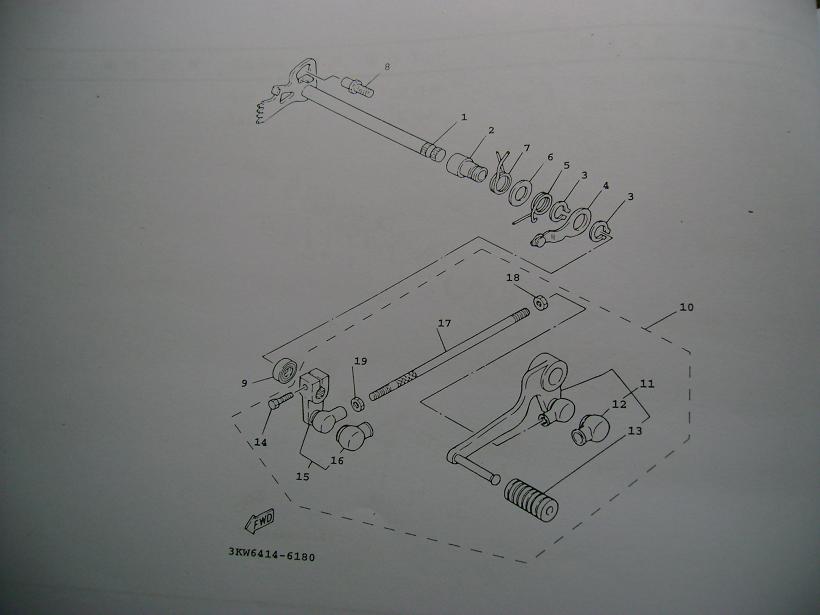

變速桿~

1.  3KW-E8101-00  變速桿總成  1個                11. 3KW-E8110-00  變速踏板總成  1組
2.  90387-12787  軸環  1個                            12.  3KW-E8154-00  防塵套  1個
3.  99009-17400  夾環  2個                            13.  4X6-E8113-00  變速踏板套  1個
4.  3KW-E8140-00  止檔桿總成  1個                14.  9702L-06020  凸緣螺栓  1個
5.  90508-26434  扭轉彈簧  1個                      15.  3KW-E8112-00  變速臂  1個
6.  90201-17255  平墊圈  1個                            16.  3KW-E8154-00  防塵套  1個
7.  90508-32374  扭轉彈簧  1個                         17.  3KW-E8115-00  變速桿  1個
8.  3KW-E8127-00停止器螺絲  1個                   18.  90170-06848  六角螺帽  1個
9.  93102-12106  油封  1個                               19.  9530L-06700  六角螺帽  1個
10.  3KW-X1811-00  變速踏板總成  1組

cat6lee · 发表于 2013-9-19 03:09:23

FZR零件手冊-- 車體部品~

車架~

1.  3KW-F1110-10-MA  車架整體  1個                         21.  3KW-F1379-00  導件  1個
2.  3YB-F118E-30  標誌  1個                                     22.  3YB-F1561-10  僸翼2 1個
3.  3YB-F118F-10  標誌  1個                                        23.  3KW-F1398-00  安全帽吊架  1個
4.  3YB-F118F-40  標誌  2個                                        24.  90149-06154  螺絲  1個
5.  3KW-F1315-10  引擎固定架  1個                            25.  90338-07124  塞  2個
6.  9581L-08050  凸緣螺栓  2個                                  26.  3KW-F2178-00  軸環  1個
7.  9570L-08500  尼龍螺帽  2個                                  27.  3KW-F2184-10  襯套  1個
8.  90387-08899  軸環  1個                                        28.  90109-08705  螺栓  1個
9.  90105-08034  墊圈座帽螺栓  1個                            29.  90201-13409  平墊圈  1個
10.  90105-08831  墊圈座帽螺栓  1個                         30.  90201-08753  平墊圈  1個
11.  90201-08326  平墊圈  2個                                     31.  90387-088M4  軸環  1個
12.  90105-08100  墊圈座帽螺栓  1個                         32.  3KW-F136H-00  固定架  1個
13.  9570L-08500  尼龍螺帽  3個                                  33.  9580L-06010  凸緣螺帽  2個
14.  3KW-F1359-00  線圈支架  1個                               34.  90480-14229  索環  1個
15.  95707-06500  尼龍螺帽  2個                                  35.  3KW-F118U-00  支架  1個
16.  3KW-F135F-00  蓋  2個                                           36.  90480-13426  索環  2個
17.  3KW-F117F-10-MA  蓋1 1個                                  37.  90387-067K6  軸環  2個
18.  3KW-F117M-10-MA  蓋2 1個                               38.  90507-06420  六角螺栓附墊圈  2個
19.  90480-12320  索環  6個                                        39.  90201-064H0  平墊圈  2個
20.  3KW-F143A-00  蓋  2個
===============================================================
檔泥蓋~

1.  3KW-F1510-10-2X  前檔泥蓋整體(白紅)  1個             9.  90480-10258  索環  2個
   3KW-F1510-10-3X  前檔泥蓋整體(黑綠)  1個             10.  3KW-F1629-00  檔泥板  1個
2.  95807-06016  凸緣螺栓  4個                                     11.  95807-06016  凸緣螺栓  2個
3.  1MH-F1518-00  鋼索固定環  1個                               12.  90387-06500  軸環2  個
4.  3KW-F1611-10  後檔泥蓋  1個                                  13.  3KW-X2165-00-P3  後蓋(白紅)  1個
5.  3KW-F1649-00  防震墊  2個                                              3KW-X2165-00-P4  後蓋(黑綠)  1個
6.  3KW-E4477-00  板  2個                                              14.  99234-00080  標誌(白紅)  1個
7.  90387-078A8  軸環  2個                                                       3KW-F1609-10  標誌(黑綠)  1個
8.  95807-06012  凸緣螺栓  4個                                     15.  9570L-06500  尼龍螺帽  2個
                                                                                       16.  3KW-F1639-00  防震墊  1個
===============================================================

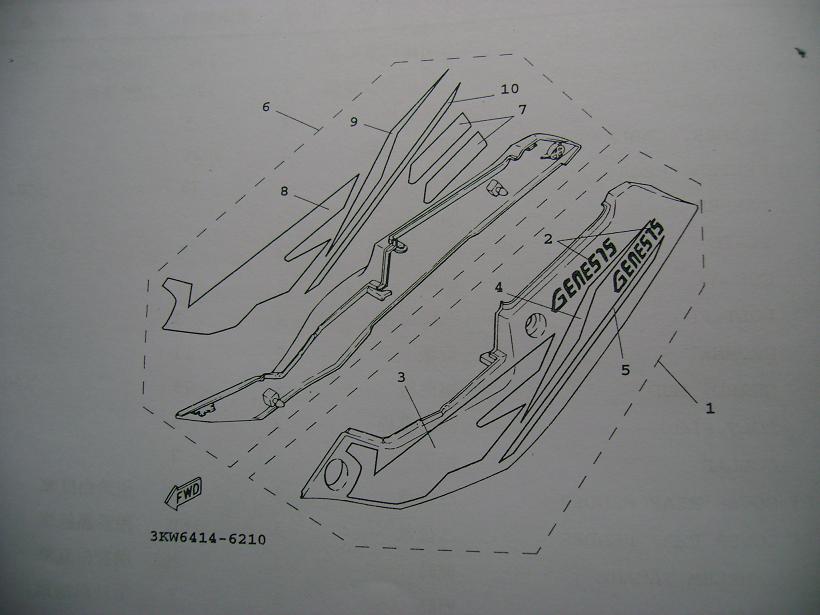

側蓋1~

1.  3KW-X2171-20-P0  側蓋1(白紅)  1個                6.  3KW-X2172-20-P0  側蓋2(白紅)  1個
   3KW-X2171-00-P2  側蓋1(黑綠)  1個                      3KW-X2172-00-P2  側蓋2(黑綠)  1個
2.  3KW-F1781-80  標誌1(白紅)  1個                      7.  3KW-F1781-80  標誌1(白紅)  1個
   3KW-F1781-80  標誌1(黑綠)  1個                            3KW-F1781-80  標誌1(黑綠)  1個
3.  3KW-1783-20  標誌(白紅)  1個                         8.  3KW-1784-10  標誌(白紅)  1個
   3KW-1783-30  標誌(黑綠)  1個                               3KW-1784-20  標誌(黑綠)  1個
4.  3KW-F174G-00  圖案(白紅)  1個                      9.  3KW-F174H-00  圖案(白紅)  1個
   3KW-F174G-10  圖案(黑綠)  1個                            3KW-F174H-10  圖案(黑綠)  1個
5.  3KW-F174J-00  圖案  1個                               10.  3KW-F174K-00  圖案  1個
===============================================================
側蓋2~

1.  90480-01141  索環  4個                                  12.  90146-06016  有槽扁圓頭螺絲  2個
2.  90159-06806  螺絲附墊圈  4個                         13.  3KW-F1731-00-P0  側蓋3(白紅)  1個
3.  90480-01514  索環  2個                                           3KW-F1731-00-P1  側蓋3(黑綠)  1個
4.  3KW-F1747-00  防震墊  2個                            14.  3KW-F1741-00-P0  側蓋4(白紅)  1個
5.  3KW-F177G-00  電瓶箱  1個                                     3KW-F1741-00-P1  側蓋4(黑綠)  1個
6.  90119-06117  六角套頭螺栓  2個                      15.  3KW-F1717-00  防震墊  4個
7.  3KW-E4477-00  板  2個                                     16.  3KW-F175U-00  支架  1個
8.  90480-22362  索環  1個                                     17.  3KW-F139X-00  防震墊  1個
9.  3KW-F1621-00  後僸翼  1個                               18.  3KW-F8100-00  工具包  1組
10.  3KW-F1665-00  導件  1個                               19.  1MH-F811G-00  束帶  1個
11.  3KW-F177A-00  箱子  1個                               20.  3KF8194-00  排油板  1個
===============================================================

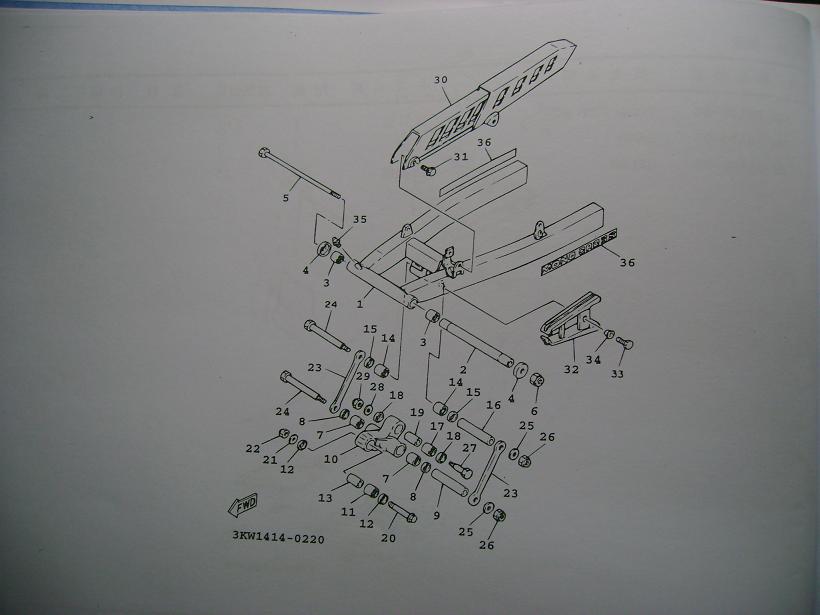

後臂..懸吊系統~

1.  3KW-F2110-02-MA  後臂整體  1個                            19.  90387-12898  軸環  1個
2.  3KW-F2184-00  襯套  1個                                        20.  90105-10865  墊圈座帽螺栓  1個
3.  93317-21717  軸承  2個                                           21.  90201-101J1  平墊圈  1個
4.  1MH-F2129-00  蓋  2個                                           22.  9561L-10100  U形螺帽  1個
5.  3KW-F2141-00  後臂軸  1個                                     23.  3KW-F217M-00  臂  2個
6.  9560L-12200  自鎖螺帽  1個                                     24.  90101-10658  六角螺栓  2個
7.  93317-21746  軸承  2個                                           25.  90201-101J1  平墊圈  2個
8.  93109-17048  油封  2個                                           26.  9561L-10100  U形螺帽  2個
9.  90387-122R5  軸環  1個                                           27.  90101-10659  六角螺栓  1個
10.  3KW-F217A-00  傳動臂  1個                                  28.  90201-101J1  平墊圈  1個
11.  93317-31701  軸承  1個                                        29.  9561L-10100  U形螺帽  1個
12.  93109-17048  油封  2個                                        30.  3KW-F2311-00  鏈盒  1個
13.  90387-102R4  軸環  1個                                        31.  90119-06117  六角套頭螺栓  2個
14.  93317-21746  軸承  2個                                        32.  3KW-F2151-00  外鏈條導件  1個
15.  93109-17048  油封  2個                                        33.  97007-06012  螺栓  1個
16.  90387-122R5  軸環  1個                                        34.  90387-06500  軸環  1個
17.  93317-31701  軸承  1個                                        35.  93700-06802  滑脂嘴  1個
17.  93109-17048  油封  2個                                        36.  3KW-F218A-50  後臂貼紙  2張
===============================================================
後懸吊系統~

1.  3KW-22210-00-6W  後緩衝器總成  1支                   4.  9561L-10100  U形螺帽  1個
2.  90387-106H5  軸環  1個                                           5.  90201-10126  平墊圈  1個
3.  90109-10554  螺栓  1個                                           6.  90201-12729  平墊圈  1個
===============================================================

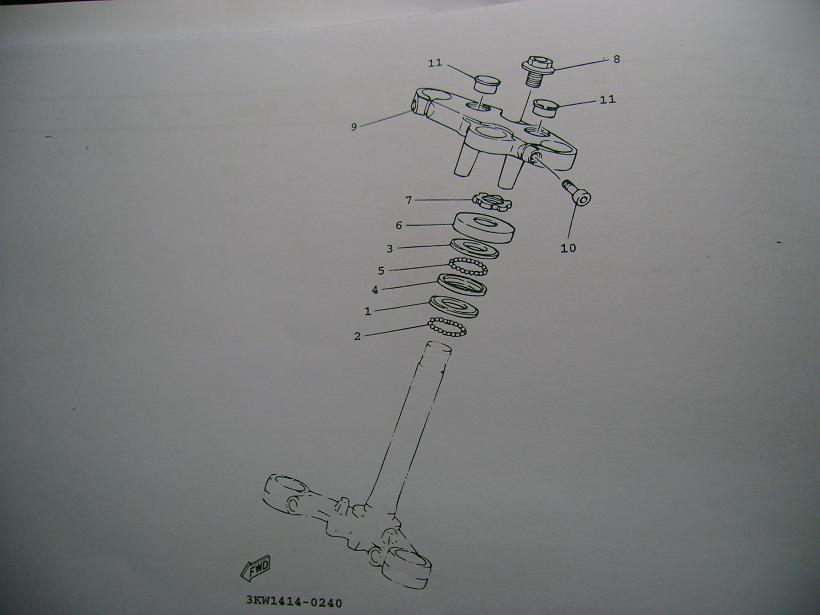

操縱舵機構~

1.  156-23412-00  珠碗2 1個                                     7.  90179-25033  凸緣螺帽  1個
2.  93501-04011  鋼珠  19個                                     8.  90105-14830  墊圈座帽螺栓  1個
3.  183-23411-00  珠碗1 1個                                     9.  3KW-X2343-00  把手冠座  1個
4.  183-23412-00  珠碗2 1個                                  10.  9131L-08025  六角套頭螺栓  2個
5.  93501-04011  鋼珠  19個                                     11.  3KW-F3437-00  冠座蓋  2個
6.  3KW-F3415-00  珠碗蓋  1個                                  12.  4X6-W2341-00  珠碗組  1組
===============================================================

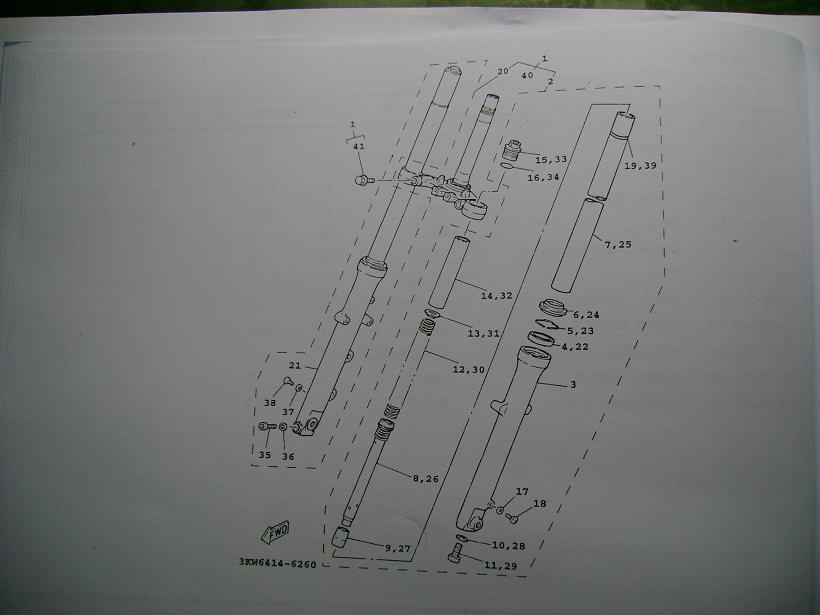

前叉~

1.  3KW-F3100-00  前叉總成  1組                            22.  3UH-F3145-00  油封  1個
2.  3KW-F3102-00  左前叉內外管組  1組                23.  22W-23153-L0  環  1個
3.  3KW-F3126-00  左外管  1支                               24.  51Y-23144-00  封圈  1個
4.  3UH-F3145-00  油封  1個                                     25.  3KW-F3110-00  前叉內管  1支
5.  22W-23153-L0  環  1個                                     26.  3KW-F3170-00  前叉接筒整體  1個
6.  51Y-23144-00  封圈  1個                                     27.  3KW-F3173-00  錐形心軸  1個
7.  3KW-F3110-00  前叉內管  1支                            28.  3KW-F3158-L0  墊片  1個
8.  3KW-F3170-00  前叉接筒整體  1個                      29.  3KW-F3181-50  螺栓  1個
9.  3KW-F3173-00  錐形心軸  1個                            30.  3KW-F3141-00  前叉彈簧  1支
10.  3KW-F3158-L0  墊片  1個                                  31.  3KW-F3142-00  上彈簧座  1個
11.  3KW-F3181-50  螺栓  1個                                  32.  3KW-F3118-00  隔筒  1個
12.  3KW-F3141-00  前叉彈簧  1支                         33.  3YB-F3111-00  頂蓋螺栓  1個
13.  3KW-F3142-00  上彈簧座  1個                         34.  3KW-F3114-00  護油圈  1個
14.  3KW-F3118-00  隔筒  1個                                  35.  3KW-F3128-00  螺栓  1個
15.  3YB-F3111-00  頂蓋螺栓  1個                            36.  3KW-F3165-00  墊圈  1個
16.  3KW-F3114-00  護油圈  1個                               37.  3KW-F3129-00  墊片  1個
17.  3KW-F3129-00  墊片  1個                                  38.  3KW-F3119-00  堵塞  1個
18.  3KW-F3119-00  堵塞  1個                                  39.  3KW-F3153-00  環  1個
19.  3KW-F3153-00  環  1個                                     40.  3KW-F3340-10  下三腳架  1個
20.  3KW-F3103-00  右前叉內外管  1組                      41.  3KW-F3346-00  螺栓  2個
21.  3KW-F3163-00  右外管  1支
===============================================================
汽油箱~

1.  3KW-E3978-10  調節管  1個                                     28.  3KW-F4118-00  汽油箱固定座  1個
2.  3KW-E3971-00  汽油管  1個                                     29.  97607-06312  六角螺栓附墊圈  4個
3.  90467-10008  止夾  4個                                           30.  3KW-F4602-10  汽油箱蓋總成  1個
4.  3KW-E3910-00  汽油汞浦總成  1個                         31.  3KW-F4614-00  板  1個
5.  3KW-X2411-10-9X  汽油箱總成(白紅)  1個             32.  90110-06814  六角套頭螺栓  5個
3KW-X2411-10-0Y  汽油箱總成(黑綠)  1個                33.  90110-06812  六角套頭螺栓  3個
6.  99221-00160  標誌(白紅)  2張                                  34.  3KW-F4324-00  管13 1條
99227-00160  標誌(黑綠)  2張                                  35.  90464-14807  夾  1個
7.  3KW-F424A-00  圖案7(白紅)  1張                            36.  90467-10008  止夾  2個
3KW-F424A-10  圖案7(黑綠)  1張                            37.  90445-10366  管  1個
8.  3KW-F424B-00  圖案8(白紅)  1張                            38.  90467-09006  止夾  1個
3KW-F424B-10  圖案8(黑綠)  1張                            39.  4JJ-F4170-00  活性碳罐  1個
9.  3KW-F4244-10  圖案1(白紅)  1張                            40.  3UR-F483H-00  束帶  2個
3KW-F4244-20  圖案1(黑綠)  1張                            41.  3KW-F115R-00  支架  1個
10.  3KW-F4245-10  圖案2(白紅)  1張                         42.  3KW-F134X-00  支架  1個
   3KW-F4245-20  圖案2(黑綠)  1張                            43.  95807-06012  凸緣螺栓  2個
11.  3KW-F4183-00  定位防震墊3 1個                         44.  3KW-F4321-01  管  1個
12.  1MH-F4183-00  定位防震墊3 1個                         45.  90467-09006  止夾  1個
13.  3KW-F4187-00  特殊墊圈  1個                               46.  60467-08003  止夾  1個
14.  97007-08040  螺栓  1個                                        47.  3XY-F4180-00  控制閥總成  1個
15.  3KW-F4181-00  定位防震墊1 1個                         48.  90461-15801  夾環  1個
16.  3KW-F4182-00  定位防震墊2 2個                         49.  97607-05312  六角螺栓附墊圈  1個
17.  3KW-H2591-00  束帶  2個                                     50.  3KW-F4322-01  管  1個
18.  3KW-F4500-00  汽油旋塞總成  1個                         51.  90467-09006  止夾  2個
19.  3KW-F4512-00  墊片  1個                                     52.  3KW-F4323-01  管  1個
20.  90149-06011  螺絲  2支                                        53.  90467-09006  止夾  2個
21.  90202-05193  平墊圈  2個                                     54.  3KW-F4376-00  連接頭  1個
22.  3KW-F4524-00  汽油旋塞鈕  1個                            55.  90445-11865  管  1個
23.  98507-03008  盤頭螺絲  1個                                  56.  90445-075G7  管  1個
24.  3KW-F4312-00  汽油管  1個                                  57.  3KW-F4325-00  管  1個
25.  3KW-F4313-01  汽油管  1個                                  58.  3UH-F4376-00  連接管  1個
26.  90467-10008  止夾  2個                                        59.  90467-10041  止夾  4個
27.  90469-09006  止夾  2個
===============================================================

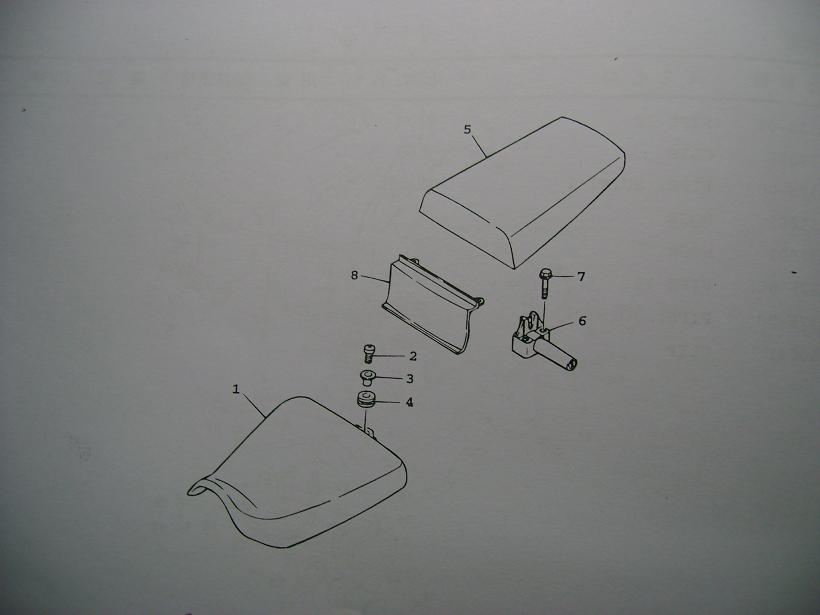

座墊~

1.  3KW-F4710-01  單人座墊  1個                      6.  1NT-F4705-V0  座墊鎖總成  1組
2.  98507-08020  盤頭螺絲  1個                         7.  95817-06040  凸緣螺栓  2個
3.  90387-085W0  軸環  1個                               8.  3KW-F4796-00-P3  蓋1(白紅)  1個
4.  90480-14329  索環  1個                                     3KW-F4796-00-P4  蓋1(黑綠)  1個
5.  3KW-F4750-00  串列座墊  1個
===============================================================

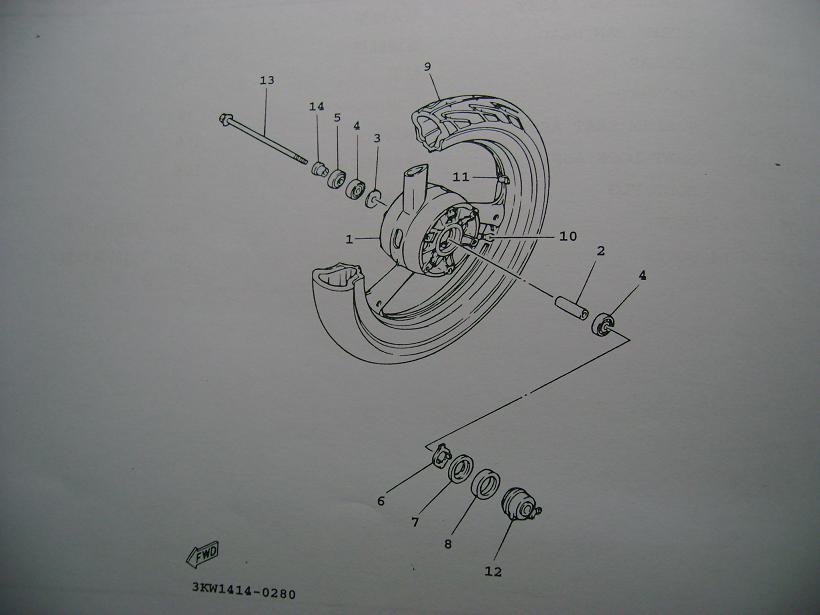

前輪~

1.  3KW-F5168-00-33  前鑄輪  1個                      9.  94110-178G7  輪胎  1條
2.  90560-12332  隔筒  1個                                  10.  93900-00026  氣門嘴  1個
3.  3KW-F5315-00  隔筒凸緣  1個                         11.  3KW-F5398-00  輪均衡器  1個
4.  93306-301Y7  軸承  2個                                           3KW-F5398-10  輪均衡器  1個
5.  93106-20805  油封  1個                                           3KW-F5398-20  輪均衡器  1個
6.  1MH-F5149-00  速度表離合器  1個                   12.  3KW-F5190-00  齒輪組件總承  1個
7.  1MH-F5846-00  速度表離合器承件  1個             13.  3KW-F5181-00  前輪軸  1個
8.  93105-45804  油封  1個                                  14.  90387-123N2  軸環  1個
===============================================================

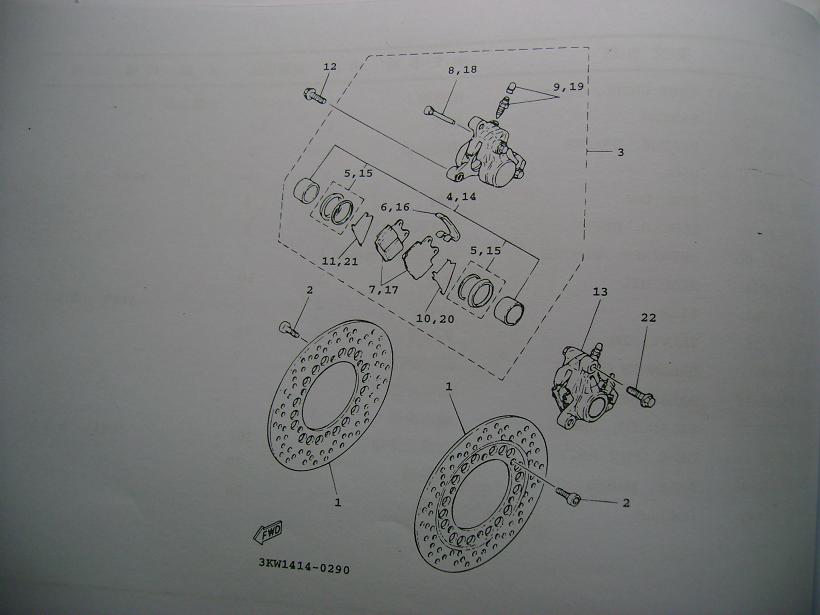

前剎車卡鉗~

1.  3KW-2582T-00  煞車圓盤  2片                         12.  90105-10850  墊圈座帽螺栓  2個
2.  90149-08814  螺絲12  支                               13.  3KW-F580T-00  卡前總成  1個
3.  3YB-F580U-00  卡鉗總成  1個                         14.  3YB-W0057-00  卡鉗活塞  1個
4.  3YB-W0057-00  卡鉗活塞  1個                         15.  3YB-W0047-10  卡鉗封圈組  1組
5.  3YB-W0047-10  卡鉗封圈組  1組                      16.  51L-F5919-00  緩衝器支架  1個
6.  51L-F5919-00  緩衝器支架  1個                      17.  3KW-W0046-50  煞車片組  1組
7.  3KW-W0046-50  煞車片組  1組                      18.  3YB-F5924-00  緩衝器銷  2支
8.  3YB-F5924-00  緩衝器銷  2支                         19.  3YB-W0048-00  螺栓桿組  1支
9.  3YB-W0048-00  螺栓桿組  1支                         20.  3YB-F5827-10  卡鉗墊片  1個
10.  3YB-F5827-10  卡鉗墊片  1個                         21.  3YB-F5827-00  卡鉗墊片  1個
11.  3YB-F5827-00  卡鉗墊片  1個                         22.  90105-10850  墊圈座帽螺栓  2個
===============================================================

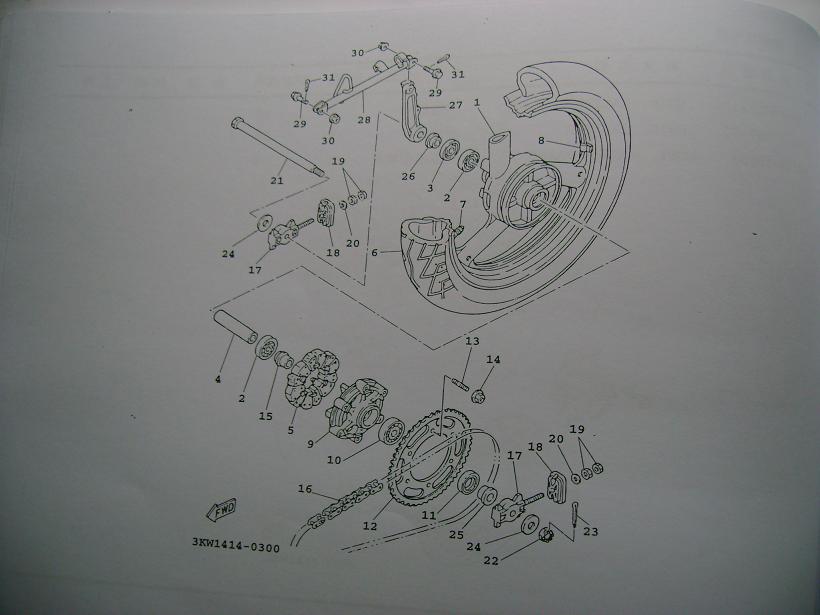

後輪~

1.  3KW-F5338-10-33  後鑄輪  1個                      16.  94581-54132  鏈條  1條
2.  93306-202X5  軸承  2個                                  17.  3KW-F5388-00  牽鏈板  2個
3.  93102-22216  油封  1個                                  18.  3KW-F2174-10  鏈條護器  2個
4.  90560-15277  隔筒  1個                                  19.  9530L-08600  六角螺帽  4個
5.  3KW-F5360-00  防震墊  6個                            20.  92903-08600  平墊圈  2個
6.  94111-178G8  輪胎  1條                                  21.  3KW-F5381-00  後輪軸  1個
7.  93900-00026  氣門嘴  1個                               22.  90170-14020  堡形螺絲  1個
8.  3KW-F5398-00  輪均衡器  1個                         23.  91401-30030  開尾銷  1個
   3KW-F5398-10  輪均衡器  1個                         24.  90201-156J5  平墊圈  2個
   3KW-F5398-20  輪均衡器  1個                         25.  90387-153N8  軸環  1個
9.  3KW-F5366-00  輪殼離合器  1個                      26.  90387-153N7  軸環  1個
10.  93306-204Y5  軸承  1個                                  27.  3KW-F5819-00  卡鉗支架  1個
11.  93102-28022  油封  1個                                  28.  3KW-F517E-00  壓縮桿  1支
12.  3KW-F5458-20  鏈輪  1個                               29.  90105-08321  墊圈座帽螺栓  2個
13.  90116-08498  雙頭螺栓  6個                         30.  9570L-08500  尼龍螺帽  2個
14.  9561L-08200  U形螺帽  6個                            31.  91402-20015  開尾銷  2個
15.  90387-153N3  軸環  1個                                  32.  3KW-W1746-00  鏈輪組  1個
===============================================================

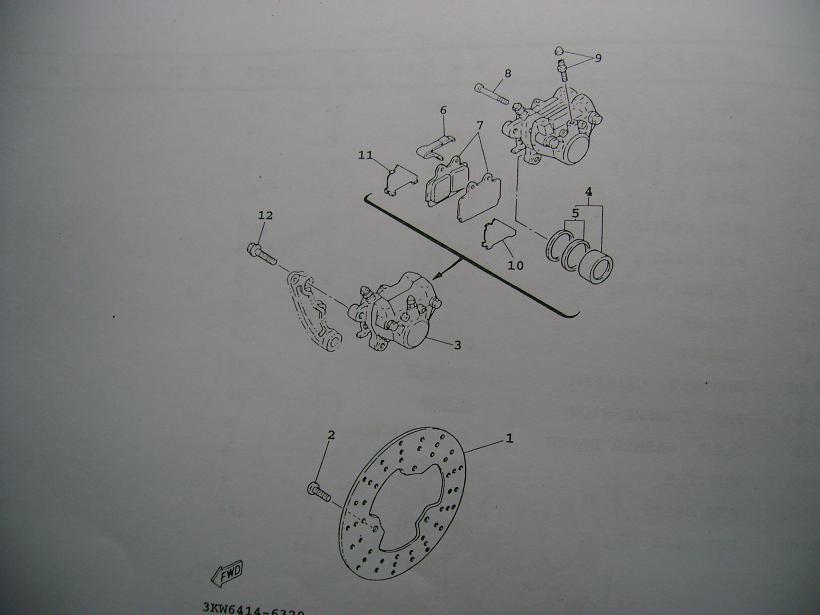

後煞車卡鉗~

1.  1WG-25831-50  煞車圓盤  1個                      7.  3KW-W0046-00  煞車片組  1組
2.  90149-08814  螺絲  3支                               8.  3YB-F5924-00  緩衝器銷  2支
3.  3KW-F580W-00  卡鉗總成  1個                      9.  3YB-W0048-00  螺栓桿組  1個
4.  3YB-W0057-00  卡鉗活塞  1個                      10.  3YB-F5827-00  卡鉗墊片  1個
5.  3YB-W0047-10  卡鉗封圈組  1組                   11.  3YB-F5827-10  卡鉗墊片  1個
6.  51L-F5919-00  緩衝器支架  1個                   12.  90105-10850  墊圈座帽螺栓  2個
===============================================================

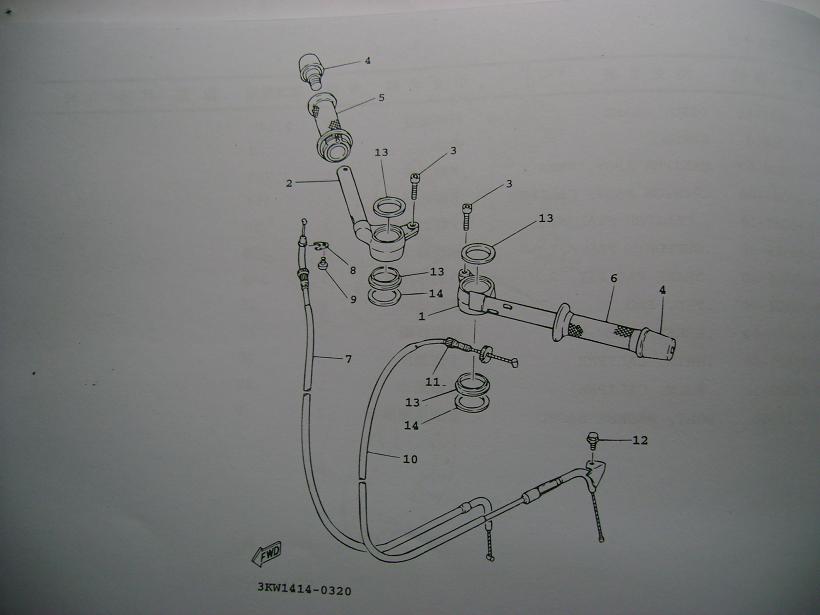

轉向把手.鋼索~

1.  3KW-F6121-00  左把手  1支                         8.  3KW-F6393-00  座  1個
2.  3KW-F6122-00  右把手  1支                         9.  98506-05008  盤頭螺絲  1個
3.  91317-08030  六角套頭螺栓  2個                   10.  3KW-F6335-00  離合器鋼索  1條
4.  3KW-F6246-00  握把尾端  2個                      11.  90123-W8046  鋼索調整螺栓  1個
5.  3KW-F6240-00  右握把總成  1個                   12.  95027-06012  凸緣螺栓  1個
6.  2VH-F6241-00  左握把  1個                            13.  3KW-F6113-00  防震墊  4個
7.  3KW-F6311-00  節流鋼索  1條                      14.  3KW-F3122-00  蓋  2個
===============================================================

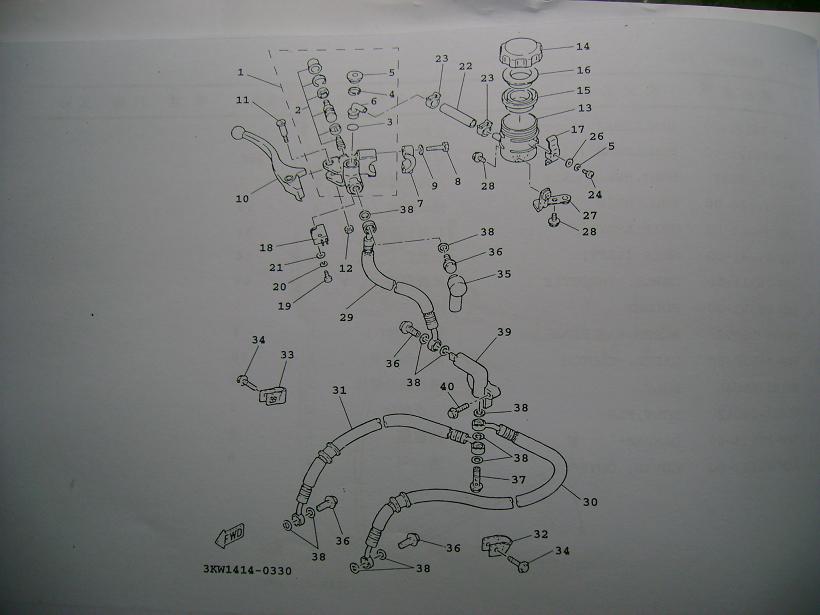

前主缸~

1.  3TJ-W2587-00  主缸總成1  個                      21.  92901-04100  平墊圈  1個
2.  3TJ-W0041-50  主缸推進器  1個                   22.  3KW-2589E-00  管  1個
3.  93210-15620  護油圈  1個                            23.  90467-12085  止夾  2個
4.  2VN-25866-00  止夾  1個                               24.  98580-04010  盤頭螺絲  1個
5.  3FV-2589A-00  防塵蓋  1個                            25.  92902-04100  平墊圈  1個
6.  2VN-2582A-50  接頭  1個                               26.  92901-04600  平墊圈  1個
7.  56A-25867-00  主缸支架  1個                         27.  3KW-F6292-00  固定座  1個
8.  97026-06030  六角螺栓  2個                         28.  9580L-06012  凸緣螺栓  2個
9.  90927-06600  平墊圈  2個                            29.  3KW-25872-02  煞車管  1條
10.  3KW-H3922-00  右把手  1個                         30.  3KW-25873-02  煞車管  1條
11.  3FV-2589F-00  螺栓  1個                               31.  3KW-25874-02  煞車管1條
12.  95616-06100  U形螺帽  1個                         32.  3KW-F5875-00  煞車管座1 1個
13.  3FV-25894-00  油槽  1個                               33.  3KW-F5876-00  煞車管座2 1個
14.  3GM-25825-50  油槽蓋  1個                         34.  9580L-06025  凸緣螺栓  2個
15.  3FV-25854-00  油槽隔片  1個                      35.  1MH-F5862-00  主缸保護罩  1個
16.  2J2-25855-50  防塵蓋  1個                            36.  90401-10805  接合螺絲  4個
17.  3FV-2589G-00  座  1個                                  37.  90401-10806  接合螺絲  1個
18.  3FV-83980-00  煞車燈開關總成  1個             38.  90201-10118  平墊圈  11個
19.  98511-04012  盤頭螺絲  1個                         39.  3KW-F5885-00  接頭  1個
20.  92902-04100  平墊圈  1個                            40.  95807-06025  凸緣螺栓  1個
===============================================================
支架..置腳踏~

1.  3KW-F7311-00-MA  側支架 1支                      20.  90206-17084  波形墊圈 1個
2.  3KW-F7321-10  側支架支架 1支                      21.  90110-10815  六角套頭螺栓 1個
3.  90110-10816  六角套頭螺栓 1個                   22.  3KW-F7443-00  支架3  1個
4.  90110-10817  六角套頭螺栓 1個                   23.  9502L-0008025  凸緣螺栓 2個
5.  90507-29033  拉力彈簧 1個                            24.  3KW-F7211-00  煞車踏板 1個
6.  90109-10474  螺栓 1個                                  25.  3KW-E8113-00  變速踏板套 1個
7.  90185-10037  自鎖螺帽 1個                            26.  90506-20192  拉力彈簧 1個
8.  3KW-F7410-00  左置角架總成 1個                   27.  3GF-F7431-00  左後置腳架 1個
9.  3KW-F7413-00  置腳踏套 1個                         28.  3GF-7441-00  右後置腳架 1個
10.  90157-05079  盤頭螺絲 2個                         29.  90501-12743  壓力彈簧 2個
11.  90109-083E2  螺栓 1個                                  30.  93501-04805  鋼珠 2個
12.  90206-17084  波形墊圈 1個                         31.  3KW-F7437-00特殊墊圈 2個
13.  90110-10815  六角套頭螺栓 1個                   32.  91701-06035  銷 2個
14.  3KW-F7442-00  支架2  1支                            33.  91401-20012  開尾銷 2個
15.  9502L-08025  凸緣螺栓 2個                            34.  90387-064H8  軸環 2個
16.  3KW-F7420-00  右置角架總成 1個                35.  3KW-F741L-10  支架4  1支
17.  3KW-F7413-00  置腳踏套 1個                         36.  3KW-F742L-10  支架5  1支
18.  90157-05079  盤頭螺絲 2個                            37.  95817-08016  凸緣螺栓 4個
19.  90109-083E2  螺栓 1個
===============================================================

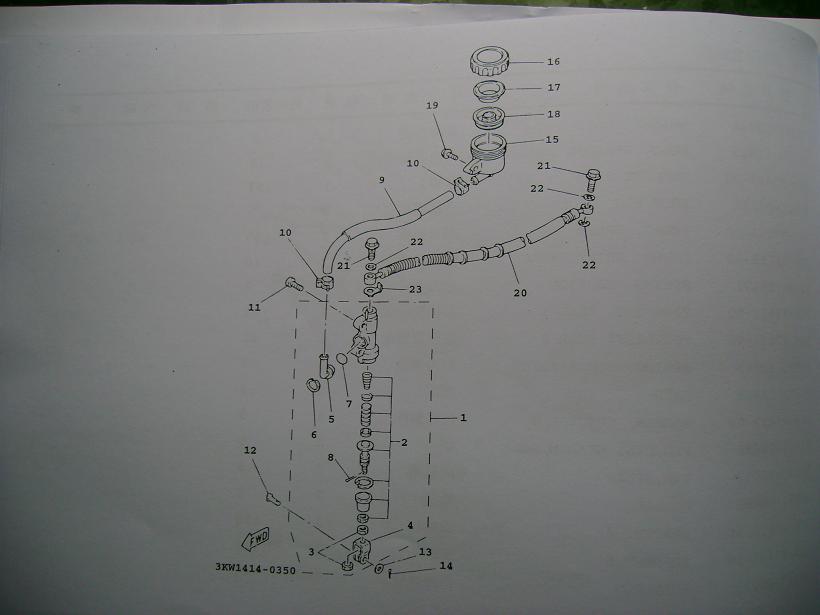

後主缸~

1.  3KW-2583V-00  後主缸總成 1組                      13.  90201-08083  平墊圈 1個
2.  3KW-W0042-00  推進器組 1組                      14.  91401-16012  開尾銷 1個
3.  95303-08600  螺帽 2個                                  15.  3KW-F5894-00  油槽 1個
4.  2YK-27222-00  接頭 1個                                  16.  3KW-F5852-00  油槽蓋 1個
5.  2YK-2582A-00  接頭 1個                                  17.  3KW-F5855-00  防塵蓋 1個
6.  2VN-25866-00  止夾 1個                                  18.  3KW-F5854-00  油槽隔片 1個
7.  93201-15620  護油圈 1個                               19.  90159-06056  螺絲附墊圈 1個
8.  3KW-27234-00  煞車桿 1支                               20.  3KW-25872-52  煞車管 1條
9.  3KW-25895-00  油管 1條                                  21.  90401-10805  接合螺絲 2個
10.  2YK-24356-00  油管夾 2個                               22.  90201-10118  平墊圈 3個
11.  9201L-08020  螺絲 2個                                  23.  3KW-F5834-00  鎖緊墊圈 1個
12.  90240-08124  附孔銷 1個
===============================================================

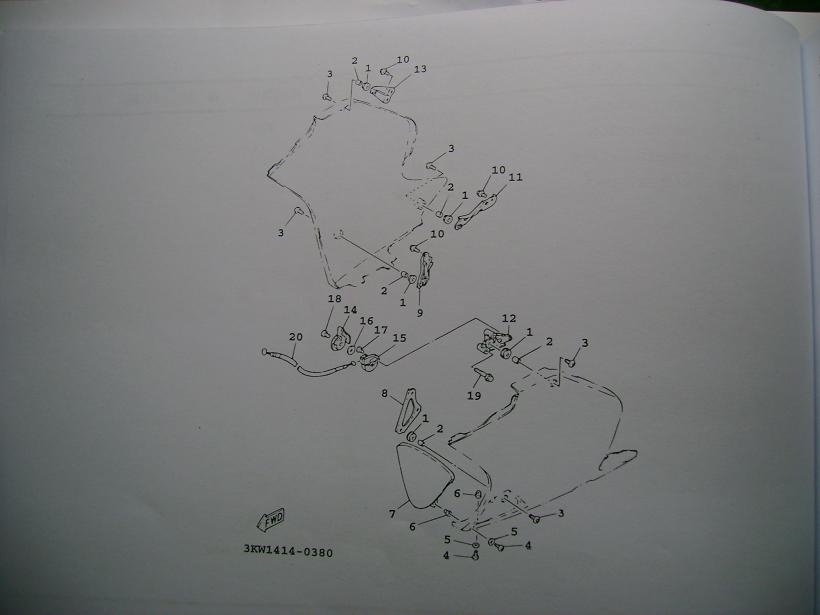

整流罩1~

1.  90480-13398  鎖環 6個                                        11.  3KW-F836G-00  支架4  1個
2.  90387-067K6  軸環 6個                                        12.  3KW-F8357-00  固定座2  1個
3.  90149-06822  螺絲 6個                                        13.  3KW-F8358-00  固定座3  1個
4.  90149-05820  螺絲 6個                                        14.  3KW-H3941-00  起動把手 1個
5.  90202-05180  平墊圈 6個                                     15.  3KW-H3942-00  起動把手蓋 1個
6.  90179-05849  凸緣螺帽 6個                                  16.  90209-10131  墊圈 1個
7.  3KW-F836K-00-P3  整流罩結合板(白紅) 1個          17.  98907-03006 有帽螺絲 2個
   3KW-F836K-00-P4  整流罩結合板(黑綠) 1個          18.  98907-06008 有帽螺絲 1個
8.  3KW-F836A-00  支架1  1個                                     19.  95807-06030  凸緣螺栓 2個
9.  3KW-F836E-00  支架2  1個                                     20.  3KW-F6331-00  始動鋼索 1條
10.  95807-06010  凸緣螺栓  6個
===============================================================
整流罩2~

1.  3KW-F8381-00  前窗 1個                                     13.  95707-08500  尼龍螺帽 2個
2.  90150-05020  螺絲  6個                                        14.  90149-05821  螺絲 4個
3.  90179-05866  凸緣螺帽  6個                               15.  90202-05180  平墊圈 4個
4.  3KW-W2835-10-3X  上前整流罩組(白紅)1個       16.  90183-05803  彈簧螺帽 4個
3KW-W2835-10-4X  上前整流罩組(黑綠)1個          17.  3KW-F6280-10-33 左後視鏡總成 1個
5.  3KW-F1609-10  標誌(白紅) 1個                            18.  3KW-F6290-10-33  右後視鏡總成 1個
3KW-F1609-10  標誌(黑綠) 1個                            19.  3KW-F8371-00  防震墊 2個
6.  3KW-F834X-80  圖案組(白紅) 1個                         20.  3KW-F8372-00  防震墊 2個
3KW-F834X-90  圖案組(黑綠) 1個                         21.  90176-06055  有蓋螺帽 4個
7.  3KW-F834Y-20  圖案組(白紅) 1個                         22.  3KW-F835U-10  前蓋 1個
3KW-F834Y-30  圖案組(黑綠) 1個                         23.  3KW-F835V-10  前蓋2  1個
8.  3KW-F8356-10  固定座 1個                                  24.  90154-05807  螺絲 2個
9.  90480-14229  鎖環 3個                                        25.  90202-05180  平墊圈 2個
10.  90201-06380  平墊圈 3個                                     26.  90179-05849  凸緣螺帽 2個
11.  90179-06500  凸緣螺帽 3個                               27.  90167-05807  攻螺絲 4個
12.  95827-08025  凸緣螺栓 3個
===============================================================

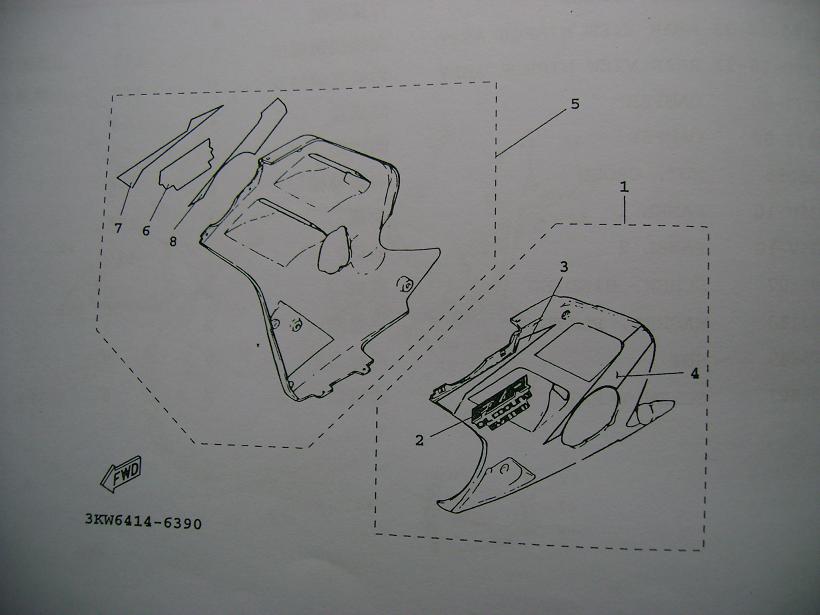

整流罩3~

1.  3KW-X835J-00-7X  下整流罩1(白紅) 1個       5.  3KW-X835K-01-7X  下整流罩2(白紅) 1個
   3KW-X835J-00-8X  下整流罩1(黑綠) 1個          3KW-X835K-01-8X  下整流罩2(黑綠) 1個
2.  3KW-F8328-80  標誌(白紅) 1個                   6.  3KW-9328-90  標誌(白紅) 1個
   3KW-F8328-80  標誌(黑綠) 1個                         3KW-9328-90  標誌(黑綠) 1個
3.  3KW-F832B-10  圖案(白紅) 1個                   7.  3KW-F832C-10  圖案(白紅) 1個
   3KW-F832B-20  圖案(黑綠) 1個                         3KW-F832C-20  圖案(黑綠) 1個
4.  3KW-F836V-60  整流罩圖案組(白紅) 1組       8.  3KW-F836W-60  整流罩圖案組(白紅) 1個
   3KW-F836V-70  整流罩圖案組(黑綠) 1組          3KW-F836W-70  整流罩圖案組(黑綠) 1個

cat6lee · 发表于 2013-9-19 03:24:02

FZR零件手冊~ 電裝部品及選擇部品~

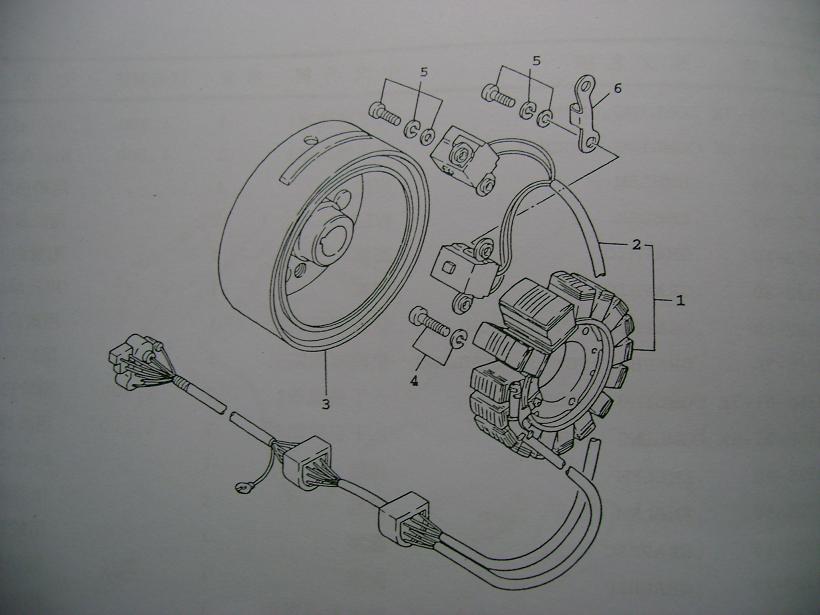

發電機~

1.  3KW-H5510-01  電驅總成  1組             4.  97607-06125  六角螺栓附墊圈  3個
2.  3KW-H5580-V0  脈動線圈  1個             5.  97607-06316  六角螺栓附墊圈  4個
3.  3KW-H5550-01  轉子總成  1個             6.  3KW-H1128-00  夾環  1個
===============================================================
起動馬達~

1.  3KW-H1800-01  起動馬達總成  1個          5.  3KW-H1828-00  螺栓  1支
2.  3KW-H1801-00  碳刷組  1組                      6.  3KW-H183G-00  起動馬達線  1條
3.  3KW-H1861-00  墊片  1個                         7.  9131L-06020  六角套頭螺栓  2支
4.  93210-26668  護油圈  1個
===============================================================

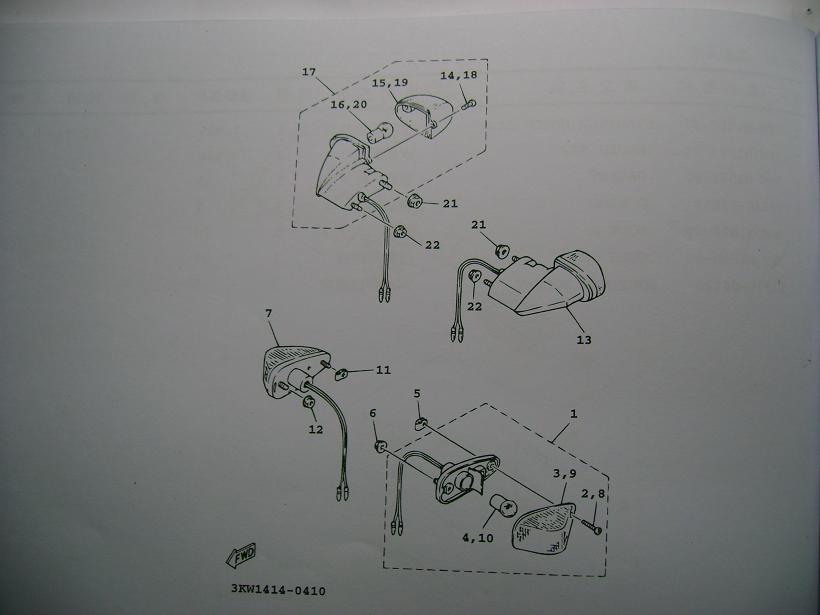

方向燈~

1.  3KW-H3310-00  前方向燈總成1 1個       12.  95707-05500  尼龍螺帽  1個
2.  97780-40520  攻螺絲  1支                         13.  3KW-H3330-00  後方向燈總成1  1個
3.  3KW-H3312-00  方向燈燈罩1  1個             14.  97702-40612  攻螺絲  2個
4.  3KW-H3311-00  方向燈泡  1個                   15.  3KW-H3332-00  後方向燈燈罩1  1個
5.  90183-04809  彈簧螺帽  1個                      16.  3KW-H3311-00  方向燈泡  1個
6.  95707-05500  尼龍螺帽  1個                      17.  3KW-H3340-00  後方向燈總成2  1個
7.  3KW-H3320-00  前方向燈總成2 1個          18.  97702-40612  攻螺絲  2個
8.  97780-40520  攻螺絲  1支                         19.  3KW-H3332-00  後方向燈燈罩1  1個
9.  3KW-H3312-00  方向燈燈罩1  1個             20.  3KW-H3311-00  方向燈泡  1個
10.  3KW-H3311-00  方向燈泡  1個                   21.  95707-08500  尼龍螺帽  2個
11.  90183-04809  彈簧螺帽  1個                      22.  95707-06500  尼龍螺帽  2個
===============================================================

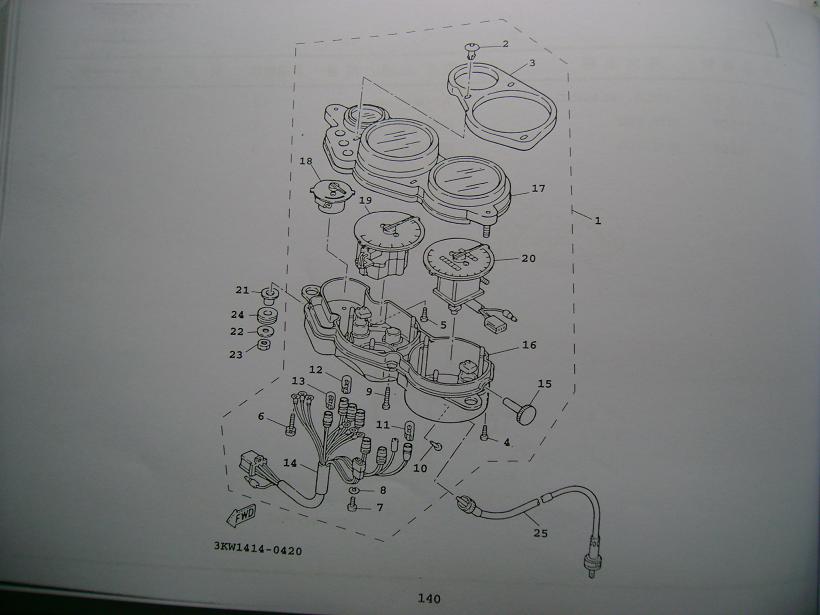

計量表~

1.  3KW-H3500-10  計量表總成  1組                14.  3KW-H3509-00  燈座總成  1組
2.  3KW-H3525-00  止夾  3個                         15.  3KW-H3578-00  歸零鈕  1個
3.  3KW-H3513-00  防震墊  1個                      16.  3KW-H353H-00  內蓋  1個
4.  90167-03058  攻螺絲  1支                         17.  3KW-H3559-00  計量表蓋  1個
5.  90164-04008  攻螺絲  3支                         18.  3KW-H5750-10  汽油計量表總成  1組
6.  90159-03102  螺絲附墊圈  3個                   19.  3KW-H3540-10  轉速表總成  1組
7.  98580-03010  盤頭螺絲  3支                      20.  3KW-H3570-10  速度表總成  1組
8.  92990-03100  彈簧墊圈  3個                      21.  90387-068A7  軸環  3個
9.  90167-04057  攻螺絲  2支                            22.  90201-06380  平墊圈  3個
10.  90167-04012  攻螺絲  2支                         23.  95307-06600  六角螺帽  3個
11.  3KW-H3518-00  燈泡  1個                         24.  3KW-H3513-10  防震墊  3個
12.  3KW-H3517-00  計量表燈泡  3個                25.  3KW-H3550-00  速度表鋼索總成  1條
13.  1MH-H3517-V0  計量表燈泡  3個
===============================================================

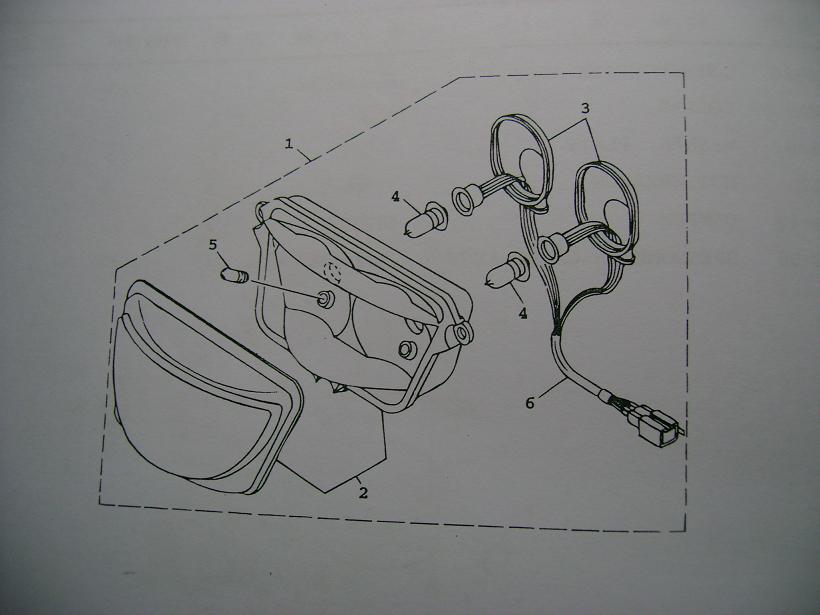

前燈~

1.  3KW-H4300-10  前燈總成 1組             4.  3KW-H4114-10  燈泡 2個
2.  3KW-H4120-10  前燈單元總成 1組       5.  3KW-H4147-00  燈泡 2個
3.  3KW-H4397-10  燈座蓋 2個                   6.  3KW-H4340-10  插座線總成 1組
===============================================================

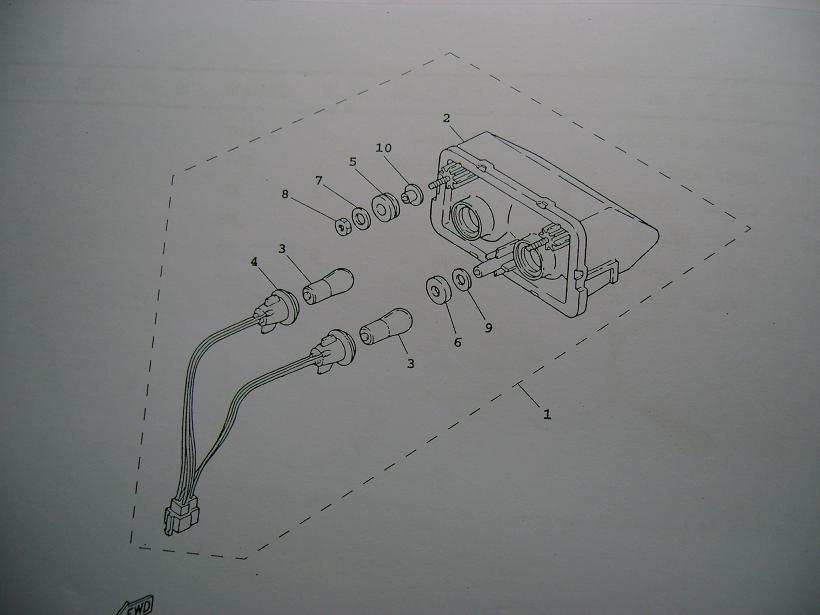

後燈~

1.  3KW-H4710-00  後燈單元總成  1組             6.  90480-10831  索環  1個
2.  3KW-H4721-00  後燈燈罩  1個                   7.  90201-06071  平墊圈  2個
3.  3KW-H4714-V0  後燈泡  2個                         8.  95307-06600  六角螺帽  2個
4.  3KW-H4735-00  燈座總成  1組                      9.  92907-10200  平墊圈  1個
5.  90480-18276  索環  2個                               10.  90387-062W4  軸環  1個
===============================================================
把手開關..把手~

1.  3KW-H2910-00  左把手控制座總成  1組       9.  90338-09012  塞  1個
2.  3KW-H2911-00  左把手控制座  1個                10.  97507-06425  六角螺栓附墊圈  1個
3.  3KW-H3912-00  左把手  1支                         11.  3KW-H3963-00  把手開關3  1個
4.  3KW-H3913-00  軸環  1個                               12.  98506-05045  盤頭螺絲  1個
5.  3KW-H3945-00  把手螺栓  1個                      13.  98506-05040  盤頭螺絲  1個
6.  95616-06100  U形螺帽  1個                            14.  3KW-H3972-00  把手開關4  1個
7.  98701-03010  平頭螺絲  1個                         15.  98506-05035  盤頭螺絲  1個
8.  3KW-H2917-00  開關  1個                               16.  90464-14807  夾  1個
===============================================================

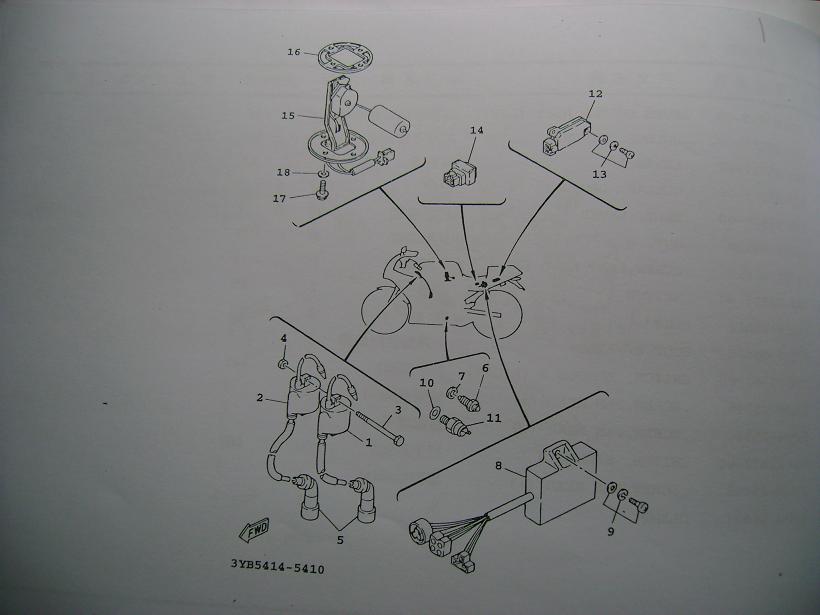

電裝1~

1.  3KW-H2310-00  點火線圈總成  1個             10.  90201-12172  平電圈  1個
2.  3KW-H2320-00  點火線圈總成  1個             11.  3KW-82560-00  感溫器  1個
3.  97007-06080  螺栓  2個                            12.  3KW-H1960-03  整流器調整器總成  1個
4.  95307-06600  六角螺帽  2個                      13.  97607-06316  六角螺栓附電圈  2個
5.  3KW-H2370-00  火星塞蓋總成  2個             14.  3KW-H1950-00  起動電源控制器 1個
6.  3KW-H2540-00  空檔燈開關總成  1個          15.  3KW-H5752-00  汽油油面感應器 1個
7.  90430-10148  墊片  1個                            16.  3KW-H5753-00  墊片  1個
8.  3KW-H5540-00  CDI組件總成  1個             17.  95807-06014  凸緣螺栓  4個
9.  97607-06316  六角螺栓附電圈  2個             18.  90202-05193  平墊圈  4個
===============================================================
電裝2~

1.  3KW-H1940-01  起動繼電器  1個                   11.  90149-06228  螺絲  2個
2.  95307-06600  六角螺帽  2個                         12.  3KW-H2530-00  煞車燈開關總成  1個
3.  3KW-H2110-00  蓄電池總成  1個                   13.  3KW-H2590-10  電線總成  1組
4.  31U-H2131-00  蓄電池束帶  1個                   14.  90464-12808  夾  1個
5.  90445-08660  管  1個                                  15.  1MH-H3350-V0  方向斷續器總成  1個
6.  3KW-H2115-00  導線(+)  1條                         16.  3KW-H3371-00  喇叭  1個
7.  3KW-H2116-00  導線(-)  1條                         17.  95807-06012  凸緣螺栓  1個
8.  3KW-H2150-00  保險絲盒總成  1個                18.  3KW-H5130-00  後反射鏡總成  1個
9.  2GE-H2151-00  保險絲  1個                            19.  95707-05500  尼龍螺帽  1個
10.  3KW-H2501-00  主開關舵鎖總成  1個          20.  3KW-KEY00-10  鎖總成  1組
===============================================================
選擇部品1~

1.  3KW-W1561-00  腳踏起動機構總成  1組          9.  4X6-E5618-00  腳踩柄套  1個
2.  3KW-E5660-00  腳踏軸總成  1個                      10.  90179-12877  凸緣螺帽  1個
3.  3KW-E5641-00  腳踩齒輪  1個                         11.  93109-20806  油封  1個
4.  90468-26048  止夾  1個                                     12.  3KW-E5662-00  腳踩軸蓋  1個
5.  90201-202F9  平墊圈  1個                                  13.  3KW-F741G-00腳踩柄停止器  1個
6.  90508-26827  扭轉彈簧  1個                               14.  95817-08030  凸緣螺栓  2個
7.  3KW-E5666-00  隔筒  1個                                  15.  3KW-F175U-00  支架  1個
8.  3KW-E5620-00  腳踏柄總成  1個
===============================================================
選擇部品2~

1.  3KW-W2711-00  主支架總成 1組                   4.  93403-10808  夾環  1個
2.  3KW-F7111-00  主支架 1個                            5.  90506-35297  拉力彈簧  1個
3.  3KW-F7112-00  主支架軸  1個                         6.  1MH-F7114-00  停止器1個
===============================================================

2013  0919  03:25  完成轉移...

js29255500 · 发表于 2013-9-22 23:41:54

好文章能不推嗎~

藍芽 · 发表于 2013-9-23 00:32:08

好厲害喔

stw_shadow · 发表于 2013-9-26 09:07:44

請問可以轉載嗎?

r_gsx400 · 发表于 2013-9-29 23:10:34

太感恩了!

蔡秉伸@FB · 发表于 2014-4-1 23:13:12

太感動了~~ 終於找到零件手冊感謝大大分享

storyg66937 · 发表于 2014-4-1 23:43:52

超實用！！！！

biturbojeff · 发表于 2014-4-2 22:21:27

超詳細按圖找料號好清楚

閃亮毅@FB · 发表于 2014-4-4 19:02:06

感謝無私分享，好詳細哦！

蔡秉伸@FB · 发表于 2014-4-7 22:52:55

想請問一下零件圖:汽缸料號:93210-49869 護油圈*2 有人知道SIZE嗎?
因為我拆下來時後就沒看到也不知怎麼請店家配

		自动登录	找回密码
密码			註冊

[分享] FZR零件手冊--圖示.料號對照圖表~

评分

点评

评分
