關於方向燈儀表指示燈改LED

b_man · 发表于 2012-6-18 14:55:22

會發在這邊是因為看到這一篇
（不知道為什麼不能回覆了）

關於方向燈儀表指示燈改LED......

最近我也遇到這件事情了

礙於沒有空間塞兩顆LED或是橋式整流器

想請問一下

如果把指示燈的兩條線

都接到LED的正極

LED的負極接地

是不是可以解決這個問題？

（我對於電路的知識，只有到國中教育的水準.......）

rall206 · 发表于 2012-6-18 15:21:52

回復 b_man 的帖子

看不太懂您的問題是要問什麼．．．．

fox · 发表于 2012-6-18 15:42:40

回復 b_man 的帖子

你就讓橋式整流電路的問題，先在燈殼外橋好，再將線引入燈殼內的LED上即可。
這樣子不是很好橋嗎？

b_man · 发表于 2012-6-18 16:59:23

rall206 發表於 2012-6-18 15:21
回復 b_man 的帖子

看不太懂您的問題是要問什麼．．．．

就是...... 不用橋式整流器

能不能用其他方法讓LED的儀表方向燈指示燈正常運作

b_man · 发表于 2012-6-18 18:25:07

找到解決方法2

就像我說的...... 兩條都接到LED正極

只是要加個二極體在線路
http://cdn.jorsindo.com/forum.php?mod=viewthread&tid=2281872

比橋式整流器簡潔多了

jimmy2552 · 发表于 2012-6-18 19:42:55

AC LED燈泡.....

t8785013 · 发表于 2012-6-18 23:01:42

本帖最後由 t8785013 於 2012-6-18 23:02 編輯

看完這文章相關資料&連結，我終於明白我的方向燈指示燈只會閃一邊的原因，受教了!

b_man · 发表于 2012-6-18 23:13:38

不過這裡我有一點疑問......

LED的負極不是應該是左邊接地那條??

passante · 发表于 2012-6-19 12:42:23

b_man 發表於 2012-6-18 23:13
不過這裡我有一點疑問......

LED的負極不是應該是左邊接地那條??

左邊跟右邊都是接地，也都是正極，所以才需要1N4007整流防止逆偏。
這樣一來就需要另外找地，所以需要把負極接到黑線上的地。

b_man · 发表于 2012-6-19 14:49:56

passante 發表於 2012-6-19 12:42
左邊跟右邊都是接地，也都是正極，所以才需要1N4007整流防止逆偏。
這樣一來就需要另外找地，所以需要把 ...

二極體的負極是有白色的線納端吧......

本來是很簡單的東西，看了一堆敘述之後反而混亂了......

shenliow · 发表于 2012-6-19 16:41:51

本帖最後由 shenliow 於 2012-6-19 16:48 編輯

closedarray · 发表于 2012-6-19 23:50:43

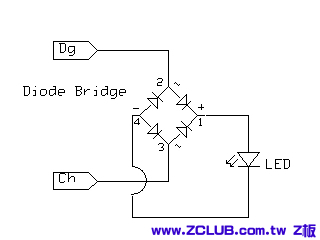

Dg=暗綠色，Ch=赤褐色。

以上應該是大大提供的使用橋式整流的接法，橋式整流很好買，
去電子材料行說要買1A~2A的圓形橋式整流大致上都會有，
零件上面也大部份會有標示「+」、「-」、「~」，
要不然就是有的只會標「+」，那就直接對照著圖看就好了，
「~」沒有一定要哪一邊接左邊哪一邊接右邊方向燈，隨喜~

大概就這樣吧，以上有誤還懇請大大指正

passante · 发表于 2012-6-20 00:13:17

讓我這樣說好了，1N4007白線那端是"向電流方向"。
就是電流往哪邊，白線就在那一邊。
你會有疑惑是因為它串連在電路中。
對單一原件而言，白線這邊是低電位，另一邊是高電位，所以就有人說低電位是負極。
可是在串連情況下，它的低電位是下一個零件的電來源，當然算正極。
我個人建議是讓高手去分吧！只要知道從沒白線到白線畫一個箭頭，如下：
沒白線--->|白線
然後就記得箭頭就是正極往負極走就對了。記得裝反了會逆向止流。

另外關於8樓的疑問，請先參考線路圖：
http://www.zclub.com.tw/discuz/thread-83202-1-2.html
由圖上可以知道，方向續斷器出來棕白，
到方向燈開關分為赤褐(左方向燈)跟暗綠(右方向燈)。
發現了嗎？剛好是方向燈指示燈的正跟負耶！
沒錯！當亮左方相燈時，赤褐是正電，右方向燈時暗綠是正電。
所以我會說兩個都是正電，也都是負。
這也是讓許多人混淆的地方，要解釋很花口水，
只要知道裝LED時，把它們都當正電，然後找一條低電位(地線)，
讓他構成一個回路就好了！
之所以要上兩顆1N4007是因為要防止當一側來電時，不會逆向回流到另一側。

不知道半桶水的解釋是否可以讓您了解，我已經盡力了！

closedarray · 发表于 2012-6-20 00:58:26

本帖最後由 closedarray 於 2012-6-20 02:33 編輯

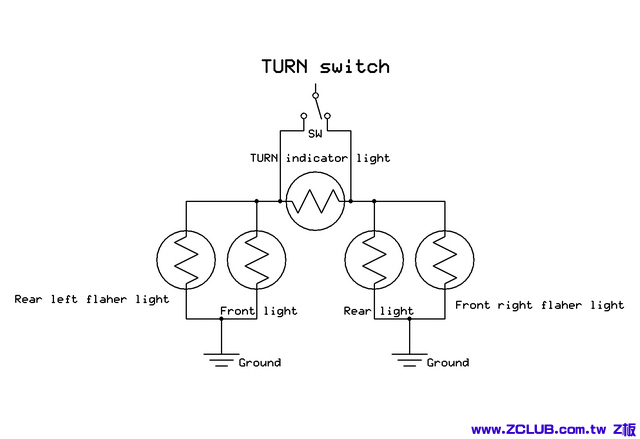

也幫你畫了一下方向燈的電路，這樣你會比較好看懂
或許...也因為我畫的很爛，所以你更花鹿鹿了...

TURN circuit.jpg

當你看完圖，懂了一些的時候，你大概還會有一個疑問。

一樣，如果以上有誤，還請大大指正

－－－－－我是分隔線－－－－－
狐大對這個不會有疑問啦！倒是有沒有哪裏有誤的？

噢，沒看到，圖中的flaher應該是flasher才是>"<，是我打錯了的！

closedarray · 发表于 2012-6-20 01:32:21

本帖最後由 closedarray 於 2012-6-20 01:37 編輯

回復 fox 的帖子

說到用字，我一開始也不曉得該打什麼好，怕自己英文不好誤導別人
後來我去看XV250英文版的維修手冊，手冊是這樣打的，所以我也跟著這樣打@@

狐大都囧了>"<

話說不是我不打中文，是這套免費軟體不能打中文的~

shenliow · 发表于 2012-6-20 01:56:23

其實指示燈的電路設計挺妙的...無負載的對側方向燈居然可以當做相對的接地，真是讓我百思不得其解啊！

closedarray · 发表于 2012-6-20 02:35:42

shenliow 發表於 2012-6-20 01:56
其實指示燈的電路設計挺妙的...無負載的對側方向燈居然可以當做相對的接地，真是讓我百思不得其解啊！ ...

想當初我剛看到電系總圖的時候一度還認為是標示錯誤......
後來才想通了@@...，真是怪哉，明明就是自己錯還覺得是圖畫錯......

closedarray · 发表于 2012-6-20 02:35:42

shenliow 發表於 2012-6-20 01:56
其實指示燈的電路設計挺妙的...無負載的對側方向燈居然可以當做相對的接地，真是讓我百思不得其解啊！ ...

想當初我剛看到電系總圖的時候一度還認為是標示錯誤......
後來才想通了@@...，真是怪哉，明明就是自己錯還覺得是圖畫錯......

b_man · 发表于 2012-6-23 16:02:03

搞定

負極用遠光指示燈的負極接地

passante · 发表于 2012-6-24 00:17:09

先恭喜您，終於出運了！
您的做法跟某人很像，只是他很土炮的用對接頭處理。
參考文章：
http://www.zclub.com.tw/discuz/thread-105049-1-1.html

其實一顆或兩顆方向燈各有所好，原理把握住，也就差不多了！
