[分享] 分享我的愛將後架.請參考!

[复制链接]
发表于 2012-3-6 12:31:28 | 显示全部楼层 |阅读模式
本帖最後由 老石頭 於 2012-3-10 19:55 編輯

如題.自去年初購入愛將因需要置放公事包及安全帽.必須安裝行李箱.
但找了網路上現成可用的後架又不喜歡.只好DIY
經量測.打樣.最後請兒子畫圖.工廠雷射切割.噴漆.安裝完成.
已使用一年多.除了生鏽其餘都還滿意.
近來版上對於愛將後架多有討論.原來偷懶的我趁假日洗完車.照相分享.希望給想要安裝後架的車友多一個選擇.

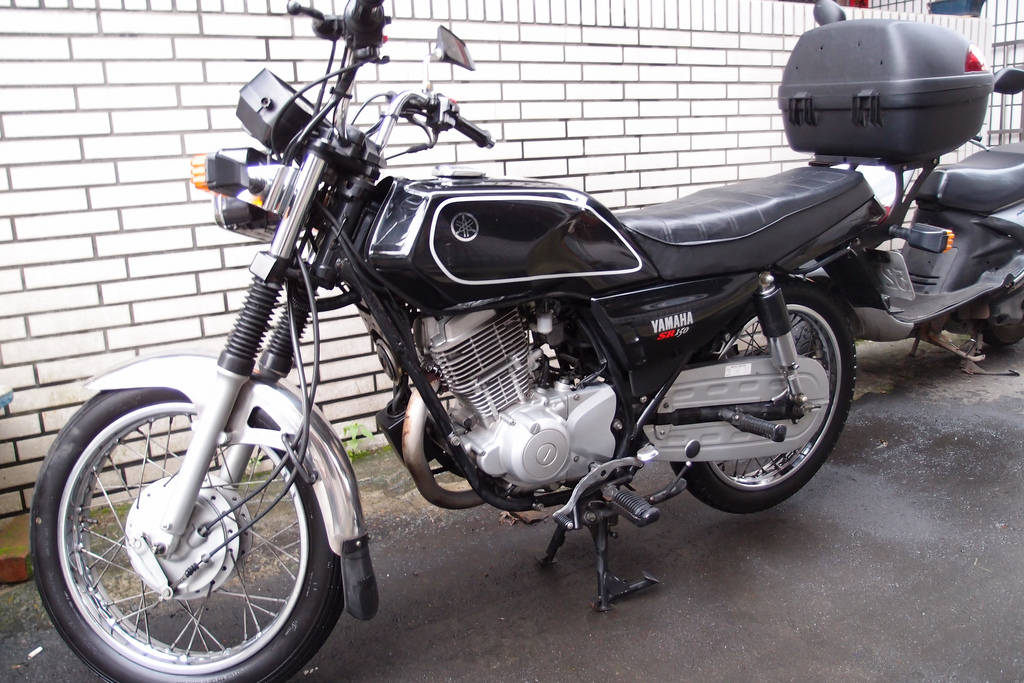

以下請看圖

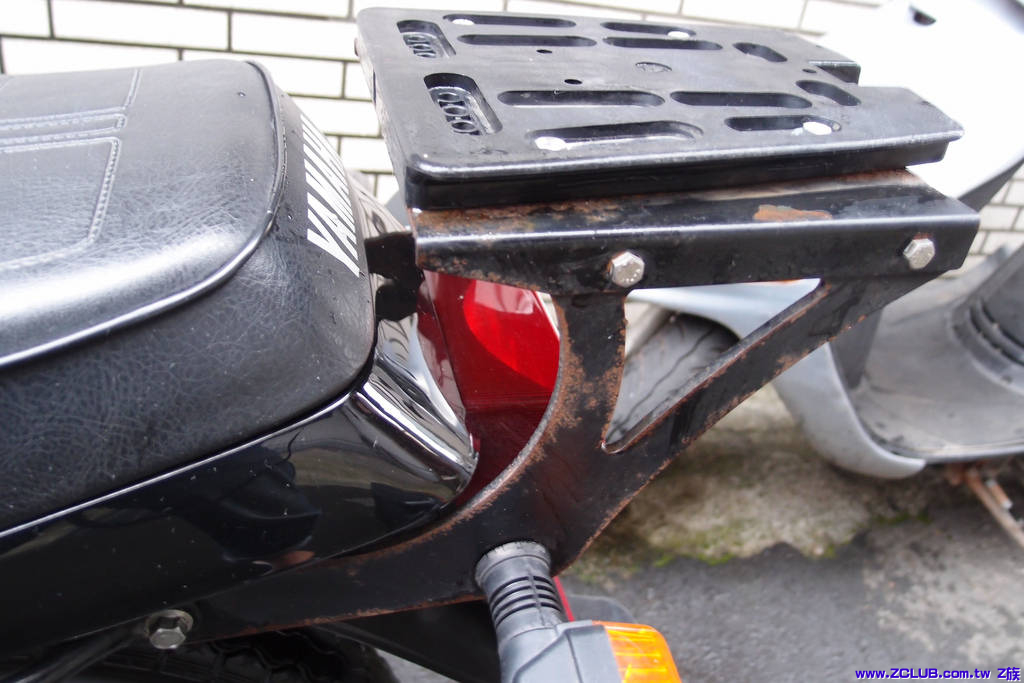

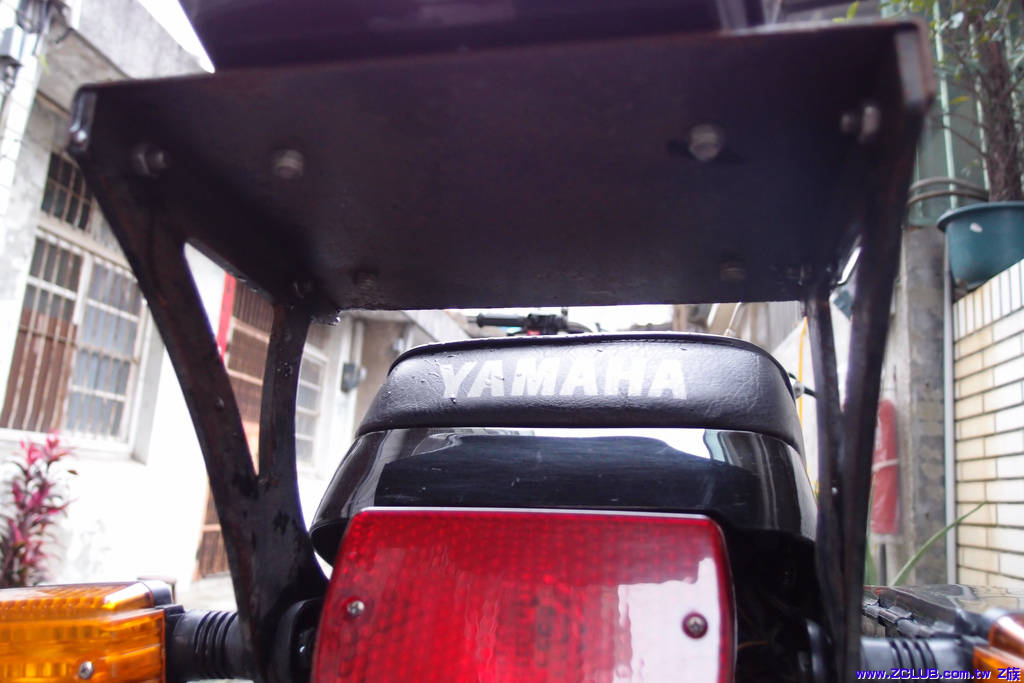

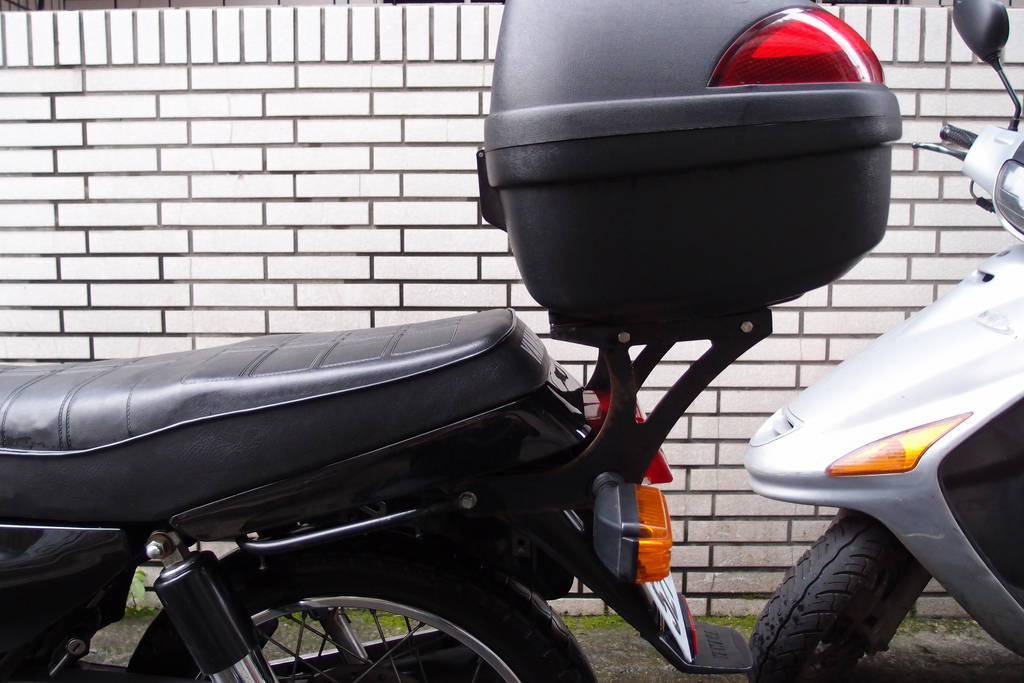

不影響拆椅座

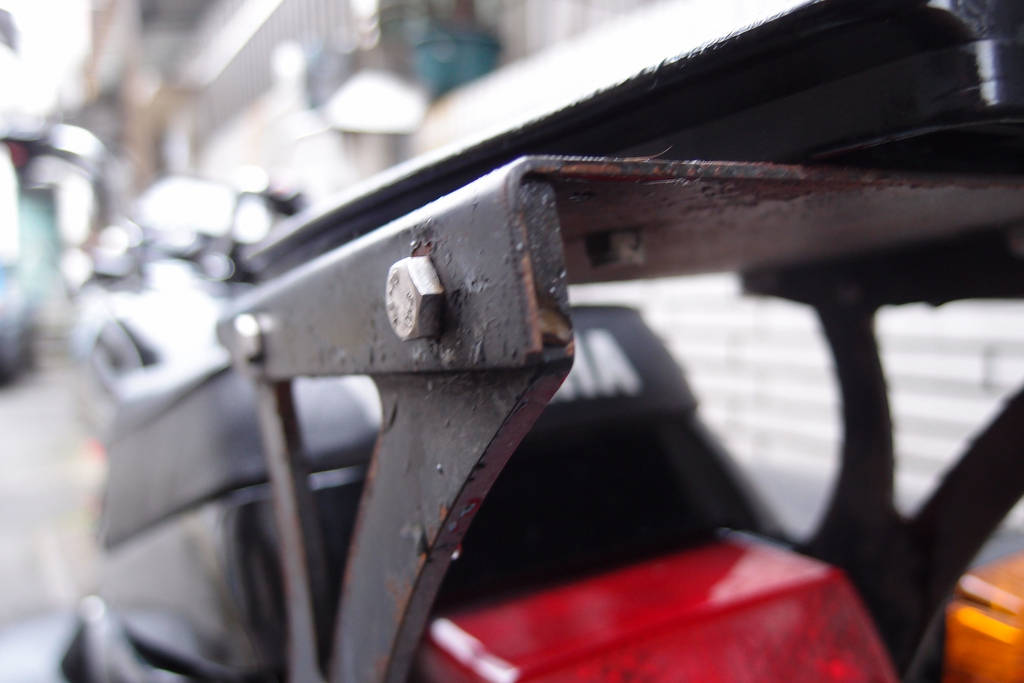

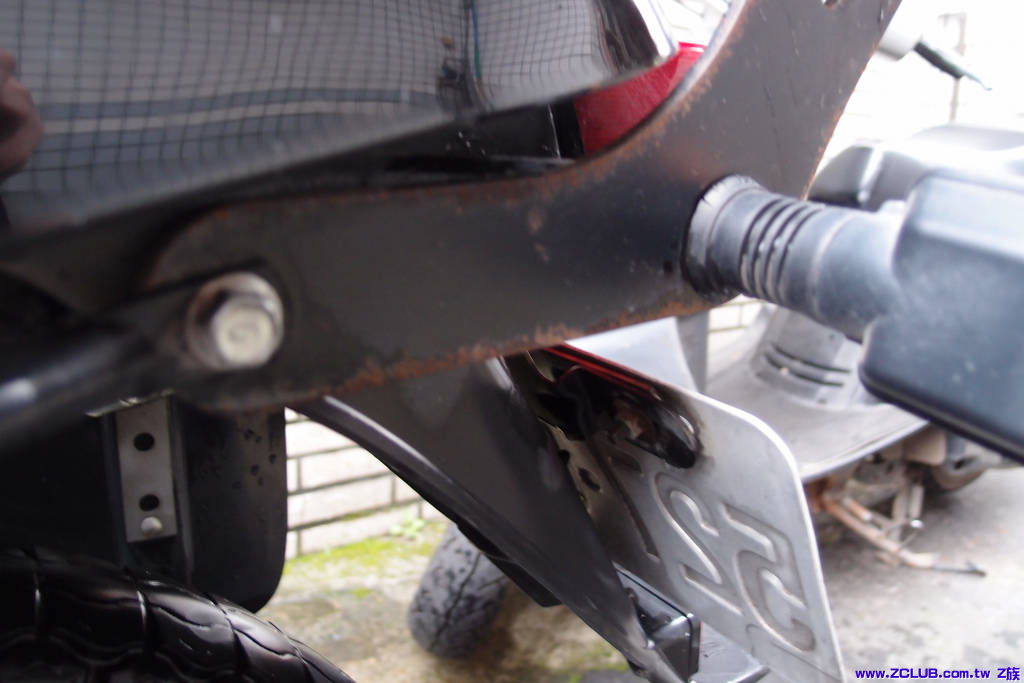

鎖點直接利用扶手後方及方向燈

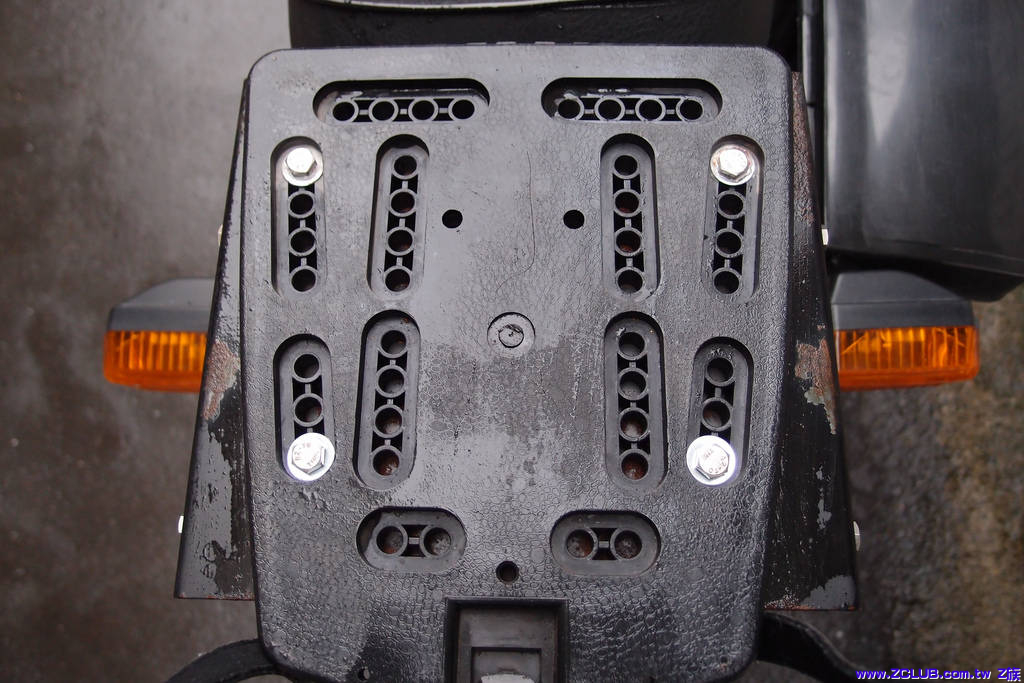

側架使用5mm黑鐵.底板3mm黑鐵

謝謝觀賞.請指教!
第一次分享.發現照片太小了.這要如何處理呀?
改好了.感謝2CROCC大指導.

评分

18

查看全部评分

回复

使用道具 举报

发表于 2012-3-6 12:45:36 | 显示全部楼层
建議你可以先把照片上傳到你的相冊(就是Z版提供給你的:按此),然後重新編輯你的文章,把相片連結改成這裡的相本;這樣,要調整大小會比較方便。

或者,按此 然後觀看「步驟第十五」。
回复

使用道具 举报

 楼主| 发表于 2012-3-6 12:48:34 | 显示全部楼层
本帖最後由 老石頭 於 2012-3-6 12:50 編輯

回復 2cross 的帖子

我的網址裡沒有_m.
或者.只好等下班回家使用原圖上傳至相簿試試看.
回复

使用道具 举报

发表于 2012-3-6 14:21:12 | 显示全部楼层
貨架跟車台只有左右兩側各一個鎖點而已???
這樣漢堡不會往後傾倒嗎?

点评

鎖點有2個(請見圖4)扶手後方及方向燈.載一個大漢也不會有問題.  发表于 2012-3-6 15:12
放重的東西漢堡應該會垂頭喪氣  发表于 2012-3-6 14:32
回复

使用道具 举报

发表于 2012-3-6 15:34:02 | 显示全部楼层
回復 2cross 的帖子

to 老石頭

是我耍寶~   XD

我以為你的方向燈是鎖在貨架上的,我忘記方向燈的鎖點其實就是副車架的結構之一。
回复

使用道具 举报

发表于 2012-3-6 17:07:43 | 显示全部楼层
回復 老石頭 的帖子

請問老石頭:

工廠雷射切割,價格大概會怎麼跟你收?
還有買鐵板的錢,不曉得零零總總大概出走囉少小朋友

因為說實在也很想來弄一個
但感覺資源實在不多!
(台北弄這個方便嗎?)
回复

使用道具 举报

 楼主| 发表于 2012-3-6 18:02:49 | 显示全部楼层
本帖最後由 老石頭 於 2012-3-6 18:05 編輯

回復 allen51008 的帖子

確實的費用不記得了.側板大約400多.平面那一塊不到100.白鐵螺絲*8應該只有幾塊錢.倒是買了2支螺絲攻花了200多.噴漆是剩下的
我在桃園.雷射切割的工廠很多.台北我就不知了.Sorry.

另.謝謝各位大大的馬力加持!

点评

感謝!!  发表于 2012-3-6 19:01

评分

1

查看全部评分

回复

使用道具 举报

发表于 2012-3-6 21:56:55 | 显示全部楼层
回復 老石頭 的帖子

大哥可以請你提供圖給我參考嗎?謝謝!!

点评

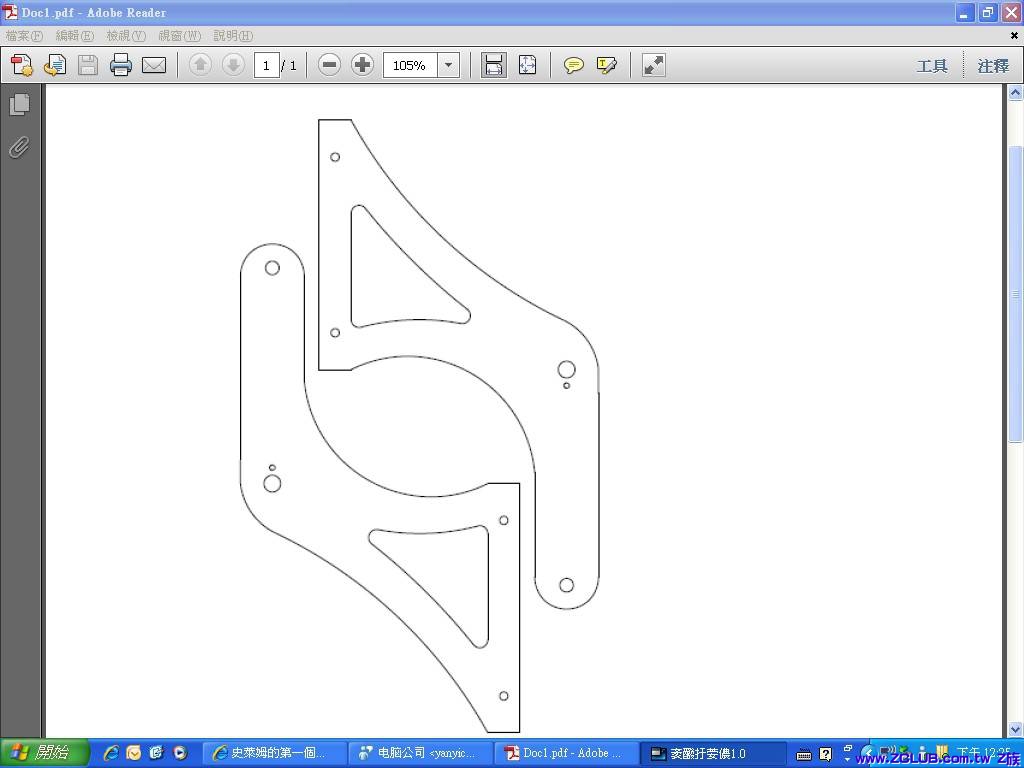

已補圖.請參考!  发表于 2012-3-10 19:58
我找到PDF檔.但權限不夠無法上傳.可留電子信箱寄給你.  发表于 2012-3-7 12:50
回复

使用道具 举报

 楼主| 发表于 2012-3-6 23:06:56 | 显示全部楼层
回復 ggg777 的帖子

圖檔我要找找看.不知放哪了?找到再給你.
回复

使用道具 举报

发表于 2012-3-7 09:09:11 | 显示全部楼层
超漂亮,價格也漂亮啊

点评

謝謝!  发表于 2012-3-7 12:31
回复

使用道具 举报

发表于 2012-3-7 16:18:33 | 显示全部楼层
回復 老石頭 的帖子

恩恩~~謝謝!!
回复

使用道具 举报

发表于 2012-3-8 23:16:40 | 显示全部楼层
本帖最後由 hotdog41 於 2012-3-8 23:17 編輯

請問石頭先生有意願開個團嘛!!!!!!!!

超級~~~心動的

問個問題:拆座墊會卡到你的後架嗎??
回复

使用道具 举报

发表于 2012-3-9 10:54:09 | 显示全部楼层
TO:老石頭
看了許多貼文討論與分享 你的貨架可以說綜項許多優點喔 簡易重輕.符合造型功能.應該也不貴.拆換簡單.無需改車架與鎖點  ~有讚
回复

使用道具 举报

 楼主| 发表于 2012-3-9 11:45:10 | 显示全部楼层
回復 hotdog41 的帖子

開團?我沒有這個能力.歹勢!且目前只找到PDF檔的圖.CAD檔的圖不知是否還在我兒子的電腦裡.所以也沒辦法!
當時已考慮拆座墊的問題.不會卡到.
回复

使用道具 举报

 楼主| 发表于 2012-3-9 11:46:50 | 显示全部楼层
本帖最後由 老石頭 於 2012-3-9 11:49 編輯

回復 srmoto 的帖子

感謝你的讚賞及馬力!
回复

使用道具 举报

发表于 2012-3-10 11:40:13 | 显示全部楼层
回復 老石頭 的帖子

大哥你好,看了你個人設計的後箱架真的很棒,可以不吝分享圖檔嗎?
我的信箱.    mingtsung@tongtai.com.tw

点评

已補圖.請參考!  发表于 2012-3-10 19:57
回复

使用道具 举报

发表于 2012-3-10 20:21:53 | 显示全部楼层
如果說,把這"三件式"愛將後架

直接焊死,會不會比較省事

可以少鑽四個孔

好像也會比較牢固

看來~又多了一個可以DIY的東西了

点评

當時曾想過一體成型.但不確定能否安裝無誤所以分開製作.螺絲孔雷射時就切好了.期待你能再改良進化.  发表于 2012-3-11 10:54
回复

使用道具 举报

发表于 2012-3-11 11:38:58 | 显示全部楼层
pdf檔也可以寄給我參考~因為我只是想參考~~我信箱a2902124@yahoo.com.tw
回复

使用道具 举报

发表于 2012-3-11 21:13:56 | 显示全部楼层
回復 Leo2940 的帖子

大哥  請問圖面有標示相關尺寸數據嗎?

点评

原始圖檔是AUTOCAD檔.因為我的電腦沒有該軟體.所以才轉成PDF.如果你要CAD檔.我再請我兒子找他的電腦是否還留著.當然前提是你的電腦是否可以開啟CAD檔.  发表于 2012-3-11 21:59
當然前提是你的電腦是否可以開啟CAD檔.  发表于 2012-3-11 21:56
回复

使用道具 举报

发表于 2012-3-12 00:37:26 | 显示全部楼层
回復 Leo2940 的帖子

看autocad檔沒問題大哥你如果方便
請寄我信箱mingtsung@tongtai.com.tw
謝謝

点评

Sorry.我兒子回覆我.該檔案沒找到.應該已刪除.建議將PDF檔列印出來.對照扶手後面螺絲孔與方向燈孔距.即可得其餘諸元.  发表于 2012-3-12 19:45
