DIY SRV小風鏡改造(圖多請慎入)2012/02/28已完成

william · 发表于 2012-2-24 20:50:09

本帖最後由 william 於 2012-2-28 16:40 編輯

今天忙了一個下午，終於把七、八年前意外購得的風鏡給改造完成了，一切要從這個風鏡組取得的由來說起~

話說當年有家叫精x的改裝車行，擴大業務喬遷他處因而釋出了許多陳年寶貝，開放給車友們前去掏寶，某位鋼絲框雙碟車友可能也去掏了不少好貨，在一次偶然的機會將這組不知名車款的改裝風鏡以非常親合的友情價轉讓給我。

然而，在幾次拆解大燈時有稍做比對，因鏡面過小(類似舊款VINO風鏡)與大燈的比例不對，裝上去的感覺很像是日本卡通的幽靈頭上戴的白色三角布片，就一直都沒有把這組風鏡裝上車。

就這麼過了好幾年，無意間又把這組風鏡找了出來，想看看是否有辦法將風鏡給擴大，於是就在原有的風鏡上加了塊紙板模擬大概的輪廓。

但又因找不到合適的材料，就又放回整理箱，這樣又幾年過去了....

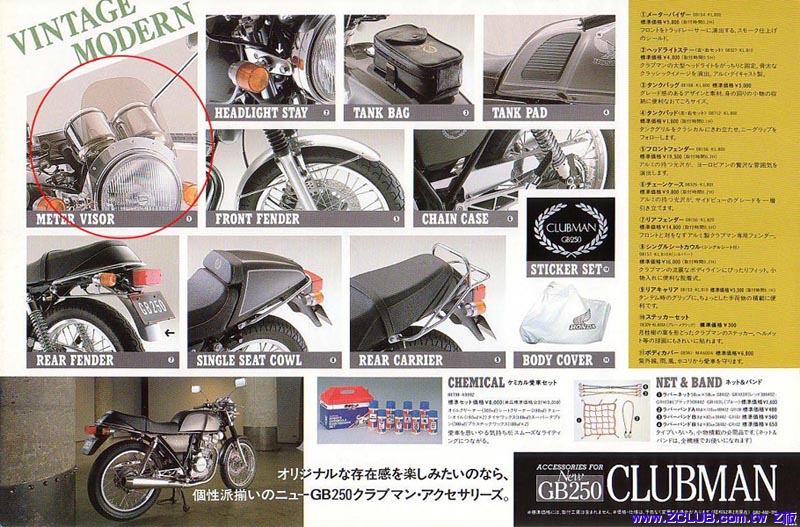

在風鏡塵封的這幾年中，陸續在網路上也找到了跟這組風鏡相似的資料，原來HONDA GB250 CLUBMAN 也有出一款極為相似的風鏡，或許乍看會以為就是同一組，但其實在燈耳的造型是有差異的，經過比對與fz的燈耳無論是鎖孔與角度較為類似。
GB250CATALOG8707 (2).jpg

今年過年整理家中的備料，又找出了這個塵封已久的風鏡，本想將這組無緣的風鏡給丟掉的，因為那小得可憐的鏡面已經泛黃而且還有龜裂的現象。但心裡又覺得有點不捨，於是在一次逛網拍的時候讓我意外發現了一個好物~，〝FZR上整流罩透明前窗〞，心裡又重啟了當初的改造計畫 (關鍵字：老王)。

於是在下標後，很快的東西也就順利到手，二話不說先將紙板繪製在材料上，感覺無論是弧度或是角度應該都很符合計畫

但總覺得這麼大一塊材料就要其中的一小塊，其他的都要丟掉確實有點可惜，於是就改變計畫把材料做〝最大的有效利用〞

萬事俱備只欠東風，想了那麼久的計畫終於要實現了，經過了幾天的反覆思考還是不太敢下手，因為實在是不敢接受如果失敗的事實，雖說所有的材料加起來不到1K，但就像是要見一個期待已久的親人一樣，心裡總是忐忑不安.....
唉~~~心一橫、牙一咬就過去了於是就成了這個樣子。

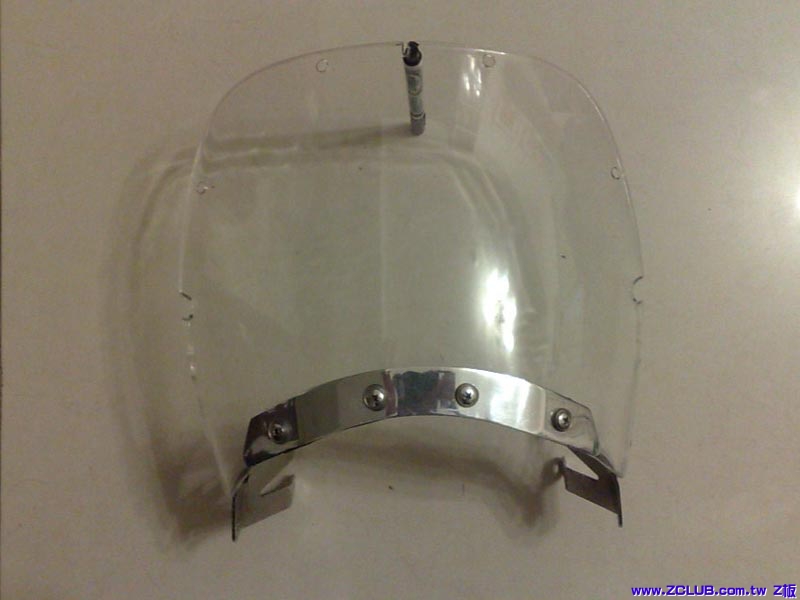

過程省略，結果還算滿意，準備試裝前把小風鏡安在支架比對一下

鏡面的弧度需要稍微用點巧勁兒完能安上去，另外說明一下這組風鏡的材質非一般壓克力製品，猜測應該是ABS的，材質的韌性很大也很堅固，裁切後用砂紙輪稍做修飾再用布倫把裁切面拋一下就很完整了。

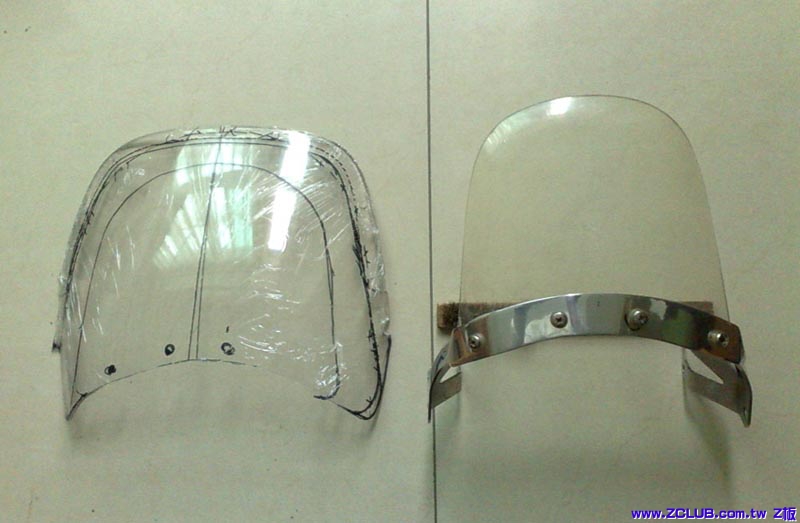

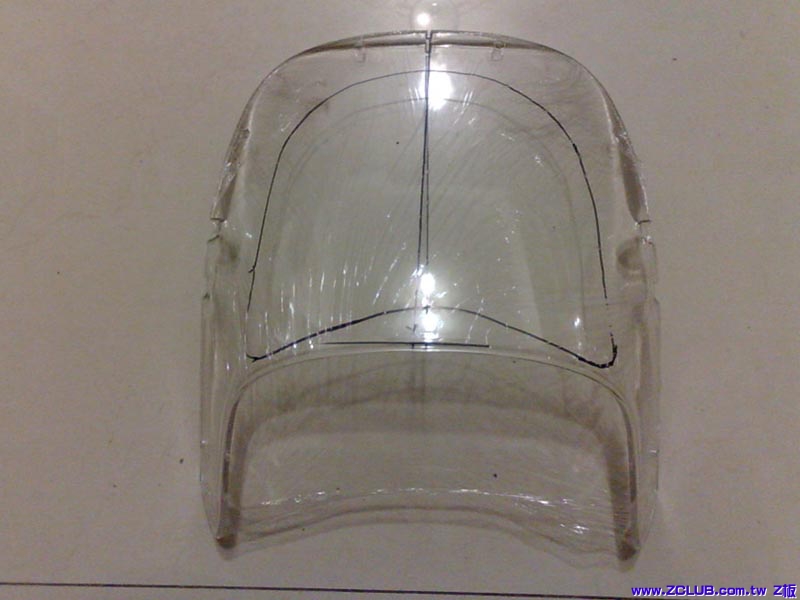

鏡面中間是第一次用紙模畫的線條，外圍是後來擴大的線條，最後決定只切下緣，上緣先保留等安裝上車看狀況修改。

大致上這組風鏡的改裝就介紹到此了，還沒有時間安裝上車。

2012/02/25更新

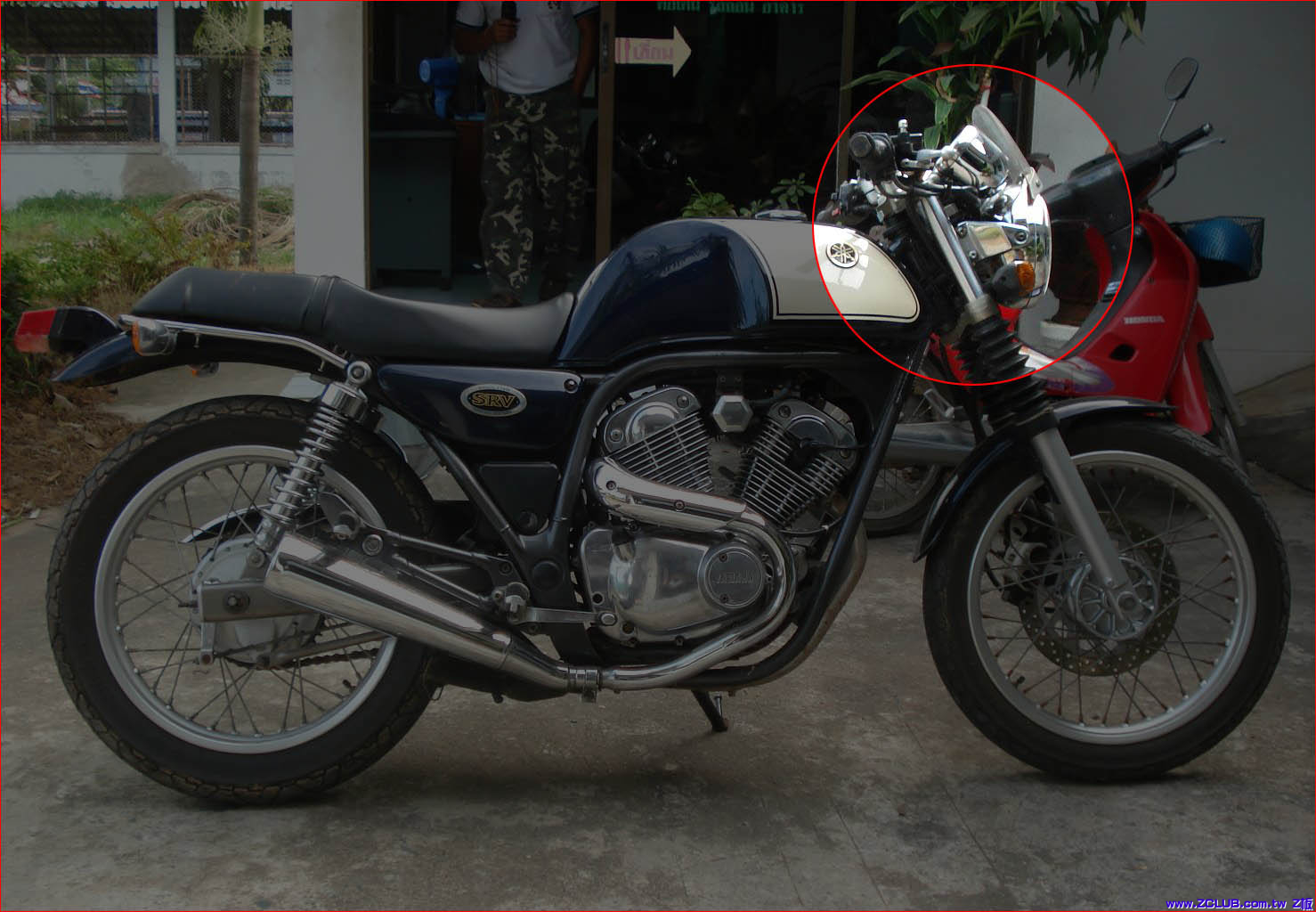

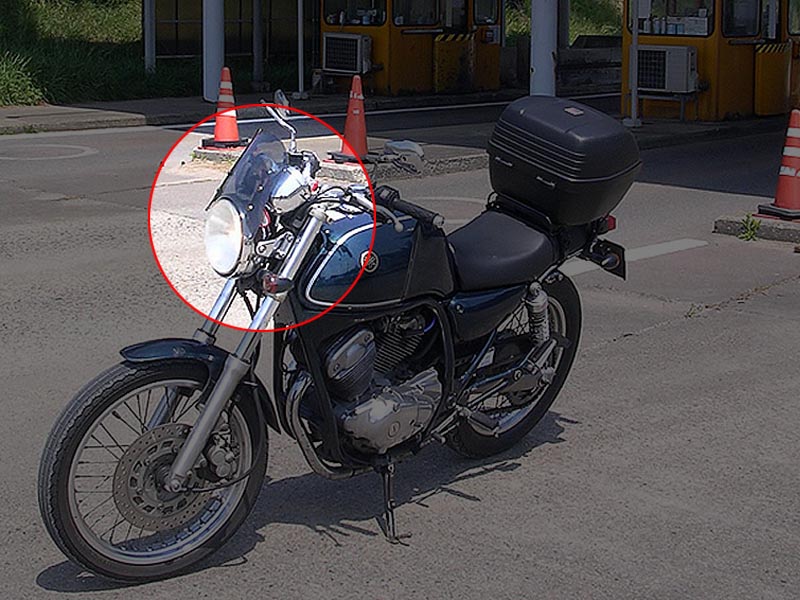

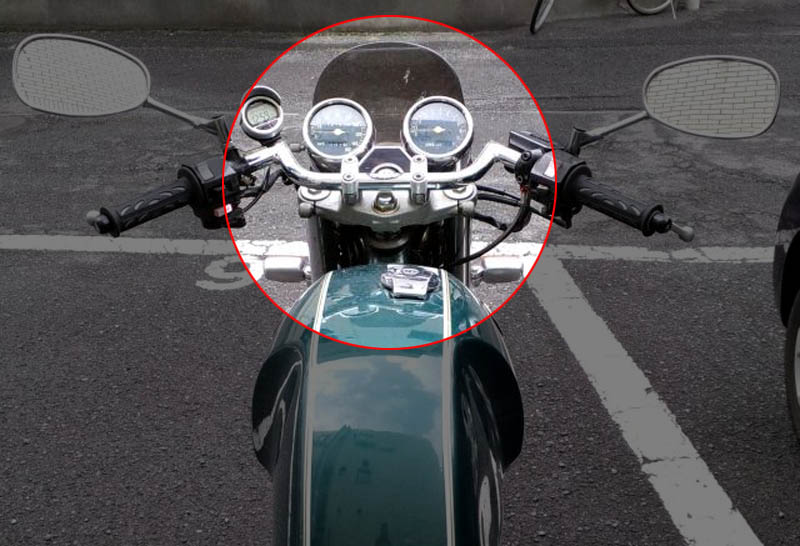

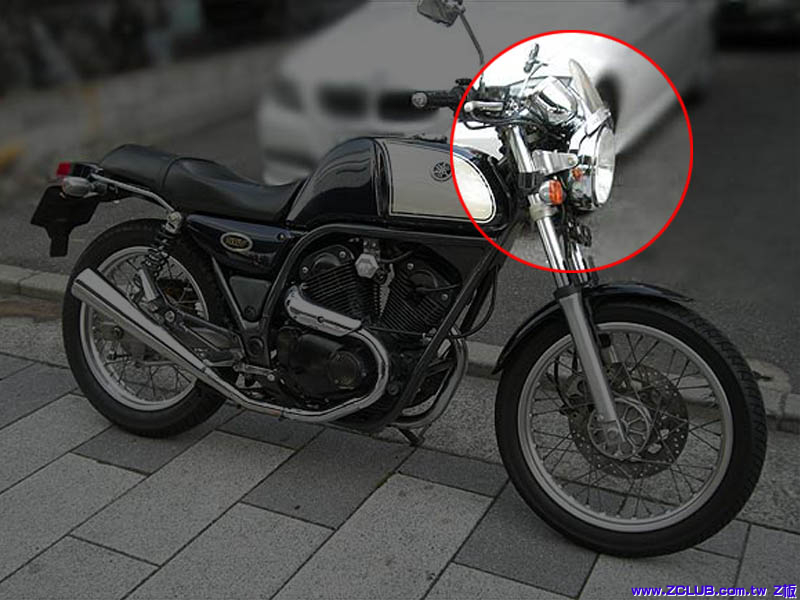

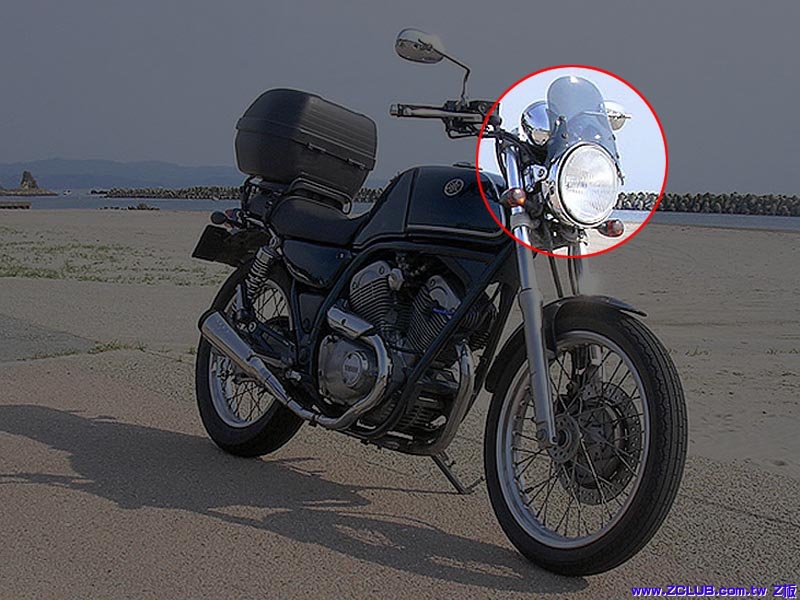

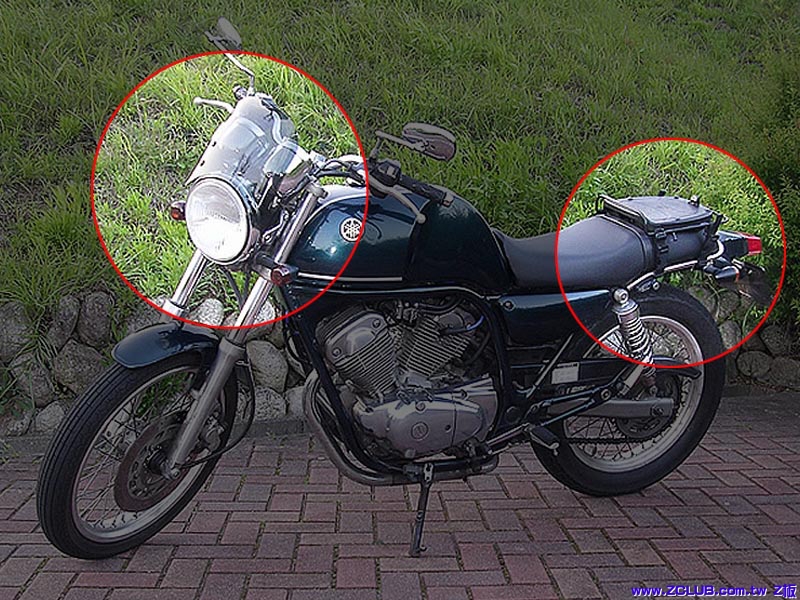

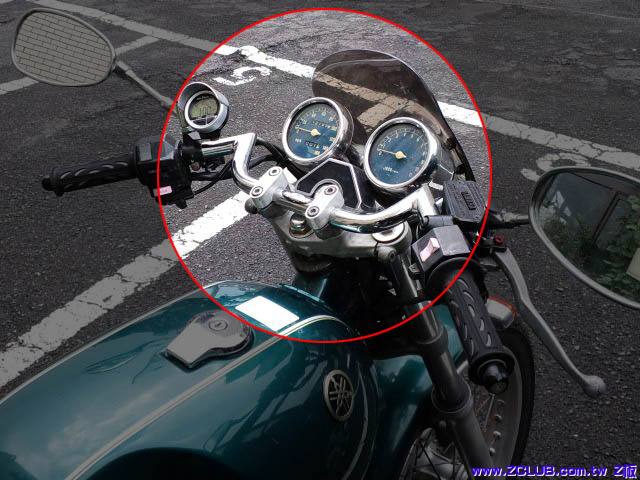

經555前輩這指點，原來是SRV250的改裝品，有圖有真相

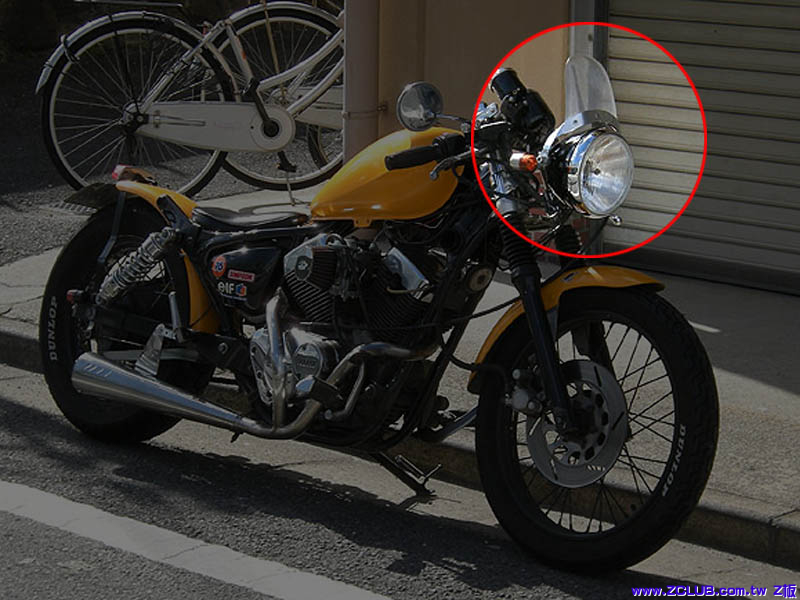

原來貨架也可以玩可拆活動式的，嗯...得來研究看看唷~

看了這兩張覺得很想換個微笑的刀把來試試....

2012/02/27更新進度

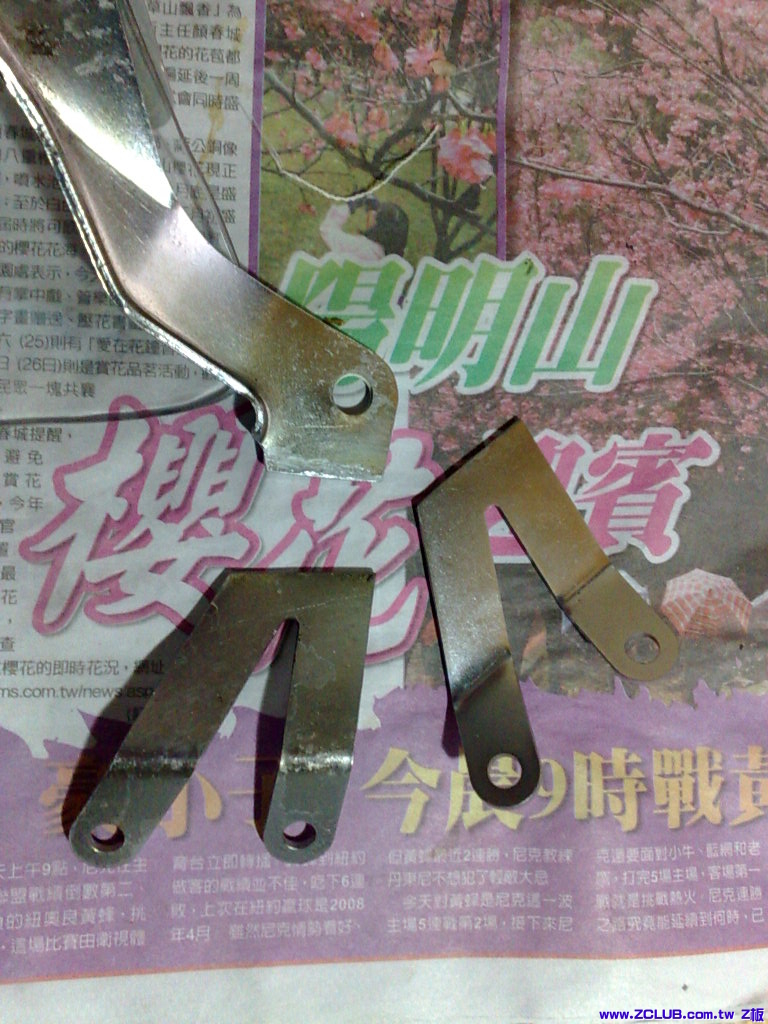

經比對過後風鏡支架鎖點與FZ大燈燈耳鎖點和角度不合，因此切除支架後面兩個鎖點

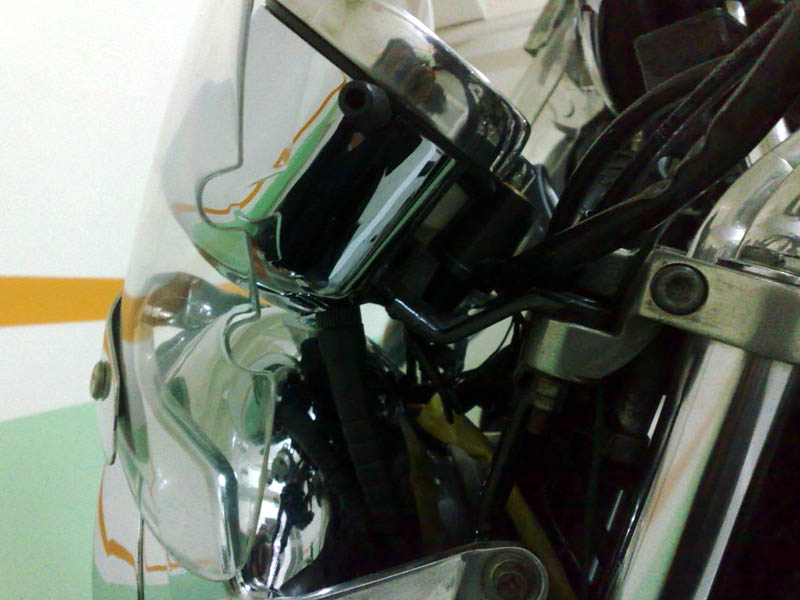

試裝後發現風鏡架離碗公太近，使燈組無法安裝回碗公

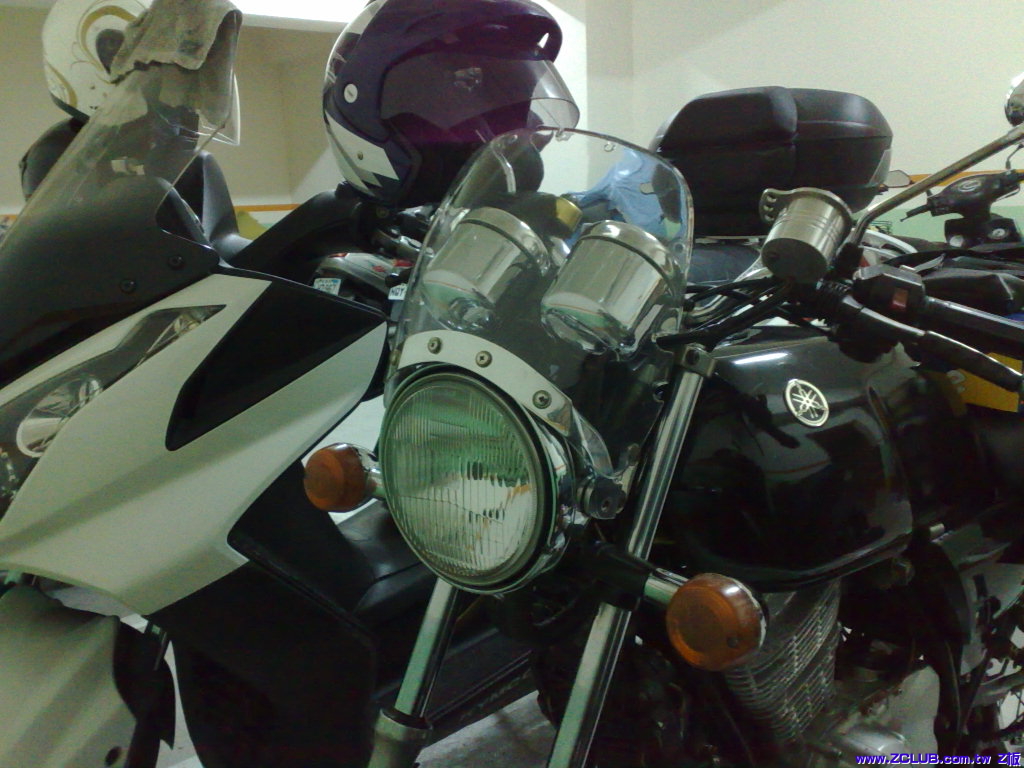

試裝照

2012/02/28更新
最後終於成功組裝完成

感謝收看
全劇終

toy94201314 · 发表于 2012-2-24 21:17:30

我想要方燈風鏡！

555 · 发表于 2012-2-24 22:55:43

SRV250S 的風鏡

chuhung · 发表于 2012-2-25 01:16:18

方燈風鏡我在東海夜市有遇過一台..
蠻特別的

dragon · 发表于 2012-2-25 01:58:45

回復 william 的帖子

fzr風鏡還滿脆的

左右兩邊應該只有小凹吧?

DIY無敵!!

william · 发表于 2012-2-25 11:46:17

本帖最後由 william 於 2012-2-25 12:26 編輯

回復 555 的帖子

經過555前輩這麼一點，果真是一語驚醒夢中人
原來還真是SRV250的改裝品，有圖有真相

原來貨架也可以玩可拆活動式的，得研究看看唷~

看了這兩張覺得很想換個微笑的刀把來試試~

a588967775 · 发表于 2012-2-25 16:12:07

我想要那個微笑刀把XDDDDD

tomeplz · 发表于 2012-2-25 16:56:54

我的大概到下巴
幼稚園的女兒坐前面剛好擋風
還可以放安全帽呢
不怎麼流線就是了
純粹實用為主

遊蕩祐子 · 发表于 2012-2-25 20:49:53

對可拆貨架很有興趣....

ms_0100200 · 发表于 2012-2-25 21:15:45

說真的...可拆貨架很雞肋.....

萬一出去臨時有人要給你載.....不就後箱跟人要選一個丟路邊...?

好....假設兩個人出門時先把後箱丟在家裡............那下雨還是臨時要放東西的時候不就又看著車尾嘆氣......

裝在後座的可拆式貨架跟改單座尾殼一樣.......單身限定.....

dragon · 发表于 2012-2-25 21:17:21

回復 ms_0100200 的帖子

做可收折的就好了

平時可以收折回到後座載人時可以向後延展..

這樣就OK了

ms_0100200 · 发表于 2012-2-25 21:24:16

回復 dragon 的帖子

不是不行啦

但是屁股會多兩根滑軌在那....XD

dragon · 发表于 2012-2-25 21:47:50

回復 ms_0100200 的帖子

用折開式的-.-

沒人在用滑軌啦-.-

你可以參考友站多年前某台馬車尾箱的作品

滿有創意的

william · 发表于 2012-2-25 21:50:27

回復 ms_0100200 的帖子

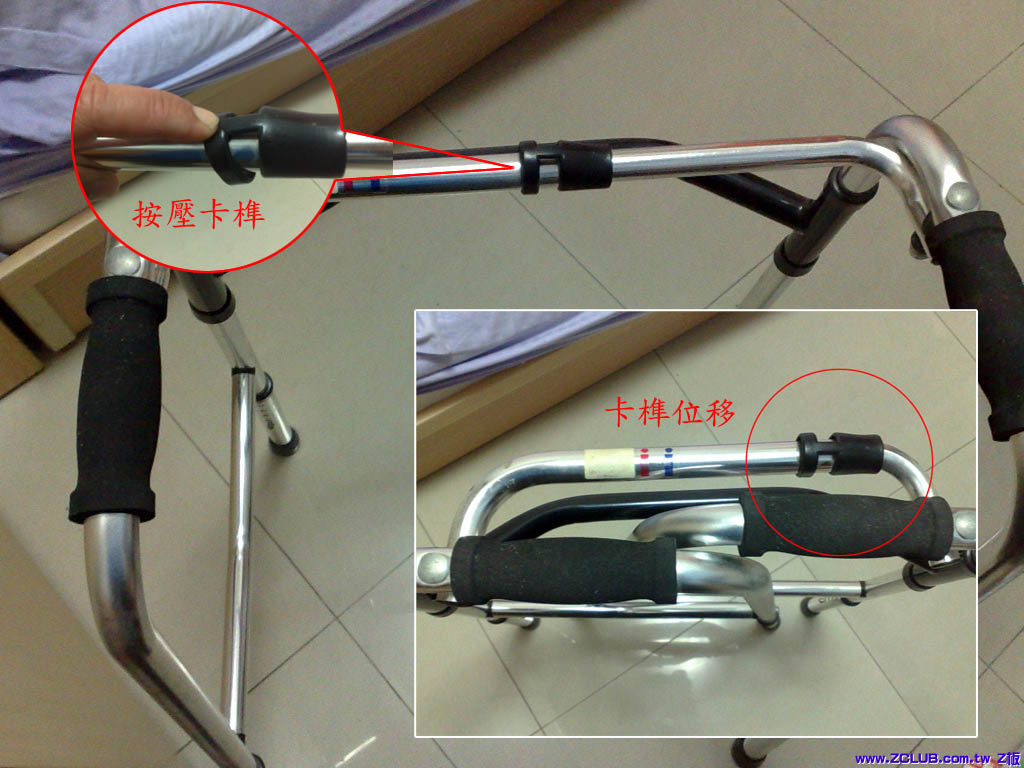

這讓我想到家裡有個老人家行動不便用的助行器，上面有個裝置是可以把原本└┘型的兩側往中心對折成一字，還有高低可以調整，全靠兩個不同口徑的鐵管伸縮，而且管與管之間有彈簧扣推動卡榫固定在預先鑽好的孔位，達到伸長與對折的目的~

如果以上圖SRV的U型扶手為例，若是需要載人就可以把U型扶手的後段，依照上述的的方法伸長到一定的長度，應該就能解決後箱跟人兩難的需求了

ms_0100200 · 发表于 2012-2-25 21:50:56

回復 dragon 的帖子

我知道那個

但是真的要弄那麼複雜阿.......冏

我想要簡單一點&低成本的......

william · 发表于 2012-2-25 22:17:39

本帖最後由 william 於 2012-2-25 22:56 編輯

補幾張圖，有創意的人來點想法吧~

看影片應該就會懂

dragon · 发表于 2012-2-26 01:05:11

回復 william 的帖子

我覺得我們兩個又推ZZ進坑了

william · 发表于 2012-2-27 04:26:02

昨天(02/26)利用一點時間將風鏡拿到車庫比對了一下，發現兩所點之間的寬度大於FZ大燈+燈耳，而且風鏡支架的兩個鎖點與角度跟FZ燈耳不合，上樓再次確認後上列的參考照片，
只好......截肢

555 · 发表于 2012-2-27 15:35:11

是原廠部品喔!! SRV 250 S版 GOOGLE一下就知道了

前輩承受不起... 車友車友啦

william · 发表于 2012-2-28 02:06:41

本帖最後由 william 於 2012-2-28 16:37 編輯

昨天晚上下樓裝上車看看感覺如何，事前已經在家有用另一組燈架+燈耳比對過，到車庫把大燈拆開試裝，視覺效果及完整度都還不錯~
但要把燈組安裝回碗公時問題來了，由於安裝FZ燈組時必須將碗公內緣的鐵片扣上燈組，此時竟因風鏡架太過於靠近碗公邊緣，燈組會卡到風鏡架無法順利安裝~
後來再將先前〝截肢〞的風鏡架末端兩個鎖點與fz燈耳比對，確實可以鎖上燈架只是角度與長度不合，但為時已晚如果不切，以風鏡架代替FZ燈耳一樣會有燈組鎖不上碗公的窘境，所以還是得另外再作支點~

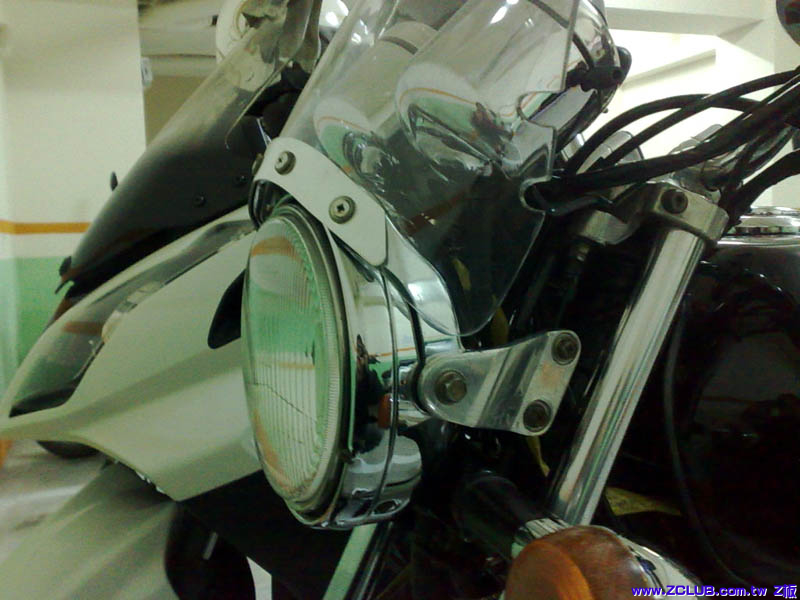

先看看試裝的照片吧

試裝後再把先前的SRV範例照片仔細比對，原來我的這組與範例照片裡的鎖點還是有些許差異~

2012/02/28 更新

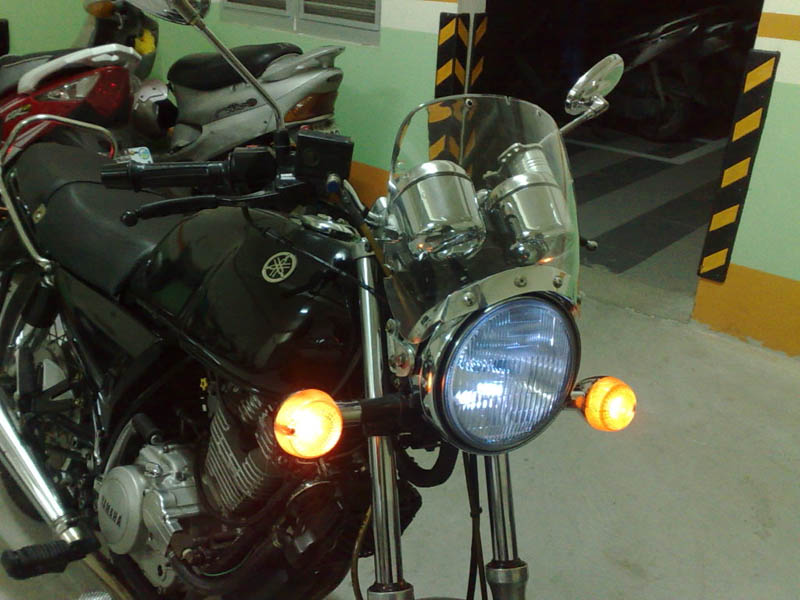

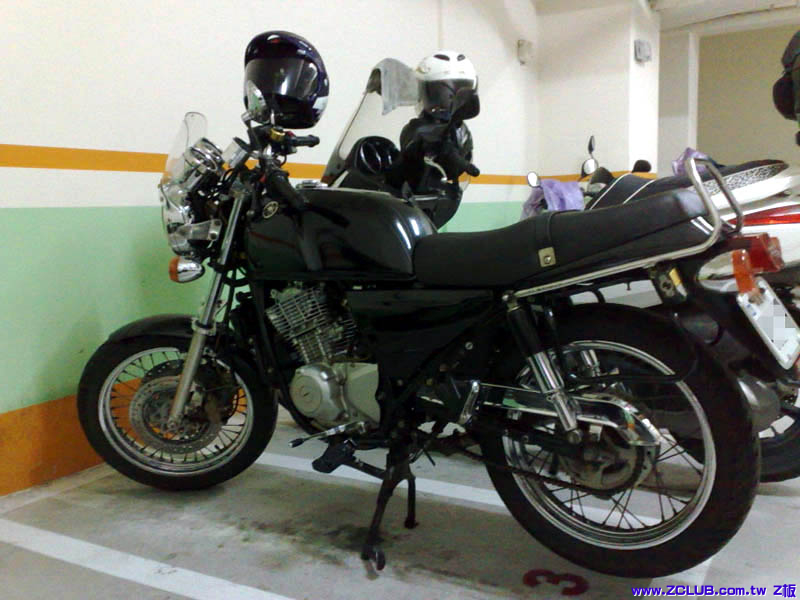

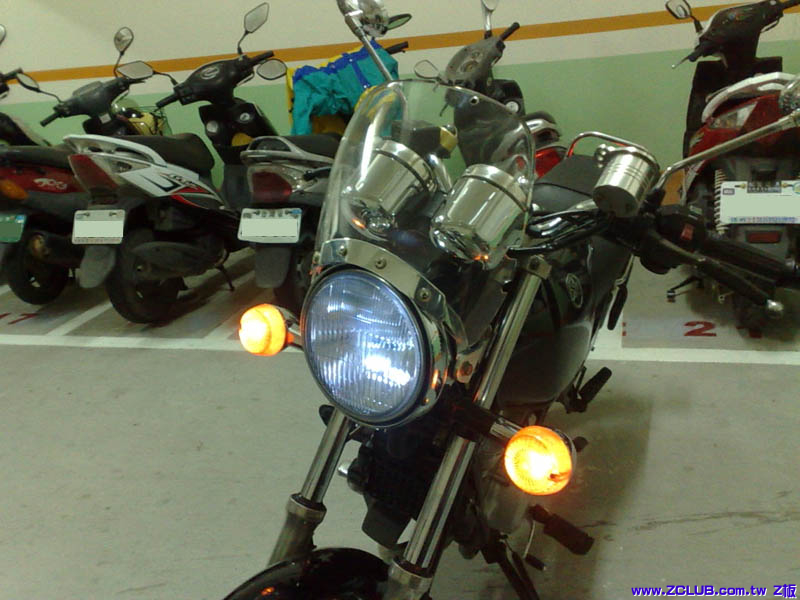

裝不上去實在是不甘心，凌晨三點多又下樓重新調整大燈鎖點位置，經過爐一個多小時反覆拆解，終於順利安裝上車，真相如下
