DIY 原廠油表「換裝」、換「位置」

2cross · 发表于 2012-1-3 15:58:34

本帖最後由 2cross 於 2012-1-3 15:59 編輯

一直想讓車頭的外觀，保持「淨空」，因此，自從改了FZ三角台之後，便把原廠便當表拿掉，只留一盞空檔燈。其實，N年前，小弟的豪爽，也是改成這樣……這叫改嗎？哈哈！

總之，希望車頭淨空，卻也盼望一些表的功能還能保留，例如時速、油量的資訊參考等，想要車頭沒表、資訊仍有得參考，就得想辦法「改」裝。經過快一個月的慢慢「構思」與「改裝」，小弟終於把油量表搞定！

首先，得先從原廠便當表中，把油表內仁取出，然後給他一個新的外殼，並裝在蠻多選擇的「油箱底部」。為此，得重製一個外殼，並且解決配線延長與油表的固定等問題。

▲首先自然是把便當表打開，取出油表「內仁」。

▲內仁底部有三顆螺絲，鎖住三條電線，分別是棕色（12V）、黑色（地）與綠色（浮筒訊號）。把螺絲旋開就可先解除電線。

▲這個就是小弟打算拿來當作內仁的「新家」，28mm 的塑膠水管管帽。底部得先鑽兩個洞，一個洞裝固定螺絲，另個是要讓電線透出。

▲管帽的另一個角度。

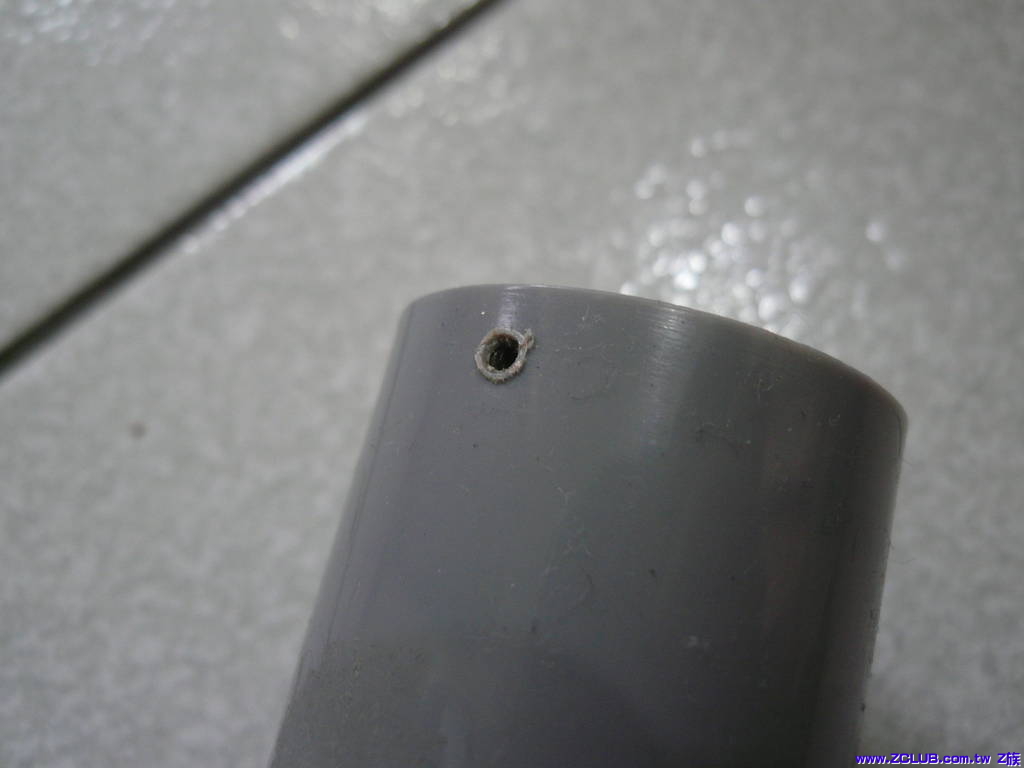

▲管帽的上緣，得先打一個小孔，待會要用來固定「新油表透明蓋」之用。

▲內仁的兩個電阻焊接在內仁「筒」外緣，所以塞不進去管帽；得重焊，讓電阻「龜縮」進內仁筒內。

▲由於油表要安裝的地方在化油器那一帶，原來的配線必須延長，所以，小弟預先製作新的連接線，同時裝上電線接頭，方便拆裝。如圖，得有公母頭，以及護套。

▲延長線裝妥「母」接頭與護套的樣子。至於油表內仁原先裝著的棕綠黑電線，則裝上「公」接頭，再鎖進內仁的原先三個螺絲上（原先的接點與方位不可弄錯）。

▲管帽得預先打兩個洞，一個在中央，一個在邊緣。中心的洞先穿過一根螺絲，套上螺帽固定，然後塞入內仁，並把三條電線從另一個洞穿出。

▲重焊過電阻之後，內仁總算可以塞入管帽內了。

▲這是到台北太原路那一帶買到的壓克力片散料，一片五塊錢。需打兩個洞，預先鎖上兩個「螺絲釘」。

▲這是電料行賣的電線保護塞環，打算拿來壓住內仁，同時當作表蓋與管帽的「橋接固定」裝置。

▲就像這樣，黑環先壓住內仁，管帽上緣打一個洞，鎖入一顆螺絲釘「咬」住黑環，就可以把內仁固定住；表蓋打兩個洞，鎖入兩顆螺絲釘穿入黑環，也就固定住表蓋了。

▲這是用來固定油表的白鐵環（附耳朵），先在藍色耳朵上打一個洞。

▲把白鐵環套入車架，旋轉藍耳朵鎖緊，然後把油表底部的螺絲穿過耳朵的洞，套入墊片與螺帽，完成組合。

▲把油表表面旋轉向上，接好電線，完工。

▲蓋回側蓋，收工。

其實這個油表還得加工：

1.表蓋與管帽還得加裝防水的裝置，但是我目前還沒想到可以用什麼材料來改善。
2.管帽底部的固定螺絲還得用螺絲固定膠來固定，否則極容易因為引擎震動而自行脫落。

另外，沒有油表其實沒差，反正有預備油裝置。但改裝這只油表，純粹只是………「太閒」。

至於下一步，就是改裝里程表到車體某處了………

XD～

allen51008 · 发表于 2012-1-3 17:44:58

恩...

我覺得便當滿好用的啊

chanhonga1978 · 发表于 2012-1-3 17:53:31

那...這應該可以兼用
引擎霓虹燈吧

william · 发表于 2012-1-3 19:57:35

如果再墊一塊白色壓克力標示刻度就更完整了~另外有一疑問塑膠水管管帽沒有再大一點的嗎?感覺好擠唷!

2cross · 发表于 2012-1-3 20:04:38

本帖最後由 2cross 於 2012-1-3 20:05 編輯

回復 william 的帖子

我是刻意找這麼小的啦，因為那時候一心想把油表弄得越迷你越好。
至於刻度，我不小心把原廠的油表表面給毀了（而且那個表面也太厚了些），本來想墊一張白紙的，但………懶；所以，索性不裝了。

XD～～

2cross · 发表于 2012-1-3 20:08:36

回復 2cross 的帖子

to Ray6977

但是人懶沒藥醫啊！哈哈哈！

kasiwa · 发表于 2012-1-4 08:55:14

>表蓋與管帽還得加裝防水的裝置，但是我目前還沒想到可以用什麼材料來改善。
最快是直接買矽膠上1圈0.0a
不然一般文具店的小罐白膠其實也ok歐0.0/
關於防水的東西.用量不多的話也可以去看模型船支的防水用材料.原則上不貴0.0a
(這邊最常去買X-20"特大罐"......)
>管帽底部的固定螺絲還得用螺絲固定膠來固定，否則極容易因為引擎震動而自行脫落
這個....要不要乾脆做成城堡螺絲._.
(直接鑽洞.鋸出齒來.....)

最後....直接立可白畫幾個刻度出來罷._./
(車頭淨空......是要玩像大魔鬼那種感覺的錶頭嗎._.)

2cross · 发表于 2012-1-4 11:18:04

回復 kasiwa 的帖子

感謝建議！
我之前也是有想過要用模型膠水抹於表蓋與管帽間的隙縫；但考量到還要希望能保留「表蓋可拆」的彈性，所以暫不考慮用任何黏膠。

至於刻度喔？說來也巧，表蓋的兩顆螺絲剛好成為參考點，一顆差不多位於滿油位，另一顆自然就是低油位了。哈哈！

不過，改天想到如何防水之後，我應該還是會加裝一片黑色紙片當表面，這樣就可以讓白色指針看起來「更突出」。

william · 发表于 2012-1-4 12:42:48

有種膠條橫切面是呈U型的，可以套在外管邊緣或是套在透明壓克力圓周，多少有防水作用，我是拿來套在油箱邊緣接縫處，防止鋒利的邊緣刮手後車站太原路塑膠材料店有賣....或是去油封店找近似的油封或是矽膠製品....

tcc1965 · 发表于 2012-1-4 14:40:09

創意真是一百分感謝分享

kaojacky · 发表于 2012-1-4 18:29:43

買個差不多的油壓缸油封硬上 XD

tomeplz · 发表于 2012-1-4 19:36:35

我比較想看你的車頭現在淨空到什麼程度了
因為個人也滿想把便當盒請下車
時速表對騎車慢吞吞的人來說不大重要
里程跟空檔燈最有用
油表就如你說：有預備油其實不用怕
