[分享] FZR三環表飾板製作

 关闭 [复制链接]
发表于 2011-12-10 21:06:16 | 显示全部楼层 |阅读模式
本帖最後由 kyosho 於 2011-12-10 21:13 編輯

因為認識的某位車友

決定滿十八第一台車就要牽FZR

就興起個念頭

打算製作這個來當作他牽車以及滿十八歲的禮物好了

以下分享一些製作過程

加工中


持續加工中


持續挖孔加工中


外型...


外型...


大概是這個樣子


多餘的去掉...


完成了


做了銀色黑色兩種



銀色的是玻璃纖維染色的 / 黑色的是碳纖維

评分

12

查看全部评分

回复

使用道具 举报

 楼主| 发表于 2011-12-10 21:10:58 | 显示全部楼层
本帖最後由 kyosho 於 2011-12-10 21:11 編輯

參考的尺寸資料

也是以前在板上挖的

不過來源我爬文已經找不到不可考了

只記得當時分享的前輩是用藍色的壓克力板製作的

附上當時挖到的CAD圖檔



不過實際尺寸仍有些誤差要修正

但是我並沒有打算大量生產就也懶的去改那些有誤的尺寸了

歡迎大家參考多多指教嚕

点评

一直在想這圖檔好眼熟....  发表于 2011-12-10 23:33
回复

使用道具 举报

发表于 2011-12-10 21:20:29 | 显示全部楼层
好強阿~~~~我也想要一個...  現在車上的有點髒阿...
回复

使用道具 举报

 楼主| 发表于 2011-12-10 21:33:48 | 显示全部楼层
本帖最後由 kyosho 於 2011-12-10 21:34 編輯

哈哈

想要的話可以參考CAD圖檔呀

不一定要使用機器製作

其實把圖檔一比一比例印出來

貼上板材直接切割加工也可以製作出來呦

這樣更有DIY的感覺

只是會很費工很累XD
回复

使用道具 举报

发表于 2011-12-10 23:06:58 | 显示全部楼层
本帖最後由 laxxz721123 於 2011-12-11 00:00 編輯

先在此感謝 台中前輩 阿烽大

自行訂做 三還表飾板 裝上去真的很有FU
每次看三還表時都會從心中莫名的湧出一個大大的"爽"字

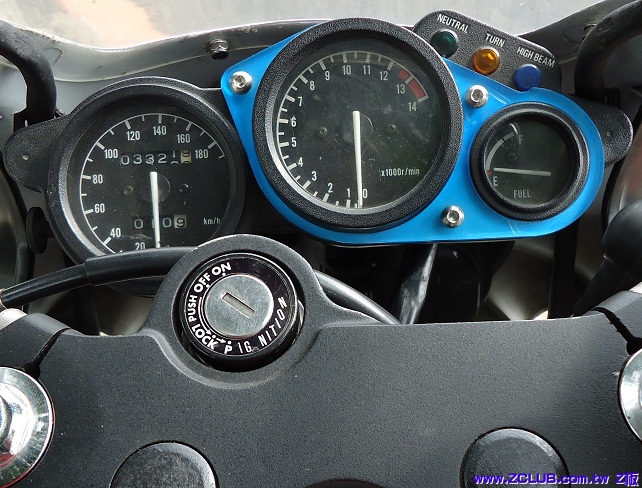

2006年 第一次自製改裝品 (材質 "透明無色"壓克力 不是"藍色"壓克力)

當初是拜託台中前輩 阿烽大 畫出CAD圖
(回想起來...我我我....真欠扁 又不要臉的麻煩阿烽 真的是非常對不起呀)

不過真沒想到事隔那麼多年 竟然有人挖出當年的圖檔 甚至也做出來
話說..那個圖檔您怎取得的???
(當初阿烽大用什麼傳給我的勒...忘了!! 哈哈哈哈....抱歉)

補充一下
因為當初阿烽大 是拿他自己車上原廠的三環表飾蓋來量尺寸所畫出來的
當時阿烽也跟在下說過 他那塊海綿已經很老舊 已經扁扁的也有稍稍變形損壞 所以尺寸非100%的準確

若想做的人 如樓主一樣是做成薄薄一片裝在海綿上 尺寸稍有不對的地方可以忽略直接做出來 不會妨礙安裝
若想跟在下一樣 是做出一塊(金屬或壓克力) 安裝時就會比較卡 但可以稍稍直徑擴大1mm 方能解決

评分

1

查看全部评分

回复

使用道具 举报

 楼主| 发表于 2011-12-11 00:34:41 | 显示全部楼层
原來!!

找到當初的前輩了

原來是透明壓克力然後底是藍色的

難怪會誤會成是藍色

圖檔是當時有貼在Z版的樣子

所以就先抓下來了

不過就這樣放置好久

好前一陣子才把它畫成2D跟3D圖檔

但是又放置了好一陣子

才在這麼一個契機下把它製作成實品

点评

因為當初在下車是藍色故在底面上藍漆(現在想改成紅色..車是紅白  发表于 2011-12-11 09:46
回复

使用道具 举报

发表于 2011-12-11 01:31:20 | 显示全部楼层
本帖最後由 spirit1697 於 2011-12-11 01:39 編輯

這圖檔還真讓人懷念
沒想到還有人留著它

评分

1

查看全部评分

回复

使用道具 举报

发表于 2011-12-11 07:47:45 | 显示全部楼层
回復 kyosho 的帖子

我記得我以前也是用cad畫圖然後用等比例印出來

直接把那種假卡夢貼紙翻面列印出來 印的時候用鏡像的圖檔=相反

印出來後用剪刀剪一剪後直接貼在海棉上

貼在海棉上真的很不黏就是了....

回复

使用道具 举报

发表于 2011-12-11 08:18:54 | 显示全部楼层
本帖最後由 黑貓 於 2011-12-11 08:30 編輯
laxxz721123 發表於 2011-12-10 23:06
先在此感謝 台中前輩 阿烽大

自行訂做 三還表飾板 裝上去真的很有FU


想要詳細一下您那三顆螺絲XD!!.

点评

或是買長一點穿過整個表後面在鎖螺帽  发表于 2011-12-11 09:49
就只是很普通的白鐵M6螺絲而已 將表蓋的三孔挖大至5.5~5.7然後把螺絲鎖上去就醬  发表于 2011-12-11 09:48
回复

使用道具 举报

发表于 2011-12-11 09:57:42 | 显示全部楼层
看起來還真專業
真利害阿
聽有質感的.
回复

使用道具 举报

发表于 2011-12-11 21:01:28 | 显示全部楼层
看到這機器就想起我第一次進實驗室做流道板就把頭弄壞的慘劇=.=
回复

使用道具 举报

 楼主| 发表于 2011-12-11 22:19:43 | 显示全部楼层
本帖最後由 kyosho 於 2011-12-11 22:20 編輯
dragon 發表於 2011-12-11 07:47
回復 kyosho 的帖子

我記得我以前也是用cad畫圖然後用等比例印出來


哈哈

前輩點到了個重點

鏡像

可以看的出來我在拆下成品之前底下的切割痕跡

在這之前已經先試切過結果忘記反過來啦

因為我工件從背面加工所以得再反過來一次
回复

使用道具 举报

发表于 2011-12-11 23:04:26 | 显示全部楼层
回復 kyosho 的帖子

有一次我割了FZR三個英文大字的貼紙...忘了鏡像..

反過來真的很糗= =
