[分享] 漏油 常用 油封 Oil Seal 護油圈 O-Ring O環

[复制链接]
发表于 2011-12-7 15:13:44 | 显示全部楼层 |阅读模式
本帖最後由 smallwhale 於 2011-12-9 16:37 編輯

最近買了一台破車,換了很多零件,感謝zclub網站有許多的資料還有熱心的板友,幫了我很多的忙。
但最近在搜尋油封的時候,發現板上沒什麼資料,希望可以建立出資料庫。
雖然說有料號就可以叫到貨,但是一般來說叫貨都需要等待一天以上,且可能會較貴一點,而去油封行拿貨可以拿現貨以外,也可以選用比較高級的材料,也不用拆下車上的零件再拿去對,對於只有一台交通工具的人比較方便。

另外說明一下

油封 Oil Seal(或反過來seal oil)是指外層是橡膠,內層還會有一層金屬,在加上一圈像彈簧的金屬包覆而成,舉例如前叉油封(3UH-F3145-00,內徑33mm*外徑45mm*高7mm)。

護油圈 O-Ring(俗稱O環)是指全部都是橡膠組成,長的就像一個圓圈圈,如前叉護油圈(3UH-F3147-00,內徑24mm*31外徑*高6.5)。
補上圖片

左邊O-ring,右邊油封

左邊O-ring,右邊油封

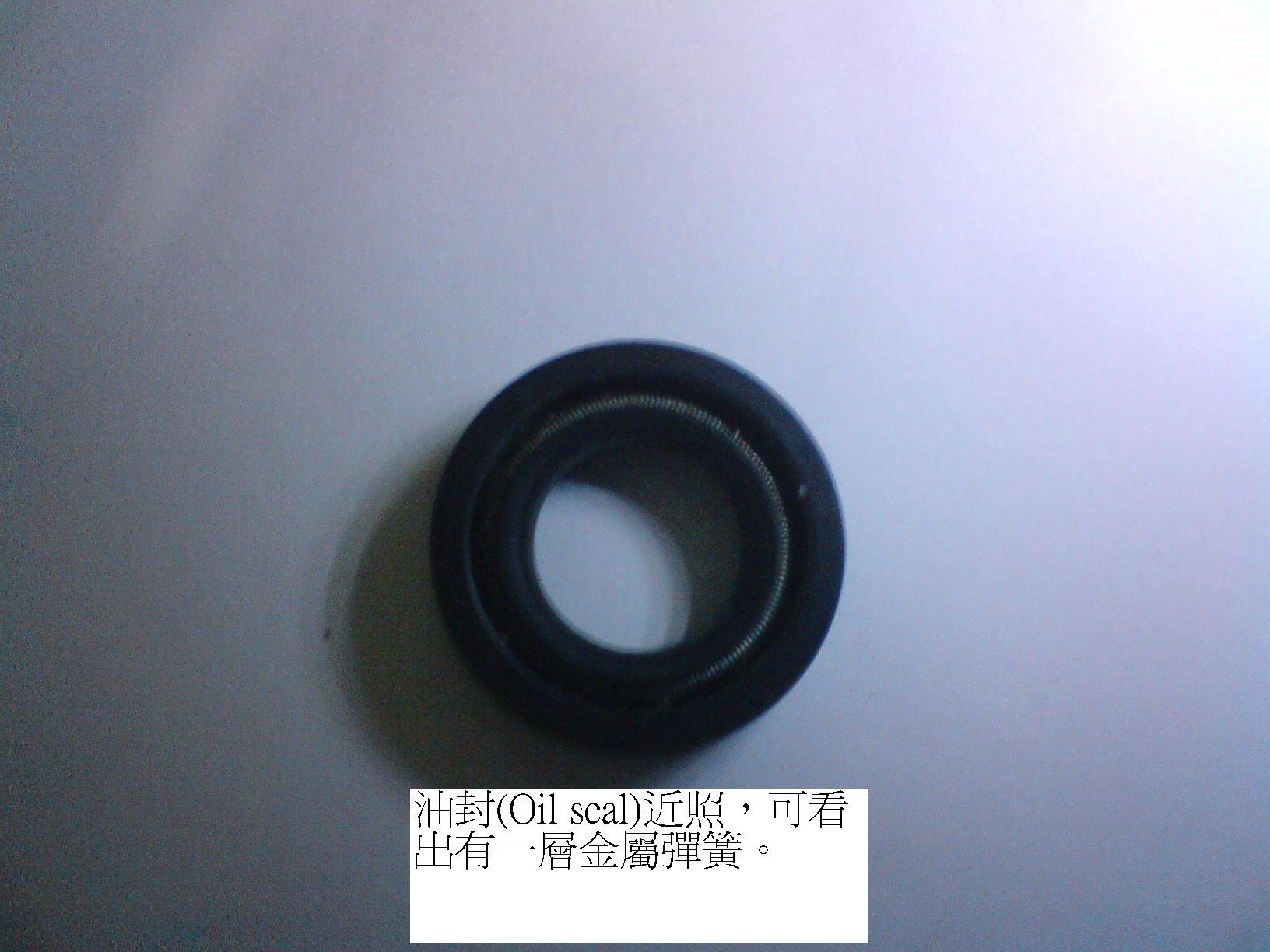

油封近照

油封近照


以下是我蒐集到的油封型號,參考松樹大大的資料。

料號             油封或護油圈    內徑*外徑*高(單位mm)
++++汽缸頭++++
93210-57897    O-RING      57mm x 2.63mm(鳥仔蓋,內徑57mm,外徑62.26,高2.63mm)


+++變速桿(打檔桿)+++
93101-12812    SEAL OIL  12*21*4

+++離合器推桿+++
93102-14856   SEAL OIL   14*26*6     (14*26*7亦可)

+++踩發桿+++
93109-20806   SEAL OIL   20*30*4.5  (20*30*5亦可)

+++前齒盤+++
93102-20857   SEAL OIL   20*35*5

+++前輪+++
93102-18008   SEAL OIL  18*37*8
93105-47007   SEAL OIL  47*58*7
93104-07003   SEAL OIL  7*14*4


+++後輪+++
93104-22018   SEAL OIL  22*35*5
93106-26005   SEAL OIL  26*42*8  (這個是輪鼓離合器上的)
93210-42101   O-RING    42*2.4


+++前叉+++
3UH-F3145-00   SEAL OIL   33x45x8
3UH-F3147-00   O-RING     24*31*6.5

感謝大大的幫助,另外我想知道幾個,如起動馬達O-RING(93210-26668),希望有人可以分享一下,謝謝。
2011-12-9日,又更新幾個囉,感謝大家。

评分

7

查看全部评分

回复

使用道具 举报

发表于 2011-12-7 17:08:01 | 显示全部楼层
本帖最後由 tedseesea 於 2011-12-7 17:26 編輯

相片有了阿.....
他們都長的一樣就差再大小而已
-----------------------------
我是說..
SEAL OIL    長的都一個樣= =大小差別
O-RING      長的也都一個樣大小差別....

兩種不一樣的東西當然長的不一樣阿囧

点评

誤會==  发表于 2011-12-7 17:45
長的不一樣喔==,要看仔細一點,油封比較精緻。  发表于 2011-12-7 17:15
回复

使用道具 举报

发表于 2011-12-7 18:14:07 | 显示全部楼层
本帖最後由 william 於 2011-12-7 18:30 編輯

剛剛看了之前在士林福x買的前叉油封,因為眼睛有點老花特地用放大鏡看上面的標示
6416 TCL 33x45x8  10.5

另外
93210-57897    O-RING    57mm x 2.63mm 是汽門(鳥仔)蓋的油封

点评

謝謝板大,我把他更新在上面。  发表于 2011-12-7 18:19

评分

1

查看全部评分

回复

使用道具 举报

发表于 2011-12-8 01:40:47 | 显示全部楼层
可以買日製品 KOK

点评

目前看到三個牌子,KOK,TCL,NTK,請問哪個比較好呢?  发表于 2011-12-8 08:28
回复

使用道具 举报

发表于 2011-12-9 12:08:13 | 显示全部楼层
提供一下原PO要的數據:

踩發桿油封
93109-20806   SEAL OIL   20*30*4.5  (20*30*5亦可)

離合器推動桿油封
93102-14856   SEAL OIL   14*26*6     (14*26*7亦可)

前齒盤油封
93102-20857   SEAL OIL   20*35*5

另外後輪油封有兩個
93104-22018   SEAL OIL   22*35*5
93106-26005   SEAL OIL   26*42*8  (這個是輪鼓離合器上的)

点评

太感謝了,我更新在上面。^^  发表于 2011-12-9 16:29

评分

1

查看全部评分

回复

使用道具 举报

发表于 2011-12-9 18:34:58 | 显示全部楼层
前陣子才去配引擎部分的密封件,來補充O-ring部分,尺寸是直接量放O-ring的凹槽,會比較準;若拿舊的O-ring去配,一來橡膠軟軟的不好量,二來舊的橡膠老化變形,也量不準。

護油圈 O-ring (內徑/外徑/厚度)
1.左曲軸箱蓋(大孔)
93210-328A4  32/38/3

2.點火正時蓋(小孔)
93210-14899  14/20/3

3.注油塞
93210-19841  20/25/2.5

4.進氣歧管 (在歧管,缸頭之間)
93210-35895  35/40/2.5

5.機油過濾器蓋 (大)
93210-548A1  50/60/5

6.機油過濾器蓋 (小)
93210-07896  7/12/2.5

7.缸頭側蓋 (大)
93211-058A2  105.2/110.2/2.5

8.缸頭側蓋 (小) 鳥仔蓋,數量2
93210-57897  56.8/61.6/2.4

9.起動馬達
93210-26668  26/31/2.5

我是去東吳機研推薦的油封店家配的(承德路X段100號,老夫妻經營),對我們這種好幾年上門一次的超級大散客來說,服務真好,很有耐心的一條一條找給你,尺寸用途也會向你確認。

橡膠材質要向店家說明是機車引擎用的,一般原廠配的是HNBR,可耐到120幾度,好一點的Viton材質,可耐到200多度,當然,價格會貴上好幾倍。小弟騎車很慢,選原廠等級就夠用了,全部4個油封+10條O-ring只要一張國父還有找飲料錢。

点评

感恩,果然板上神人多^^  发表于 2011-12-9 19:22

评分

3

查看全部评分

回复

使用道具 举报

发表于 2011-12-22 17:17:56 | 显示全部楼层
不錯哦...資料更完整了..!!
這樣就方便去油封行拿貨了.
