Fz三角台總成上不了愛將

2cross · 发表于 2011-11-12 21:49:47

各位前輩，日前小弟爬文後，得知fz三角台可以[直上]愛將，所以，就去找了一組fz的三角台總成。

今天到車行，卸下愛將原廠三角台後，換上新的上下珠碗(座與蓋)，也抹上黃油、填入珠珠，正當要把fz三角台底座從龍頭管的下方，往上插入管內的時候，竟然只能插入約十分之九，軸管最上方的牙，仍隱歿在[上珠碗上蓋]的下方，也就是說，軸管的牙露不出來，那我就無法鎖其餘的螺帽了。

仔細察看後才發現，軸管下方的唇，比愛將的還要高，所以，七早八早就頂到[下珠碗上蓋]，無法繼續往上插入。

如下圖最左邊的，左邊是愛將的三角台軸管，最下方是防塵的塑膠環，棕色的那一圈就是下珠碗下座，那一段的軸管有比較粗(就是我剛剛說的唇)，用來卡住下珠碗下座。

下圖左二，軸管粗的地方(唇)，比較高；所以，如右二圖，當從下往上裝入龍頭管(藍色方框)的時候，唇會頂到管內的下珠碗上蓋(棕色斜線條)。

同上，如右圖一，愛將軸管的唇比較矮、短，所以，當頂到管內的下珠碗上蓋時，軸管上方的牙，可以很正常地露出來。

最後，小弟只好把愛將與fz的下三角台，拿到搪缸店，請師父根據愛將的軸館，重車、複製一隻軸管，接在fz的下三角台上(得等到下週才能取貨。。)。

不知道有沒有人也碰過同樣的問題?

還是小弟有哪個地方疏忽了，導致fz的軸管裝不進去愛將的龍頭內?

wolfzr · 发表于 2011-11-12 22:23:42

回復 2cross 的帖子

會不會是下珠碗沒有到底？

或是三角台被改過？

2cross · 发表于 2011-11-12 22:28:54

回復 wolfzr 的帖子

您是指下珠碗下座(盛珠珠的盤)嗎?
若是的話，我確定有往下壓到底了。
我現在遇到的問題是軸管的唇太高了，所以往上頂的時候，會頂到龍頭管內的下珠碗上蓋。

另外，車行老闆說，那一根軸管，跟他店裡賣的FZ三角台一樣。

mu789789 · 发表于 2011-11-12 22:29:16

把下珠碗上蓋換掉
就這樣

2cross · 发表于 2011-11-12 22:31:39

回復 mu789789 的帖子

您好，我有問過老闆，可否改用其他口徑(較大)的下珠碗上蓋?

但是他也不知道可以換哪一種。。。所以，就叫我去搪缸店。

不知小乖大可否建議我應該要換哪一種上蓋?

bmw525ia3377 · 发表于 2011-11-12 22:39:50

我確定我的FZR三角台直上！！
我現在的下珠碗是勁戰的錐形下珠碗！無修改值上！！

mu789789 · 发表于 2011-11-12 22:48:13

本帖最後由 mu789789 於 2011-11-12 23:03 編輯

愛將的就可以了
我當初好像是用訊光的
買個時候有四片
有兩片內徑比較大

------------------------------------
我朋友只幫我換一片!

lbert · 发表于 2011-11-12 23:41:43

本帖最後由 lbert 於 2011-11-12 23:44 編輯

很怪～我車上也是直上～
珠碗上下兩片的內徑是一樣的
沒道理下面那片裝的進去上面那片會卡到
也許你把上下兩組珠碗的某兩片裝對調了~
這樣等搪缸店車回來就囧很大了

bmw525ia3377 · 发表于 2011-11-13 00:58:38

你沒有拿愛將的三角台來比對FZ的三角台？？？

fox · 发表于 2011-11-13 08:09:10

1.看有沒有被修改過(看拆裝痕跡)。
2.實體照片才好判斷。
3.上下兩組珠碗有拆下更換嗎？會不會卡2層在上頭啊！
4.FZ下三角台上，珠碗下有座，再套個油封，才上珠碗。

不知道為什麼？這篇快速看過去感覺很怪很怪！

也說不出個所以然！

各位前輩，日前小弟爬文後，得知fz三角台可以[直上]愛將，所以，就去找了一組fz的三角台總成。

今天到車行，卸下愛將原廠三角台後，換上新的上下珠碗(座與蓋)，也抹上黃油、填入珠珠，正當要把fz三角台底座從龍頭管的下方，往上插入管內的時候，竟然只能插入約十分之九，軸管最上方的牙，仍隱歿在[上珠碗上蓋]的下方，也就是說，軸管的牙露不出來，那我就無法鎖其餘的螺帽了。

仔細察看後才發現，軸管下方的唇，比愛將的還要高，所以，七早八早就頂到[下珠碗上蓋]，無法繼續往上插入。

如下圖最左邊的，左邊是愛將的三角台軸管，最下方是防塵的塑膠環，棕色的那一圈就是下珠碗下座，那一段的軸管有比較粗(就是我剛剛說的唇)，用來卡住下珠碗下座。

下圖左二，軸管粗的地方(唇)，比較高；所以，如右二圖，當從下往上裝入龍頭管(藍色方框)的時候，唇會頂到管內的下珠碗上蓋(棕色斜線條)。
....

fox · 发表于 2011-11-13 12:55:41

回復 2cross 的帖子

反正都去處理了，那就先等看看嘍！

就我的看法，我會連上下珠碗組、珠子、高品質的黃油，都一併的處理上去。
珠碗在裝時要確實，要小心。

mu789789 · 发表于 2011-11-13 14:35:26

本帖最後由 mu789789 於 2011-11-13 14:43 編輯

回復 2cross 的帖子

我裝的時候也有卡到的問題!

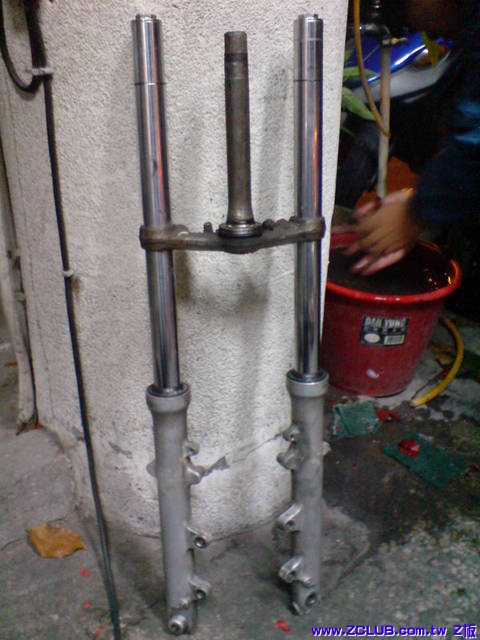

這是我買的下三角台
圖中應該可以看到下珠碗凸出的部分

我原廠下三角台被丟掉了沒圖

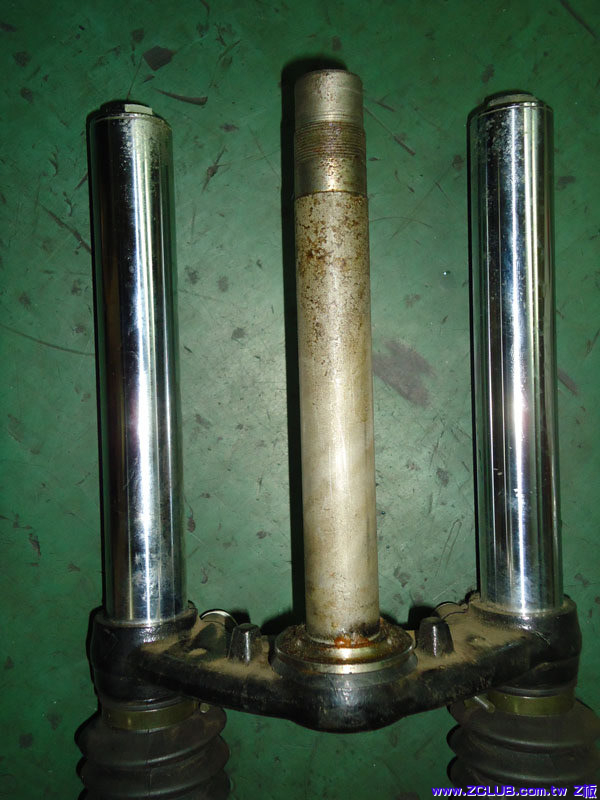

借用一下網拍的
愛將是一根到底

當初我也不懂為什麼可以直上

換新的珠碗直上才是真的!

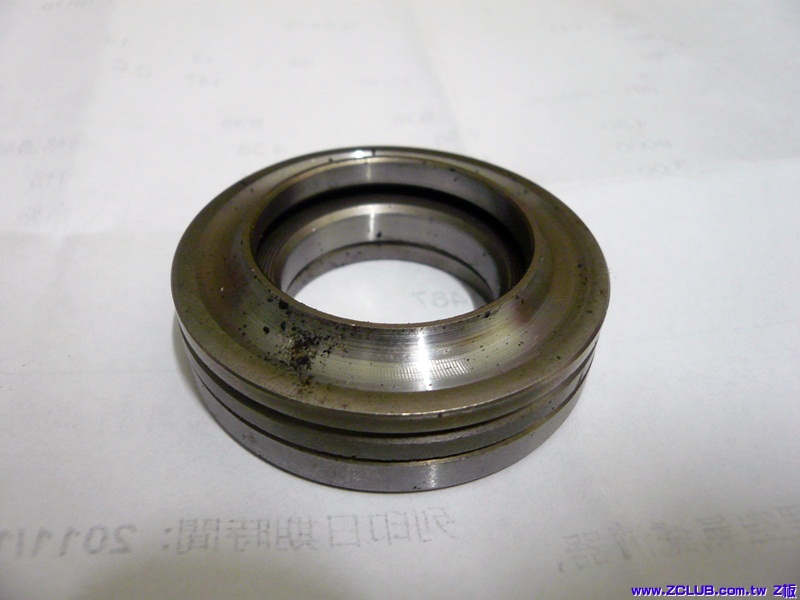

看到我剩的珠碗...原來我的沒全換新的

你下面珠碗換新的應該沒問題才對
因為下珠碗蓋與座內外徑一樣大
如果把下珠碗上蓋拿去搪缸店把內徑用大會不會比較快?
---------------------------------------------------------------
大大是否可以量看看原廠下珠碗跟FZ下珠碗的內徑?
可能會出現一個問題:愛將珠碗與FZ珠碗相同?

BlackApple · 发表于 2011-11-13 16:07:42

本帖最後由 BlackApple 於 2011-11-13 16:17 編輯

是的，我上三腳台的時候跟你說的也是一模一樣情況
非常納悶的～為什麼大家說直上？？
明明就直接卡住...哪裡有直上？？
還懷疑珠碗有分愛將/fz

也懷疑三角台軸心有被修改過...所以又跑了殺肉廠
打算再買一組下三角台和龍頭螺絲...

結果...到殺肉廠整組落下來後...x!!!一模一樣！
只好跟人家說拍謝，不要了，買螺絲就好！
認命回去請人家修下珠碗。

我量過，愛將/fzr珠碗確實是一模一樣
就是差在那根軸心，愛將的是一根直的，fz的是下緣有突起。

------------------------------------------------------------------------------------------------------
請不要削軸心下緣！
我摸過裡面，非常擔心軸心修平了之後，管壁過薄，會影響安全。
修珠碗吧，了不起就是珠碗當耗材，隨機油濾芯5000km一起換。
我用到現在11000公里也沒掛，重刹開始有“豆”的聲音，管它呢～受不了再說。
------------------------------------------------------------------------------------------------------

文中說的上下珠碗大小不一樣～會不會是裝反了？
這我倒沒想到，等下一組珠碗要換的時候我好好端詳一下...

BlackApple · 发表于 2011-11-13 16:34:27

本帖最後由 BlackApple 於 2011-11-13 16:43 編輯

至少材料行叫來的料是一樣的
我還特地問有沒有分，材料行說沒有
除非材料行唬爛我

-----------------------------------------------------------------------
忘了說～我當初去殺肉廠發現下三角台一樣後
打下了他車上的舊珠碗...拿回來量也是一樣
不然兩位自己也量量看

若是跟我遇到的不一樣，上來更新數據和大家分享！
-----------------------------------------------------------------------

mu789789 · 发表于 2011-11-13 17:02:20

回復 BlackApple 的帖子

圖2的料號跟愛將的一樣!
156-23412-00
參考這篇

黑蘋果大大~最後你是用修的還是用FZ珠碗?
我是換上7樓圖中其中一片才裝上去的

料號一樣原廠FZ車系就裝的上去，原廠愛將卻不行?
難到愛將有分前後期?

BlackApple · 发表于 2011-11-13 18:06:46

回復 mu789789 的帖子

我也不確定是否有前後期車台，我最後是人家幫我修珠碗，車到可以上。

我覺得上下珠碗顛倒也不是不可能，若是2cross兄量測後確定是此原因，
那我猜想我們應該也是一樣的錯誤。Orz

源仔 · 发表于 2011-11-13 21:56:30

我最近也要換碗珠也，這樣我是要叫愛將的還是fz的阿------冏

bmw525ia3377 · 发表于 2011-11-14 00:08:37

我看了阿P說的下珠碗可以用勁戰的錐形珠碗
就真的給他用下去了！！
上珠碗倒還是FZR的！
之前下珠碗也是FZR的就是了！！
要不要檢查一下車台三角台的座裡面？

kivenbeach · 发表于 2011-11-14 02:49:20

愛將珠碗跟FZ的一樣

開版的PO個三角台照片上來吧

通常會這樣就是下三角台的珠碗沒敲到定位用力敲吧

因為我追風之前換愛將三角台時候也遇過這個問題

就是因為車台裝三角台的那個洞都生鏽了拿砂紙磨了半天才裝上

所以應該是沒裝到定位再努力看看吧

我愛將改FZ1的三角台直上阿...連珠碗都沒換...

2cross · 发表于 2011-11-14 14:21:55

本帖最後由 2cross 於 2011-11-14 23:39 編輯

今天上班前，殺去搪缸店，把兩個三角台都取回來，並趁一些空檔用游標卡尺量測、並拍照片。

量測結果如下

愛將軸管外徑 21mm
FZ軸管外徑 21mm

愛將下珠碗座外徑 25.Xmm
FZ下珠碗座外徑 25.Xmm

由於小弟看錯游標卡尺的基準點，所以以上紅字數據錯誤，感謝 mu789789 小乖大指正，正確的數值應為

愛將與FZ軸管外徑 25.6mm
愛將與FZ下珠碗座外徑30.1mm
但塑膠卡尺的誤差比較大。

從以上的結果可知，除了FZ的「唇」比較高以外，其他的數據都一樣。
之前爬文知道，「下珠碗『上蓋』」，內徑是30mm，上珠碗座內徑則是25mm，兩者都遠大於愛將、FZ的軸管外徑25mm，所以，這兩部分的零件給愛將或FZ共用理應沒問題。

至於兩者的下珠碗座外徑也都一樣，所以，想必料件也可以共用。

剩下的，就是等我找時間回車行，量一下已經裝在我的龍頭管內的「上珠碗座」與「下珠碗上蓋」的內徑：

1.是否一大、一小且小的在下、大的在上--->車行裝反了
或者
2.兩者內徑都是25mm………；---->車行叫錯料了

FZ與愛將對比

愛將軸管外徑

FZ 軸管外徑

愛將，軸管放下珠碗座的外徑

FZ，軸管放下珠碗座的外徑

愛將，軸管放防塵塑膠環的外徑

FZ，軸管放防塵塑膠環的外徑
