幫導航找位子!(車充+導航架)(圖文多慎入)

jis761215 · 发表于 2011-7-14 04:47:35

本帖最後由 jis761215 於 2011-7-14 23:25 編輯

小弟第一次在此版發文

有什麼不妥的地方還請前輩多指教

-------------------------------------------很醜的分隔線

------------------------------------------

最近在公司同事的勸敗下買了GARMIN

但內建電池+有限的續航力根本就違背了當初買導航用在長途旅行的目的

而且導航放在油箱包地圖袋中也常常因為反光看不到螢幕

所以勢必要安裝車充及導航車架來滿足長途旅行的需求

一方面也可以利用車充來幫用電非常快的行車紀錄器充電

一般人想到最簡單的做法不外乎是直接剪線>剝線>接線

但為了不破壞原車線路所以我採用比較費工的方法接線

且為了不增加原車線路負擔於是使用繼電器來控制車充電源

這樣一來也方便日後加裝電系

先附上簡易的電路圖

簡單來說就是利用油箱浮筒的電源來控制繼電器的線圈端

一開始想說用油箱浮筒線來接端子和線組的用量會比較少

但後來證明我錯了!

原因後面會再說明

首先先準備材料和工具

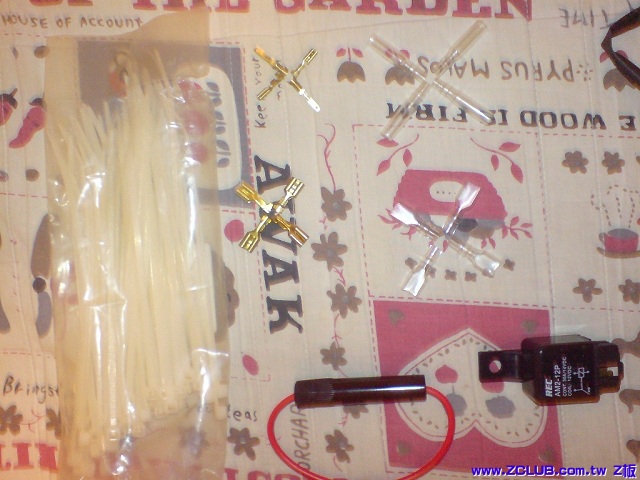

束帶ˋ端子頭ˋ套管ˋ保險絲盒ˋ繼電器

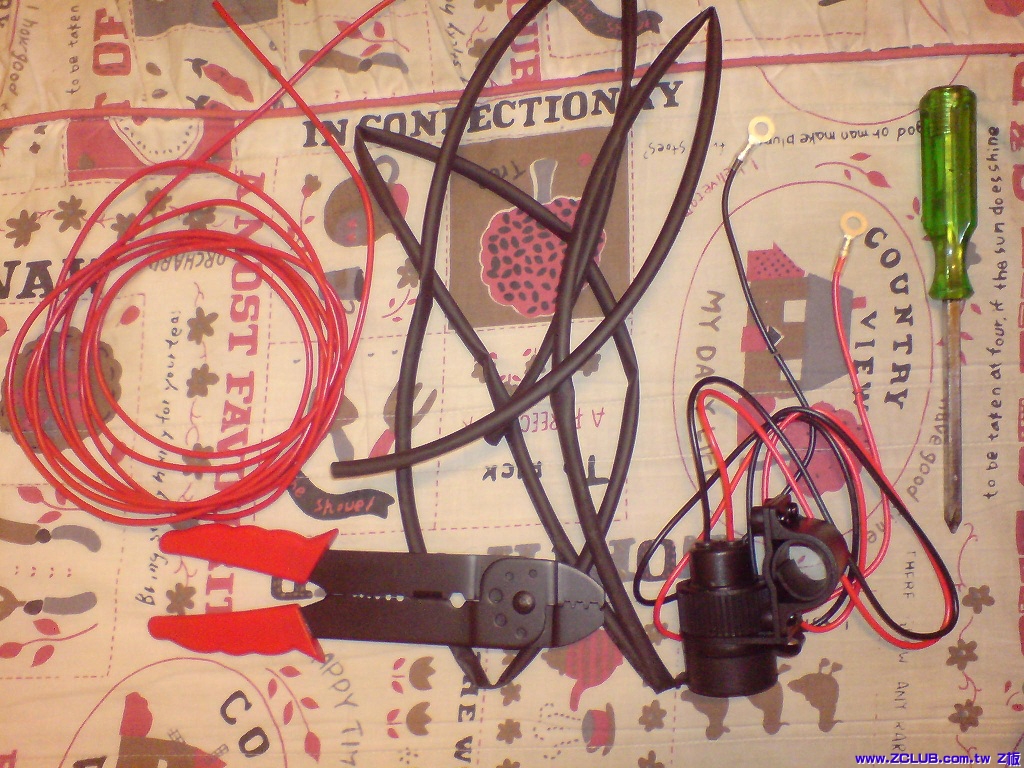

電線ˋ熱縮套ˋ今日主角:車充ˋ剝線鉗ˋ螺絲起子ˋ打火機(未入鏡)

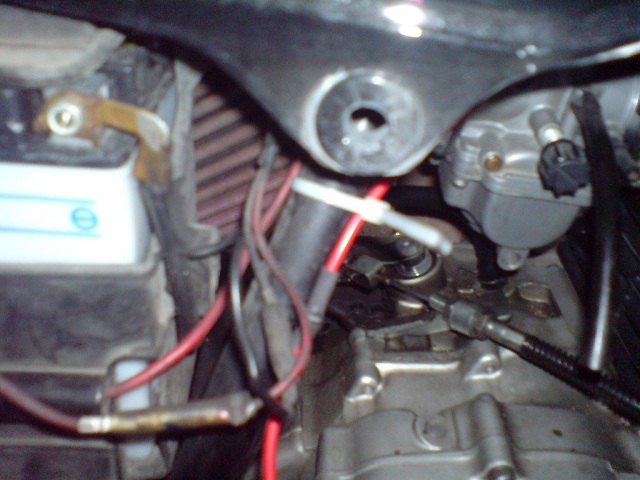

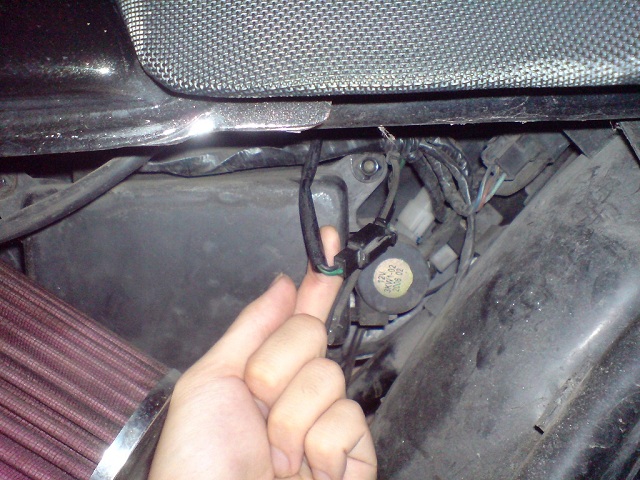

拆開側蓋找到油箱浮筒電源線位置(原廠空濾還在的車友就要拆坐墊了!)

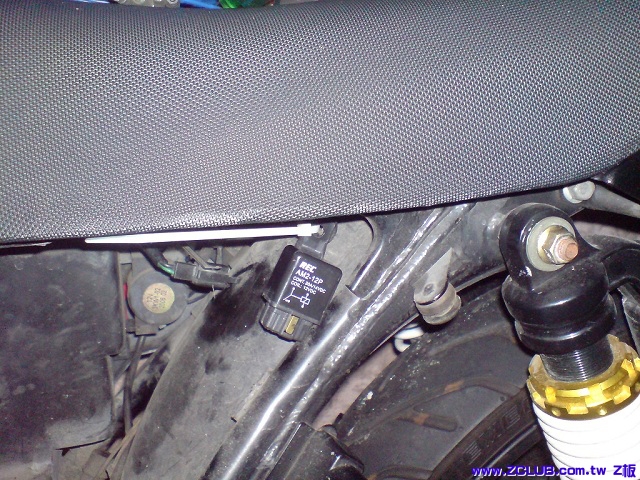

安裝繼電器(後面我會補螺絲的...原廠空濾還在的車有可能得另外找地方固定繼電器...)

接著壓端子頭然後接線!

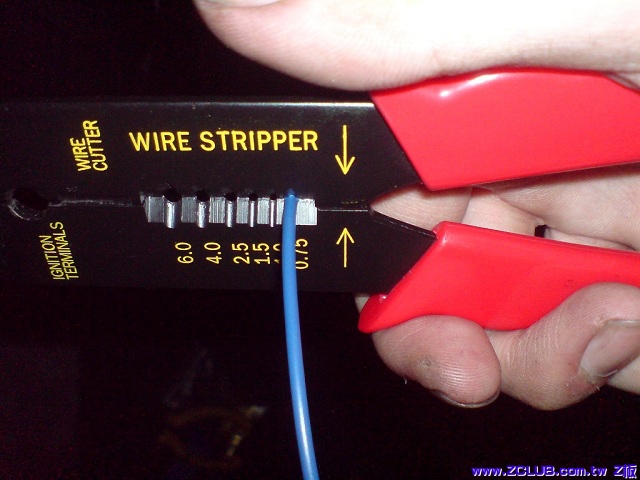

先用剝線鉗將電線外皮剝掉約4mm

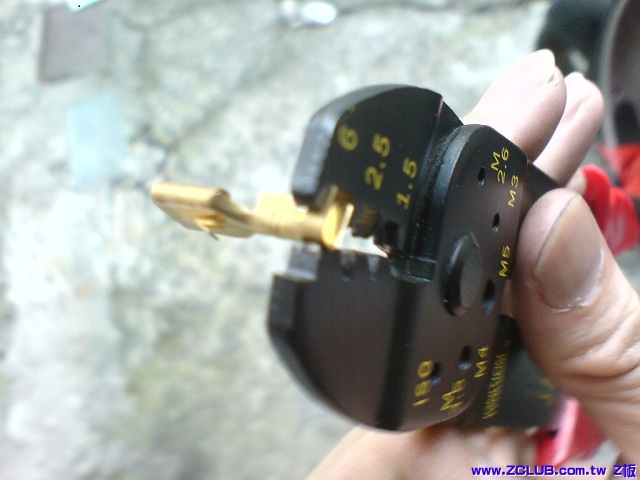

將導線放在這個位置

套管這時候就要先套喔!

像我第一次就是端子頭壓完之後才發現套管還在我手邊

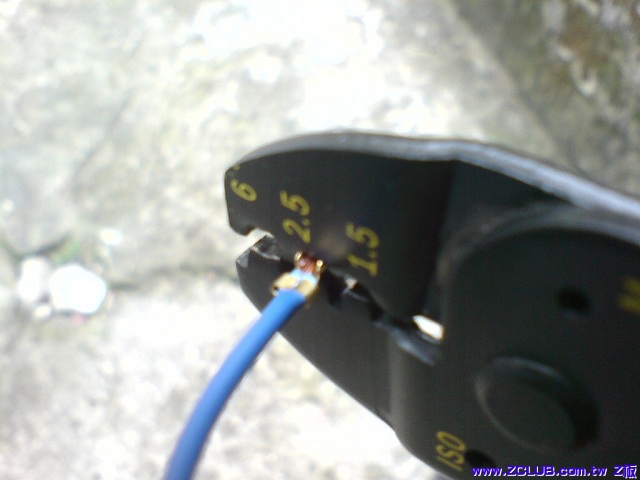

將端子夾導線的部分用剝線鉗前端夾下去(我手只有一雙沒辦法邊拍照邊拿起導線+端子+剝線鉗OTL)

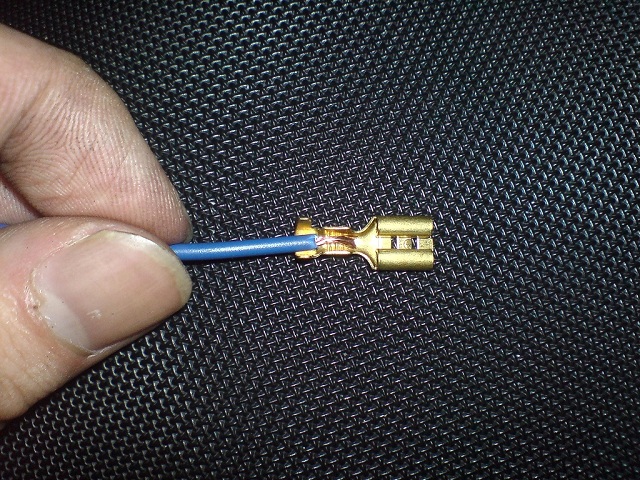

將固定銅線部分夾下去!

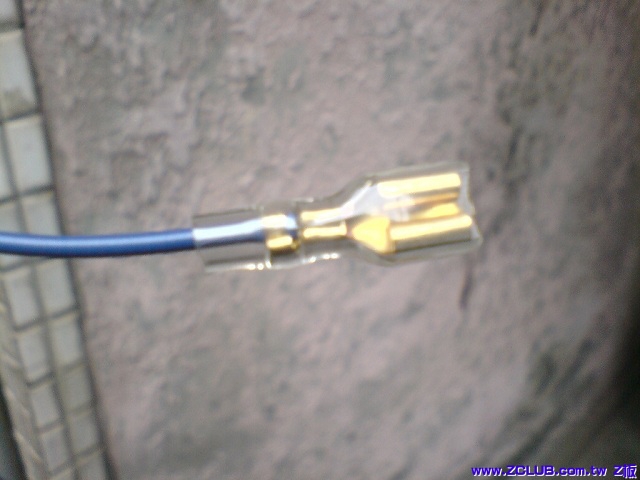

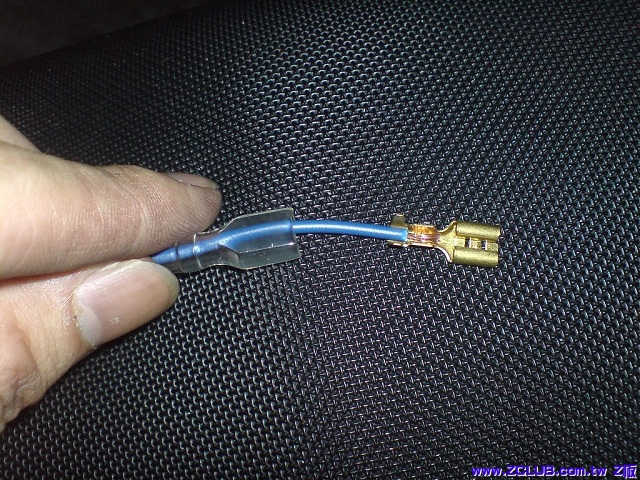

套上套管,導線完成!

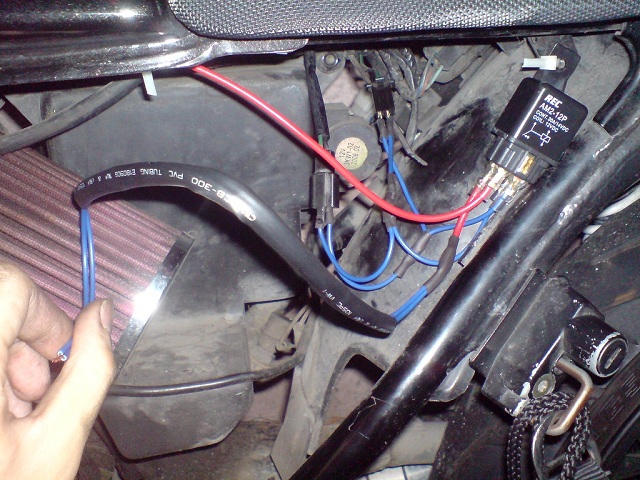

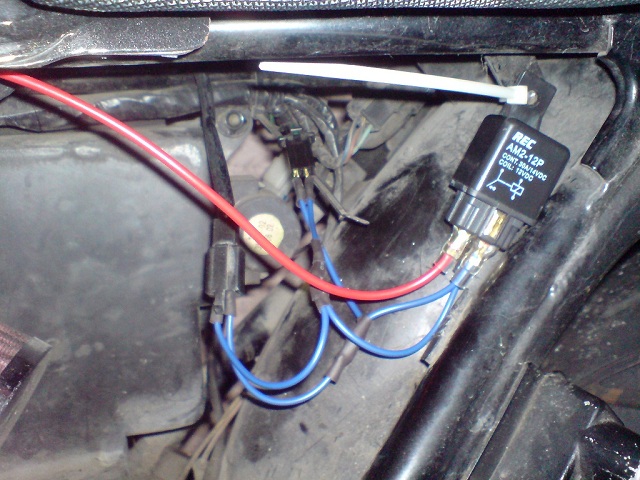

接上繼電器線圈部分正負極(電路圖中85或86)

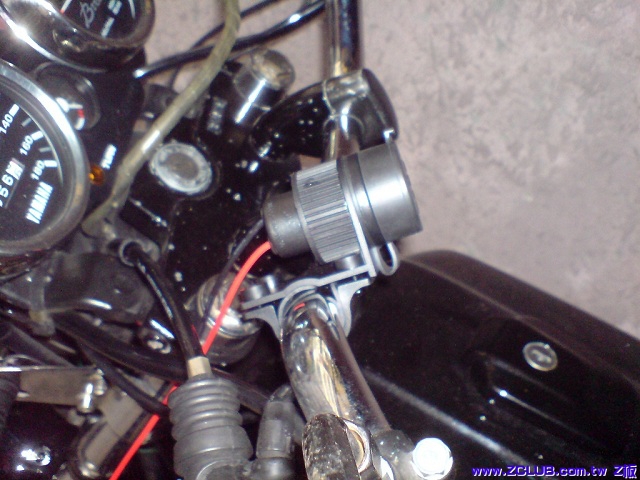

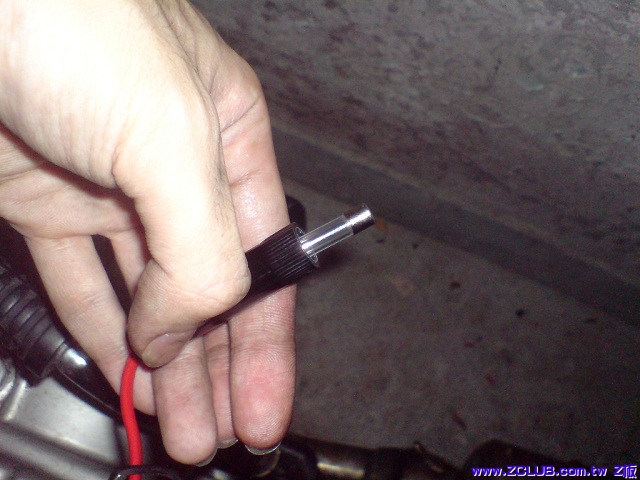

安裝車充頭(我是裝在把手上,要裝這邊一定要買這種整顆防水的車充頭,不過價錢比一般型的貴快一倍!)

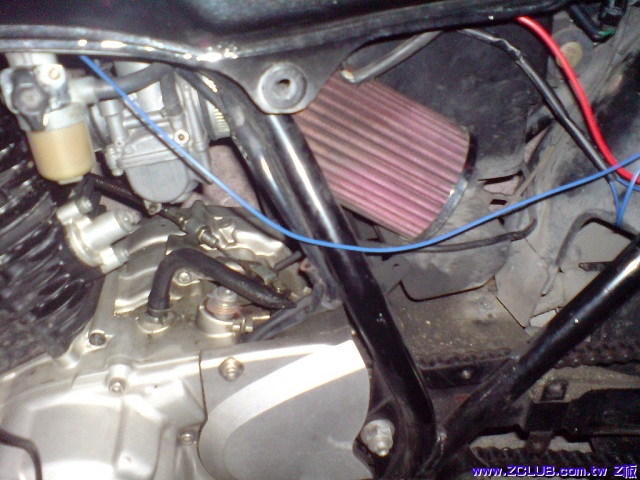

開始牽線!

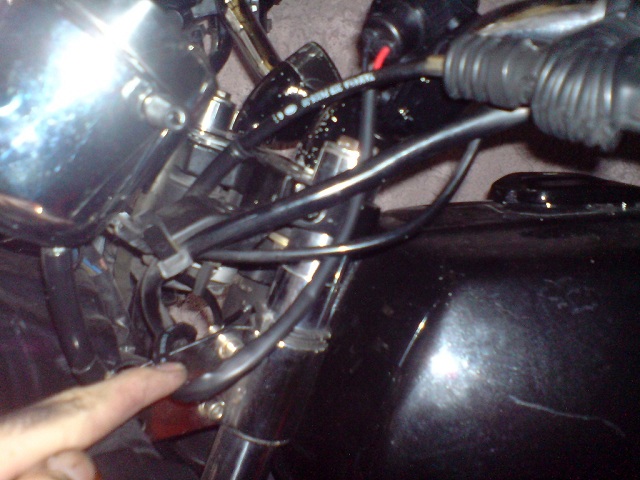

不知道要怎麼走線就跟著原廠線路走吧

穿過這個洞

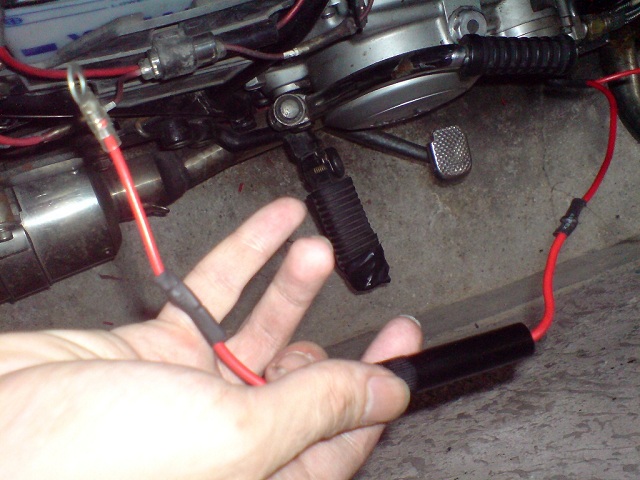

接上保險絲盒(接頭銅線纏繞後都用熱縮套固定以免脫落!)

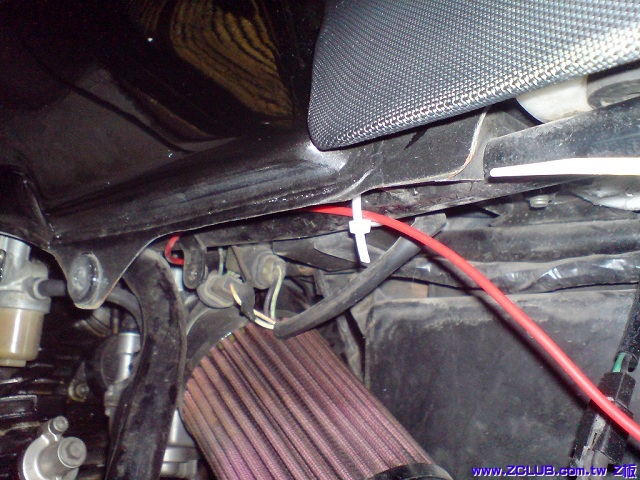

用束帶固定導線可能晃動的部分

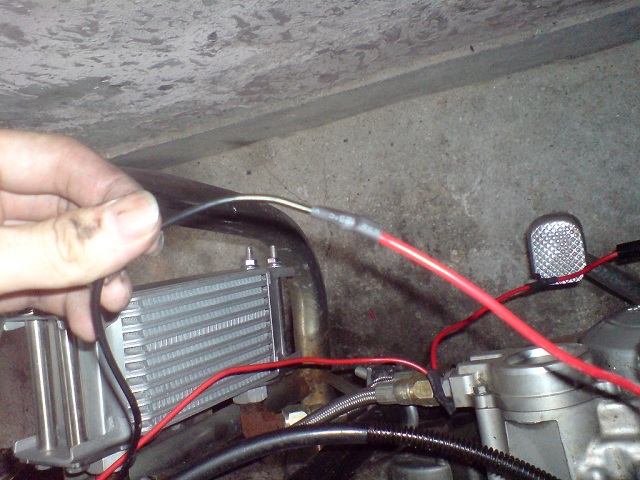

接著牽車充頭負極

要牽到跟繼電器同一邊

接上繼電器接點端子(電路圖中30或87)

繼電器接點另一端子則是要牽到電瓶負極

穿過電瓶盒上方

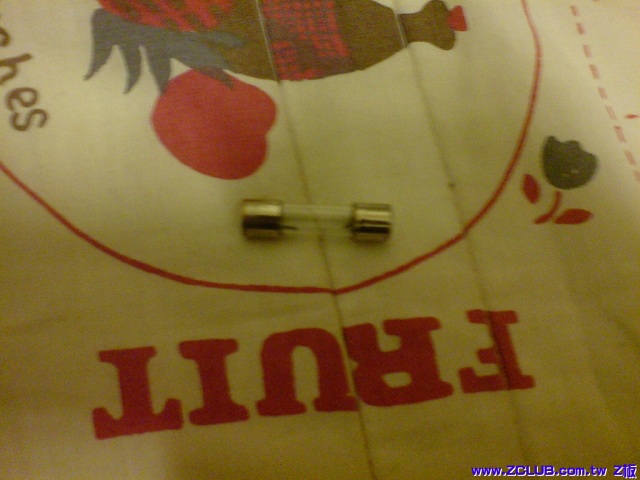

放入保險絲

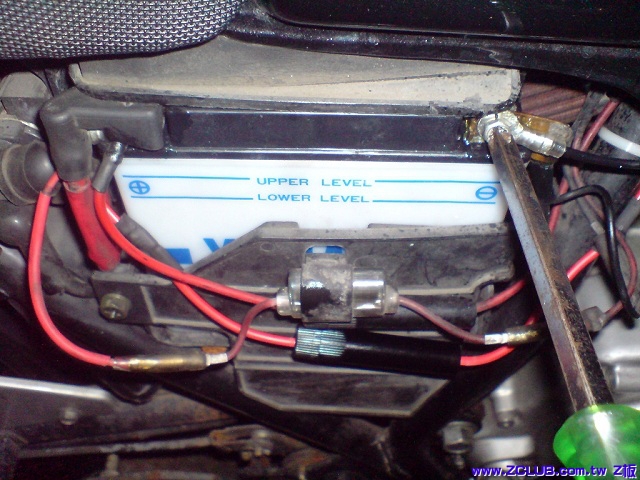

鎖上正負極線

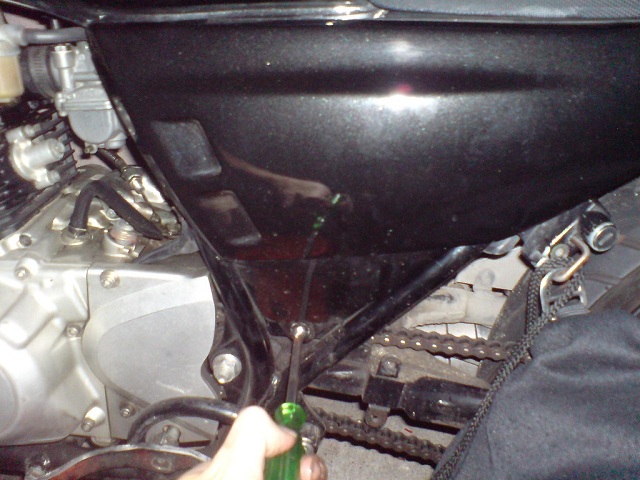

鎖上側蓋

接著安裝另一個主角:導航架

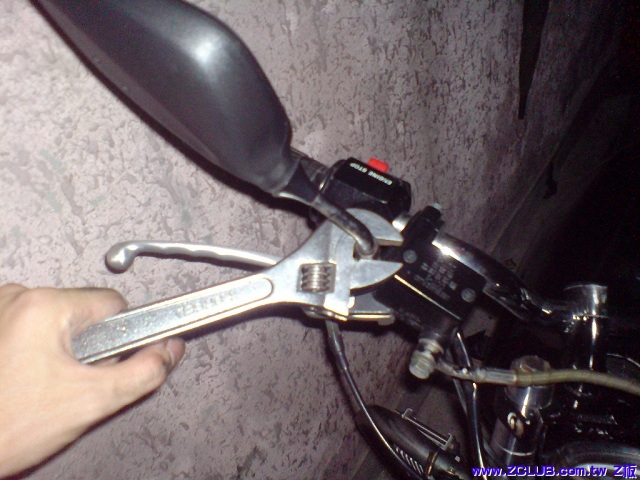

先拆下後照鏡

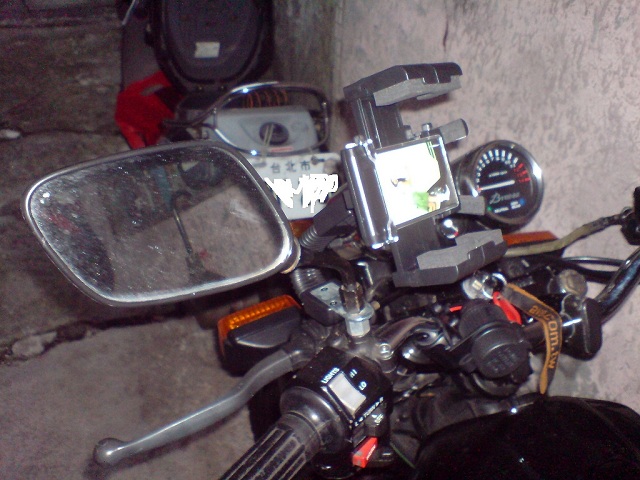

然後將導航架底座對準後照鏡螺絲孔後鎖上後照鏡就完成了......

怎麼變左邊了???!!!

因為以為快弄完了所以太興奮鎖錯邊了

我本來就應該裝在左邊...

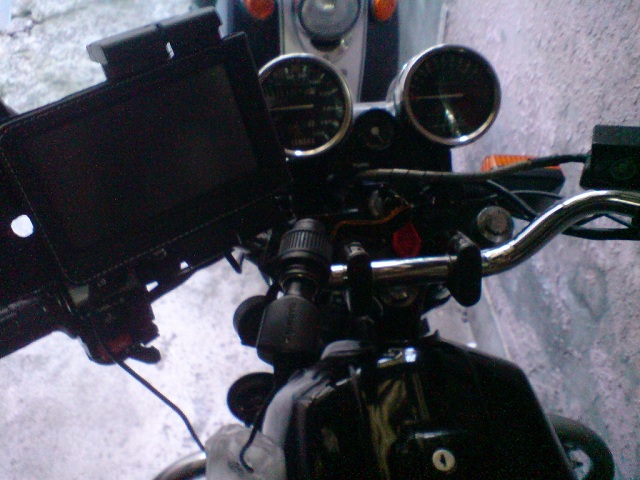

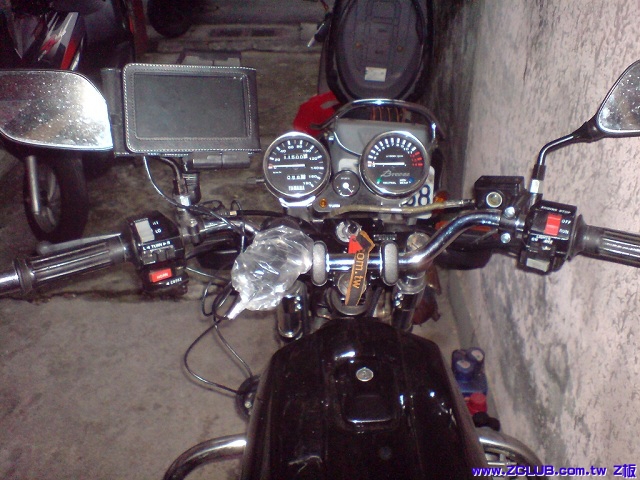

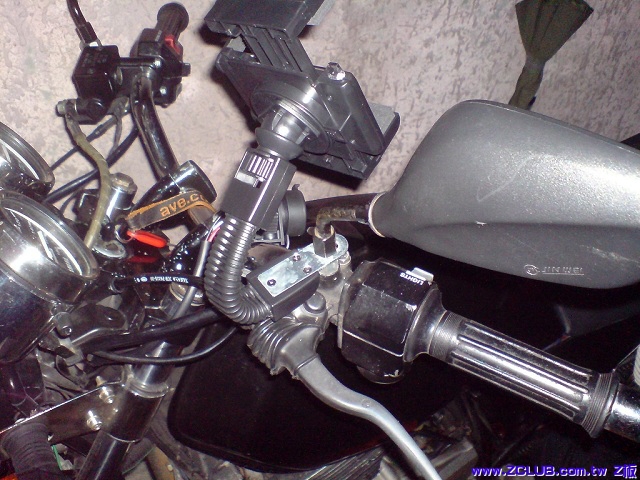

完成圖...

真的完成了嗎?!

錯!!大錯特錯!!

當我懷著期待的心情打開電門準備迎接亮起來的螢幕時

阿勒?沒反應?!

試了幾次之後發現繼電器似乎沒作動!

當時以為是繼電器故障結果馬上衝去買了一顆繼電器

換上之後...車充還是沒反應!

於是直接將車充正負極接上...有反應了!

然後我用車充正負極去接原本那顆繼電器的線圈...

有反應...意思就是我忘了先測繼電器好壞就很"爬帶"的跑去買了一顆新品

所以當下推斷有可能是浮筒電源線的電流不夠拿來推繼電器的線圈

於是只好設法從鎖頭拉電源線來測試

測試過程因為線頭沒夾好導致正負極短路結果燒了一顆保險絲

測試結果證明我推斷是正確的

因為鎖頭牽過來的電源一接通繼電器馬上作動且車充頭也通電了

好!那低壓部分就重新牽線吧(果然當初不該偷懶從浮筒牽線的

)

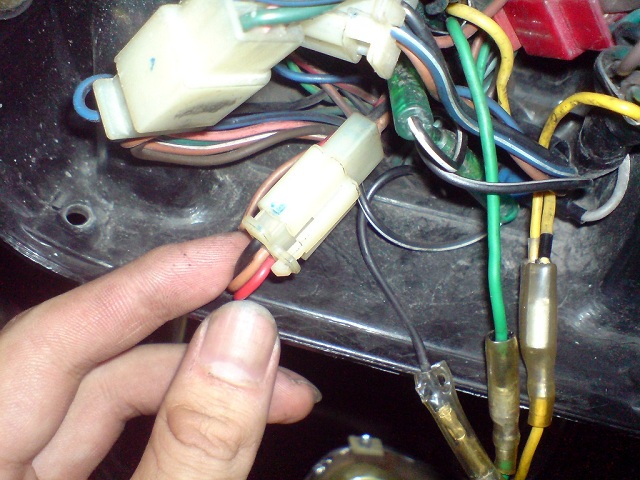

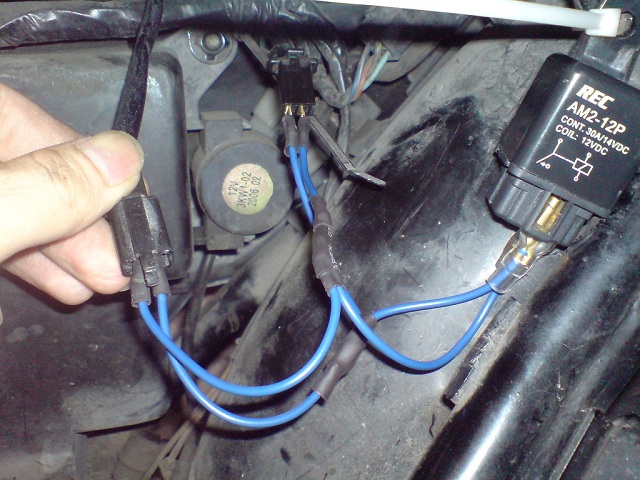

找到鎖頭的接頭(紅棕黑三條線)

我們要的是棕色的正電(這樣才能在鎖頭ON時導通,OFF或LOCK時關閉)

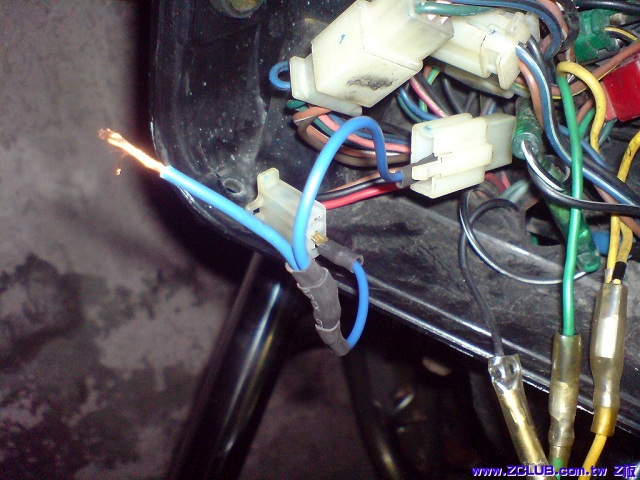

先接上要用的正極然後接一條線出來用

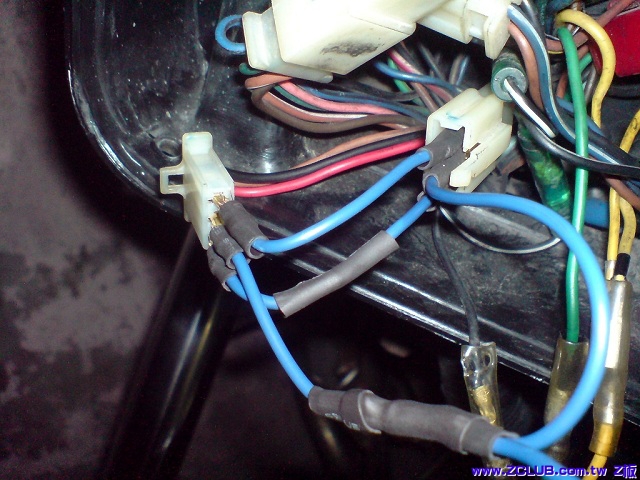

將其他兩條不用的接上(這邊千萬不要接錯,接錯電源一開就又是一顆保險絲了

)

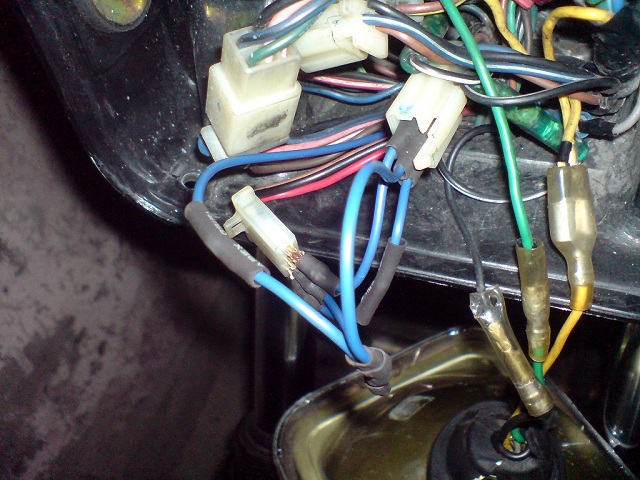

將繼電器線圈端其中一頭接到剛剛棕色線接頭的位置

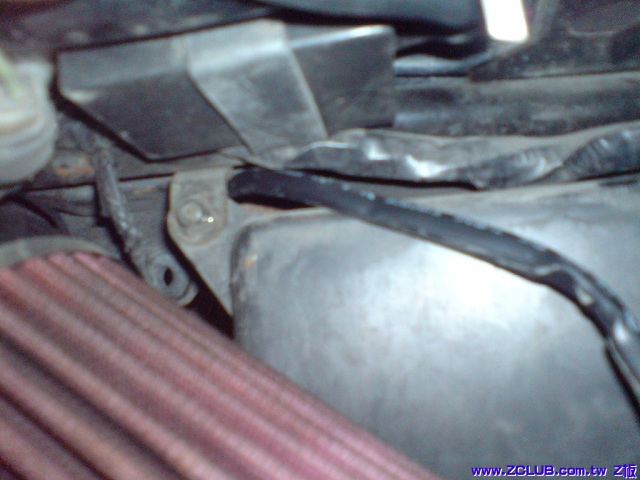

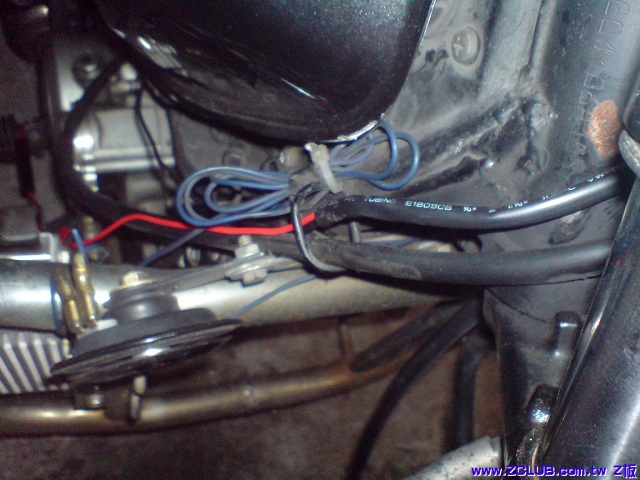

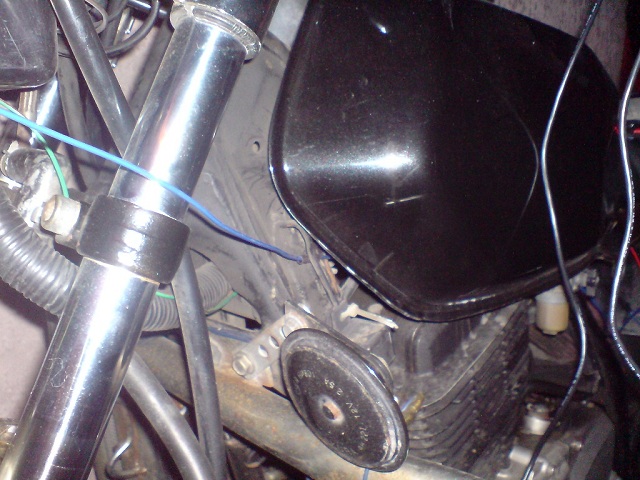

穿過油箱下方

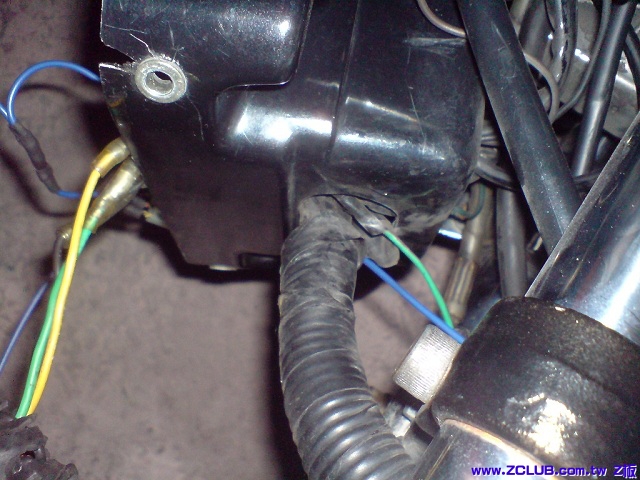

從這邊進去頭燈後方

跟剛剛棕色線接上

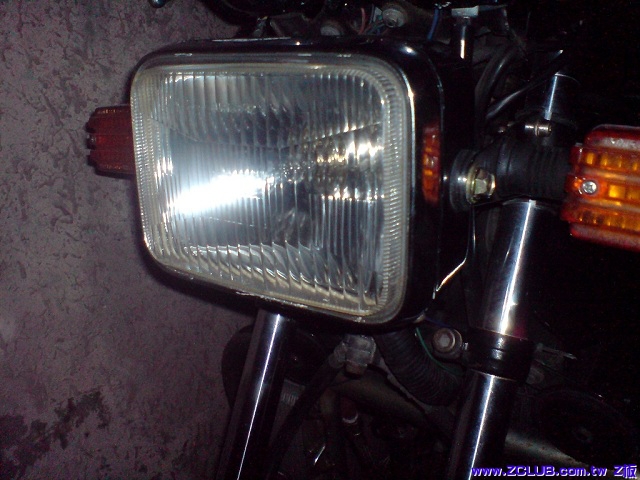

把超難塞的線路都塞回去並裝上頭燈

刺激的時候來了....."鳩竟"歷經了六個小時的安裝後

車充有沒有辦法對導航充電呢?!!

電源未開時...

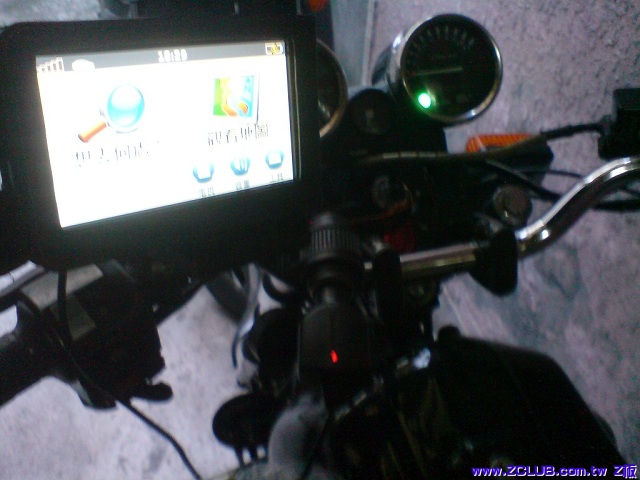

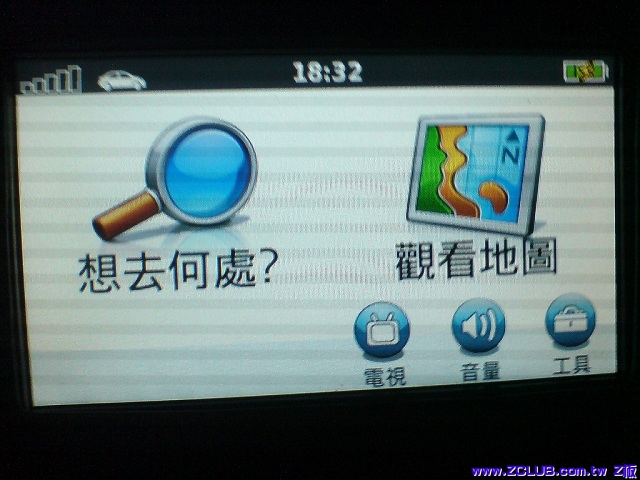

有了!看到車充上的插頭和螢幕同時亮起來的時候總算是可以輕鬆了

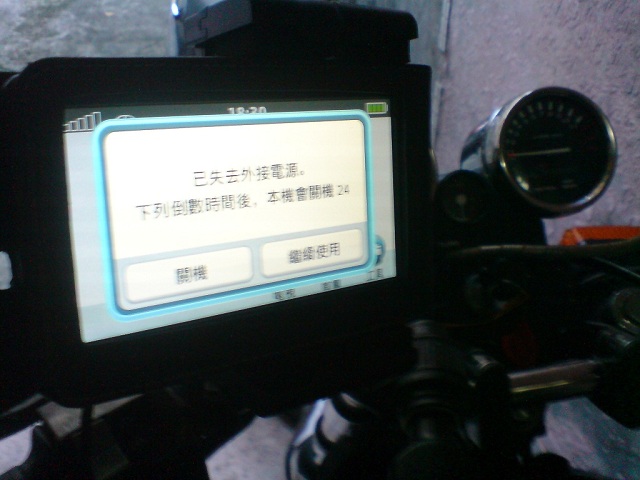

點火開關關掉後...

斷電!這樣就不怕被偷借電了

為了這小閃電我可是揮灑了半天假日的汗水阿(我家那邊很熱!)

從此以後就能享受邊騎車邊用導航或是邊充行車紀錄器的便利性了

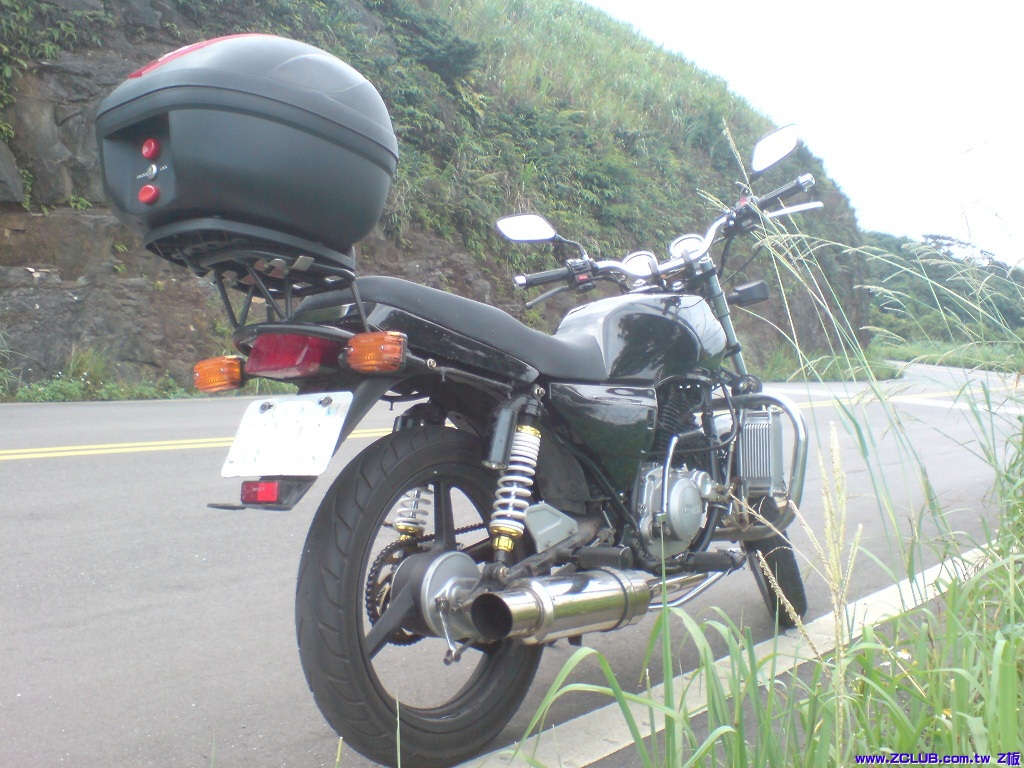

在此順便附上幾張愛車照吧(當然是還沒裝車充時的XD)

謝謝收看

eyesman · 发表于 2011-7-14 06:09:23

本帖最後由 eyesman 於 2011-7-14 06:12 編輯

一出手就是出大招
不錯唷

另外
圖修改小一點
會影響下載速度

tedseesea · 发表于 2011-7-14 09:27:34

圖改小敗偷.....每張縮到100K就好了~~
我10M的都要跑十分鐘了囧~~~

angle740311 · 发表于 2011-7-14 09:47:52

我50M都要跑3分鐘了....

ENIXKING · 发表于 2011-7-14 12:32:16

我光看他跑圖的速度我已經按回上一頁了

mu789789 · 发表于 2011-7-14 17:57:39

圖跑了差不多十幾分鐘!
不過我車充震一震就彈出來了...

flaotcloud · 发表于 2011-7-14 18:47:47

左邊的把手開關是哪台的呀? 雲豹?

xingtian0512 · 发表于 2011-7-14 18:58:39

請樓主在24HR內修改圖片......

dragon · 发表于 2011-7-14 20:04:17

好吧上一頁>"<

jis761215 · 发表于 2011-7-14 20:19:35

tedseesea 發表於 2011-7-14 09:27
圖改小敗偷.....每張縮到100K就好了~~
我10M的都要跑十分鐘了囧~~~

請問圖要如何改小阿?

要先在我電腦裡改過再上傳嗎?

jis761215 · 发表于 2011-7-14 20:20:33

xingtian0512 發表於 2011-7-14 18:58
請樓主在24HR內修改圖片......

抱歉抱歉!

昨天打到凌晨五點頭都昏了

jis761215 · 发表于 2011-7-14 20:21:51

flaotcloud 發表於 2011-7-14 18:47
左邊的把手開關是哪台的呀? 雲豹?

左右開關皆為原廠喔!

最近也有點想要弄一組雲豹的來用用!

只是不知道品質如何XD

jis761215 · 发表于 2011-7-14 20:24:52

不好意思各位

請再給我一點時間

剛剛回來車淋到雨還沒處理我已經累壞了

cony51715 · 发表于 2011-7-14 22:16:41

加分了~
等不下去~
酸~
HAHAHAHA~

jis761215 · 发表于 2011-7-14 22:40:49

不好意思我發現圖片大小調成1024X768還是太大...

正在調成640X480中

xingtian0512 · 发表于 2011-7-14 23:00:53

本帖最後由 xingtian0512 於 2011-7-15 23:01 編輯

馬力 +5 匹 engleeong 23 分鐘前快點啦~

請問你在催幾點的......

RE:威廉
噹他當然沒必要~但同理可證.他亂噹人更顯得多餘且僱人怨......

jis761215 · 发表于 2011-7-14 23:29:20

搞定了

經過昨晚整晚沒睡+今天中午沒睡我已經筋疲力盡了

帶著隱隱作痛的眼睛睡覺去

jis761215 · 发表于 2011-7-14 23:34:11

xingtian0512 發表於 2011-7-14 23:00
請問你在催幾點的......

沒想到有人這麼期待我的發言XD

tedseesea · 发表于 2011-7-15 09:45:31

真的是太棒的分享了!!!

車子很好看阿!!裝大保桿也不突兀~~~

最後我想說~~~幹!!你車一定超吵XDDDD

papa3ooe · 发表于 2011-7-15 16:54:12

回復 jis761215 的帖子

請問如果直接接電瓶會沒電嗎?
