[分享] NSR搖臂修改上愛將裁切數值以及與FZR搖臂修改比較

[复制链接]
发表于 2011-5-30 19:29:32 | 显示全部楼层 |阅读模式
本帖最後由 daween 於 2011-5-31 08:12 編輯

NSR搖臂本身就是左寬右窄,以下提供的裁切數據僅提供參考!




前軸心裁切是參考網路前輩的數據以及另外實測得到的大概結果
左邊從邊緣起保留72mm 右邊從邊緣起保留50mm 其餘的請裁掉
如果不好理解的話,有一招偷吃步僅供參考
直接拿愛將搖臂的軸心來劃線,短的放右邊長的放左邊,多的切掉,搞定
(請注意,此數據會保留原搖臂中心點但整體偏左)

軸心不用車襯套再叫愛將的軸承來裝
我的做法是找以下兩種規格軸承

外徑26內徑18厚度16 (廠商參考料號:TAF 182616)
外徑25內徑18厚度15 (廠商參考料號:TA   182515)

外徑26裝外側、外徑25裝內側
軸心直接使用愛將原廠料號,引擎軸心處修改就完成了(防塵套不安裝)

調鍊器兩種做法:用FZ車系的修改上或者直接車襯套來安裝FZ軸心,我選擇後者
襯套外徑17內徑16(這個沒有記,只是大概的數值)

避震鎖點參考愛將原廠搖臂數值:從引擎軸心處算50公分
但右側鎖點建議外移,不然請參考我們這邊的做法(下圖)



這樣處理掉,目前這樣騎乘還沒有後搖臂不穩定的狀況




↑特寫

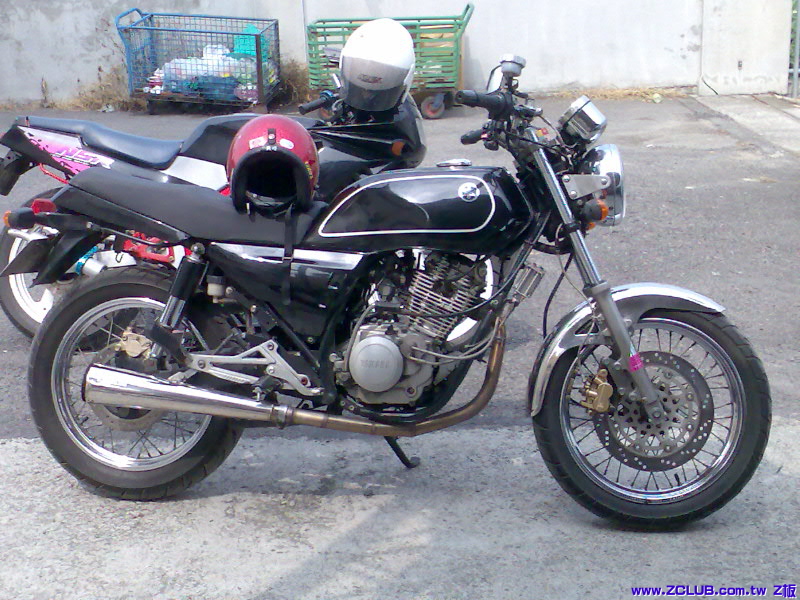

與FZ修改搖臂比較

                      FZ                                    NSR
-------------------------------------------------------------
長度              短                                       長            視覺度NSR勝
修改難度       易(引擎軸心處原料號直上)  難            方便性FZ系勝
改FZR後碟    易                                       難             有苦主光FZR卡鉗座上N搖臂就搞死他一整個月...
騎乘感           X                                         X             無從比較,因為我這兩支的避震鎖點位置不同...
修改價位       略便宜                                略貴         決勝點:軸承入手價錢
入手性           易                                       易            殺肉廠都有,有沒有心整理看個人
DIY容易度     難                                       難             除非家裡就有工具可以使用...
通用零件       有                                       有             調鏈器、導鏈橡皮N與勁通用(連料號都一樣)


這篇給想要修改搖臂的車友們參考(關鍵字應該夠多...)

评分

13

查看全部评分

回复

使用道具 举报

发表于 2011-5-30 23:35:43 | 显示全部楼层
不知道右邊的避震器會不會有問題!
回复

使用道具 举报

发表于 2011-5-31 00:08:26 | 显示全部楼层
本帖最後由 akirasendow 於 2011-5-31 12:12 編輯

如果在原來右邊裝避震的槽裡加個套筒...

會不會比較不會讓搖臂上的耳朵....

因為鎖緊的關係變形?

======================

我眼殘了...

点评

有加喔~  发表于 2011-5-31 07:12
回复

使用道具 举报

发表于 2011-5-31 08:09:01 | 显示全部楼层
此篇加入精華~~
回复

使用道具 举报

发表于 2011-5-31 19:49:13 | 显示全部楼层
我好想勸樓主回頭是岸............................
回复

使用道具 举报

发表于 2011-5-31 21:58:55 | 显示全部楼层
本帖最後由 n03 於 2011-5-31 22:14 編輯

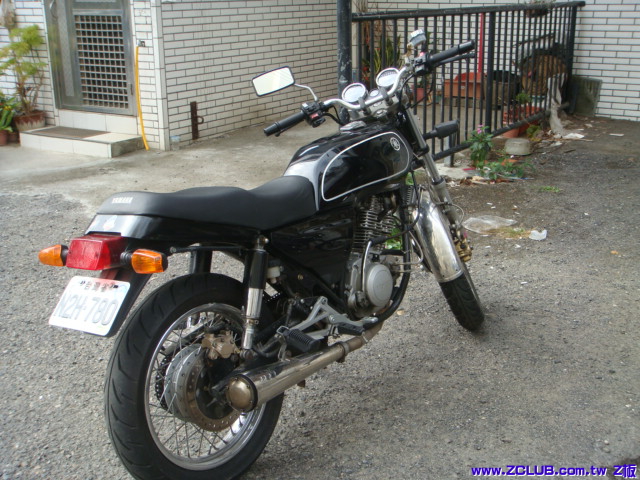

比例還不錯
配上2.5框,120胎

推一個!!
小弟也是NSR搖臂!!
好看,又不短!

点评

後碟是野狼碟盤嗎?  发表于 2011-5-31 22:38
回复

使用道具 举报

发表于 2011-5-31 23:14:50 | 显示全部楼层
回復 n03 的帖子

恩(系統說不能小於5個字)
回复

使用道具 举报
