DIY LED尾燈

mu789789 · 发表于 2011-1-16 18:24:26

本文章最後由 mu789789 於 2011-1-17 14:40 編輯

材料：紅光LED、二極體、電阻、電路板、電線、還有一些工具

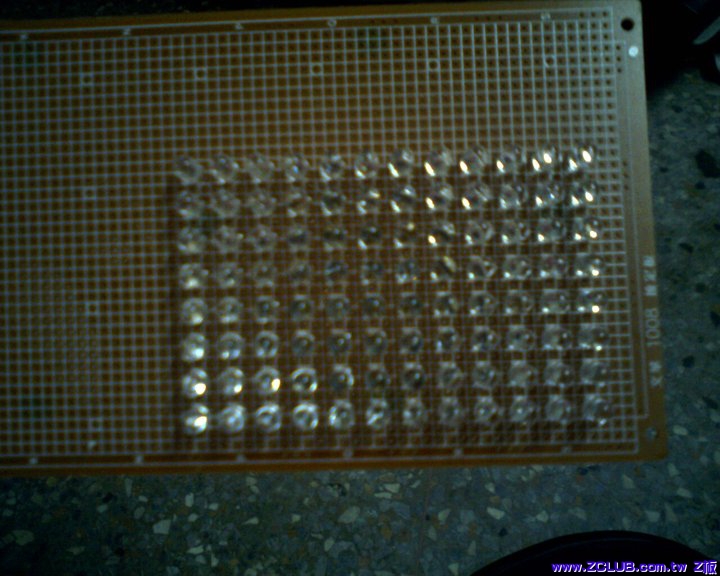

原本想做個造型

後來還是放棄了

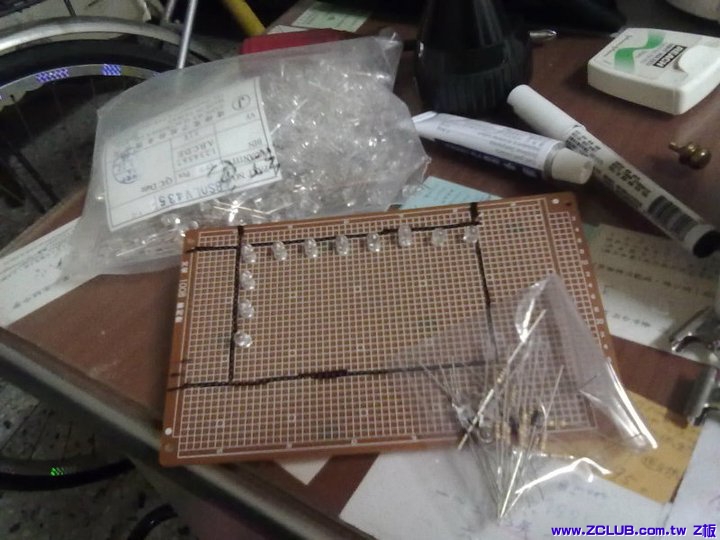

畫線準備裁切

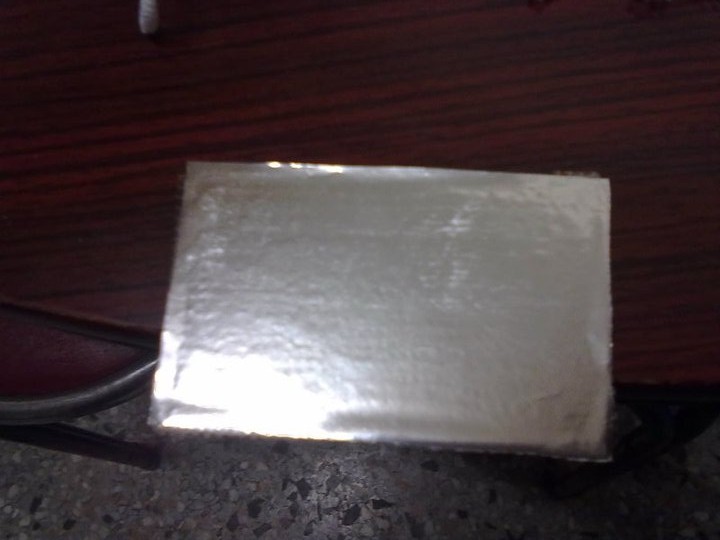

貼上亮面的紙


這紙其實是....


餅乾的垃圾!

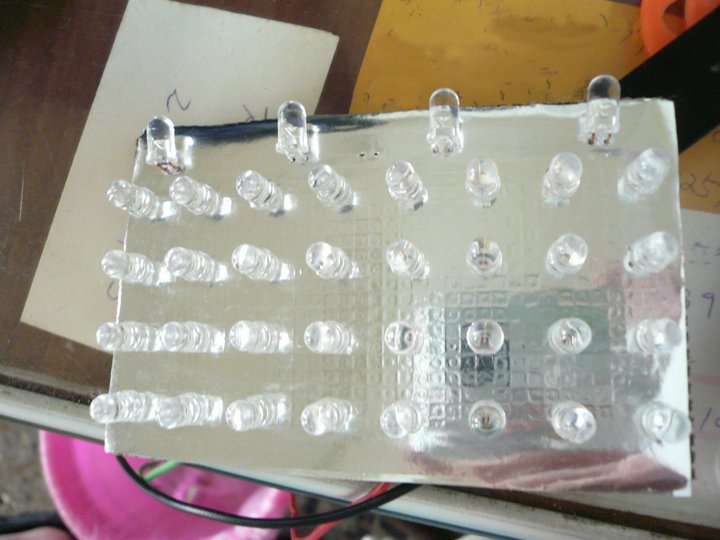

正面圖

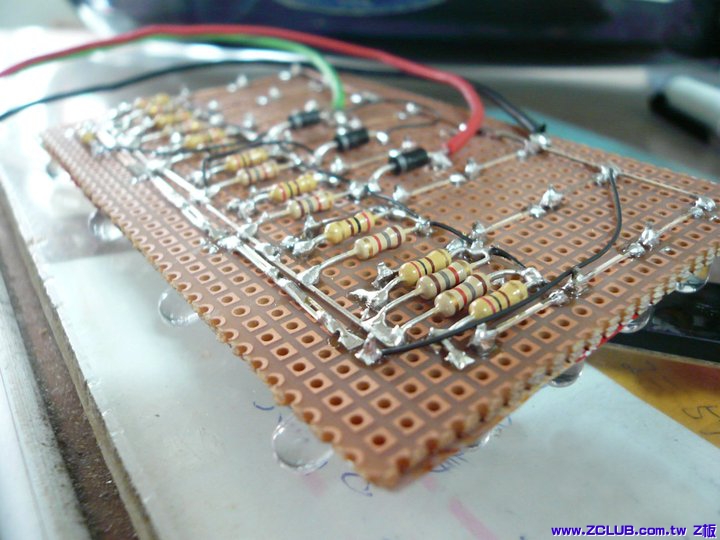

背面圖

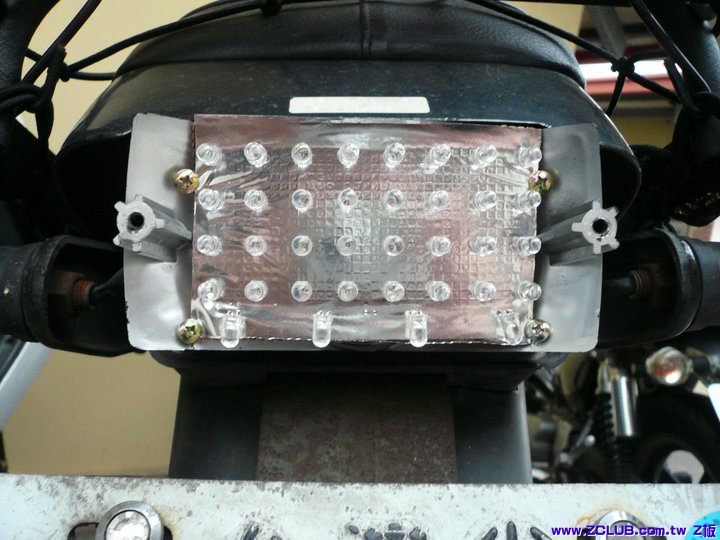

然後就裝上車~用四顆螺絲固定

今天終於拍照了

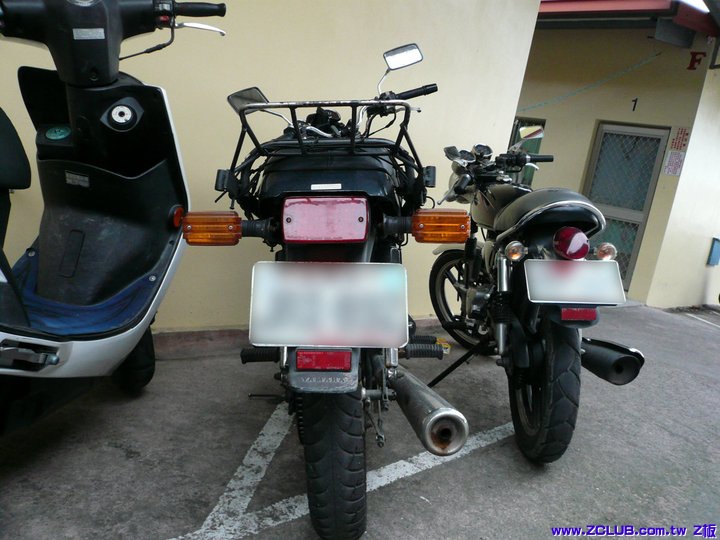

未開燈

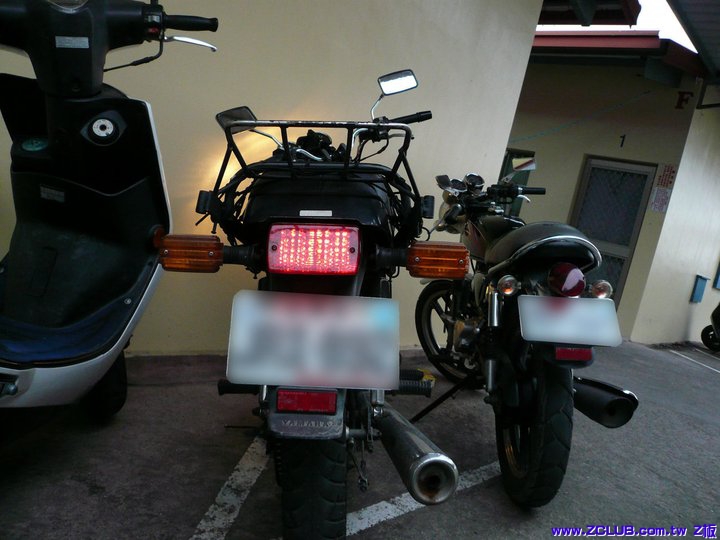

開燈

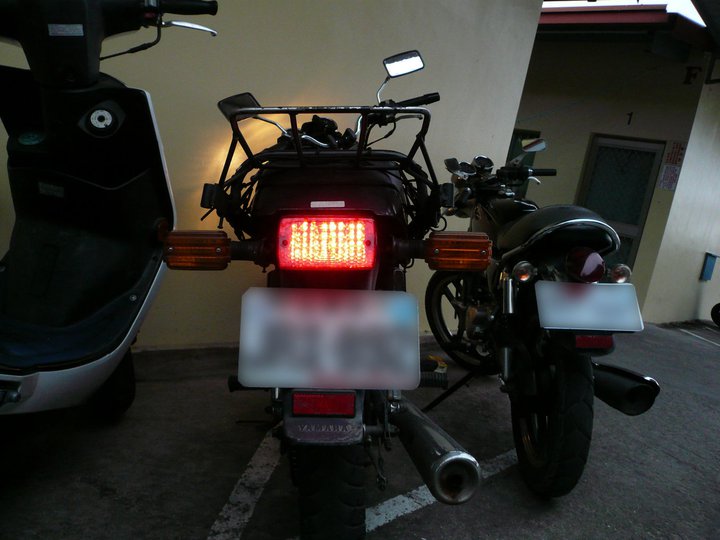

剎車燈

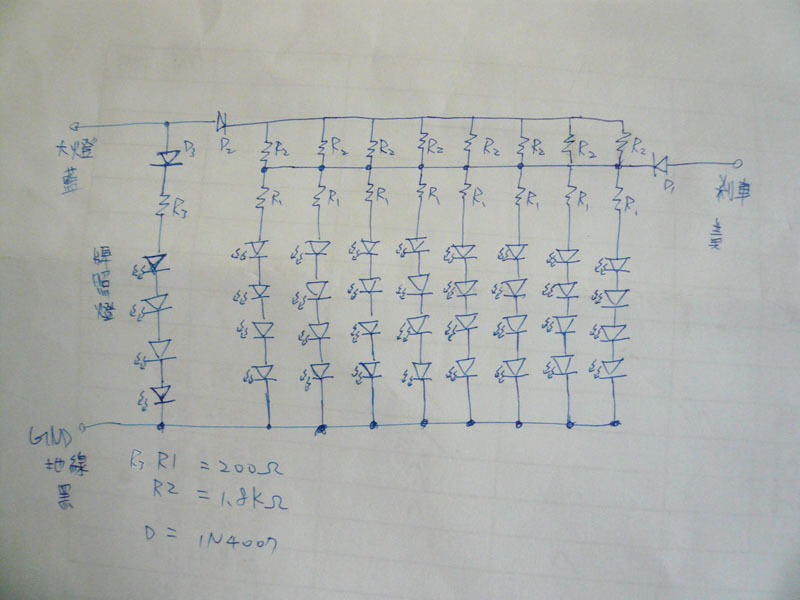

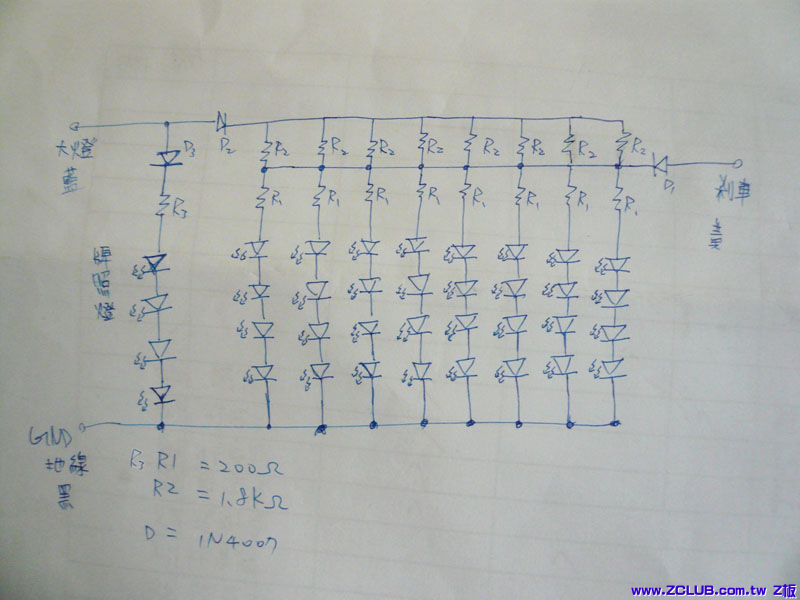

電路圖

亮度還可以
不會閃到後方駕駛視線

pl021132 · 发表于 2011-1-16 18:54:21

我也一直在想要做...我是滿想做SR這兩個字踩煞車再全亮..後來排起來發現塞不進那麼多LED..
變成要塞那種手機用.微型的..可是那種很容易就被燙壞....之前烙鐵烙壞了快十顆就不爽做了
半成品丟到現在養灰塵

mu789789 · 发表于 2011-1-16 19:12:46

回覆 pl021132 的文章

用個SR裝上用應該不會很清楚
燈殼不是平滑透明的!
SMD的我考單晶片有銲過
手一抖可能就噴了= =

xingtian0512 · 发表于 2011-1-16 22:31:57

小乖的手路還不錯阿

馬達 · 发表于 2011-1-16 22:41:07

本文章最後由馬達於 2011-1-16 22:43 編輯

請問紅線和綠線跟店電阻之間的那個黑色柱狀物是???我好久之前也有搞...但總是秀斗秀斗的@"@

mu789789 · 发表于 2011-1-16 22:48:29

那是二極體1N4007
防止逆向電流毀損 LED

馬達 · 发表于 2011-1-17 00:37:37

喔喔...多謝~我那塊LED尾燈因為沒辦法正常的亮被我丟著快半年了@"@我是2條正極的線直接就接電阻了...不知道是少了甚麼?

s0933284048 · 发表于 2011-1-17 08:48:39

手路不錯
我該檢討了

angle740311 · 发表于 2011-1-17 11:46:35

回覆 s0933284048 的文章

你現在才知道阿.....下次要捍帶回來給我幫你捍!

mu789789 · 发表于 2011-1-17 13:03:02

補一下電路圖

chizeng · 发表于 2011-1-17 13:14:58

羨慕!
我不懂電學, 只能純欣賞大作.

請問這樣省電到什麼程度?

johnny829 · 发表于 2011-1-17 15:06:55

回覆 chizeng 的文章

重點是"亮"吧..........

fox · 发表于 2011-1-17 18:49:08

本文章最後由 fox 於 2011-1-17 19:19 編輯

回覆 chizeng 的文章

180mA*12V=2160mW=2.16W

fox · 发表于 2011-1-21 17:12:38

借問大家一下~
大家喜歡的LED型式為什麼
1.5mm圓型
2.3mm圓型
3.5050
4.5mm食人魚

尾燈選那種好：
1.散光紅
2.聚光紅
3.散光白
4.聚光白

方向燈：
1.散光紅
2.聚光紅
3.散光白
4.聚光白

儀錶燈：
1.白
2.黃
3.紫
4.藍
5.綠
6.琥珀色
7.紫外線...看不太到...還有..會瞎掉
8.紅外線，有近紅外線還有遠線外線
9.白光偏黃..暖白顧眼睛用的

大家有空告知一下小弟~

el3qu484 · 发表于 2011-3-7 17:13:20

喜歡的LED型式
4.5mm食人魚

尾燈
2.聚光紅

方向燈：
2.聚光紅

儀錶燈：
6.琥珀色

lbert · 发表于 2011-3-7 18:54:20

本文章最後由 lbert 於 2011-3-7 18:56 編輯

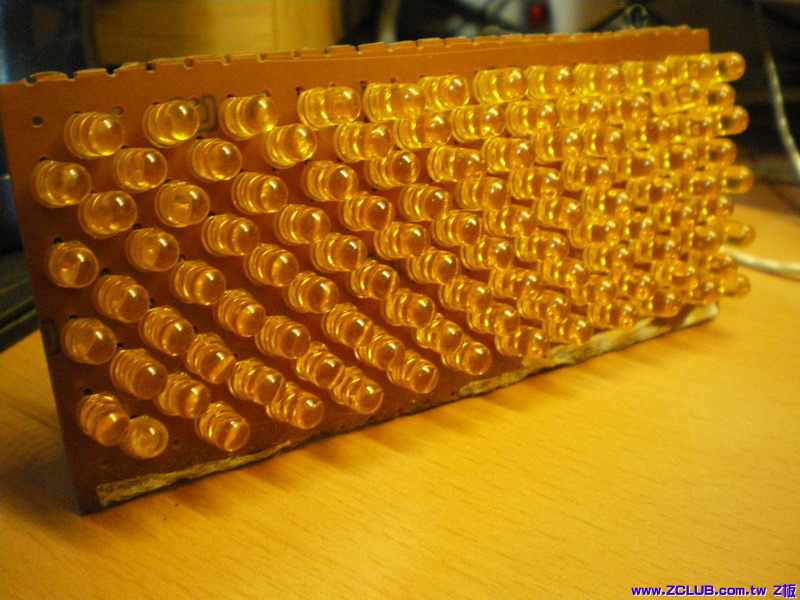

熊熊想起n年前DIY的LED群

eyesman · 发表于 2011-3-7 19:34:16

這直接對上眼會被閃瞎了吧?
